公布日：2023.03.07
申請日：2022.12.09
分類號：C02F1/00(2023.01)I;C02F7/00(2006.01)I;B01D29/03(2006.01)I;B01D29/56(2006.01)I;B01D29/64(2006.01)I
摘要
本發明公開了一種多級高效化工廢水處理設備，包括收集池、一級格柵井、二級格柵井和三級格柵井，位于所述收集池左側靠近后端處設置有傳輸箱一，位于所述收集池左側中端處設置有傳輸箱二，位于所述收集池左側靠近前端處設置有傳輸箱三，所述傳輸箱三左端設置有污水格柵機一，所述傳輸箱二左端設置有污水格柵機二，所述傳輸箱一左端設置有污水格柵機一，所述污水格柵機一左端設置有傳輸池一，所述污水格柵機二左端設置有傳輸池二，所述污水格柵機三左端設置有傳輸池三，所述傳輸池一左端頂部設置有一級格柵井，涉及化工廢水處理技術領域，通過部署多級格柵井搭配收集池，減緩了單一格柵井在定時清理雜質時的難度。
權利要求書

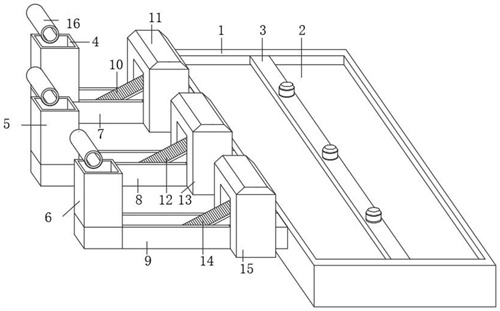

1.一種多級高效化工廢水處理設備，其特征在于：包括收集池(1)、一級格柵井(4)、二級格柵井(5)和三級格柵井(6)，位于所述收集池(1)左側靠近后端處設置有傳輸箱一(11)，位于所述收集池(1)左側中端處設置有傳輸箱二(13)，位于所述收集池(1)左側靠近前端處設置有傳輸箱三(15)，所述傳輸箱三(15)左端設置有污水格柵機一(10)，所述傳輸箱二(13)左端設置有污水格柵機二(12)，所述傳輸箱一(11)左端設置有污水格柵機一(10)，所述污水格柵機一(10)左端設置有傳輸池一(7)，所述污水格柵機二(12)左端設置有傳輸池二(8)，所述污水格柵機三(14)左端設置有傳輸池三(9)，所述傳輸池一(7)左端頂部設置有一級格柵井(4)，所述傳輸池二(8)左端頂部設置有二級格柵井(5)，所述傳輸池三(9)左端頂部設置有三級格柵井(6)。
2.根據權利要求1所述的一種多級高效化工廢水處理設備，其特征在于：所述一級格柵井(4)頂部后端、所述二級格柵井(5)頂部后端、所述三級格柵井(6)頂部后端均設置有圓形傳輸管(16)且通過澆筑相連接。
3.根據權利要求1所述的一種多級高效化工廢水處理設備，其特征在于：位于所述收集池(1)內壁設置有池內腔(2)，所述池內腔(2)中端設置有長方形的設置條(3)且通過焊接相連接。
4.根據權利要求1所述的一種多級高效化工廢水處理設備，其特征在于：所述設置條(3)靠近后端處、所述設置條(3)靠近中端處、所述設置條(3)靠近前端處均設置有預曝氣攪拌裝置(17)，所述預曝氣攪拌裝置(17)底部均設置有攪拌軸(18)。
5.根據權利要求1所述的一種多級高效化工廢水處理設備，其特征在于：位于所述一級格柵井(4)內壁靠近頂端處、位于所述二級格柵井(5)內壁靠近頂端處、位于所述三級格柵井(6)內壁靠近頂端處均設置有格柵層一(19)。
6.根據權利要求1所述的一種多級高效化工廢水處理設備，其特征在于：位于所述一級格柵井(4)內壁中端、位于所述二級格柵井(5)內壁中端、位于所述三級格柵井(6)內壁中端均設置有格柵層二(20)，所述格柵層二(20)中端設置有驅動機(22)，所述驅動機(22)頂端設置有刮條(23)且通過聯軸器相連接。
7.根據權利要求1所述的一種多級高效化工廢水處理設備，其特征在于：位于所述一級格柵井(4)內壁靠近底端處、位于所述二級格柵井(5)內壁靠近底端處、位于所述三級格柵井(6)內壁靠近底端處設置有格柵層三(21)。
發明內容
(一)解決的技術問題
針對現有技術的不足，本發明提供了一種多級高效化工廢水處理設備，通過部署多級格柵井搭配收集池，減緩了單一格柵井在定時清理雜質時的難度。
(二)技術方案
為實現以上目的，本發明通過以下技術方案予以實現：一種多級高效化工廢水處理設備，包括收集池、一級格柵井、二級格柵井和三級格柵井，位于收集池左側靠近后端處設置有傳輸箱一，位于收集池左側中端處設置有傳輸箱二，位于收集池左側靠近前端處設置有傳輸箱三，傳輸箱三左端設置有污水格柵機一，傳輸箱二左端設置有污水格柵機二，傳輸箱一左端設置有污水格柵機一，污水格柵機一左端設置有傳輸池一，污水格柵機二左端設置有傳輸池二，污水格柵機三左端設置有傳輸池三，傳輸池一左端頂部設置有一級格柵井，傳輸池二左端頂部設置有二級格柵井，傳輸池三左端頂部設置有三級格柵井。
優選的，一級格柵井頂部后端、二級格柵井頂部后端、三級格柵井頂部后端均設置有圓形傳輸管且通過澆筑相連接。
優選的，位于收集池內壁設置有池內腔，池內腔中端設置有長方形的設置條且通過焊接相連接。
優選的，設置條靠近后端處、設置條靠近中端處、設置條靠近前端處均設置有預曝氣攪拌裝置，預曝氣攪拌裝置底部均設置有攪拌軸。
優選的，位于一級格柵井內壁靠近頂端處、位于二級格柵井內壁靠近頂端處、位于三級格柵井內壁靠近頂端處均設置有格柵層一。
優選的，位于一級格柵井內壁中端、位于二級格柵井內壁中端、位于三級格柵井內壁中端均設置有格柵層二，格柵層二中端設置有驅動機，驅動機頂端設置有刮條且通過聯軸器相連接。
優選的，位于一級格柵井內壁靠近底端處、位于二級格柵井內壁靠近底端處、位于三級格柵井內壁靠近底端處設置有格柵層三。
(三)有益效果
本發明提供了一種多級高效化工廢水處理設備。具備以下有益效果：
(1)、該種多級高效化工廢水處理設備，通過設有收集池、一級格柵井、二級格柵井和三級格柵井，相對于傳統設備大多單一格柵井對應收集池，該多級高效化工廢水處理設備采取多級格柵井設計，可以分散單級格柵井的處理壓力，在運行時多級格柵井均部署有傳輸管，傳輸管污漬傳輸流淌，多級格柵井負責接收，因?yàn)槎嗉?jí)格柵井內部均各自部署有格柵層一、格柵層二和格柵層，多層格柵層之間各自擁有一定多余空間，可以減少雜質堵塞便于清理，同時格柵層二中端的驅動機啟動可以驅使刮條電驅旋轉，刮條持續電驅旋轉可以將雜質集中帶動，可以配合清理，降低清理難度，一級格柵井區域的水分處理后會流淌至傳輸池一區域，二級格柵井區域的水分處理后會流淌至傳輸池二區域，三級格柵井區域的水分處理后會流淌至傳輸池三區域，傳輸池一區域水分會經過污水格柵機一進一步處理后傳輸進入收集池，傳輸池二區域水分會經過污水格柵機二進一步處理后傳輸進入收集池，傳輸池三區域水分會經過污水格柵機三進一步處理后傳輸進入收集池，所以通過部署污水格柵機可以進一步緩解格柵井區域的壓力，減少需要阻隔的雜質量，減緩格柵井清理時的難度；通過部署多級格柵井搭配收集池，減緩了單一格柵井在定時清理雜質時的難度。
（發明人：郭凱斌;王文杰）
