公布日：2023.06.23
申請日：2023.02.08
分類號：C02F1/24(2023.01)I;C02F1/40(2023.01)I
摘要
本發明公開了一種氣體循環式污水處理設備，具備溶氣裝置、排油裝置、氣循環驅動結構和氣驅助排結構，氣循環驅動結構內部形成有氣循環通道，氣循環通道內活動設置有控制閥部件，控制閥部件自身的連通狀態能夠調節，以使調整氣循環通道與溶氣裝置內部的連通狀態；氣驅助排結構用于調整控制閥部件的連通狀態以及連通程度，以調節單位時間內氣體進入氣循環通道內的量，以及基于控制閥部件處于關閉狀態下帶動控制閥部件前移推動溶氣裝置內氣體壓縮，以使溶氣裝置內溶液受氣壓作用排出溶氣裝置內。本發明實現氣體循環利用，在控制閥部件處于關閉狀態時，帶動控制閥部件前移使溶氣裝置內污水受氣壓作用排出溶氣裝置外，減少了能源損耗。
權利要求書
1.一種氣體循環式污水處理設備，其特征在于，具備：溶氣裝置(1)，其輸入端連通有污水泵(5)，所述污水泵(5)將污水輸入所述溶氣裝置(1)內，所述溶氣裝置(1)向污水內部導入氣體并形成細微氣泡，以使所述細微氣泡與污水內油結合并上浮；排油裝置(2)，設置在所述溶氣裝置(1)上，所述排油裝置(2)的輸入端延伸至所述溶氣裝置(1)內，所述排油裝置(2)用于根據所述溶氣裝置(1)內的浮油深度調節自身長度，以將所述溶氣裝置(1)內產生的浮油完全排出；氣循環驅動結構(3)，連接在所述溶氣裝置(1)上，所述氣循環驅動結構(3)的輸入端與所述溶氣裝置(1)內頂部連通，且其輸出端與所述溶氣裝置(1)內底部連通，所述氣循環驅動結構(3)內部形成有供氣體通過的氣循環通道(6)，所述溶氣裝置(1)內排出的氣體經過所述氣循環通道(6)重復進入所述溶氣裝置(1)內，所述氣循環通道(6)內活動設置有控制閥部件(7)，所述控制閥部件(7)自身的連通狀態能夠調節，以使調整所述氣循環通道(3)與所述溶氣裝置(1)內部的連通狀態；氣驅助排結構(4)，連接在所述控制閥部件(7)上，所述氣驅助排結構(4)用于調整所述控制閥部件(7)的連通狀態以及連通程度，以調節單位時間內氣體進入所述氣循環通道(6)內的量，以及基于所述控制閥部件(7)處于關閉狀態下帶動所述控制閥部件(7)前移推動所述溶氣裝置(1)內氣體壓縮，以使所述溶氣裝置(1)內溶液受氣壓作用排出所述溶氣裝置(1)內。

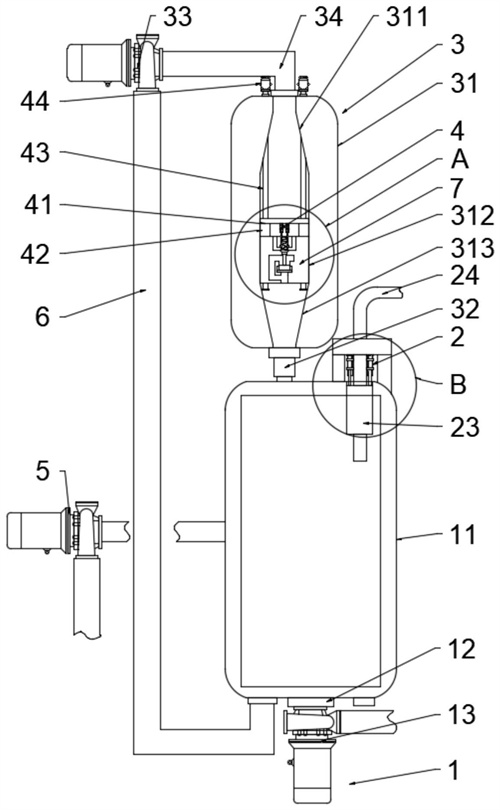

2.根據權利要求1所述的一種氣體循環式污水處理設備，其特征在于，所述溶氣裝置(1)包括氣浮罐(11)、設置在所述氣浮罐(11)上的充氣管(12)以及設置在所述充氣管(12)上的抽氣泵(13)；所述充氣管(12)與所述氣浮罐(11)內部連通，所述氣浮罐(11)通過管道與所述污水泵(5)導通連接。
3.根據權利要求2所述的一種氣體循環式污水處理設備，其特征在于，所述氣循環驅動結構(3)包括設置在所述氣浮罐(11)頂部的循環艙(31)、設置在所述循環艙(31)輸入端的第一循環管(32)、設置在所述循環艙(31)輸出端的第二循環管(34)以及設置在所述第二循環管(34)上的循環氣泵(33)；所述第一循環管(32)端部連接在所述氣浮罐(11)頂部，所述第一循環管(32)與所述氣浮罐(11)連通，所述第二循環管(34)的輸出端連接在所述氣浮罐(11)的底部，所述第二循環管(34)與所述氣浮罐(11)內部連通。
4.根據權利要求3所述的一種氣體循環式污水處理設備，其特征在于，所述循環艙(31)內包含有上錐形部(311)、直形部(312)和下錐形部(313)；所述直形部(312)的寬度大于所述上錐形部(311)頂部、所述下錐形部(313)底部的寬度，所述上錐形部(311)頂部的寬度與所述第二循環管(34)的內部寬度一致，所述下錐形部(313)底部的寬度與所述第一循環管(32)的內部寬度一致。
5.根據權利要求4所述的一種氣體循環式污水處理設備，其特征在于，所述控制閥部件(7)包括活動設置在所述直形部(312)內的活動閥艙(71)、設置在所述活動閥艙(71)內的第一氣流通道(72)和第二氣流通道(73)、設置在所述第一氣流通道(72)內的調節阻塞板(74)以及設置在所述第二氣流通道(73)內的滑動推件(75)；所述第一氣流通道(72)和和所述第二氣流通道(73)連通，所述滑動推件(75)滑動設置在所述第二氣流通道(73)內，所述滑動推件(75)的端部與所述調節阻塞板(74)抵接。
6.根據權利要求5所述的一種氣體循環式污水處理設備，其特征在于，所述活動閥艙(71)內設置有輸入通道(76)和輸出通道(77)，所述輸入通道(76)與所述循環艙(31)內底部連通，所述輸出通道(77)與所述循環艙(31)內頂部連通；所述第一氣流通道(72)和所述第二氣流通道(73)的輸入端連通，且所述第一氣流通道(72)和所述第二氣流通道(73)的輸入端與所述輸入通道(76)導通連接，所述第一氣流通道(72)的輸出端連通在所述第二氣流通道(73)上，所述第二氣流通道(73)的輸出端與所述輸出通道(77)導通連接。
7.根據權利要求6所述的一種氣體循環式污水處理設備，其特征在于，所述滑動推件(75)包括氣驅動推板(751)、連接設置在所述氣驅動推板(751)上的連接柱(752)以及連接在所述連接柱(752)上的推桿(753)；所述推桿(753)的寬度小于所述連接柱(752)的寬度，所述連接柱(752)的寬度小于所述氣驅動推板(751)的寬度，所述連接柱(752)與所述第二氣流通道(73)內壁契合；所述第二氣流通道(73)內壁設置有供所述氣驅動推板(751)滑動的滑槽(754)。
8.根據權利要求7所述的一種氣體循環式污水處理設備，其特征在于，所述調節阻塞板(74)外壁與所述第二氣流通道(73)內壁契合，所述調節阻塞板(74)端部設置有滑動外筒(755)，所述活動閥艙(71)內設置有供所述滑動外筒(755)滑動的滑動腔(756)，所述調節阻塞板(74)內部通過復位彈簧(757)與所述滑動腔(756)內壁連接。
9.根據權利要求8所述的一種氣體循環式污水處理設備，其特征在于，所述氣驅助排結構(4)包括設置在所述活動閥艙(71)上的活動推板(41)、設置在所述活動推板(41)和所述活動閥艙(71)之間的連接架(42)、設置在所述活動推板(41)和所述連接架(42)上的驅動螺紋桿(43)；所述活動推板(41)活動設置在所述直形部(312)，所述驅動螺紋桿(43)螺紋連接在所述活動推板(41)、所述連接架(42)和所述活動閥艙(71)上，所述循環艙(31)外設置有驅動電機(44)，所述驅動螺紋桿(43)連接在所述驅動電機(44)的輸出端，所述活動推板(41)上設置有調節氣缸(45)，所述調節氣缸(45)的輸出端連接有調節栓(46)，所述調節栓(46)貫穿設置在所述活動閥艙(71)上，所述調節栓(46)端部延伸至所述滑動腔(756)內，且所述調節栓(46)端部與所述滑動外筒(755)抵接。
10.根據權利要求9所述的一種氣體循環式污水處理設備，其特征在于，所述排油裝置(2)包括設置在所述氣浮罐(11)外的安裝座(21)、設置在所述安裝座(21)上的升降氣缸(22)、連接在所述升降氣缸(22)輸出端的套接圓筒(23)以及設置在所述套接圓筒(23)內的升降管(24)；所述套接圓筒(23)套接在所述升降管(24)外，所述安裝座(21)通過連接桿(25)安裝在所述氣浮罐(11)外，所述氣浮罐(11)內壁設置有連接槽(26)，所述套接圓筒(23)滑動設置在所述連接槽(26)內。
發明內容
為此，本發明提供一種氣體循環式污水處理設備，有效的解決了現有技術中的部分氣體在經過污水后排出、氣體利用率低、能源耗費大的問題。
為解決上述技術問題，本發明具體提供下述技術方案：一種氣體循環式污水處理設備，具備：
溶氣裝置，其輸入端連通有污水泵，所述污水泵將污水輸入所述溶氣裝置內，所述溶氣裝置向污水內部導入氣體并形成細微氣泡，以使所述細微氣泡與污水內油結合并上��；
排油裝置，設置在所述溶氣裝置上，所述排油裝置的輸入端延伸至所述溶氣裝置內，所述排油裝置用于根據所述溶氣裝置內的浮油深度調節自身長度，以將所述溶氣裝置內產生的浮油完全排出；
氣循環驅動結構，連接在所述溶氣裝置上，所述氣循環驅動結構的輸入端與所述溶氣裝置內頂部連通，且其輸出端與所述溶氣裝置內底部連通，所述氣循環驅動結構內部形成有供氣體通過的氣循環通道，所述溶氣裝置內排出的氣體經過所述氣循環通道重復進入所述溶氣裝置內，所述氣循環通道內活動設置有控制閥部件，所述控制閥部件自身的連通狀態能夠調節，以使調整所述氣循環通道與所述溶氣裝置內部的連通狀態；
氣驅助排結構，連接在所述控制閥部件上，所述氣驅助排結構用于調整所述控制閥部件的連通狀態以及連通程度，以調節單位時間內氣體進入所述氣循環通道內的量，以及基于所述控制閥部件處于關閉狀態下帶動所述控制閥部件前移推動所述溶氣裝置內氣體壓縮，以使所述溶氣裝置內溶液受氣壓作用排出所述溶氣裝置內。
進一步地，所述溶氣裝置包括氣浮罐、設置在所述氣浮罐上的充氣管以及設置在所述充氣管上的抽氣泵；
所述充氣管與所述氣浮罐內部連通，所述氣浮罐通過管道與所述污水泵導通連接。
進一步地，所述氣循環驅動結構包括設置在所述氣浮罐頂部的循環艙、設置在所述循環艙輸入端的第一循環管、設置在所述循環艙輸出端的第二循環管以及設置在所述第二循環管上的循環氣泵；
所述第一循環管端部連接在所述氣浮罐頂部，所述第一循環管與所述氣浮罐連通，所述第二循環管的輸出端連接在所述氣浮罐的底部，所述第二循環管與所述氣浮罐內部連通。
進一步地，所述循環艙內包含有上錐形部、直形部和下錐形部；
所述直形部的寬度大于所述上錐形部頂部、所述下錐形部底部的寬度，所述上錐形部頂部的寬度與所述第二循環管的內部寬度一致，所述下錐形部底部的寬度與所述第一循環管的內部寬度一致。
進一步地，所述控制閥部件包括活動設置在所述直形部內的活動閥艙、設置在所述活動閥艙內的第一氣流通道和第二氣流通道、設置在所述第一氣流通道內的調節阻塞板以及設置在所述第二氣流通道內的滑動推件；
所述第一氣流通道和和所述第二氣流通道連通，所述滑動推件滑動設置在所述第二氣流通道內，所述滑動推件的端部與所述調節阻塞板抵接。
進一步地，所述活動閥艙內設置有輸入通道和輸出通道，所述輸入通道與所述循環艙內底部連通，所述輸出通道與所述循環艙內頂部連通；
所述第一氣流通道和所述第二氣流通道的輸入端連通，且所述第一氣流通道和所述第二氣流通道的輸入端與所述輸入通道導通連接，所述第一氣流通道的輸出端連通在所述第二氣流通道上，所述第二氣流通道的輸出端與所述輸出通道導通連接。
進一步地，所述滑動推件包括氣驅動推板、連接設置在所述氣驅動推板上的連接柱以及連接在所述連接柱上的推桿；
所述推桿的寬度小于所述連接柱的寬度，所述連接柱的寬度小于所述氣驅動推板的寬度，所述連接柱與所述第二氣流通道內壁契合；
所述第二氣流通道內壁設置有供所述氣驅動推板滑動的滑槽。
進一步地，所述調節阻塞板外壁與所述第二氣流通道內壁契合，所述調節阻塞板端部設置有滑動外筒，所述活動閥艙內設置有供所述滑動外筒滑動的滑動腔，所述調節阻塞板內部通過復位彈簧與所述滑動腔內壁連接。
進一步地，所述氣驅助排結構包括設置在所述活動閥艙上的活動推板、設置在所述活動推板和所述活動閥艙之間的連接架、設置在所述活動推板和所述連接架上的驅動螺紋桿；
所述活動推板活動設置在所述直形部，所述驅動螺紋桿螺紋連接在所述活動推板、所述連接架和所述活動閥艙上，所述循環艙外設置有驅動電機，所述驅動螺紋桿連接在所述驅動電機的輸出端，所述活動推板上設置有調節氣缸，所述調節氣缸的輸出端連接有調節栓，所述調節栓貫穿設置在所述活動閥艙上，所述調節栓端部延伸至所述滑動腔內，且所述調節栓端部與所述滑動外筒抵接。
進一步地，所述排油裝置包括設置在所述氣浮罐外的安裝座、設置在所述安裝座上的升降氣缸、連接在所述升降氣缸輸出端的套接圓筒以及設置在所述套接圓筒內的升降管；
所述套接圓筒套接在所述升降管外，所述安裝座通過連接桿安裝在所述氣浮罐外，所述氣浮罐內壁設置有連接槽，所述套接圓筒滑動設置在所述連接槽內。
本發明與現有技術相比較具有如下有益效果：
(1)本發明通過氣循環驅動結構形成一氣循環通道，將未與油結合的氣體循環至溶氣裝置內，實現氣體的重復利用，減少能源損耗，并通過氣驅助排結構調整控制閥部件的連通狀態，在控制閥部件處于連通狀態時進行氣體循環利用，在控制閥部件處于關閉狀態時，帶動控制閥部件前移推動溶氣裝置內氣體壓縮，以使溶氣裝置內污水受氣壓作用排出溶氣裝置外，進一步地減少了能源損耗；
(2)本發明通過氣驅助排結構調整控制閥部件的連通程度，以調節單位時間內氣體進入氣循環通道內的量，增加氣體進入氣循環通道的難度，以此使得氣體更容易與油體結合，有利于油相的分離。
（發明人：吳應湘;陳保;何育強;李東暉;張勇）
