公布日：2023.02.03
申請日：2022.10.25
分類號：C02F1/461(2006.01)I;C02F1/52(2006.01)I;C01B25/45(2006.01)I;C05B7/00(2006.01)I;C02F101/16(2006.01)N;C02F101/10(2006.01)N
摘要
本發明屬于水處理領域，提供一種可同時回收污水中氮磷的電化學反應裝置和方法。本發明提出了將電化學和天然鎂質礦物材料及活性炭耦合，建立了電化學‑鎂質礦物‑活性炭一體化電化學反應裝置，通過電化學原位產生酸堿，實現了無酸堿藥劑添加，實現了高效回收污水中氮磷。本發明采用天然鎂質礦物作為鎂源，采用活性炭作為輔助填料�；钚蕴靠刹捎谜�(fù)極切換的方式得到凈化，可重復利用。氮磷回收的效率和速率可通過調控電流大小和進水流速的快慢實現靈活調控。本發明工藝設備結構簡單，操作性強，適用于遠郊鄉村，高速公路服務區及風景旅游區等市政官網有限地區的廢水處理，可實現自動化水處理和規模化的應用。
權利要求書
1.一種同時回收污水中氮磷的電化學反應裝置和方法，其特征在于：陽極電解水產生的氫離子腐蝕鎂質礦物，釋放出鎂離子，陰極產生的氫氧根來給體系增加堿度，一方面廢水中的磷酸根，銨根與鎂離子在堿性環境下形成鳥糞石沉淀，另一方面銨根在堿性條件下轉化為氨分子后被酸溶液吸收，從而實現廢水中氮和磷的去除和回收。
2.按照權利要求1所述的電化學反應器，包括污水池(1)，電解池(2)、直流電源(3)和沉淀池(9)；其特征在于：所述電解池(2)中陽極室和陰極室分別填充鎂質礦物(4)和活性炭(5)，將兩個電極(6)分別插入鎂質礦物(4)和活性炭(5)中；所述直流電源(3)為電化學系統供電，直流電源(3)通過導線(8)與電解槽(2)中的電極(6)相連接；所述污水池(1)中的污水，通過污水泵(7)，以設定的速率從電解池底部進水口(11)進入電解池(2)，之后從電解池(2)上方排水口(12)流出，進入沉淀池(9)；所述沉淀池(9)上方裝有機械攪拌器(10)。
3.根據權利要求2所述的電化學反應裝置，其特征在于：菱鎂礦顆粒和活性炭填料粒徑約為20-40目，填充體積比為1：1。
4.根據權利要求2所述的電化學反應裝置和填料，其特征在于：陰極和陽極區分區填充，鎂質礦物和活性炭界面相互接壤，無任何擋板和膜阻隔。
5.根據權利要求2所述的電化學反應裝置的電極，其特征在于：陰極和陽極均采用相同的電極，包括但不限于鈦釕銥電極，電極浸沒于填料中。
6.根據權利要求2所述的電化學反應裝置的電源，其特征在于：直流電源的正極和負極與電極相連接，并且可以隨時切換正負極。
7.根據權利要求2所述的電化學反應裝置的污水泵，其特征在于：污水泵的一端連接污水池，一端連接電化學反應的底部，可以隨時調整進水流速。
8.根據權利要求2所述的電化學反應裝置的沉淀池，其特征在于：污水泵配有機器攪拌器，且攪拌器沒入水體的深度及轉速可調節。
發明內容
發明所解決的技術問題是針對廢水中氮磷回收的技術需求，克服現有脫氮除磷技術在氮磷回收中存在鎂源成本昂貴，藥劑儲存運輸，設備操作復雜等的不足，提出一種無需酸堿藥劑、操作簡單、靈活便捷的電化學方法用于氮磷的回收。
本發明的技術方案如下：
為了實現以上目的，本發明采用如下技術方案：

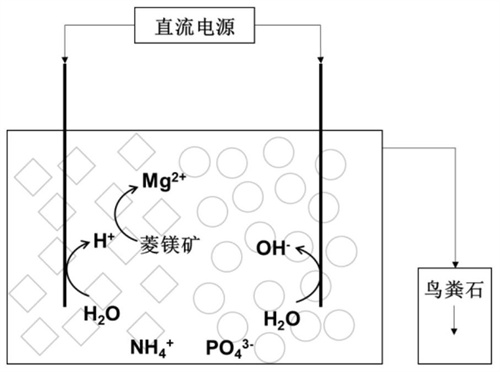

一種同時回收污水中氮磷的電化學反應裝置和方法，技術原理如圖1所示，將電化學陰陽極功能,填料性質,氨揮發和磷沉淀機制巧妙結合。通電后，陽極電解水產生的氫離子腐蝕鎂質礦物，釋放出鎂離子，陰極產生的氫氧根來給體系增加堿度，一方面廢水中的磷酸根，銨根與鎂離子在堿性環境下形成鳥糞石沉淀，另一方面銨根在堿性條件下轉化為氨分子被后續酸溶液吸收，從而實現廢水中氮和磷的去除和回收。
所述裝置如圖2所示，包括污水池1，電解池2、直流電源3和沉淀池9；
所述電解池2中陽極室和陰極室分別填充鎂質礦物4和活性炭5，鎂質礦物和活性炭界面相互接壤，無任何擋板和膜阻隔，將兩個電極6分別插入鎂質礦物4和活性炭5中；
所述直流電源3為電化學系統供電，直流電源3通過導線8與電解槽2中的電極6相連接；
所述污水池1中的污水，通過污水泵7，以設定的速率從電解池底部進水口11進入電解池2，之后從電解池2上方排水口12流出，進入沉淀池9；
所述沉淀池9上方裝有機械攪拌器10；
所述的電化學反應裝置，優選的：菱鎂礦顆粒和活性炭填料粒徑約為20-40目，填充體積比為1：1。
所述的電化學反應裝置和填料，優選的：陰極和陽極區分區填充，鎂質礦物和活性炭界面相互接壤，無任何擋板和膜阻隔。
述的電化學反應裝置的電極，優選的：陰極和陽極均采用鈦釕銥電極，電極浸沒于填料中。
所述的電化學反應裝置的電源，優選的：直流電源的正極和負極與電極相連接，并且可以隨時切換正負極。
所述的電化學反應裝置的污水泵，優選的：污水泵的一端連接污水池，一端連接電化學反應的底部，可以隨時調整進水流速。
所述的電化學反應裝置的沉淀池，優選的：污水泵配有機器攪拌器，且攪拌器沒入水體的深度及轉速可調節。
上述過程的關鍵在于鎂質礦物、活性炭、電化學、填充柱的工藝結構組合。鎂質礦物包括但不限于菱鎂礦、氧化鎂、氫氧化鎂、蛇紋石和白云石，也可以是它們?nèi)我獗壤膹?fù)配。碳材料包括但不限于活性炭、生物炭、碳?xì)饽z顆粒等，也可以是其他摻雜改性碳材料。電極材料包括但不限于鈦釕網，鈦錫銻電極，二氧化鉛電極等。電極材料的形貌包括但不限于網狀，片狀，柱狀等。立式柱體包括但不限于圓柱體、方柱體，三角柱體等。其它關鍵工藝參數包括電流密度(電壓大小)、反應時間(水力停留時間)、填充率、填充粒徑，攪拌速率等。
利用上述裝置從污水中回收氮磷，包括如下步驟：
1)將待處理含氮磷污水泵入電解池；
所述污水泵入速度為1-3mL/min；
所述污水pH值為3-9；
所述污水中氨氮濃度≤300mg/L；
所述污水中磷濃度≤62mg/L；
2)開啟直流電源，調節電流密度為0.21-1.6mA/cm2，
3)電解池出水進入沉淀池，緩慢攪拌生成鳥糞石沉淀，收集固體，自然風干可用作肥料；
經上述方法處理，污水中氨氮、總磷的去除率分別可達到80％以上。
本發明的技術特點如下：
1.本發明方法可以通過電化學原位產生酸堿，實現無酸堿藥劑添加，高效去除并回收廢水中的氮和磷；
2.本發明方法采用天然鎂質礦物作為鎂源，儲量豐富，低廉易得；
3.本發明通過控制直流電源和蠕動泵的參數來控制氮磷的回收效率和速率；
4.本發明可采用倒極的方式再生活性炭，再生后的活性炭可重復利用；
5.本發明方法形成的鳥糞石易于回收并可以用作農作物的化肥，具有一定的經濟價值。
（發明人：趙旭;郝經緯;曾華斌）
