公布日：2023.03.07
申請日：2022.11.25
分類號：C02F9/00(2023.01)I;C02F3/28(2023.01)I;C02F3/02(2023.01)I;C02F3/30(2023.01)I
摘要
本發明提供了一種污水自養脫氮裝置及方法，其中裝置包括：在進水的流向上依次連接的進水箱、反硝化耦合污泥發酵反應器、微好氧反應池、沉淀池、厭氧氨氧化反應池和高曝氣好氧池；所述反硝化耦合污泥發酵反應器上具有排氣口和加藥口，所述加藥口通過加藥泵與NaOH溶液儲存罐相連；其中，所述沉淀池的底部設置有污泥回流管，并通過所述污泥回流管與所述反硝化耦合污泥發酵反應器相連，所述污泥回流管上具有進泥泵，所述厭氧氨氧化反應池的底部設置有超越管，并通過所述超越管與所述反硝化耦合污泥發酵反應器相連，所述超越管上具有超越泵。本發明采用連續流反應器，不但節省外加碳源、節約成本，而且工藝流程簡單、容易控制，總氮去除率高。
權利要求書
1.一種污水自養脫氮裝置，其特征在于，包括：在進水的流向上依次連接的進水箱(2)、反硝化耦合污泥發酵反應器(3)、微好氧反應池(4)、沉淀池(5)、厭氧氨氧化反應池(6)和高曝氣好氧池(7)；所述反硝化耦合污泥發酵反應器(3)上具有排氣口(19)和加藥口(20)，所述加藥口(20)通過加藥泵(15)與NaOH溶液儲存罐(8)相連，所述反硝化耦合污泥發酵反應器(3)上連接有pH/DO值檢測儀(18)；所述微好氧反應池(4)和所述高曝氣好氧池(7)的底部均設置有曝氣盤(22)；所述厭氧氨氧化反應池(6)中設置有懸掛式聚氨酯海綿填料(23)；其中，所述沉淀池(5)的底部設置有污泥回流管，并通過所述污泥回流管與所述反硝化耦合污泥發酵反應器(3)相連，所述污泥回流管上具有進泥泵(14)，所述厭氧氨氧化反應池(6)的底部設置有超越管，并通過所述超越管與所述反硝化耦合污泥發酵反應器(3)相連，所述超越管上具有超越泵(13)。
2.根據權利要求1所述的污水自養脫氮裝置，其特征在于，所述進水箱(2)的進水端與進水管(1)相連，出水端通過第一進水泵(12)與所述反硝化耦合污泥發酵反應器(3)相連；所述進水箱(2)的出水端還連接有第二進水泵(13)，且通過所述第二進水泵(13)與所述微好氧反應池(4)相連。
3.根據權利要求1所述的污水自養脫氮裝置，其特征在于，所述微好氧反應池(4)中設置有懸浮的空心環填料(21)。
4.根據權利要求1所述的污水自養脫氮裝置，其特征在于，所述反硝化耦合污泥發酵反應器(3)和厭氧氨氧化反應池(6)中均設置有攪拌器(10)。
5.根據權利要求1所述的污水自養脫氮裝置，其特征在于，所述沉淀池(5)和高曝氣好氧池(7)中均設置有溢流管(24)，所述沉淀池(5)通過所述溢流管(24)與所述厭氧氨氧化反應池(6)相連，所述高曝氣好氧池(7)通過所述溢流管(24)與出水管(9)相連。
6.根據權利要求1所述的污水自養脫氮裝置，其特征在于，所述厭氧氨氧化反應池(6)內安裝有加熱棒(25)。
7.根據權利要求1-6中任一項所述的污水自養脫氮裝置，其特征在于，還包括鼓風機(16)，所述鼓風機(16)通過曝氣管與所述曝氣盤(22)相連，所述曝氣管上具有流量計(17)。

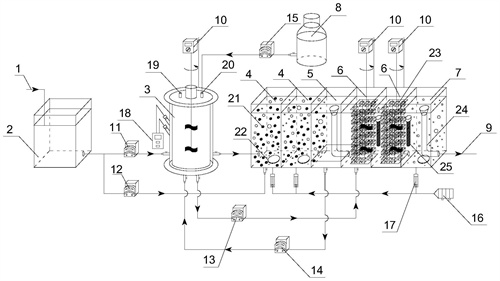

8.一種污水自養脫氮方法，其特征在于，包括：S1，反應器啟動階段：進水箱(2)中加入人工配水作為原水；啟動第一進水泵(11)，原水進入反硝化耦合污泥發酵反應器(3)，反硝化耦合污泥發酵反應器(3)中加入有經濃縮后的污水廠二沉池剩余污泥，反硝化耦合污泥發酵反應器(3)外壁上的pH/DO值檢測儀(18)對反硝化耦合污泥發酵反應器(3)內部pH值和DO值進行監測，通過NaOH溶液儲存罐(8)對反硝化耦合污泥發酵反應器(3)中的pH值進行調節，使反硝化耦合污泥發酵反應器(3)的pH值保持在9.5-10.5范圍內，啟動其中的攪拌器(10)進行攪拌；反硝化耦合污泥發酵反應器(3)處理后的混合液進入微好氧反應池(4)，微好氧反應池(4)中加入有污水廠二沉池回流污泥，并在其中設置懸浮空心環填料(21)，通過調節流量計(17)的流量，使微好氧反應池(4)中的DO值穩定在1.0-2.0mg/L的范圍內，并結合短污泥齡的策略，每天取出混合液，使短污泥齡保持在13-16天；微好氧反應池(4)處理后的混合液進入沉淀池(5)，在沉淀池(5)中進行污泥靜沉，靜沉后的污泥通過進泥泵(14)進入反硝化耦合污泥發酵反應器(3)進行厭氧發酵，污泥回流比為100％；經靜沉后的混合液進入?yún)捬醢毖趸磻?yīng)池(6)，在厭氧氨氧化反應池(6)中置入已接種厭氧氨氧化菌的懸掛式聚氨酯海綿填料(23)，并在其內壁上置入加熱棒(25)，調整溫度至28-32℃，啟動其中的攪拌器(10)進行攪拌；厭氧氨氧化反應池(6)處理后的混合液進入高曝氣好氧池(7)，在高曝氣好氧池(7)中通過進一步的充氧曝氣，使水中有機物得到進一步降解，最終出水通過溢流管(24)排出系統；在這過程中，每天監測進出水NH4+、NO3-及COD濃度，待出水各指標穩定后，逐漸在原水中增加生活污水的比例，直至原水全部為生活污水；S2，反應器穩定運行階段：將進水箱(2)中的原水設置為分段進水，增設第二進水泵(12)，并調節其轉速，使第一進水泵(11)與第二進水泵(12)的進水流量比為3:7；改變進泥泵(14)轉速將污泥回流比由100％調整至120％；增設超越泵(13)，使反硝化耦合污泥發酵反應器(3)中部分混合液超越至厭氧氨氧化反應池(6)，通過調節超越泵(13)的轉速，使超越流量比為50％；保持其它運行參數不變，連續運行期間每天監測進出水NH4+、NO3-及COD濃度，保證系統的穩定運行。
9.根據權利要求8所述的污水自養脫氮方法，其特征在于，所述步驟S2還包括：若出水NH4+-N較高，則加大微好氧反應池(4)中曝氣盤(22)的曝氣量或者增加第二進水泵(12)的進水流量比，提高微好氧反應池(4)溶解氧濃度，以增強硝化能力；若出水NO3--N較高，則提高進泥泵(14)污泥回流比及超越泵(13)超越流量比，以補充反硝化菌利用的底物；若出水COD較高，則調整短污泥齡控制系統內污泥濃度，增加高曝氣好氧池(7)曝氣量以保證COD的去除率。
10.根據權利要求8或9所述的污水自養脫氮方法，其特征在于，所述人工配水的藥品及配制濃度為：NH4Cl為190.8mg/L，所對應的NH4+-N(以N計)為50.0mg/L；葡萄糖為141.5mg/L，所對應的COD當量為150.0mg/L；KH2PO4為22.0mg/L，所對應的PO43--P(以P計)為5.0mg/L；NaHCO3為800.0mg/L，pH值范圍為7.0-8.0；CaCl2為15.0mg/L；MgSO4·7H2O為20.0mg/L。
發明內容
針對現有技術的不足，本發明提供了一種利用短程硝化-厭氧氨氧化耦合污泥發酵工藝強化城市污水自養脫氮的裝置及方法。本發明無需投加外碳源，能夠有效解決城市污水低碳氮比導致的氮去除率低的問題。
本發明提供了一種污水自養脫氮裝置，包括：在進水的流向上依次連接的進水箱、反硝化耦合污泥發酵反應器、微好氧反應池、沉淀池、厭氧氨氧化反應池和高曝氣好氧池；所述反硝化耦合污泥發酵反應器上具有排氣口和加藥口，所述加藥口通過加藥泵與NaOH溶液儲存罐相連，所述反硝化耦合污泥發酵反應器上連接有pH/DO值檢測儀；所述微好氧反應池和所述高曝氣好氧池的底部均設置有曝氣盤；所述厭氧氨氧化反應池中設置有懸掛式聚氨酯海綿填料；其中，所述沉淀池的底部設置有污泥回流管，并通過所述污泥回流管與所述反硝化耦合污泥發酵反應器相連，所述污泥回流管上具有進泥泵，所述厭氧氨氧化反應池的底部設置有超越管，并通過所述超越管與所述反硝化耦合污泥發酵反應器相連，所述超越管上具有超越泵。
進一步地，所述進水箱的進水端與進水管相連，出水端通過第一進水泵與所述反硝化耦合污泥發酵反應器相連；所述進水箱的出水端還連接有第二進水泵，且通過所述第二進水泵與所述微好氧反應池相連。
進一步地，所述微好氧反應池中設置有懸浮的空心環填料。
進一步地，所述反硝化耦合污泥發酵反應器和厭氧氨氧化反應池中均設置有攪拌器。
進一步地，所述沉淀池和高曝氣好氧池中均設置有溢流管，所述沉淀池通過所述溢流管與所述厭氧氨氧化反應池相連，所述高曝氣好氧池通過所述溢流管與出水管相連。
進一步地，所述厭氧氨氧化反應池內安裝有加熱棒。
進一步地，還包括鼓風機，所述鼓風機通過曝氣管與所述曝氣盤相連，所述曝氣管上具有流量計。
本發明提供了一種污水自養脫氮方法，包括：
S1，反應器啟動階段：進水箱中加入人工配水作為原水；啟動第一進水泵，原水進入反硝化耦合污泥發酵反應器，反硝化耦合污泥發酵反應器中加入有經濃縮后的污水廠二沉池剩余污泥，反硝化耦合污泥發酵反應器外壁上的pH/DO值檢測儀對反硝化耦合污泥發酵反應器內部pH值和DO值進行監測，通過NaOH溶液儲存罐對反硝化耦合污泥發酵反應器中的pH值進行調節，使反硝化耦合污泥發酵反應器的pH值保持在9.5-10.5范圍內，啟動其中的攪拌器進行攪拌；反硝化耦合污泥發酵反應器處理后的混合液進入微好氧反應池，微好氧反應池中加入有污水廠二沉池回流污泥，并在其中設置懸浮空心環填料，通過調節流量計的流量，使微好氧反應池中的DO值穩定在1.0-2.0mg/L的范圍內，并結合短污泥齡的策略，每天取出混合液，使短污泥齡保持在13-16天；微好氧反應池處理后的混合液進入沉淀池，在沉淀池中進行污泥靜沉，靜沉后的污泥通過進泥泵進入反硝化耦合污泥發酵反應器進行厭氧發酵，污泥回流比為100％；經靜沉后的混合液進入?yún)捬醢毖趸磻?yīng)池，在厭氧氨氧化反應池中置入已接種厭氧氨氧化菌的懸掛式聚氨酯海綿填料，并在其內壁上置入加熱棒，調整溫度至28-32℃，啟動其中的攪拌器進行攪拌；厭氧氨氧化反應池處理后的混合液進入高曝氣好氧池，在高曝氣好氧池中通過進一步的充氧曝氣，使水中有機物得到進一步降解，最終出水通過溢流管排出系統；在這過程中，每天監測進出水NH4+、NO3-及COD濃度，待出水各指標穩定后，逐漸在原水中增加生活污水的比例，直至原水全部為生活污水。
S2，反應器穩定運行階段：將進水箱中的原水設置為分段進水，增設第二進水泵，并調節其轉速，使第一進水泵與第二進水泵的進水流量比為3:7；改變進泥泵轉速將污泥回流比由100％調整至120％；增設超越泵，使反硝化耦合污泥發酵反應器中部分混合液超越至厭氧氨氧化反應池，通過調節超越泵的轉速，使超越流量比為50％；保持其它運行參數不變，連續運行期間每天監測進出水NH4+、NO3-及COD濃度，保證系統的穩定運行。
進一步地，所述步驟S2還包括：若出水NH4+-N較高，則加大微好氧反應池中曝氣盤的曝氣量或者增加第二進水泵的進水流量比，提高微好氧反應池溶解氧濃度，以增強硝化能力；若出水NO3--N較高，則提高進泥泵污泥回流比及超越泵超越流量比，以補充反硝化菌利用的底物；若出水COD較高，則調整短污泥齡控制系統內污泥濃度，增加高曝氣好氧池曝氣量以保證COD的去除率。
進一步地，所述人工配水的藥品及配制濃度為：
NH4Cl為190.8mg/L，所對應的NH4+-N(以N計)為50.0mg/L；
葡萄糖為141.5mg/L，所對應的COD當量為150.0mg/L；
KH2PO4為22.0mg/L，所對應的PO43--P(以P計)為5.0mg/L；
NaHCO3為800.0mg/L，pH值范圍為7.0-8.0；
CaCl2為15.0mg/L；
MgSO4·7H2O為20.0mg/L。
與現有技術相比，本發明具有以下有益效果：本發明采用連續流反應器，無需接種短程硝化污泥，利用污泥發酵物可實現亞硝酸鹽積累的特性、保持短污泥齡以及保持低氧曝氣等策略能夠有效實現亞硝酸氧化菌的淘洗以及氨氧化細菌的原位富集，強化短程硝化過程，為后續的厭氧氨氧化提供穩定的底物來源，不但節省外加碳源、節約成本，而且工藝流程簡單、容易控制，總氮去除率高，出水水質好，剩余污泥產量少。
（發明人：夏楊;劉曉靜;張?jiān)聘?/span>;張翀;金濤;郭釗搏）
