公布日：2023.01.13

申請日：2022.11.12

分類號：C02F3/02(2006.01)I;C02F3/30(2006.01)I;C02F1/00(2006.01)I

摘要

本申請公開了一種好氧生化與固液分離同步的污水處理設備，其包括污水處理筒，污水處理筒內設置有第一好氧區和固液分離區，第一好氧區底部設置有第一曝氣裝置，固液分離區的底部設置有第二曝氣裝置，固液分離區的中部設置有分離器，分離器與第二曝氣裝置之間形成第二好氧區，第二好氧區連通第一好氧區，分離器與固液分離區的頂部之間形成沉淀區，分離器連接有氣提回流管，沉淀區的上部設置有出水管。本申請具有減少固液分離區的混合液發生厭氧反應及其底部污泥淤積影響水質達標的情況出現的效果。

權利要求書

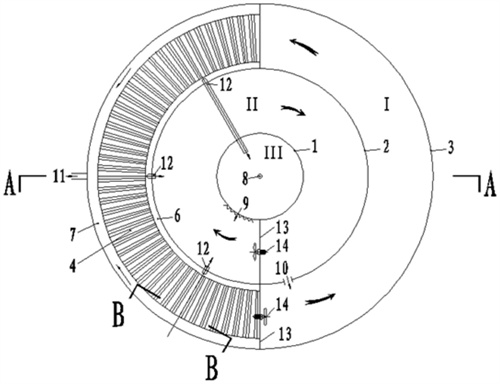

1.一種好氧生化與固液分離同步的污水處理設備，其特征在于：包括污水處理筒，所述污水處理筒包括內筒(1)、中筒(2)和外筒(3)，所述內筒(1)設置有厭氧區(III)，所述中筒(2)的內壁和所述內筒(1)的外壁之間設置有微氧區(II)，所述外筒(3)的內壁和所述中筒(2)的外壁之間設置有第一好氧區(I)和固液分離區，所述第一好氧區(I)底部設置有第一曝氣裝置(15)，所述固液分離區的底部設置有第二曝氣裝置(16)，所述固液分離區的中部設置有分離器(4)，所述分離器(4)與第二曝氣裝置(16)之間形成第二好氧區(IV)，所述第二好氧區(IV)連通所述第一好氧區(I)，所述分離器(4)與固液分離區的頂部之間形成沉淀區(V)，所述分離器(4)連接有氣提回流管(12)，所述氣提回流管(12)設有多根，所述第二曝氣裝置(16)設有若干分組，若干組所述第二曝氣裝置(16)和多根所述氣提回流管(12)在數量及位置上一一對應，至少有一根所述氣提回流管(12)連通所述厭氧區(III)，余下所述氣提回流管(12)連通所述微氧區(II)；所述沉淀區(V)的上部設置有出水管(11)；所述分離器(4)包括集氣槽(6)和至少兩層隔空交錯布置的倒V形板，所述倒V形板下方形成氣室(5)，所述氣室(5)與集氣槽(6)相連通，所述集氣槽(6)連接所述氣提回流管(12)；所述污水處理設備的污水處理工藝包括以下步驟：步驟

1.待處理的污水流入內筒(1)的底部，向上形成升流，與從固液分離區氣提回流過來的活性菌泥混合液混合均勻，在厭氧區(III)內營厭氧反應，厭氧反應后的污水溢流進入中筒(2)；實時監測內筒(1)中DO濃度，調節第二曝氣裝置(16)控制混合液的氣提回流量，將DO值恒定在0-0.2mg/L的范圍；步驟

2.中筒(2)內的污水與從固液分離區氣提回流過來的活性菌泥及硝化液混合，在微氧區(II)內營反硝化反應，在反硝化菌的作用下將混合液中的硝態氮轉化為氣態氮溢出，實現氨氮的去除，然后污水混合液進入外筒(3)；實時監測中筒(2)內DO濃度，調節第二曝氣裝置(16)控制混合液的氣提回流量，將DO值恒定在0.2-0.5mg/L范圍；步驟

3.第一曝氣裝置(15)對第一好氧區(I)供氧曝氣，外筒(3)內的污水混合液在第一好氧區(I)的有氧環境下，營好氧硝化反應，在硝化菌的作用下，污水混合液中的氨態氮轉化為硝態氮等物質，然后進入到第二好氧區(IV)；步驟

4.第二曝氣裝置(16)對第二好氧區(IV)供氧曝氣，固液分離區的污水混合液在第二好氧區(IV)進行有氧接觸反應后，上升進入分離器(4)，在分離器(4)的作用下進行固相、液相、氣相三相分離，液相向上進入沉淀區(V)從出水管(11)排放，固體污泥靜沉落回第二好氧區(IV)形成混合液，隨曝氣氣體由分離器(4)匯入集氣槽(6)，再氣提回流至內筒(1)和中筒(2)；實時監測第二好氧區(IV)內DO濃度，調節第一曝氣裝置(15)將第一好氧區(I)DO濃度恒定在適宜范圍，間接控制第二好氧區(IV)的DO濃度值在0.8-1.5mg/L范圍。

2.根據權利要求1所述的一種好氧生化與固液分離同步的污水處理設備，其特征在于：還包括控制系統，所述第二好氧區(IV)設置有檢測污水混合液溶解氧濃度的第一檢測儀，所述微氧區(II)設置有檢測污水混合液溶解氧濃度的第二檢測儀，所述厭氧區(III)設置有檢測污水混合液溶解氧濃度的第三檢測儀，所述第一檢測儀、第二檢測儀、第三檢測儀分別電連接所述控制系統。

3.根據權利要求2所述的一種好氧生化與固液分離同步的污水處理設備，其特征在于：所述中筒(2)和外筒(3)皆設置有隔板(13)，所述隔板(13)上安裝有過流泵(14)，所述過流泵(14)電連接所述控制系統。

發明內容

為了減少固液分離區的混合液發生厭氧反應及底部污泥淤積，本申請?zhí)峁┮环N好氧生化與固液分離同步的污水處理設備及工藝。

第一方面，本申請?zhí)峁┑囊环N好氧生化與固液分離同步的污水處理設備，采用如下的技術方案：

一種好氧生化與固液分離同步的污水處理設備，包括污水處理筒，所述污水處理筒內設置有第一好氧區和固液分離區，所述第一好氧區底部設置有第一曝氣裝置，所述固液分離區的底部設置有第二曝氣裝置，所述固液分離區的中部設置有分離器，所述分離器與第二曝氣裝置之間形成第二好氧區，所述第二好氧區連通所述第一好氧區，所述分離器與固液分離區的頂部之間形成沉淀區，所述分離器連接有氣提回流管，所述沉淀區的上部設置有出水管。

通過采用上述技術方案，污水混合液在第一好氧區進行硝化反應，由氨態氮轉化成硝態氮，然后進入第二好氧區，進一步進行接觸好氧反應后，三相混合液上升進入分離器，在分離器的作用下進行泥、水、氣三相分離后，液相向上進入沉淀區從出水管排出，氣相和泥相混合液經氣提回流管排出。本申請通過分離器巧妙地實現了好氧生化與固液分離同步進行，污水在進行好氧反應的同時能進行固液分離，能夠減少污泥在固液分離工藝段發生厭氧反應和反硝化反應，從而減少處理后的水發黑發臭、指標超標的現象。而本申請通過分離器和氣提回流管將第二曝氣裝置曝出的氣體收集并排出，阻擋氣體進入到沉淀區，降低第二曝氣裝置對沉淀區的污泥的沉淀的不利影響，從而使得沉淀區內的污泥能夠靜沉落回，減少氣體附著污泥浮出液面的情況。

優選的，所述分離器包括集氣槽和至少兩層隔空交錯布置的倒V形板，所述倒V形板下方形成氣室，所述氣室與集氣槽相連，所述集氣槽連接所述氣提回流管。

通過采用上述技術方案，第二好氧區的氣體上升聚集到氣室內，然后匯入集氣槽，集氣槽的氣壓形成上升動力，攜帶混合液進入氣提回流管，將混合液回流至中筒和內筒，實現能量回收，不再需要用水泵提升進行內回流，提升了設備的處理效率。

優選的，所述氣提回流管設有多根，所述第二曝氣裝置設有多個，多個所述第二曝氣裝置和多根所述氣提回流管在數量及位置上一一對應。

通過采用上述技術方案，第二曝氣裝置設置多個，能夠分開控制各氣提回流管的回流量。

優選的，所述污水處理筒包括內筒、中筒和外筒，所述內筒設置有厭氧區，所述中筒設置有微氧區，至少有一根所述氣提回流管連通所述厭氧區，余下所述氣提回流管連通所述微氧區。

通過采用上述技術方案，氣提回流管將混合液回流至微氧區和厭氧區，提供微氧區和厭氧區所需要的微生物，使得污水處理循環進行，并且控制氣提回流管的回流量能夠控制內筒的厭氧環境和內筒的微氧環境。

優選的，還包括控制系統，所述第二好氧區設置有檢測污水混合液溶解氧濃度的第一檢測儀，所述微氧區設置有檢測污水混合液溶解氧濃度的第二檢測儀，所述厭氧區設置有檢測污水混合液溶解氧濃度的第三檢測儀，所述第一檢測儀、第二檢測儀、第三檢測儀分別電連接所述控制系統。

通過采用上述技術方案，第一檢測儀、第二檢測儀、第三檢測儀分別用于檢測第二好氧區、微氧區、厭氧區的DO濃度，以便隨時監控、調整。

優選的，所述中筒和外筒皆設置有隔板，所述隔板上安裝有過流泵，所述過流泵電連接所述控制系統。

通過采用上述技術方案，控制系統通過改變過流泵的轉速調整推力，達到控制筒內混合液流速的目的，隔板保證水流朝一個方向運行，不產生逆流或紊流。

第二方面，本申請?zhí)峁┮环N好氧生化與固液分離同步的污水處理工藝，采用如下的技術方案：

一種好氧生化與固液分離同步的污水處理工藝包括以下步驟：

步驟1.待處理的污水流入內筒的底部，向上形成升流，與從固液分離區氣提回流過來的活性菌泥混合液混合均勻，在厭氧區內營厭氧反應，厭氧反應后的污水溢流進入中筒；

步驟2.中筒內的污水與從固液分離區氣提回流過來的活性菌泥及硝化液混合，在微氧區內營反硝化反應，在反硝化菌的作用下將混合液中的硝態氮轉化為氣態氮溢出，實現氨氮的去除，然后污水混合液進入外筒；

步驟3.第一曝氣裝置對第一好氧區供氧曝氣，外筒內的污水混合液在第一好氧區的有氧環境下，營好氧硝化反應，在硝化菌的作用下，污水混合液中的氨態氮轉化為硝態氮等物質，然后進入到第二好氧區；

步驟4.第二曝氣裝置對第二好氧區供氧曝氣，固液分離區的污水混合液在第二好氧區進行有氧接觸反應后，上升進入分離器，在分離器的作用下進行固相、液相、氣相三相分離，液相向上進入沉淀區從出水管排放，固體污泥靜沉落回第二好氧區形成混合液，隨曝氣氣體由分離器匯入集氣槽，再氣提回流至厭氧區和微氧區。

通過采用上述技術方案，本申請將好氧生化與固液分離同步進行，沉淀池需要的靜態停留時間較短，從而提高污水處理效率，降低設備成本；而且通過氣提回流管將氣相和泥相混合液回流至厭氧區和微氧區，使得污水處理能夠完成內部循環并便于調節各工藝參數，減少外部環境對工藝參數的不利影響。

優選的，步驟1中，實時監測內筒中DO濃度，調節第二曝氣裝置控制混合液的氣提回流量，將DO值恒定在0-0.2mg/L的范圍。

通過采用上述技術方案，通過調節第二曝氣裝置控制混合液的氣提回流量，使得厭氧區的環境穩定在合適的范圍，提高厭氧反應的效率。

優選的，步驟2中，實時監測中筒內DO濃度，調節第二曝氣裝置控制混合液的氣提回流量，將DO值恒定在0.2-0.5mg/L范圍。

通過采用上述技術方案，通過調節第二曝氣裝置控制混合液的氣提回流量，使得微氧區的環境穩定在合適的范圍，提高反硝化反應的效率。

優選的，步驟3、4中，實時監測第二好氧區內DO濃度，調節第一曝氣裝置將第一好氧區DO濃度恒定在適宜范圍，間接控制第二好氧區的DO濃度值在0.8-1.5mg/L范圍。

通過采用上述技術方案，通過調節第一曝氣裝置將第一好氧區DO濃度恒定在適宜范圍，滿足第一好氧區的生化反應的氧量需求的同時，控制第二好氧區的DO濃度值，維持第二好氧區的環境參數在一個合適的范圍，減少第二好氧區的厭氧反應。

綜上所述，本申請包括以下至少一種有益技術效果：

1.污水混合液進入固液分離區的第二好氧區，進一步進行接觸好氧反應后，一路混合液上升進入分離器，在分離器的作用下進行泥、水、氣三相分離后，液相向上進入沉淀區從出水管排出，氣相和泥相混合液經氣提作用排出。本發明通過分離器，巧妙地實現了好氧生化與固液分離同步進行，減少沉淀單元污泥發生厭氧反應，導致發黑發臭、出水指標超標的現象；

2.通過分離器將第二好氧區的氣體進行回收，用作氣相和固相混合液氣提回流的動力，不再需要使用水泵進行混合液回流，有效地簡體了設備結構，降低設備能耗，提高設備的處理效率。

（發明人：葉長飛）
