公布日：2023.01.06
申請日：2022.11.14
分類號：C02F9/00(2023.01)I;C02F1/40(2006.01)N;C02F3/30(2006.01)N
摘要
本發明公開了一種分散式餐飲污水一體化處理系統，包括機體，機體內被分隔為隔油區、預沉區、厭氧區、缺氧區、好氧區、沉淀區和消毒出水區，厭氧區和缺氧區、缺氧區和好氧區、好氧區和沉淀區以及沉淀區和消毒出水區之間設有導流管，消毒出水區的一側設有溢流堰，另一側設有出水口，缺氧區和好氧區底部均設有穿孔曝氣管，穿孔曝氣管上設有多個出氣孔，出氣孔上設有擾動頭，好氧區和缺氧區之間設有第一回流管道，好氧區內設有混合液回流泵，混合液回流泵連接第一回流管道，沉淀區和厭氧區之間設有第二回流管道；本發明還公開了一種分散式餐飲污水一體化處理方法。與現有技術相比，本發明可實現餐飲污水就地收集、處理達標和就地灌溉回用。
權利要求書
1.一種分散式餐飲污水一體化處理系統，其特征在于，包括機體，所述機體內被分隔為隔油區、預沉區、厭氧區、缺氧區、好氧區、沉淀區和消毒出水區，所述隔油區的一側設有進水口，底部與所述預沉區聯通，所述預沉區和所述厭氧區之間下部設有過水孔，所述厭氧區和所述缺氧區、所述缺氧區和所述好氧區、所述好氧區和所述沉淀區以及所述沉淀區和所述消毒出水區之間設有導流管，所述導流管的上端為入口，下端為出口，所述消毒出水區的一側設有溢流堰，另一側設有出水口，所述缺氧區和所述好氧區底部均設有穿孔曝氣管，所述穿孔曝氣管上設有多個出氣孔，所述出氣孔上設有擾動頭，所述擾動頭包括接頭和多個擾動條，所述接頭連接所述出氣孔，所述擾動條內部設有連通通道，側部設有多個連接所述連通通道的噴氣孔，所述連通通道與所述出氣孔連通，所述好氧區內設有填料，所述好氧區和所述缺氧區之間設有第一回流管道，所述好氧區內設有混合液回流泵，所述混合液回流泵連接所述第一回流管道，所述沉淀區和所述厭氧區之間設有第二回流管道，所述沉淀區設有污泥回流泵，所述污泥回流泵上連接所述第二回流管道，所述污泥回流泵上還連接有排泥管；所述擾動條包括柔性本體和定型條，所述連通通道和所述噴氣孔設于所述柔性本體中，所述定型條嵌入所述柔性本體中，所述擾動條設置為螺旋狀，且螺旋圈數不大于0.5圈，所述多個擾動條共同形成筒狀結構。
2.根據權利要求1所述一種分散式餐飲污水一體化處理系統，其特征在于，所述預沉區中設置有隔水擋板，所述預沉區的池壁與所述隔水擋板之間設有格柵支撐板，在格柵支撐板上設有隔油掛籃，所述隔油掛籃的寬度與所述隔水擋板和所述預沉區的池壁之間的距離相等。
3.根據權利要求2所述一種分散式餐飲污水一體化處理系統，其特征在于，所述隔油區的頂部設有檢查孔，所述隔油掛籃的頂部標高低于所述進水口的標高，所述隔油掛籃的平面尺寸小于所述檢查孔的尺寸。
4.根據權利要求1所述一種分散式餐飲污水一體化處理系統，其特征在于，所述隔油區上方的池壁上設有排油口。
5.根據權利要求1所述一種分散式餐飲污水一體化處理系統，其特征在于，所述接頭包括連接管、柔性軟管和活動頭，所述連接管連接所述出氣孔，所述連接管的遠離所述出氣孔的一端設有球形容納腔，所述活動頭包括依次連接的球形部、連接部和盤形部，所述活動頭內部設有空腔，所述球形部設于所述球形容納腔中，所述球形容納腔的腔壁上設有第一磁鐵，所述球形部的表面設有與所述第一磁鐵相斥的第二磁鐵，所述柔性軟管一端連通所述出氣孔，另一端連通所述空腔，所述擾動條的端部固定于所述盤形部，所述連通通道連通所述空腔。
6.根據權利要求1所述一種分散式餐飲污水一體化處理系統，其特征在于，所述好氧區設置有上下兩道格柵板，所述兩道格柵板之間設有分布均勻的MBBR填料。
7.根據權利要求1所述一種分散式餐飲污水一體化處理系統，其特征在于，所述出水區設有觀測井。
8.根據權利要求1所述一種分散式餐飲污水一體化處理系統，其特征在于，所述排泥管和所述第二回流管道通過三通接頭與所述污泥回流泵連接，所述排泥管和所述第二回流管道上分別設有閥門。
9.一種分散式餐飲污水一體化處理工藝，其特征在于，將污水通入權利要求1至8中任一項所述的一種分散式餐飲污水一體化處理系統中，經處理后排出。
發明內容
本發明的目的是提供一種分散式餐飲污水一體化處理系統及其處理工藝，其可實現餐飲污水就地收集、處理達標和就地灌溉回用。
本發明的上述技術目的是通過以下技術方案得以實現的：

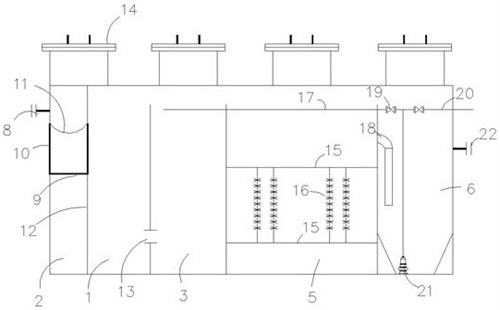

一種分散式餐飲污水一體化處理系統，包括機體，所述機體內被分隔為隔油區、預沉區、厭氧區、缺氧區、好氧區、沉淀區和消毒出水區，所述隔油區的一側設有進水口，底部與所述預沉區聯通，所述預沉區和所述厭氧區之間下部設有過水孔，所述厭氧區和所述缺氧區、所述缺氧區和所述好氧區、所述好氧區和所述沉淀區以及所述沉淀區和所述消毒出水區之間設有導流管，所述導流管的上端為入口，下端為出口，所述消毒出水區的一側設有溢流堰，另一側設有出水口，所述缺氧區和所述好氧區底部均設有穿孔曝氣管，所述穿孔曝氣管上設有多個出氣孔，所述出氣孔上設有擾動頭，所述擾動頭包括接頭和多個擾動條，所述接頭連接所述出氣孔，所述擾動條內部設有連通通道，側部設有多個連接所述連通通道的噴氣孔，所述連通通道與所述出氣孔連通，所述好氧區內設有填料，所述好氧區和所述缺氧區之間設有第一回流管道，所述好氧區內設有混合液回流泵，所述混合液回流泵連接所述第一回流管道，所述沉淀區和所述厭氧區之間設有第二回流管道，所述沉淀區設有污泥回流泵，所述污泥回流泵上連接所述第二回流管道，所述污泥回流泵上還連接有排泥管。
在一個優選實施例中，所述預沉區中設置有隔水擋板，所述預沉區的池壁與所述隔水擋板之間設有格柵支撐板，在格柵支撐板上設有隔油掛籃，所述隔油掛籃的寬度與所述隔水擋板和所述預沉區的池壁之間的距離相等。
在一個優選實施例中，所述隔油區的頂部設有檢查孔，所述隔油掛籃的頂部標高低于所述進水口的標高，所述隔油掛籃的平面尺寸小于所述檢查孔的尺寸。
在一個優選實施例中，所述隔油區上方的池壁上設有排油口。
在一個優選實施例中，所述擾動條包括柔性本體和定型條，所述連通通道和所述噴氣孔設于所述柔性本體中，所述定型條嵌入所述柔性本體中，所述擾動條設置為螺旋狀，且螺旋圈數不大于0.5圈，所述多個擾動條共同形成筒狀結構。
在一個優選實施例中，所述接頭包括連接管、柔性軟管和活動頭，所述連接管連接所述出氣孔，所述連接管的遠離所述出氣孔的一端設有球形容納腔，所述活動頭包括依次連接的球形部、連接部和盤形部，所述活動頭內部設有空腔，所述球形部設于所述球形容納腔中，所述球形容納腔的腔壁上設有第一磁鐵，所述球形部的表面設有與所述第一磁鐵相斥的第二磁鐵，所述柔性軟管一端連通所述出氣孔，另一端連通所述空腔，所述擾動條的端部固定于所述盤形部，所述連通通道連通所述空腔。
在一個優選實施例中，所述好氧區設置有上下兩道格柵板，所述兩道格柵板之間色設有分布均勻的MBBR填料。
在一個優選實施例中，所述出水區設有觀測井。
在一個優選實施例中，所述排泥管和所述第二回流管道通過三通接頭與所述污泥回流泵連接，所述排泥管和所述第二回流管道上分別設有閥門。
一種分散式餐飲污水一體化處理工藝，將污水通入上述的一種分散式餐飲污水一體化處理系統中，經處理后排出。
與現有技術相比，本發明提供一種分散式餐飲污水一體化處理系統及處理工藝，其施工方便、占地小且易維護，還兼具高效除油和出水計量功能，可實現餐飲污水就地收集、處理達標和就地灌溉回用；其高度集成化，無需另外單獨設置隔油井和化糞池等設備，無需分段開挖分段施工，為施工安裝及后續運行維護帶來極大便利；其采用AA/O(MBBR)工藝，在系統好氧區增加生物填料，可強化系統的生物脫氮除磷作用，提高污水處理效率；其在厭氧區、缺氧區、好氧區和沉淀區進水處均設置導流管對污水進行導引，優化了污水進入各區的流態，避免了短流現象的發生，同時也使其水力停留時間得到了保證；其設置穿孔曝氣管，通過空氣的作用力對缺氧區和好氧區中的混合液進行攪拌，同時，其在穿孔曝氣管上設置擾動頭，在出氣時，擾動頭產生擾動，產生更為劇烈的擾動效果。
（發明人：翟亞麗;張玉紅;王雨露;劉璐璐;羅麗;蔣奎星）
