公布日：2022.07.15
申請日：2022.05.09
分類號：C02F11/14(2019.01)I;C02F11/127(2019.01)I
摘要
本發明涉及污泥脫水技術領域，且公開了一種污泥處理用濃縮脫水一體機，包括中心轉軸，所述中心轉軸的外側固定連接有脫水機機殼。通過固定盒設置在轉鼓的端面出水口處徑向相同位置，令上清液甩出轉鼓時，大部分上清液直接打擊在固定盒內側的固定板表面上，使固定板受到水的沖擊力后向脫水機機殼內壁的方向移動，從而壓縮內側的彈簧令活動板折彎且固定盒跟隨活動板折彎，使固定盒靠近中心轉軸的端部向固定板所在的方向旋轉并阻隔固定板被水沖擊的面，令水流直接沖擊到折彎旋轉后固定盒的外側，令水流的沖擊在固定盒表面的分力不再能抵抗彈簧的彈力，使彈簧再次彈性推動固定板回到初始位置，從而通過固定板壓縮彈簧，令水流沖擊的過程被緩和。
權利要求書

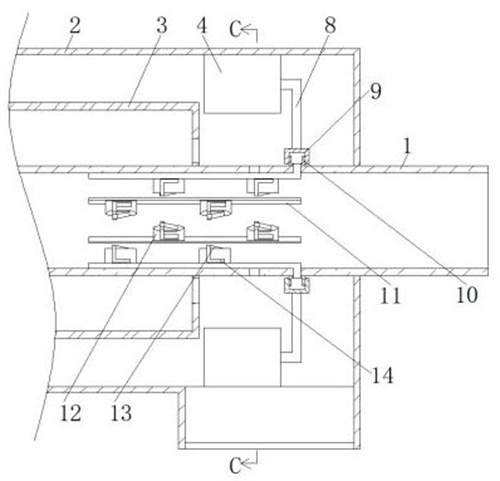

1.一種污泥處理用濃縮脫水一體機，包括中心轉軸（1），所述中心轉軸（1）的外側固定連接有脫水機機殼（2），所述中心轉軸（1）的外側固定連接有位于脫水機機殼（2）內部的轉鼓（3），其特征在于：所述脫水機機殼（2）的內側周向等角度固定連接有位于轉鼓（3）端部外側的固定盒（4），所述固定盒（4）的內側固定連接有固定板（5），所述固定板（5）靠近脫水機機殼（2）內壁的兩端鉸接有活動板（6），所述固定板（5）的一側固定連接有位于兩個活動板（6）之間的彈簧（7），所述固定盒（4）的外側固定連通有連接管（8），所述連接管（8）的靠近中心轉軸（1）的一側固定連通有外套環（9），所述外套環（9）的內側活動套接有內套環（10），所述內套環（10）靠近中心轉軸（1）的一側固定連通有空心桿（11），所述空心桿（11）靠近中心轉軸（1）的中心一側軸向固定連接有切割頭（12），所述切割頭（12）的內腔活動套接有固定塞（13），所述固定塞（13）的外側固定連接有位于切割頭（12）周向兩側的推板（14）；所述固定盒（4）可彈性形變，所述固定盒（4）跟隨活動板（6）折彎后，固定盒（4）靠近中心轉軸（1）的端部?jī)蓚?cè)接觸；所述內套環（10）的外側和外套環（9）的內側之間密封連接，且內套環（10）和外套環（9）之間始終接觸；固定盒（4）的外側連接單向通向固定盒（4）內側的吸氣閥。
2.根據權利要求1所述的一種污泥處理用濃縮脫水一體機，其特征在于：所述活動板（6）中部可折彎，且活動板（6）靠近中心轉軸（1）的一端向彈簧（7）所在的位置傾斜，所述活動板（6）的中部和靠近脫水機機殼（2）的端部均與固定盒（4）之間固定連接。
3.根據權利要求1所述的一種污泥處理用濃縮脫水一體機，其特征在于：所述切割頭（12）位于中心轉軸（1）軸向的兩端為尖端，且切割頭（12）的尖端鋒利。
4.根據權利要求1所述的一種污泥處理用濃縮脫水一體機，其特征在于：所述推板（14）的形狀呈“L”字形，且推板（14）的豎直部分位于中心轉軸（1）內的徑向，推板（14）的水平部分朝向中心轉軸（1）的端部。
發明內容
針對背景技術中提出的現有濃縮脫水一體機在使用過程中存在的不足，本發明提供了一種污泥處理用濃縮脫水一體機，具備脫水效果好、減少噪音的優點，解決了上述背景技術中提出的技術問題。
本發明提供如下技術方案：一種污泥處理用濃縮脫水一體機，包括中心轉軸，所述中心轉軸的外側固定連接有脫水機機殼，所述中心轉軸的外側固定連接有位于脫水機機殼內部的轉鼓，所述脫水機機殼的內側周向等角度固定連接有位于轉鼓端部外側的固定盒，所述固定盒的內側固定連接有固定板，所述固定板靠近脫水機機殼內壁的兩端鉸接有活動板，所述固定板的一側固定連接有位于兩個活動板之間的彈簧，所述固定盒的外側固定連通有連接管，所述連接管的靠近中心轉軸的一側固定連通有外套環，所述外套環的內側活動套接有內套環，所述內套環靠近中心轉軸的一側固定連通有空心桿，所述空心桿靠近中心轉軸的中心一側軸向固定連接有切割頭，所述切割頭的內腔活動套接有固定塞，所述固定塞的外側固定連接有位于切割頭周向兩側的推板。
優選的，所述活動板中部可折彎，且活動板靠近中心轉軸的一端向彈簧所在的位置傾斜，所述活動板的中部和靠近脫水機機殼的端部均與固定盒之間固定連接。
優選的，所述固定盒可彈性形變，所述固定盒跟隨活動板折彎后，固定盒靠近中心轉軸的端部?jī)蓚?cè)接觸。
優選的，所述內套環的外側和外套環的內側之間密封連接，且內套環和外套環之間始終接觸。
優選的，所述切割頭位于中心轉軸軸向的兩端為尖端，且切割頭的尖端鋒利。
優選的，所述固定塞靠近中心轉軸中心處面為斜面，且固定塞斜面由轉鼓向中心轉軸的軸向方向逐漸向中心轉軸的內壁接近。
優選的，所述推板的形狀呈“L”字形，且推板的豎直部分位于中心轉軸內的徑向，推板的水平部分朝向中心轉軸的端部。
本發明具備以下有益效果：
1、本發明通過固定盒設置在轉鼓的端面出水口處徑向相同位置，令上清液甩出轉鼓時，大部分上清液直接打擊在固定盒內側的固定板表面上，使固定板受到水的沖擊力后向脫水機機殼內壁的方向移動，從而壓縮內側的彈簧令活動板折彎且固定盒跟隨活動板折彎，使固定盒靠近中心轉軸的端部向固定板所在的方向旋轉并阻隔固定板被水沖擊的面，令水流直接沖擊到折彎旋轉后固定盒的外側，令水流的沖擊在固定盒表面的分力不再能抵抗彈簧的彈力，使彈簧再次彈性推動固定板回到初始位置，從而通過固定板壓縮彈簧，令水流沖擊的過程被緩和，降低使用過程的噪音強度。
2、本發明通過水流沖擊固定板令固定板壓縮彈簧后，固定盒和固定板共同形成的區域體積減小，令氣流被固定盒和固定板推動流到連接管的內側，令內套環和外套環之間氣流被推動到空心桿的內部，氣流持續通向空心桿連接的切割頭內側，切割頭內側的固定塞受到氣流作用，向中心轉軸的軸心方向移動，令經過固定塞表面的絮凝團，跟隨固定塞移動到中心轉軸的軸心處，令切割后的絮凝團被中心轉軸二次離心在中心轉軸的內側甩動，從而令絮凝更加均勻，令絮凝的團塊在離心過程體積減小，提高后續的脫水效率。
3、本發明通過推板的形狀設置，令推板在污泥混合物從中心轉軸的端部通入時，推板能夠跟隨中心轉軸轉動進行污泥混合物的攪拌過程，且污泥混合物跟隨水流移動并絮凝成團，令絮凝后的體積較大的絮凝團抵到切割頭端部和推板靠近中心轉軸端部的一側，使絮凝團被推板的外側撐開趨于水平角度，便于切割頭進行切割過程和后續的推動絮凝團向中心轉軸軸心處的運動過程。
（發明人：戴劍;戴如明）
