公布日：2023.03.07
申請日：2022.12.07
分類號：C02F3/28(2023.01)I;C02F9/00(2023.01)I;C02F101/30(2006.01)N;C02F101/16(2006.01)N
摘要
本發明提供一種基于厭氧氨氧化的污水處理裝置及工藝，涉及污水處理技術領域，該一種基于厭氧氨氧化的污水處理裝置，包括沉淀部、厭氧膜生物反應器、厭氧氨氧化反應器，所述厭氧膜生物反應器和厭氧氨氧化反應器之間設置有可以均勻添加厭氧氨氧化物的厭氧菌添加裝置，所述厭氧菌添加裝置包含有厭氧菌培養裝置，所述厭氧菌培養裝置的下端通過管道固定連接有單向閥；通過沉淀部對污水中的雜質進行沉淀、并分離、并把污水轉運到厭氧膜生物反應器的內部，對污水進行厭氧硝化處理，在對把硝化處理后的污水轉運到厭氧氨氧化反應器的內部時，通過厭氧菌添加裝置使污水和厭氧氨直接進行混合，使污水在流入?yún)捬醢毖趸磻?yīng)器的內部時就與污水進行充分的混合。
權利要求書

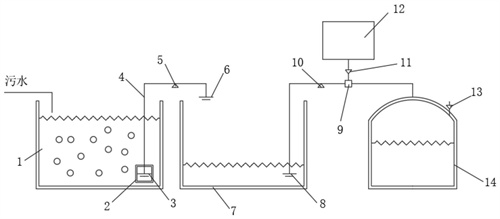

1.一種基于厭氧氨氧化的污水處理裝置，其特征在于：包括沉淀部(1)、厭氧膜生物反應器(7)、厭氧氨氧化反應器(14)，所述厭氧膜生物反應器(7)和厭氧氨氧化反應器(14)之間設置有可以均勻添加厭氧氨氧化物的厭氧菌添加裝置。
2.根據權利要求1所述的一種基于厭氧氨氧化的污水處理裝置，其特征在于，所述厭氧菌添加裝置包含有厭氧菌培養裝置(12)，所述厭氧菌培養裝置(12)的下端通過管道固定連接有單向閥(11)，所述單向閥(11)的一端固定連接有三通管(9)。
3.根據權利要求1所述的一種基于厭氧氨氧化的污水處理裝置，其特征在于，所述厭氧膜生物反應器(7)接收有機廢水，進行厭氧硝化處理，去除有機廢水中的耗氧有機污染物。
4.根據權利要求1所述的一種基于厭氧氨氧化的污水處理裝置，其特征在于，所述厭氧氨氧化反應器(14)接收厭氧膜生物反應器(7)后的廢水，進行厭氧氨氧化脫氮處理，用以去除氨氮污染物。
5.根據權利要求2所述的一種基于厭氧氨氧化的污水處理裝置，其特征在于，所述三通管(9)的另一個輸入端與第二水泵(10)的輸出端固定連接，所述第二水泵(10)的輸入端固定連接有第二連接管(8)，所述第二連接管(8)與厭氧膜生物反應器(7)的內部連接。
6.根據權利要求5所述的一種基于厭氧氨氧化的污水處理裝置，其特征在于，所述三通管(9)的輸出端固定連接厭氧氨氧化反應器(14)，所述厭氧氨氧化反應器(14)上端的一側固定連接有排氣閥(13)。
7.根據權利要求3所述的一種基于厭氧氨氧化的污水處理裝置，其特征在于，所述厭氧膜生物反應器(7)與沉淀部(1)通過轉運裝置進行連接。
8.根據權利要求7所述的一種基于厭氧氨氧化的污水處理裝置，其特征在于，所述轉運裝置包含有出水端(6)，所述出水端(6)的一端固定連接有第一水泵(5)，所述第一水泵(5)的一端通過第一連接管(4)固定連接有進水端(3)，所述進水端(3)套接在濾網(2)的內部。
9.根據所述的一種基于厭氧氨氧化的污水處理裝置的工藝，其特征在于，通過沉淀部(1)對污水中的雜質進行沉淀、并分離，通過轉運裝置把污水轉運到厭氧膜生物反應器(7)的內部，對污水進行厭氧硝化處理，之后，在對把硝化處理后的污水轉運到厭氧氨氧化反應器(14)的內部時，通過三通管(9)對污水和厭氧氨直接進行混合，使污水在流入?yún)捬醢毖趸磻?yīng)器(14)的內部時就與污水進行充分的混合，提高對污水內部的脫氮效率。
發明內容
本發明的目的在于提供一種基于厭氧氨氧化的污水處理裝置及工藝，旨在解決現有技術中一些基于厭氧氨氧化的污水處理的裝置對污水和厭氧菌進行混合時操作復雜，大大降低污水的脫氮處理的質量，影響污水處理效率的問題。
為實現上述目的，本發明采用如下技術方案：一種基于厭氧氨氧化的污水處理裝置及工藝，包括沉淀部、厭氧膜生物反應器、厭氧氨氧化反應器，所述厭氧膜生物反應器和厭氧氨氧化反應器之間設置有可以均勻添加厭氧氨氧化物的厭氧菌添加裝置。
進一步的，本發明的進一步的技術方案為，所述厭氧菌添加裝置包含有厭氧菌培養裝置，所述厭氧菌培養裝置的下端通過管道固定連接有單向閥，所述單向閥的一端固定連接有三通管。
進一步的，本發明的進一步的技術方案為，所述厭氧膜生物反應器接收有機廢水，進行厭氧硝化處理，去除有機廢水中的耗氧有機污染物。
進一步的，本發明的進一步的技術方案為，所述厭氧氨氧化反應器接收厭氧膜生物反應器后的廢水，進行厭氧氨氧化脫氮處理，用以去除氨氮污染物。
進一步的，本發明的進一步的技術方案為，所述三通管的另一個輸入端與第二水泵的輸出端固定連接，所述第二水泵的輸入端固定連接有第二連接管，所述第二連接管與厭氧膜生物反應器的內部連接。
進一步的，本發明的進一步的技術方案為，所述三通管的輸出端固定連接厭氧氨氧化反應器，所述厭氧氨氧化反應器上端的一側固定連接有排氣閥。
進一步的，本發明的進一步的技術方案為，所述厭氧膜生物反應器與沉淀部通過轉運裝置進行連接。
進一步的，本發明的進一步的技術方案為，所述轉運裝置包含有出水端，所述出水端的一端固定連接有第一水泵，所述第一水泵的一端通過第一連接管固定連接有進水端，所述進水端套接在濾網的內部。
進一步的，本發明的進一步的技術方案為，通過沉淀部對污水中的雜質進行沉淀、并分離，通過轉運裝置把污水轉運到厭氧膜生物反應器的內部，對污水進行厭氧硝化處理，之后，在對把硝化處理后的污水轉運到厭氧氨氧化反應器的內部時，通過三通管對污水和厭氧氨直接進行混合，使污水在流入?yún)捬醢毖趸磻?yīng)器的內部時就與污水進行充分的混合，提高對污水內部的脫氮效率。
本發明的有益效果是：
通過沉淀部對污水中的雜質進行沉淀、并分離、并把污水轉運到厭氧膜生物反應器的內部，對污水進行厭氧硝化處理，之后，在對把硝化處理后的污水轉運到厭氧氨氧化反應器的內部時，通過厭氧菌添加裝置使污水和厭氧氨直接進行混合，使污水在流入?yún)捬醢毖趸磻?yīng)器的內部時就與污水進行充分的混合，提高對污水內部的脫氮效率。
（發明人：李豐登;孫長城;楊永輝;陳利偉;史亞麗）
