公布日：2023.03.14
申請日：2022.12.02
分類號：C02F3/30(2023.01)I;C02F3/08(2023.01)I;C02F3/28(2023.01)I
摘要
本發明屬于污水處理技術領域，具體涉及一種低碳氮比污水處理系統。該系統包括生化處理單元和尾水提升單元，所述生化處理單元的2段缺氧區內部設有多條支撐桿，懸浮外殼成串垂直懸掛于2段缺氧區的支撐桿上，懸浮外殼內裝填第一自養反硝化填料和載體；所述尾水提升單元包括配水區、尾水提升區和出水區；所述尾水提升區內部填充有第二自養反硝化填料和石灰石。利用本發明污水處理系統處理低碳氮比污水，能顯著提高脫氮效率和污水的脫氮性能，且運行成本低、效果穩定。
權利要求書

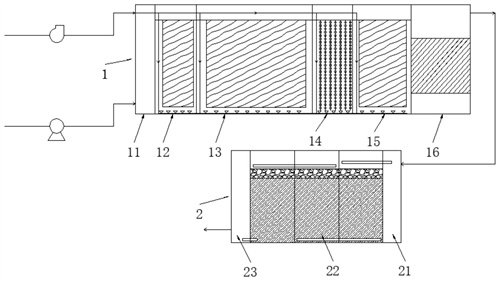

1.一種低碳氮比污水處理系統，其特征在于，包括：生化處理單元(1)，生化處理單元(1)包括順次連接的厭氧區(11)、1段缺氧區(12)、1段好氧區(13)、2段缺氧區(14)、2段好氧區(15)和沉淀出水區(16)；2段缺氧區(14)內部設有多條支撐桿(19)，懸浮外殼(144)成串垂直懸掛于2段缺氧區(14)的支撐桿(19)上，懸浮外殼(144)內裝填有第一自養反硝化填料(141)和載體；尾水提升單元(2)，包括順次連接的配水區(21)、尾水提升區(22)和出水區(23)；所述尾水提升區(22)內部自下而上設有第二自養反硝化填料層(224)和石灰石層(225)；生化處理單元(1)的沉淀出水區(16)通過出水管連接尾水提升單元(2)配水區(21)。
2.根據權利要求1所述的低碳氮比污水處理系統，其特征在于，所述相鄰支撐桿(19)之間間距為5-10cm，所述鄰近的懸浮外殼(144)之間中心間距為5-15cm。
3.根據權利要求1所述的低碳氮比污水處理系統，其特征在于，所述載體為生物載體(142)或緩釋碳源(143)中的任意一種或多種組合；所述第一自養反硝化填料(141)和第二自養反硝化填料層(224)的填料自養反硝化有效成分包括硫單質、硫化物、硫-鐵硫化物、硫代硫酸鹽中的任意一種或一種以上的組合，第一自養反硝化填料(141)當量直徑為3-10mm；第二自養反硝化填料層(224)的填料當量直徑為2-10cm，石灰石的當量直徑為5-15cm；所述第一自養反硝化填料(141)和載體體積比為5:1-1:1。
4.根據權利要求1所述的低碳氮比污水處理系統，其特征在于，所述1段缺氧區(12)和2段缺氧區(14)底部設置有曝氣裝置(17)，曝氣方式采用間歇曝氣；所述1段缺氧區(12)和2段缺氧區(14)水力停留時間分別為1-3h、0.5-2.5h，反硝化容積負荷為0.6-1kgNO3-N/(m3填料·d)。
5.根據權利要求1所述的低碳氮比污水處理系統，其特征在于，所述1段好氧區(13)和2段好氧區(15)內部設有辮帶式生物填料(18)，底部設置有曝氣裝置(17)。
6.根據權利要求1所述的低碳氮比污水處理系統，其特征在于，所述尾水提升區(22)包括順次連接的提升1區(221)、提升2區(222)、提升3區(223)，所述尾水提升區(22)內部填充的第二自養反硝化填料層(224)中的填料和石灰石層(225)中的石灰石體積比為15:1-5:1，填充率為50％-80％，填充高度為0.5-1.6m，水力停留時間為0.5d-3d，表面水力負荷為0.5-1.5m3/(m2·d)。
7.根據權利要求6所述的低碳氮比污水處理系統，其特征在于，所述配水區(21)與尾水提升區(22)連接一側壁上開孔，并連通若干根配水管(211)，所述提升1區(221)與提升2區(222)連接一側下方壁上開孔，連接有若干根集水管(212)，所述提升2區(222)與提升3區(223)連接一側壁上開孔，連接有若干根配水管(211)，所述提升3區(223)與出水區(23)連接一側下方壁上開孔，連接有若干根集水管(212)，出水區(23)連接有可伸縮出水管(231)。
8.根據權利要求7所述的低碳氮比污水處理系統，其特征在于，所述配水管(211)管壁開有若干孔洞，開孔方式為向上45°交錯對側開孔，孔間距為30-50cm，孔徑為10mm-50mm，孔徑隨水流徑向依次增大。
9.根據權利要求8所述的低碳氮比污水處理系統，其特征在于，所述集水管(212)管壁開有若干孔洞，開孔方式為向下45°對側開孔，孔間距為30-50cm，孔徑為10mm-50mm，孔徑大小一致。
10.根據權利要求1所述的低碳氮比污水處理系統，其特征在于，所述沉淀出水區(16)內部設置有斜管填料層(161)。
發明內容
針對現有技術的不足，本發明提供一種低碳氮比污水處理系統，采用硫自養反硝化技術為核心，不僅處理效率高效，而且出水穩定，不存在二次污染問題，運營費用低。
為實現上述目的，本發明提供如下技術方案：
一種低碳氮比污水處理系統，包括生化處理單元，生化處理單元包括順次連接的厭氧區、1段缺氧區、1段好氧區、2段缺氧區、2段好氧區和沉淀出水區；其中，所述2段缺氧區內部設有多條支撐桿，內部裝填有第一自養反硝化填料和載體的懸浮外殼成串垂直懸掛于2段缺氧區(14)的支撐桿上；支撐桿焊接于設備內壁上的角鐵上，或者直接焊接于設備內壁。
尾水提升單元，包括順次連接的配水區、尾水提升區和出水區；所述尾水提升區內部自下而上設有第二自養反硝化填料層和石灰石層；
生化處理單元的沉淀出水區通過出水管連接尾水提升單元配水區；
優選地，所述相鄰支撐桿之間間距為5-10cm，所述鄰近的懸浮外殼之間中心間距為5-15cm。
優選地，所述第一自養反硝化填料和載體體積比為5:1-1:1。
優選地，所述載體為生物載體或緩釋碳源中的任意一種或多種組合；所述第一自養反硝化填料和第二自養反硝化填料層的填料自養反硝化有效成分包括硫單質、硫化物、硫-鐵硫化物、硫代硫酸鹽中的任意一種或一種以上的組合，第一自養反硝化填料當量直徑為3-10mm。第二自養反硝化填料層的填料當量直徑為2-10cm，石灰石層中的石灰石當量直徑為5-15cm。生物載體包括MBBR填料、聚氨酯海綿填料、火山石填料等；緩釋碳源包括天然緩釋碳源和人工合成及改性緩釋碳源。天然緩釋碳源如玉米芯緩釋碳源、農作物秸稈緩釋碳源、木屑緩釋碳源等；人工合成及改性緩釋碳源如酸堿改性農作物緩釋碳源、聚己內酯(PCL)/淀粉共混物緩釋碳源、聚丁二酸丁二醇酯(PBS)/聚乳酸(PLA)共混物緩釋碳源等。
優選地，所述1段缺氧區和2段缺氧區底部設置有曝氣裝置，曝氣方式采用間歇曝氣。
優選地，所述1段缺氧區和2段缺氧區水力停留時間分別為1-3h、0.5-2.5h，反硝化容積負荷為0.6-1kgNO3-N/(m3填料·d)；
優選地，所述1段好氧區和2段好氧區底部設置有曝氣裝置，內部設有辮帶式生物填料，辮帶式生物填料懸掛填充于1段好氧區和2段好氧區的內部，所述曝氣裝置曝氣方式采用連續曝氣。
優選地，所述尾水提升區包括順次連接的提升1區、提升2區、提升3區。
石灰石為硫自養反硝化反應提供堿度，由于其粒徑較大，其相應體積也較大，同時為保證第二自養反硝化填料中的有效成分能夠被充分利用，發生硫自養反硝化作用，優選第二自養反硝化填料和石灰石體積比為15:1-5:1，填充率為50％-80％，填充高度為0.5-1.6m。
優選第二自養反硝化填料層填料中的有效成分為易溶解物質如硫化物、硫代硫酸鹽時水力停留時間可縮短，當有效成分為難溶解物質如硫單質、硫-鐵硫化物等時為了保證反硝化作用徹底，可適當延長水力停留時間，優選水力停留時間為0.5d-3d；由于尾水提升區水流方式為下行-上行垂直流，水力負荷較高，同時填充有填料，因此對于水力和污染物消減負荷增加，優選表面水力負荷為0.5-1.5m3/(m2·d)。
優選地，所述配水區與尾水提升區連接一側壁上開孔，連接有若干根配水管，所述提升1區與提升2區連接一側下方壁上開孔，連接有若干根集水管，所述提升2區與提升3區連接一側壁上開孔，連接有若干根配水管，所述提升3區與出水區連接一側下方壁上開孔，連接有若干根集水管，出水區連接有可伸縮出水管；順次連接的提升1區、提升2區、提升3區、出水區的水流方式為下行垂直流、上行垂直流、水平流、下行垂直流，水流通過側壁孔洞流通；
出水區連接有可伸縮出水管，通過出水管的伸長可調高尾水提升區的整體水位高度，可以一定程度延長水力停留時間，通過縮短出水管則可以降低水位高度，水力停留時間也相應縮短。
優選地，所述配水管管壁開有若干孔洞，開孔方式為向上45°交錯對側開孔，孔間距為30-50cm，孔徑為10mm-50mm，孔徑隨水流徑向依次增大。配水管開孔為向上45°交錯對側開孔，可以防止水中較大的雜質向下堵住開孔，向上開孔，雜質隨水流往后流動，即使堵住最后的開孔，也對配水均勻度影響較��；由于水力損失，配水管孔徑一致可能會導致前段配水較多，后段配水較少的情況，因此設置配水管孔徑隨水流方向依次增大，減少配水的不均勻程度。
優選地，所述集水管管壁開有若干孔洞，開孔方式為向下45°對側開孔，孔間距為30-50cm，孔徑為10mm-50mm，孔徑大小一致。集水管位于填料下方，若向上開孔，較為細小的填料會堵塞集水孔，導致提升2區和提升3區過水不暢，向下開孔則減少了細小填料堵塞的可能，由于集水管是淹沒出流，所以孔徑一致可以使得集水均勻度一致。
優選地，所述沉淀出水區設置有斜管填料層。斜管填料包括聚丙烯、乙丙共聚、聚氯乙烯等材質六角蜂窩填料，填充于沉淀出水區。
本發明的技術方案中，通過在缺氧區中設置自養反硝化填料和載體，極大的增加微生物負載量，形成大量硫自養反硝化微環境，可以穩定高效地去除污水中的氮素；并且通過懸掛懸浮球的方式設置反硝化脫氮填料，與傳統堆積形式完全不同，在運行過程中，無需進行反洗，大大減少了運行成本和運維難度。尾水提升單元利用自養反硝化填料進一步強化自養反硝化作用，以廉價的石灰石提供反應所需的堿度；尾水提升單元的配水管開孔方式減少了配水的不均勻程度，有效防止了進水堵塞問題。整個尾水提升單元常年無需運維，極大程度減少了運維成本，且總氮去除效率高。
本技術方案實現了自養反硝化作用，無需投加碳源可去除污水中的氮素，對于低碳氮比污水的治理效果顯著。
（發明人：鄧幫武;李廣宏;鄧捷;陳秀娟;李東;張江靈;周凱;潘軍）
