公布日：2023.03.17

申請日：2022.12.09

分類號：C02F9/00(2023.01)I;B01D5/00(2006.01)I;C02F1/00(2023.01)N;C02F1/24(2023.01)N;C02F1/32(2023.01)N

摘要

本發明公開了一種適用于工業金屬加工廢水循環處理設備，涉及廢水循環處理技術領域。該適用于工業金屬加工廢水循環處理設備，包括安裝架、過濾機構和安裝組件。該適用于工業金屬加工廢水循環處理設備，能夠通過控制第一水泵的啟動，使過濾筒對廢水內較大的雜質進行過濾，放置雜質對噴氣頭造成堵塞，實現對廢水進行循環過濾，能夠通過控制氣泵的啟動，氣泡帶出廢水內的雜質，控制電機的啟動，使雜質通過矩形洞口排出，減少雜質再次混合在廢水內，能夠通過轉動密封蓋對安裝盒的腔體內放水，方便度蒸汽進行快速冷凝，防止裝置外側過熱，控制第二水泵和蒸汽發生器的啟動，腔體內的水對蒸汽進行冷凝，防止安裝盒內蒸汽外露。

權利要求書

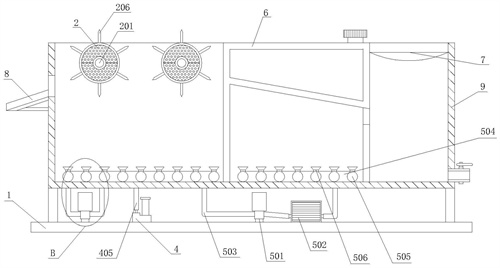

1.一種適用于工業金屬加工廢水循環處理設備，其特征在于，包括：安裝架(1)，頂部固定安裝有放置盒(9)；過濾機構(2)，設于放置盒(9)的內側，過濾機構(2)包括轉動桿(201)和電機(202)，放置盒(9)的內側轉動安裝有兩組轉動桿(201)，放置盒(9)的外側固定安裝有支撐板，支撐板上固定安裝有電機(202)；安裝組件，包括循環機構(3)、氣浮機構(4)和冷凝機構(5)，循環機構(3)設于安裝架(1)的內側底部且位于過濾機構(2)的下方，氣浮機構(4)設于安裝架(1)的內側底部且位于循環機構(3)的一側，冷凝機構(5)設于安裝架(1)的內側底部且位于氣浮機構(4)的外側。

2.根據權利要求1所述的一種適用于工業金屬加工廢水循環處理設備，其特征在于：所述過濾機構(2)還包括過濾筒(203)、皮帶輪(204)、皮帶(205)和刮板(206)，放置盒(9)的外側開設有洞口，轉動桿(201)穿過洞口延伸至放置盒(9)的外側，電機(202)的輸出軸通過聯軸器固定安裝一組轉動桿(201)，轉動桿(201)的外壁上固定安裝有皮帶輪(204)，兩組皮帶輪(204)之間套設安裝有皮帶(205)，轉動桿(201)的外壁上固定安裝有過濾筒(203)，過濾筒(203)的外壁上固定安裝有多組刮板(206)。

3.根據權利要求2所述的一種適用于工業金屬加工廢水循環處理設備，其特征在于：所述循環機構(3)包括放水管(301)、固定管(302)、第一水泵(303)和導水管(304)，安裝架(1)的內側底部固定安裝他第一水泵(303)，放置盒(9)的外側開設有安裝洞口，安裝洞口內固定安裝有放水管(301)，過濾筒(203)轉動安裝在放水管(301)的外壁上，放水管(301)的外側固定連接有第一水泵(303)，放置盒(9)的底部開設有出水口，出水口內固定連接有一組導水管(304)，一組導水管(304)的一端固定連接第一水泵(303)的輸入端，第一水泵(303)的輸出端固定連接有另一組導水管(304)，另一組導水管(304)的一端固定連接固定管(302)。

4.根據權利要求3所述的一種適用于工業金屬加工廢水循環處理設備，其特征在于：所述氣浮機構(4)包括出氣管(401)、出氣連接管(402)、噴氣頭(403)、氣泵(404)和導氣管(405)，安裝架(1)的內側底部固定安裝有氣泵(404)，放置盒(9)的內側固定安裝有出氣連接管(402)，出氣連接管(402)的外側開設有多組穿孔，穿孔內固定連接有出氣管(401)，出氣管(401)的外側開設有多組出氣口，出氣口內固定安裝有噴氣頭(403)，氣泵(404)的輸出端固定連接有導氣管(405)，導氣管(405)的一端固定連接出氣連接管(402)。

5.根據權利要求4所述的一種適用于工業金屬加工廢水循環處理設備，其特征在于：所述冷凝機構(5)包括第二水泵(501)、蒸汽發生器(502)、導管(503)、第二水泵(501)、噴氣管(505)和出氣頭(506)，安裝架(1)的內側底部固定安裝有第二水泵(501)和蒸汽發生器(502)，第二水泵(501)和蒸汽發生器(502)之間固定連接有連接管，放置盒(9)的內側底部固定安裝有蒸汽連接管(504)，蒸汽連接管(504)的外側開設有多組安裝穿孔，安裝穿孔內固定連接有噴氣管(505)，噴氣管(505)的頂部開設有多組噴氣口，噴氣口內固定安裝有出氣頭(506)，放置盒(9)的底部開設有開口，開口內固定連接有一組導管(503)，一組導管(503)的一端固定連接第二水泵(501)的輸入端，放置盒(9)的頂部開設有安裝開口，安裝開口內固定安裝有另一組導管(503)，另一組導管(503)的一端固定連接蒸汽發生器(502)的輸出端。

6.根據權利要求5所述的一種適用于工業金屬加工廢水循環處理設備，其特征在于：所述放置盒(9)的內側固定安裝有安裝盒(6)，安裝盒(6)的內側設置有腔體，安裝盒(6)的頂部開設有入水口，入水口內固定安裝有入水管道，入水管道外螺紋安裝有密封蓋。

7.根據權利要求6所述的一種適用于工業金屬加工廢水循環處理設備，其特征在于：所述放置盒(9)的外側開設有矩形洞口，矩形洞口內外固定安裝有導板(8)。

8.根據權利要求7所述的一種適用于工業金屬加工廢水循環處理設備，其特征在于：所述安裝盒(6)和放置盒(9)之間固定安裝有紫外線消毒燈(7)，放置盒(9)的外側開設有排水口，排水口捏固定安裝有排水管道，排水管道和放水管(301)內設置有閥門。

發明內容

本發明的目的在于至少解決現有技術中存在的技術問題之一，提供一種適用于工業金屬加工廢水循環處理設備，能夠解決不易對廢水內較大的雜質進行過濾、不易對氣浮排出的細小雜質進行收集、不易對廢水進行快速冷凝的問題。

為實現上述目的，本發明提供如下技術方案：一種適用于工業金屬加工廢水循環處理設備，包括：

安裝架，頂部固定安裝有放置盒；

過濾機構，設于放置盒的內側，過濾機構包括轉動桿和電機，放置盒的內側轉動安裝有兩組轉動桿，放置盒的外側固定安裝有支撐板，支撐板上固定安裝有電機；

安裝組件，包括循環機構、氣浮機構和冷凝機構，循環機構設于安裝架的內側底部且位于過濾機構的下方，氣浮機構設于安裝架的內側底部且位于循環機構的一側，冷凝機構設于安裝架的內側底部且位于氣浮機構的外側。

優選的，所述過濾機構還包括過濾筒、皮帶輪、皮帶和刮板，放置盒的外側開設有洞口，轉動桿穿過洞口延伸至放置盒的外側，電機的輸出軸通過聯軸器固定安裝一組轉動桿，轉動桿的外壁上固定安裝有皮帶輪，兩組皮帶輪之間套設安裝有皮帶，轉動桿的外壁上固定安裝有過濾筒，過濾筒的外壁上固定安裝有多組刮板，控制電機的啟動，在皮帶輪和皮帶的傳動作用下，使刮板轉動推動雜質，使雜質通過矩形洞口排出，減少雜質再次混合在廢水內，減少返工次數。

優選的，所述循環機構包括放水管、固定管、第一水泵和導水管，安裝架的內側底部固定安裝他第一水泵，放置盒的外側開設有安裝洞口，安裝洞口內固定安裝有放水管，過濾筒轉動安裝在放水管的外壁上，放水管的外側固定連接有第一水泵，放置盒的底部開設有出水口，出水口內固定連接有一組導水管，一組導水管的一端固定連接第一水泵的輸入端，第一水泵的輸出端固定連接有另一組導水管，另一組導水管的一端固定連接固定管，能夠通過控制第一水泵的啟動，使導水管、固定管和放水管對過濾筒內導入廢水，使過濾筒對廢水內較大的雜質進行過濾，放置雜質對噴氣頭造成堵塞，方便噴氣頭對廢水內噴出氣泡，減少對裝置的損害，提高裝置使用壽命，實現對廢水進行循環過濾，提高過濾效果，提高工作效率，實用性強。

優選的，所述氣浮機構包括出氣管、出氣連接管、噴氣頭、氣泵和導氣管，安裝架的內側底部固定安裝有氣泵，放置盒的內側固定安裝有出氣連接管，出氣連接管的外側開設有多組穿孔，穿孔內固定連接有出氣管，出氣管的外側開設有多組出氣口，出氣口內固定安裝有噴氣頭，氣泵的輸出端固定連接有導氣管，導氣管的一端固定連接出氣連接管，能夠通過控制氣泵的啟動，使噴氣頭對廢水噴出氣泡，氣泡帶出廢水內的雜質，使雜質漂浮在水面上，減少人工操作。

優選的，所述冷凝機構包括第二水泵、蒸汽發生器、導管、第二水泵、噴氣管和出氣頭，安裝架的內側底部固定安裝有第二水泵和蒸汽發生器，第二水泵和蒸汽發生器之間固定連接有連接管，放置盒的內側底部固定安裝有蒸汽連接管，蒸汽連接管的外側開設有多組安裝穿孔，安裝穿孔內固定連接有噴氣管，噴氣管的頂部開設有多組噴氣口，噴氣口內固定安裝有出氣頭，放置盒的底部開設有開口，開口內固定連接有一組導管，一組導管的一端固定連接第二水泵的輸入端，放置盒的頂部開設有安裝開口，安裝開口內固定安裝有另一組導管，另一組導管的一端固定連接蒸汽發生器的輸出端，能夠通過轉動密封蓋對安裝盒的腔體內放水，方便度蒸汽進行快速冷凝，防止裝置外側過熱，對周圍的操作者造成損害，降低安全隱患，控制第二水泵和蒸汽發生器的啟動，使出氣頭對安裝盒內噴出蒸汽，腔體內的水對蒸汽進行冷凝，防止安裝盒內蒸汽外露，降低蒸汽揮發效率，使安裝盒的內側頂部附著有水珠。

優選的，所述放置盒的內側固定安裝有安裝盒，安裝盒的內側設置有腔體，安裝盒的頂部開設有入水口，入水口內固定安裝有入水管道，入水管道外螺紋安裝有密封蓋，水珠在安裝盒內側頂部的導流下流入放置盒內進行收集。

優選的，所述放置盒的外側開設有矩形洞口，矩形洞口內外固定安裝有導板，結構簡單，使用方便，降低勞動負擔。

優選的，所述安裝盒和放置盒之間固定安裝有紫外線消毒燈，放置盒的外側開設有排水口，排水口捏固定安裝有排水管道，排水管道和放水管內設置有閥門，紫外線消毒燈對收集的水進行消毒滅菌，有利于推廣和使用。

與現有技術相比，本發明的有益效果是：

(1)、該適用于工業金屬加工廢水循環處理設備，通過放水管、固定管、第一水泵和導水管的配合使用，能夠通過控制第一水泵的啟動，使導水管、固定管和放水管對過濾筒內導入廢水，使過濾筒對廢水內較大的雜質進行過濾，放置雜質對噴氣頭造成堵塞，方便噴氣頭對廢水內噴出氣泡，減少對裝置的損害，提高裝置使用壽命，實現對廢水進行循環過濾，提高過濾效果，提高工作效率，實用性強。

(2)、該適用于工業金屬加工廢水循環處理設備，通過出氣管、出氣連接管、噴氣頭、氣泵和導氣管的配合使用，能夠通過控制氣泵的啟動，使噴氣頭對廢水噴出氣泡，氣泡帶出廢水內的雜質，使雜質漂浮在水面上，減少人工操作，降低勞動負擔，控制電機的啟動，在皮帶輪和皮帶的傳動作用下，使刮板轉動推動雜質，使雜質通過矩形洞口排出，減少雜質再次混合在廢水內，減少返工次數，結構簡單，使用方便。

(3)、該適用于工業金屬加工廢水循環處理設備，通過第二水泵、蒸汽發生器、導管、蒸汽連接管、噴氣管和出氣頭的配合使用，能夠通過轉動密封蓋對安裝盒的腔體內放水，方便度蒸汽進行快速冷凝，防止裝置外側過熱，對周圍的操作者造成損害，降低安全隱患，控制第二水泵和蒸汽發生器的啟動，使出氣頭對安裝盒內噴出蒸汽，腔體內的水對蒸汽進行冷凝，防止安裝盒內蒸汽外露，降低蒸汽揮發效率，使安裝盒的內側頂部附著有水珠，水珠在安裝盒內側頂部的導流下流入放置盒內進行收集，紫外線消毒燈對收集的水進行消毒滅菌，有利于推廣和使用。

（發明人：李富勇;唐剛;黃明忠;黃安軍;徐筠;張衛健）
