公布日：2023.01.31
申請日：2022.10.19
分類號：C02F3/12(2006.01)I;C02F11/02(2006.01)I;C02F101/30(2006.01)N
摘要
本發明公開了一種基于EBR工藝的生態化系統及排放的污水處理方法，涉及污水處理技術領域，針對現有的污水處理效果有限的問題，現提出如下方案，其包括EBR生化處理模塊，所述EBR生化處理模塊包括生化池，所述生化池的內側設置有EBR填料、微生物菌、有機物、曝氣機構，所述有機物懸浮在生化池的內側，所述微生物菌設置在EBR填料的內部，所述曝氣機構位于生化池的底部，本發明通過EBR填料可以增強生物活性和生物總量，利用生物協調作用提高轉碳率，強化生物脫總氮的同時實現剩余有機污泥減少70%以上的目標，增加生物種群和延長生物鏈，同時控制合理的營養配比和工藝條件，實現高效低耗脫總氮和實現污泥減量的目的。
權利要求書

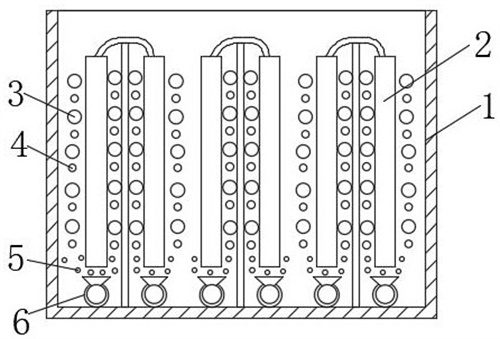

1.一種基于EBR工藝的生態化系統，其特征在于，包括EBR生化處理模塊，所述EBR生化處理模塊包括生化池（1），所述生化池（1）的內側設置有EBR填料（2）、微生物菌（3）、有機物（4）、曝氣機構（6），所述有機物（4）懸浮在生化池（1）的內側，所述微生物菌（3）設置在EBR填料（2）的內部，所述曝氣機構（6）位于生化池（1）的底部，所述EBR填料（2）為生物懸浮填料，所述生物懸浮填料采用蜂窩結構，所述有機物包括維生素A3E6-6E6IU/L、維生素D31E6-2.5E6IU/L、維生素E1000-6000mg/l、維生素B11000-2500mg/l、維生素B61000-5000mg/l、維生素B125-8mg/l、泛酸鈣2500-5000mg/l、葉酸10-25mg/l、煙酰胺1000-4000mg/l、賴氨酸1000-5500mg/l、蛋氨酸1000-5000mg/l、色氨酸1000-2000mg/l。
2.根據權利要求1所述的一種基于EBR工藝的生態化系統，其特征在于，所述EBR填料（2）上附著有生物膜和后生動物，所述后生動物包括輪蟲、線蟲、寡毛類動物、浮游甲殼動物。
3.根據權利要求2所述的一種基于EBR工藝的生態化系統及排放的污水處理方法，其特征在于，所述生物膜厚度為50-200pm，所述生物膜由外到內依次為有氧生物膜、兼氧生物膜與厭氧生物膜。
4.根據權利要求1所述的一種基于EBR工藝的生態化系統及排放的污水處理方法，其特征在于，所述曝氣機構（6）包括位于生化池（1）內側底部的多個散氣管，多個所述散氣管的一端設置有位于生化池（1）外側的氣泵，多個所述散氣管的另一端設置有從生化池（1）底部向上噴氣的噴頭，多個所述噴頭在生化池（1）的內側底部吹入空氣（5）。
5.一種基于EBR工藝的生態化系統排放的污水處理方法，其特征在于，包括以下步驟：S1：將污水通入生化池，使得污水流過生化池；S2：打開曝氣機構，使得空氣通過噴頭從生化池的底部向上流動，使得EBR填料上的微生物菌進行硝化反應，使得60-80%的硝化發生在生物膜上；S3：增加生物總量并延長食物鏈，利用原生動物捕食剩余細菌，后生動物逐級捕食原生動物，實現生態平衡，提高轉碳率，從而減少了剩余污泥的總體積，實現剩余有機污泥減少70%。
6.根據權利要求5所述的一種基于EBR工藝的生態化系統排放的污水處理方法，其特征在于，硝化菌連續不斷地動態脫落，并對活性污泥進行硝化菌接種，生物膜的VSS比例高達90-95%，生物膜的活性更高。
發明內容
本發明提出的一種基于EBR工藝的生態化系統及排放的污水處理方法，解決了污泥處理效果有限的問題。
為了實現上述目的，本發明采用了如下技術方案：一種基于EBR工藝的生態化系統，包括EBR生化處理模塊，所述EBR生化處理模塊包括生化池，所述生化池的內側設置有EBR填料、微生物菌、有機物、曝氣機構，所述有機物懸浮在生化池的內側，所述微生物菌設置在EBR填料的內部，所述曝氣機構位于生化池的底部，所述有機物包括維生素A3E6-6E6IU/L、維生素D31E6-2.5E6IU/L、維生素E1000-6000mg/l、維生素B11000-2500mg/l、維生素B61000-5000mg/l、維生素B125-8mg/l、泛酸鈣2500-5000mg/l、葉酸10-25mg/l、煙酰胺1000-4000mg/l、賴氨酸1000-5500mg/l、蛋氨酸1000-5000mg/l、色氨酸1000-2000mg/l。
優選的，所述EBR填料包括生物懸浮填料，所述生物懸浮填料采用蜂窩結構。
優選的，所述EBR填料上附著有生物膜和后生動物，所述后生動物包括輪蟲、線蟲、寡毛類動物、浮游甲殼動物。
優選的，所述生物膜厚度為50-200pm，所述后生動物包括輪蟲、線蟲、寡毛類動物、浮游甲殼動物。
優選的，所述曝氣機構包括位于生化池內側底部的多個散氣管，多個所述散氣管的一端設置有位于生化池外側的氣泵，多個所述散氣管的另一端設置有從生化池底部向上噴氣的噴頭。
一種基于EBR工藝的生態化系統排放的污水處理方法，包括以下步驟：S1：將污水通入生化池，使得污水流過生化池；S2：打開曝氣機構，使得空氣通過噴頭從生化池的底部向上流動，使得EBR填料上的微生物菌進行硝化反應，使得60-80%的硝化發生在生物膜上；S3：增加生物總量并延長食物鏈，利用原生動物捕食剩余細菌，后生動物逐級捕食原生動物，實現生態平衡，提高轉碳率，從而減少了剩余污泥的總體積，實現剩余有機污泥減少70%。
本發明的有益效果：1、通過EBR工藝比傳統的活性污泥法微生物活性更高，氨氮、總氮、CODcr、BOD5去除效率更好，出水水質可以達到類IV類水體標準；經破壞性試驗證明，EBR工藝具有極強的抗沖擊性，可經受溫度、水量、污水成分、污水毒性變化的沖擊，即使在北方(比如天津地區)的冬季也可保證穩定、高效的處理效果；EBR工藝具有操作簡便，使用壽命長等特點，剩余有機污泥減量70%以上，可極大節省剩余污泥處理成本。曝氣系統不堵塞，可在線檢修，填料使用壽命可達10年以上，可在線更換；EBR工藝具有靈活性的特點，對場地要求小，可與AAO、氧化溝、SBR等工藝有機結合，適用于各種池型，不需擴容即可實現升級改造；天津地區工程實例實現一級B直接升級改造為類IV類水體標準，可根據進水情況變化靈活調整填料數量，保證處理效率。
2、通過EBR填料可以增強生物活性和生物總量，利用生物協調作用提高轉碳率，強化生物脫總氮的同時實現剩余有機污泥減少70%以上的目標，增加生物種群和延長生物鏈，同時控制合理的營養配比和工藝條件，實現高效低耗脫總氮和實現污泥減量的目的；不受紅蟲侵?jǐn)_，填料基本沒有損耗，使用壽命可達到10年以上。
（發明人：焦陽）
