公布日：2023.03.14
申請日：2022.12.23
分類號：C02F9/00(2023.01)I;C01G49/14(2006.01)I;C01B25/37(2006.01)I;C02F103/34(2023.01)N;C02F1/72(2023.01)N;C02F1/00(2023.01)N;C02F1/66(2023.01)N;
C02F1/52(2006.01)N;C02F1/56(2006.01)N;C02F101/10(2023.01)N
摘要
本發明提供了一種磷酸鐵生產廢水的資源化處理方法。本發明實現了磷酸鐵生產中合成廢水和洗滌廢液的處理和資源化利用，本發明置換反應系統處理后的濾液可制備成磷酸鈉溶液，回用于磷酸鐵生產過程，置換反應系統處理后的污泥一部分可直接用于除磷工序1中調節pH值，另一部分可制備硫酸鐵溶液，制備的硫酸鐵溶液一部分可用于除磷工序2，另一部分可以外售，獲得資源化處理的經濟效益，實現了磷酸鐵生產廢水的處理和充分利用，資源化程度高于現有技術。而且本發明還利用氫氧化鐵污泥調節pH值，實現了氫氧化鐵污泥的循環利用，減少堿的用量和成本，且不會引入其他雜質離子，便于后續工藝處理。
權利要求書
1.一種磷酸鐵生產廢水的零排放資源化處理方法，其特征在于，包括以下步驟：1)將磷酸鐵生產廢水經過氧化工序和加入pH調節劑1后，得到一步除磷產物；2)向上述步驟得到的一步除磷產物中加入硫酸鐵溶液和pH值調節劑2，再加入絮凝劑沉淀后，得到二步除磷產物；所述二步除磷產物包括污泥1和濾液1；3)向上述步驟得到的混合污泥加入氫氧化鈉，進行置換反應后，過濾得到污泥2和濾液2；4)將上述步驟得到的濾液2加入磷酸再次調節pH值后，得到磷酸鈉溶液，返回磷酸鐵生產工藝中；將上述步驟得到的污泥2中的一部分返回步驟1)中作為pH調節劑1，另一部分加入硫酸調節pH值后，得到硫酸鐵溶液，返回步驟2)中。
2.根據權利要求1所述的資源化處理方法，其特征在于，所述磷酸鐵生產廢水包括磷酸鐵合成廢水和/或洗滌廢水；所述氧化工序包括加入雙氧水或過硫酸鹽作為氧化劑進行氧化；所述雙氧水與磷酸鐵生產廢水中的亞鐵離子的摩爾比為(1.05-1.1)：1；所述過硫酸鹽與磷酸鐵生產廢水中的亞鐵離子的摩爾比為(0.52-0.55)：1。
3.根據權利要求1所述的資源化處理方法，其特征在于，所述步驟1)中的pH調節劑1為污泥2；所述步驟1)加入pH調節劑1后的pH值為2-2.5。
4.根據權利要求1所述的資源化處理方法，其特征在于，所述步驟2)中加入的硫酸鐵溶液與所述一步除磷產物中的正磷酸根的摩爾比為(1.1-1.2)：1。
5.根據權利要求1所述的資源化處理方法，其特征在于，所述步驟2)中的pH值調節劑2為氫氧化鈉；所述步驟2)加入pH值調節劑2后的pH值為3.5-4。
6.根據權利要求1所述的資源化處理方法，其特征在于，所述絮凝劑包括PAM；所述PAM的投料量為2-5mL/L；所述PAM包括2‰的PAM溶液。
7.根據權利要求1所述的資源化處理方法，其特征在于，二步除磷產物中的濾液1進入了后續廢水處理工序；所述污泥1為含磷酸鐵和氫氧化鐵的混合污泥。
8.根據權利要求1所述的資源化處理方法，其特征在于，所述步驟3)加入氫氧化鈉后的pH值為12-12.5；所述置換反應的溫度為40-70℃；所述置換反應的時間為2-4小時。
9.根據權利要求1所述的資源化處理方法，其特征在于，所述置換反應后過濾產生的濾液2為含有氫氧化鈉和磷酸鈉的混合物；所述置換反應后過濾產生的污泥2為氫氧化鐵污泥。
10.根據權利要求1所述的資源化處理方法，其特征在于，所述步驟4)中濾液2加入磷酸后的pH值為10-10.5；所述污泥2加入硫酸后的pH值為2-2.5，得到的硫酸鐵溶液中的一部分返回步驟2)中，另一部分作為除磷劑。
發明內容
有鑒于此，本發明要解決的技術問題在于提供一種磷酸鐵生產廢水處理方法，特別是一種磷酸鐵生產廢水的資源化處理方法。本發明真正實現了磷酸鐵生產中合成洗滌廢液中的磷和鐵資源化利用，實現了磷酸鐵生產廢水中磷酸根和鐵離子回收，廢水中磷酸根、鐵離子的回收率達到95％以上。

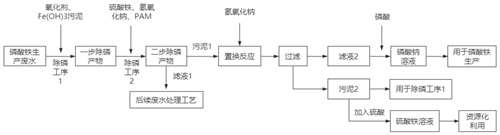

本發明提供了一種磷酸鐵生產廢水的資源化處理方法，包括以下步驟：
1)將磷酸鐵生產廢水經過氧化工序(亞鐵氧化成為三價鐵)和加入pH調節劑1后，得到一步除磷產物(三價鐵離子、正磷酸根等)；
2)向上述步驟得到的一步除磷產物中加入硫酸鐵溶液和pH值調節劑2，再加入絮凝劑沉淀后，得到二步除磷產物(污泥1和濾液1)；
3)向上述步驟得到的污泥1加入氫氧化鈉，進行置換反應后，過濾得到污泥2和濾液2；
4)將上述步驟得到的濾液2加入磷酸再次調節pH值后，得到磷酸鈉溶液，返回磷酸鐵生產工藝中；
將上述步驟得到的污泥2中的一部分返回步驟1)中作為pH值調節劑1，另一部分加入硫酸調節pH值后，得到硫酸鐵溶液，返回步驟2)中。
優選的，所述磷酸鐵生產廢水包括磷酸鐵合成廢水和/或洗滌廢水；
所述氧化工序包括加入雙氧水或過硫酸鹽作為氧化劑進行氧化；
所述雙氧水與磷酸鐵生產廢水中的亞鐵離子的摩爾比為(1.05-1.1)：1；
所述過硫酸鹽與磷酸鐵生產廢水中的亞鐵離子的摩爾比為(0.52-0.55)：1。
優選的，所述步驟1)中的pH調節劑1為污泥2；
所述步驟1)加入pH調節劑1后的pH值為2-2.5。
優選的，所述步驟2)中加入的硫酸鐵溶液與所述一步除磷產物中的正磷酸根的摩爾比為(1.1-1.2)：1。
優選的，所述步驟2)中的pH值調節劑2為氫氧化鈉；
所述步驟2)加入pH值調節劑2后的pH值為3.5-4。
優選的，所述絮凝劑包括PAM；
所述PAM的投料量為2-5mL/L；
所述PAM包括2‰的PAM溶液。
優選的，二步除磷產物中的濾液1進入了后續廢水處理工序；
所述污泥1為含磷酸鐵和氫氧化鐵的混合污泥。
優選的，所述步驟3)加入氫氧化鈉后的pH值為12-12.5；
所述置換反應的溫度為40-70℃；
所述置換反應的時間為2-4小時。
優選的，所述置換反應后過濾產生的濾液2為含有氫氧化鈉和磷酸鈉的混合物；
所述置換反應后過濾產生的污泥2為氫氧化鐵污泥。
優選的，所述步驟4)中濾液2加入磷酸后的pH值為10-10.5；
所述污泥2加入硫酸后的pH值為2-2.5，得到的硫酸鐵溶液中的一部分返回步驟2)中，另一部分作為除磷劑。
本發明提供了一種磷酸鐵生產廢水的資源化處理方法。與現有技術相比，本發明提供的磷酸鐵生產廢水的資源化處理方法，真正實現了磷酸鐵生產中合成廢水和洗滌廢液的處理和資源化利用，本發明置換反應系統處理后的濾液2可制備成磷酸鈉溶液，回用于磷酸鐵生產過程，置換反應系統處理后的污泥2一部分可直接用于除磷工序1中調節pH值，另一部分可制備硫酸鐵溶液，制備的硫酸鐵溶液一部分可用于除磷工序2，另一部分可以外售，獲得資源化處理的經濟效益，實現了磷酸鐵生產廢水的處理和充分利用，資源化程度高于現有技術。而且本發明還利用氫氧化鐵污泥調節pH值，并實現了氫氧化鐵污泥的循環利用，減少堿的用量和成本,且不會引入其他雜質離子，便于后續工藝處理。
工業化運行結果表明，本發明實現了磷酸鐵生產廢水的零排放、磷酸根和鐵離子回收，廢水中磷酸根、鐵離子的回收率達到95％以上。
（發明人：許海亮;余華東;周鳳祥;朱斌來;鐘曉麗;呂杰;李晟昊）
