公布日：2023.03.03
申請日：2022.12.09
分類號：B01D53/00(2006.01)I;F23G7/06(2006.01)I;F23G5/027(2006.01)I;B09B3/40(2022.01)I
摘要
本發明涉及畜禽尸體處理設備領域，公開了一種火爐污水廢氣裂解器及其處理系統，包括箱體和、燃燒機，箱體內設置有燃燒腔體，燃燒機端部伸入燃燒腔體內，箱體內設置有管道組件，管道組件包括進氣管、出氣管和連接在進氣管和出氣管之間的裂解管，裂解管彎折穿過燃燒腔體。本發明具有以下優點和效果：通過管道組件將廢氣通入到燃燒腔體，燃燒腔體通過裂解管管壁對廢氣進行間接加熱對廢氣進行裂解，實現了對污水廢氣進行方便凈化的效果；裂解管彎折穿過燃燒腔體，延長了廢氣在燃燒爐內流動的時間，提高了裂解效率；設置多個裂解管，增大了裂解管的相對表面積，提高了廢氣與裂解管的接觸面積，從而進一步提高了裂解效果。
權利要求書

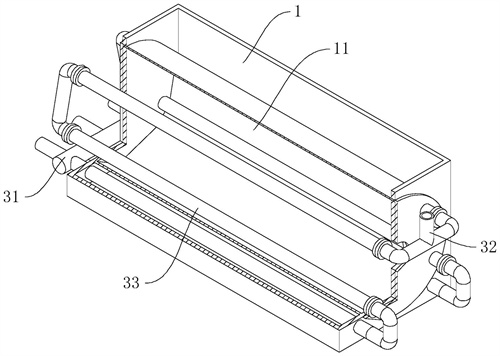

1.一種火爐污水廢氣裂解器，包括箱體和、燃燒機，所述箱體內設置有燃燒腔體，所述燃燒機端部伸入所述燃燒腔體內，其特征在于：所述箱體內設置有管道組件，所述管道組件包括進氣管、出氣管和連接在所述進氣管和出氣管之間的裂解管，所述裂解管彎折穿過所述燃燒腔體。
2.根據權利要求1所述的一種火爐污水廢氣裂解器，其特征在于：所述裂解管設置有多個。
3.根據權利要求1所述的一種火爐污水廢氣裂解器，其特征在于：所述裂解管內設置有兩排分隔板，兩排所述分隔板相對交錯設置在所述裂解管內。
4.根據權利要求1所述的一種火爐污水廢氣裂解器，其特征在于：所述出氣管的直徑小于所述進氣管的直徑。
5.根據權利要求1-4任一所述的一種火爐污水廢氣裂解器，其特征在于：所述箱體上設置有與所述燃燒腔體相連通的排風管道，所述排風管道上連接有排風風機。
6.一種使用權利要求5所述火爐污水廢氣裂解器的污水廢氣處理系統，其特征在于：包括火爐污水廢氣裂解器和化制罐，所述化制罐包括罐體和所述罐體相連通的進風管和出風管，所述進風管與所述排風管道相連通，所述出風管與所述進氣管相連通，所述出風管上連接有送風風機。
發明內容
本發明的目的是提供一種火爐污水廢氣裂解器，具有對化制產生的污水廢氣進行方便凈化的效果。
本發明的上述技術目的是通過以下技術方案得以實現的：一種火爐污水廢氣裂解器，包括箱體和、燃燒機，所述箱體內設置有燃燒腔體，所述燃燒機端部伸入所述燃燒腔體內，所述箱體內設置有管道組件，所述管道組件包括進氣管、出氣管和連接在所述進氣管和出氣管之間的裂解管，所述裂解管彎折穿過所述燃燒腔體。
通過采用上述技術方案，將化制罐內產生的污水廢氣通過管道組件將其倒入到燃燒腔體內，燃燒機在燃燒腔體內燃燒加熱，從而對裂解管的管壁進行加熱，污水廢氣穿過裂解管與高溫的裂解管的側壁相接觸從而實現對污水蒸汽的裂解，使廢氣達到排放標準，無需添加其他冷凝設備和污水處理設備。同時，裂解管彎折穿過燃燒腔體，延長了廢氣在燃燒爐內流動的時間，提高了裂解效率，避免了廢氣直接通入燃燒室造成的裂解不充分。使用本技術方案，同樣可以將介質油的導管通入到燃燒腔體內，燃燒機同時對裂解管和介質油導管進行加熱。
本發明的進一步設置為：所述裂解管設置有多個。
通過采用上述技術方案，設置多個裂解管，增大了裂解管的相對表面積，提高了廢氣與裂解管的接觸面積，從而進一步提高了裂解效果。
本發明的進一步設置為：所述裂解管內設置有兩排分隔板，兩排所述分隔板相對交錯設置在所述裂解管內。
通過采用上述技術方案，在裂解管內設置兩排相對交錯設置的的分隔板，分隔板對裂解管內的風道進行分隔，使得風道設置為折線形，進一步延長了廢氣在裂解管道內流動的時間；同時燃燒機對裂解管進行加熱的同時，熱量傳到到分隔板上，從而使得分隔板也對廢氣進行加熱裂解，進一步提高了裂解效率。
本發明的進一步設置為：所述出氣管的直徑小于所述進氣管的直徑。
通過采用上述技術方案，滯緩廢氣的排出，進一步延長廢氣在裂解管內流動的時間，提高了裂解效率。
本發明的進一步設置為：所述箱體上設置有與所述燃燒腔體相連通的排風管道，所述排風管道上連接有排風風機。
通過采用上述技術方案，排風風機將燃燒腔體中的熱氣導出，可將熱氣通入到化制罐內，對化制管內的固體進行干燥。
本發明還公開了一種使用火爐污水廢氣裂解器的污水廢氣處理系統，包括火爐污水廢氣裂解器和化制罐，所述化制罐包括罐體和所述罐體相連通的進風管和出風管，所述進風管與所述排風管道相連通，所述出風管與所述進氣管相連通，所述出風管上連接有送風風機。
通過采用上述技術方案，在罐體上連通進風管和出風管，在完成化制后，送風風機通過排風管將污水廢氣抽入到裂解器中進行裂解，燃燒腔體內熱氣被排風風機吹送到化制罐的罐體內，對罐體內固體進行干燥的同時，將化制管內的污水蒸汽推送到裂解器中。
本發明的有益效果是：
1.通過管道組件將廢氣通入到燃燒腔體，燃燒腔體通過裂解管管壁對廢氣進行間接加熱對廢氣進行裂解，實現了對污水廢氣進行方便凈化的效果；
2.裂解管彎折穿過燃燒腔體，延長了廢氣在燃燒爐內流動的時間，提高了裂解效率；
3.設置多個裂解管，增大了裂解管的相對表面積，提高了廢氣與裂解管的接觸面積，從而進一步提高了裂解效果；
4.在裂解管內設置兩排相對交錯設置的的分隔板，分隔板對裂解管內的風道進行分隔，使得風道設置為折線形，進一步延長了廢氣在裂解管道內流動的時間；同時燃燒機對裂解管進行加熱的同時，熱量傳到到分隔板上，從而使得分隔板也對廢氣進行加熱裂解，進一步提高了裂解效率。
（發明人：左長生）
