公布日：2023.03.07
申請日：2022.09.14
分類號：C02F9/00(2023.01)I;C02F1/461(2023.01)I;C02F1/467(2023.01)I;C02F1/72(2023.01)N;C02F101/30(2006.01)N
摘要
本發明公開了一種基于多級電化學循環氧化的污水處理系統，包括一級循環氧化系統，用于進行污水的初步氧化預處理，所述一級循環氧化系統包括構成回路的循環水箱和第一電化學反應單元；二級循環氧化系統，用于進行污水的深度氧化處理，所述二級循環氧化系統包括構成回路的深度氧化單元和第二電化學反應單元；沉淀系統，用于進行污水的沉淀以及泥水分離；切換回路系統，用于切換一級循環氧化系統與二級循環氧化系統、沉淀系統之間的連接通斷。本發明采用雙級循環氧化系統進行污水的電解氧化，且兩級循環氧化系統可以單獨控制，通過調節直流電源的電流大小改變對污水的處理效果，從而確保出水的穩定達標。
權利要求書

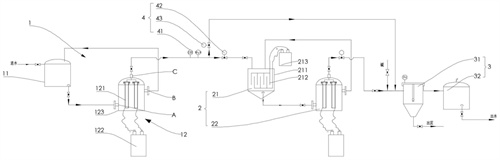

1.一種基于多級電化學循環氧化的污水處理系統，其特征在于：包括，一級循環氧化系統，用于進行污水的初步氧化預處理，所述一級循環氧化系統包括構成回路的循環水箱和第一電化學反應單元；二級循環氧化系統，用于進行污水的深度氧化處理，所述二級循環氧化系統包括構成回路的深度氧化單元和第二電化學反應單元；沉淀系統，用于進行污水的沉淀以及泥水分離；切換回路系統，用于切換一級循環氧化系統與二級循環氧化系統、沉淀系統之間的連接通斷。
2.根據權利要求1所述的一種基于多級電化學循環氧化的污水處理系統，其特征在于：所述第一電化學反應單元包括多組反應電極、第一直流電源，多組所述反應電極外設置有反應桶，多組所述反應電極間隔分布在反應桶內，所述反應桶上開設有循環進水口、循環出水口和排水口，所述循環進水口和循環出水口均與循環水箱連接，所述排水口連接反應電極和切換回路系統。
3.根據權利要求2所述的一種基于多級電化學循環氧化的污水處理系統，其特征在于：每組所述反應電極均包含陽極電極和陰極電極，所述陰極電極套設在陽極電極外側，所述第一直流電源與陽極電極、陰極電極連接。
4.根據權利要求1所述的一種基于多級電化學循環氧化的污水處理系統，其特征在于：所述沉淀系統包括依次管路連接的沉淀池和產水箱，所述沉淀池與第二電化學反應單元和切換回路系統連接。
5.根據權利要求4所述的一種基于多級電化學循環氧化的污水處理系統，其特征在于：所述切換回路系統包括水質監測儀、第一電磁閥和第二電磁閥，所述第一電磁閥和第二電磁閥并聯，所述第一電磁閥和第二電磁閥均與水質監測儀串聯，所述水質監測儀與第一電化學反應單元的排水口連接，所述第一電磁閥與深度氧化單元連接，所述第二電磁閥與沉淀池連接。
6.根據權利要求5所述的一種基于多級電化學循環氧化的污水處理系統，其特征在于：所述第一電磁閥和水質監測儀構成第一處理回路，所述第二電磁閥和水質監測儀構成第二處理回路。
7.根據權利要求6所述的一種基于多級電化學循環氧化的污水處理系統，其特征在于：當水質監測儀檢測的數據值低于設定值，則切換第一處理回路，當水質監測儀檢測的數據值超過設定值，則切換第二處理回路。
8.根據權利要求2所述的一種基于多級電化學循環氧化的污水處理系統，其特征在于：所述第二電化學反應單元與第一電化學反應單元結構相同。
9.根據權利要求5所述的一種基于多級電化學循環氧化的污水處理系統，其特征在于：所述深度氧化單元包括氧化池、鐵電極和第二直流電源，所述鐵電極安裝在深度氧化池內，所述第二直流電源與鐵電極連接。
10.一種基于多級電化學循環氧化的污水處理一體化裝置，其特征在于：包括方形池體、循環水箱、第一電化學反應單元、深度氧化單元和第二電化學反應單元，所述循環水箱、第一電化學反應單元、深度氧化單元和第二電化學反應單元均設置在池體內，所述深度氧化單元內部底端設置有曝氣系統，所述循環水箱與第一電化學反應單元通過管路構成回路，所述第一電化學反應單元和深度氧化單元單向管路連接，所述深度氧化單元與第二電化學反應通過管路構成回路，所述循環水箱設置有原水進水口，所述第二電化學反應單元設置有排放口。
發明內容
為了克服現有技術的不足，本發明的目的在于提供一種基于多級電化學循環氧化的污水處理系統及一體化裝置，旨在解決現有技術中采用板式電極存在其表面污染物傳質效果差，且電催化效率低，陰極電芬頓需要外加氧氣源，氧氣利用率低的問題。
本發明采取以下技術方案實現：一種基于多級電化學循環氧化的污水處理系統，包括，一級循環氧化系統，用于進行污水的初步氧化預處理，所述一級循環氧化系統包括構成回路的循環水箱和第一電化學反應單元；二級循環氧化系統，用于進行污水的深度氧化處理，所述二級循環氧化系統包括構成回路的深度氧化單元和第二電化學反應單元；沉淀系統，用于進行污水的沉淀以及泥水分離；切換回路系統，用于切換一級循環氧化系統與二級循環氧化系統、沉淀系統之間的連接通斷。
為優化上述技術方案，采取的具體措施還包括：進一步地，所述第一電化學反應單元包括多組反應電極、第一直流電源，多組所述反應電極外設置有反應桶，多組所述反應電極間隔分布在反應桶內，所述反應桶上開設有循環進水口、循環出水口和排水口，所述循環進水口和循環出水口均與循環水箱連接，所述排水口連接反應電極和切換回路系統。
進一步地，每組所述反應電極均包含陽極電極和陰極電極，所述陰極電極套設在陽極電極外側，所述第一直流電源與陽極電極、陰極電極連接。
進一步地，所述沉淀系統包括依次管路連接的沉淀池和產水箱，所述沉淀池與第二電化學反應單元和切換回路系統連接。
進一步地，所述切換回路系統包括水質監測儀、第一電磁閥和第二電磁閥，所述第一電磁閥和第二電磁閥并聯，所述第一電磁閥和第二電磁閥均與水質監測儀串聯，所述水質監測儀與第一電化學反應單元的排水口連接，所述第一電磁閥與深度氧化單元連接，所述第二電磁閥與沉淀池連接。
進一步地，所述第一電磁閥和水質監測儀構成第一處理回路，所述第二電磁閥和水質監測儀構成第二處理回路。
進一步地，所述水質監測儀包括COD監測儀和NH3-N監測儀。
進一步地，當水質監測儀檢測的數據值低于設定值，則切換第一處理回路，當水質監測儀檢測的數據值超過設定值，則切換第二處理回路。
進一步地，所述第二電化學反應單元與第一電化學反應單元結構相同。
進一步地，所述深度氧化單元包括氧化池、鐵電極和第二直流電源，所述鐵電極安裝在深度氧化池內，所述第二直流電源與鐵電極連接。
本發明另一方面還提供了一種基于多級電化學循環氧化的污水處理一體化裝置，包括方形池體、循環水箱、第一電化學反應單元、深度氧化單元和第二電化學反應單元，所述循環水箱、第一電化學反應單元、深度氧化單元和第二電化學反應單元均設置在池體內，所述深度氧化單元內部底端設置有曝氣系統，所述循環水箱與第一電化學反應單元通過管路構成回路，所述第一電化學反應單元和深度氧化單元單向管路連接，所述深度氧化單元與第二電化學反應通過管路構成回路，所述循環水箱設置有原水進水口，所述第二電化學反應單元設置有排放口。
本發明的有益效果：相比現有技術而言，本發明的一種基于多級電化學循環氧化的污水處理系統，采用雙級循環氧化系統進行污水的電解氧化，一級循環氧化系統可以單獨工作，或一級循環氧化系統與二級循環氧化系統串聯進行工作，且兩級循環氧化系統可以單獨控制，通過調節直流電源的電流大小改變對污水的處理效果，從而確保出水的穩定達標。
同時深度氧化單元中通過直流電源配合鐵電極提供二價鐵離子，可以有效利用電化學氧化產生的過氧化氫降解污染物，然后通過添加堿去除在沉淀池內去除鐵離子。
本發明的一種基于多級電化學循環氧化的污水處理一體化裝置采用一體化的池體結構，占地面積小，同時可以根據原水進水口進入的水質來判斷是否啟用深度氧化池，當水中含有難降解有機物時啟用，并通過曝氣的方式增加水中的含氧量，氧氣增加可在陰產生較多的H2O2，H2O2與深度氧化池內的Fe2+可構成芬頓氧化體系，從而使難降解的大分子有機物開環、斷鍵，而增加后續第二電化學反應單元的處理效率。
（發明人：翁紹真;管春雷;李靖梅;高占平;李娜;張雨軒）
