公布日：2022.08.09
申請日：2022.07.05
分類號：C02F9/06(2006.01)I;C02F1/461(2006.01)I;C02F1/38(2006.01)N;C02F1/40(2006.01)N;C02F1/56(2006.01)N
摘要
本發明公開了一種重稠油廢水的電化學處理裝置及方法，該裝置包括殼體以及自殼體底端向殼體頂端依次交錯設置的陰極板和陽極板，最底端和最頂端為陰極板，陰、陽極板間距為10mm～30mm。該方法包括將重稠油廢水通入重稠油廢水的電化學處理裝置中，在交錯設置的陰極板、陽極板上往復折流，流速控制在0.1m/s～0.3m/s，進行電化學處理，將電化學處理后所得出水中投加絮凝劑，然后靜置、油水分離，所得浮油加酸調節pH值，經離心分離，脫水后油返至煉油廠，除油后液回用。本發明針對原油煉油廠的重稠油廢水，采用電化學處理裝置和工藝可以在1‑5min內實現油水快速分離，除油后液的油含量＜10mg/L，出水實現澄清透明。
權利要求書

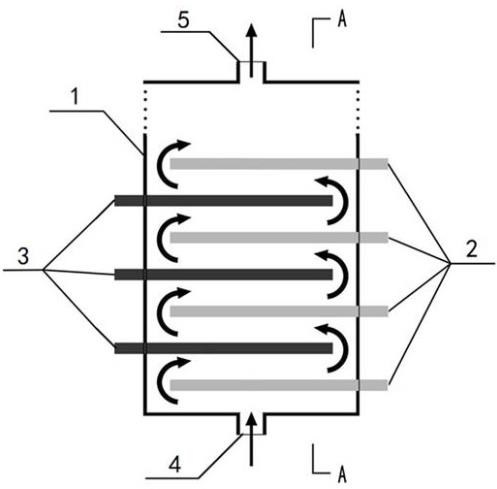

1.一種重稠油廢水的電化學處理裝置，其特征在于，包括殼體（1）以及自殼體（1）底端向殼體（1）頂端依次交錯設置的陰極板（2）和陽極板（3），交錯設置的陰極板（2）、陽極板（3）使重稠油廢水由下至上往復折流，其中最底端和最頂端均為陰極板（2），相鄰的陰極板（2）與陽極板（3）之間的間距為10mm-30mm；所述陽極板（3）為石墨極板、釕銥涂層鈦極板、銥鉭涂層鈦極板和二氧化鉛涂層鈦極板中的一種；所述陰極板（2）與單正高頻脈沖電源的陰極連接，所述陽極板（3）與單正高頻脈沖電源的陽極連接。
2.根據權利要求1所述的重稠油廢水的電化學處理裝置，其特征在于，所述陰極板（2）均勻間隔設置于所述殼體（1）的一側，所述陽極板（3）均勻間隔設置于所述殼體（1）上陰極板（2）的對側面。
3.根據權利要求2所述的重稠油廢水的電化學處理裝置，其特征在于，所述陰極板（2）的一端貫穿所述殼體（1），另一端與對側面保留間距，所述陰極板（2）的兩側與所述殼體（1）緊密接觸形成液體密封；所述陽極板（3）的一端貫穿所述殼體（1），另一端與對側面保留間距，所述陽極板（3）的兩側與所述殼體（1）緊密接觸形成液體密封。
4.根據權利要求1-3中任一項所述的重稠油廢水的電化學處理裝置，其特征在于，所述陰極板（2）包括不銹鋼極板或鈦極板。
5.根據權利要求1-3中任一項所述的重稠油廢水的電化學處理裝置，其特征在于，所述殼體（1）的底端設有進水口（4），所述殼體（1）的頂端設有出水口（5）。
6.一種重稠油廢水的電化學處理方法，其特征在于，包括以下步驟：將重稠油廢水通入如權利要求1-5中任一項所述的重稠油廢水的電化學處理裝置中，在交錯設置的陰極板（2）、陽極板（3）上往復折流，進行電化學處理，所述重稠油廢水在陰極板（2）表面和陽極板（3）表面的流速均控制在0.1m/s-0.3m/s，將電化學處理后所得出水中投加絮凝劑，然后靜置、油水分離，得到浮油和第一除油后液，浮油的含水率為10%-20%，將浮油加酸調節pH值，經離心分離，得到脫水后油和第二除油后液，脫水后油的含水率≤5%；所述電化學處理的電壓為3V-25V，電流密度為50A/m2-200A/m2，頻率為500Hz-3000Hz。
7.根據權利要求6所述的重稠油廢水的電化學處理方法，其特征在于，所述絮凝劑以含絮凝劑的溶液形式進行投加，所述絮凝劑為聚丙烯酰胺，所述絮凝劑的投加量為10g/噸重稠油廢水-50g/噸重稠油廢水；所述靜置的時間為1min-5min；加酸調節pH值＜2，所述酸為硫酸、硝酸、鹽酸、甲酸和乙酸中的一種或多種。
8.根據權利要求6所述的重稠油廢水的電化學處理方法，其特征在于，所述脫水后油返至煉油廠，所述第一除油后液和第二除油后液進行回用；所述電化學處理裝置定期采用反洗液進行反洗，反洗后的溶液進行精餾，控制溫度使溶液氣化揮發，所得氣體經冷凝回流，循環進行反洗，所得出水返回至電化學處理裝置進行處理；所述反洗液包括二氯甲烷、三氯甲烷、四氯甲烷、乙酸乙酯和丙酮中的一種或多種。
9.根據權利要求6所述的重稠油廢水的電化學處理方法，其特征在于，所述重稠油廢水是指劣質化原油經過電脫鹽工藝得到的含油廢水，油含量>5000mg/L。
發明內容
本發明要解決的技術問題是克服現有技術的不足，特別是針對煉油廠劣質化、重質化的含油廢水，提供一種可快速實現油水分離、分離效率高、效果好的重稠油廢水的電化學處理裝置及方法。
為解決上述技術問題，本發明采用以下技術方案。
一種重稠油廢水的電化學處理裝置，包括殼體以及自殼體底端向殼體頂端依次交錯設置的陰極板和陽極板，交錯設置的陰極板、陽極板使重稠油廢水由下至上往復折流，其中最底端和最頂端均為陰極板，相鄰的陰極板與陽極板之間的間距為10mm-30mm。
上述的重稠油廢水的電化學處理裝置，優選的，所述陰極板均勻間隔設置于所述殼體的一側，所述陽極板均勻間隔設置于所述殼體上陰極板的對側面。
上述的重稠油廢水的電化學處理裝置，優選的，所述陰極板的一端貫穿所述殼體，另一端與對側面保留間距，所述陰極板的兩側與所述殼體緊密接觸形成液體密封；所述陽極板的一端貫穿所述殼體，另一端與對側面保留間距，所述陽極板的兩側與所述殼體緊密接觸形成液體密封。
上述的重稠油廢水的電化學處理裝置，優選的，所述陰極板包括不銹鋼極板或鈦極板，所述陽極板包括石墨極板、釕銥涂層鈦極板、銥鉭涂層鈦極板和二氧化鉛涂層鈦極板中的一種。
上述的重稠油廢水的電化學處理裝置，優選的，所述陰極板與單正高頻脈沖電源的陰極連接，所述陽極板與單正高頻脈沖電源的陽極連接；所述殼體的底端設有進水口，所述殼體的頂端設有出水口。
作為一個總的技術構思，本發明還提供一種重稠油廢水的電化學處理方法，包括以下步驟：
將重稠油廢水通入上述的重稠油廢水的電化學處理裝置中，在交錯設置的陰極板、陽極板上往復折流，進行電化學處理，所述重稠油廢水在陰極板表面和陽極板表面的流速均控制在0.1m/s-0.3m/s，將電化學處理后所得出水中投加絮凝劑，然后靜置、油水分離，得到浮油和第一除油后液，浮油的含水率為10%-20%，將浮油加酸調節pH值，經離心分離，得到脫水后油和第二除油后液，脫水后油的含水率≤5%。
上述的重稠油廢水的電化學處理方法，優選的，所述電化學處理的電壓為3V-25V，電流密度為50A/m2-200A/m2，頻率為500Hz-3000Hz。
上述的重稠油廢水的電化學處理方法，優選的，所述絮凝劑以含絮凝劑的溶液形式進行投加，所述絮凝劑為聚丙烯酰胺，所述絮凝劑的投加量為10g/噸重稠油廢水-50g/噸重稠油廢水。
上述的重稠油廢水的電化學處理方法，優選的，所述靜置的時間為1min-5min。
上述的重稠油廢水的電化學處理方法，優選的，加酸調節pH值＜2，所述酸為硫酸、硝酸、鹽酸、甲酸和乙酸中的一種或多種。
上述的重稠油廢水的電化學處理方法，優選的，所述脫水后油返至煉油廠，所述第一除油后液和第二除油后液進行回用。
上述的重稠油廢水的電化學處理方法，優選的，所述電化學處理裝置定期采用反洗液進行反洗，反洗后的溶液進行精餾，控制溫度使溶液氣化揮發，所得氣體經冷凝回流，循環進行反洗，所得出水返回至電化學處理裝置進行處理；所述反洗液包括二氯甲烷、三氯甲烷、四氯甲烷、乙酸乙酯和丙酮中的一種或多種。
上述的重稠油廢水的電化學處理方法，優選的，所述重稠油廢水是指劣質化原油經過電脫鹽工藝得到的含油廢水，油含量>5000mg/L。
與現有技術相比，本發明的優點在于：
（1）現有電極通電過程中，極板表面會快速產生大量微小氣泡，但是這些氣泡會快速聚集長大失去最佳效果，本發明的電化學裝置通過特殊設計的電化學結構，使廢水必須在每一個電化學單元極板表面來回折流，增加了極板與廢水的接觸面積，且含油廢水在極板表面以一定流速折流，沖刷極板表面剛產生的微小氣泡，從而獲得大量微小氣泡，有效增加了單位廢水?dāng)y帶的氣泡數量。
（2）由于重稠油廢水中油呈乳化狀態，需要通過破乳來加快油水分離，本發明的電化學處理方法區別于傳統方法采用直流電源的設計，采用高頻脈沖電場進行破乳，破乳效率高，含油廢水不需要在設備中停留，以一定流速快速經過每一個電化學單元，從而實現破乳，破乳后油呈絮體在水中漂浮，為了加快油的上浮，投加絮凝劑，利用絮凝劑的網捕作用使絮體成長為大絮體，在氣泡的帶動下快速上浮，油水可在1-5min內完成快速分離，底部出水油含量<10mg/L。由于靜置后油水分離溢出的浮油容易乳化，且仍然含有10%-20%的水，通過加酸調節pH，可提升油在水中的穩定性，防止離心過程中油再次乳化，離心出水澄清，油含量10mg/L，且離心分離后回收的油，含水率＜5％。
（3）為了避免重稠油廢水中油黏附在陽極上，使陽極鈍化而不導電，本發明的電化學處理裝置運行中，不做水力停留，含油廢水以一定流速通過每一個電化學單元，有效避免了陽極的鈍化，針對電化學處理裝置長時間運行或設備停止后，陽極可能會黏附一定油的技術問題，本發明會定期對極板反洗，防止極板鈍化，采用可溶解原油的低沸點有機溶劑進行反洗，使油相溶解到有機相中，再通過精餾分離，使有機溶劑冷凝回用反洗。
（發明人：蔣曉云;岳士翔;何勁松;陳輝;夏棟;易亞男;劉雅倩）
