公布日：2023.03.28
申請日：2022.12.02
分類號：C02F9/00(2023.01)I;C02F1/00(2023.01)I;C02F1/42(2023.01)I;C02F1/44(2023.01)I;C02F1/04(2023.01)I;C01D3/14(2006.01)I
摘要
本發明公開了一種焦化廢水資源化處理用的氯化鈉回收裝置與方法，涉及焦化廢水資源化處理技術領域，具體為一種焦化廢水資源化處理用的氯化鈉回收裝置，包括沉淀箱、導管、閥門、過濾除雜箱、納濾機，所述導管安裝在沉淀箱的底部，所述閥門安裝在導管的內部，所述過濾除雜箱安裝在導管的底部，所述納濾機安裝在過濾除雜箱的底部。該焦化廢水資源化處理用的氯化鈉回收裝置與方法，通過納濾機可以對產水進行納濾，分別利用第一集中箱收集通過液，利用第二集中箱收集截留液，通過蒸發機可以對通過液進行蒸發得到氯化鈉結晶，利用第一集中箱內部產生的蒸汽對截留液進行加熱，得到硫酸鈉，充分利用蒸汽能源的同時可以收集可利用資源。
權利要求書

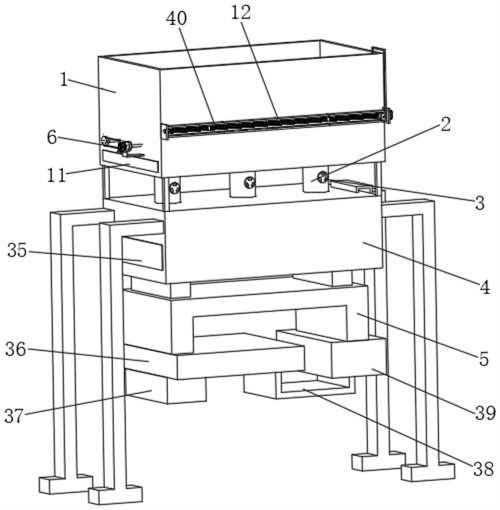

1.一種焦化廢水資源化處理用的氯化鈉回收裝置，包括沉淀箱(1)、導管(2)、閥門(3)、過濾除雜箱(4)、納濾機(5)，所述導管(2)安裝在沉淀箱(1)的底部，所述閥門(3)安裝在導管(2)的內部，所述過濾除雜箱(4)安裝在導管(2)的底部，所述納濾機(5)安裝在過濾除雜箱(4)的底部，其特征在于：所述沉淀箱(1)的左側固定安裝有第一伺服電機(6)，所述第一伺服電機(6)的輸出軸上固定套接有驅動輪(7)，所述驅動輪(7)的外表面?zhèn)鲃舆B接有履帶(8)，所述履帶(8)內腔的后側傳動連接有從動輪(9)，所述驅動輪(7)與從動輪(9)的右側均固定安裝有轉板(10)，所述沉淀箱(1)的正面固定安裝有安裝架(12)，所述安裝架(12)的右側固定安裝有第二伺服電機(13)，所述第二伺服電機(13)的輸出軸上固定套接有絲杠(40)，所述絲杠(40)的外表面螺紋連接有螺套(14)，所述螺套(14)的正面固定安裝有固定板(16)，所述固定板(16)的正面固定安裝有連接桿(17)，所述連接桿(17)的另一端固定安裝有推板(18)，所述沉淀箱(1)的左側設置有第一處理門(11)。
2.根據權利要求1所述的一種焦化廢水資源化處理用的氯化鈉回收裝置，其特征在于：所述沉淀箱(1)的內部設置有導氣管(19)，所述導氣管(19)的上表面安裝有曝氣裝置(20)，所述導氣管(19)的外表面固定安裝有固定架(21)，所述固定架(21)的內部活動安裝有轉槳(22)，所述轉槳(22)的右端固定安裝有驅動盤(23)，所述驅動盤(23)右表面的邊緣處固定安裝有驅動柱(24)，所述驅動柱(24)的外表面活動安裝有驅動套(26)，所述驅動套(26)的上下兩側均固定安裝有頂升桿(27)，所述頂升桿(27)的頂部固定安裝有承載板(28)，所述承載板(28)的上表面固定安裝有推動塊(29)。
3.根據權利要求1所述的一種焦化廢水資源化處理用的氯化鈉回收裝置，其特征在于：所述過濾除雜箱(4)的右側固定安裝有電動伸縮桿(31)，所述電動伸縮桿(31)的輸出軸上固定安裝有拉板(32)，所述拉板(32)的另一端活動安裝有濾板(33)，所述濾板(33)的左端活動安裝在過濾除雜箱(4)內腔的左側，所述濾板(33)的底部固定安裝有離子交換樹脂墊(34)，所述過濾除雜箱(4)的左側開設有第二處理門(35)。
4.根據權利要求1所述的一種焦化廢水資源化處理用的氯化鈉回收裝置，其特征在于：所述納濾機(5)底部的左端安裝有第一集中箱(36)，所述納濾機(5)底部的右端安裝有第二集中箱(39)，所述第一集中箱(36)的底部安裝有蒸發機(37)，所述第一集中箱(36)的右端安裝有蒸汽管(38)，所述蒸汽管(38)的右端與第二集中箱(39)的底部固定連接在一起。
5.根據權利要求1所述的一種焦化廢水資源化處理用的氯化鈉回收裝置，其特征在于：所述驅動輪(7)與從動輪(9)的外表面均開設有限位槽，所述履帶(8)傳動連接在驅動輪(7)與從動輪(9)外表面開設的限位槽中。
6.根據權利要求1所述的一種焦化廢水資源化處理用的氯化鈉回收裝置，其特征在于：所述螺套(14)的上下兩側均固定安裝有限位桿(15)，所述安裝架(12)的內側開設有與限位桿(15)相適配的活動槽。
7.根據權利要求2所述的一種焦化廢水資源化處理用的氯化鈉回收裝置，其特征在于：所述驅動套(26)的中部開設有驅動槽，所述驅動柱(24)處于驅動套(26)中部開設的驅動槽中，所述驅動槽的四角處呈弧形，所述驅動柱(24)的右端固定連接有限位塊(25)。
8.根據權利要求2所述的一種焦化廢水資源化處理用的氯化鈉回收裝置，其特征在于：所述固定架(21)的左側固定安裝有支撐柱(30)，所述支撐柱(30)的內部開設有活動孔，所述頂升桿(27)活動安裝在活動孔中。
9.根據權利要求2所述的一種焦化廢水資源化處理用的氯化鈉回收裝置，其特征在于：所述推動塊(29)的上下部相對稱，所述推動塊(29)的向下部分外表面形狀為光滑錐面，所述推動塊(29)的內部為空心狀態，所述推動塊(29)的表面開設有通槽。
10.根據權利要求1-9任意一項所述的一種焦化廢水資源化處理用的氯化鈉回收裝置的使用方法，其特征在于，包括以下步驟：S1、首先使用者需要將廢水導入沉淀箱(1)中進行沉淀，沉淀完成后需要啟動第一伺服電機(6)帶動驅動輪(7)轉動，利用驅動輪(7)帶動履帶(8)進行驅動，利用履帶(8)帶動從動輪(9)進行轉動，繼而使得從動輪(9)帶動轉板(10)轉動，繼而使得轉板(10)翻轉九十度，將沉淀與液體隔開，接著啟動第二伺服電機(13)帶動絲杠(40)轉動，利用絲杠(40)帶動螺套(14)進行移動，繼而使得連接桿(17)帶動推板(18)進行移動，進而實現將沉淀箱(1)底部的沉淀推動聚集，打開閥門(3)將液體導入過濾除雜箱(4)中，然后通過第一處理門(11)將沉淀導出；S2、利用濾板(33)對液體進行過濾，使得液體更加純凈，利用離子交換樹脂墊(34)對液體進行除雜，接著啟動電動伸縮桿(31)帶動拉板(32)上升，利用拉板(32)帶動濾板(33)的右端上升，從而使得濾板(33)向左下側傾斜，繼而使得濾板(33)上的雜質通過自身重力的分力從第二處理門(35)中導出，方便使用者進行處理；S3、利用納濾機(5)對產水進行納濾，分別利用第一集中箱(36)收集通過液，利用第二集中箱(39)收集截留液，利用蒸發機(37)對通過液進行蒸發得到氯化鈉結晶，利用第一集中箱(36)內部產生的蒸汽對截留液進行加熱，得到硫酸鈉，如此即可。
發明內容
針對現有技術的不足，本發明提供了一種焦化廢水資源化處理用的氯化鈉回收裝置與方法，解決了上述背景技術中提出的問題。
為實現以上目的，本發明通過以下技術方案予以實現：一種焦化廢水資源化處理用的氯化鈉回收裝置，包括沉淀箱、導管、閥門、過濾除雜箱、納濾機，所述導管安裝在沉淀箱的底部，所述閥門安裝在導管的內部，所述過濾除雜箱安裝在導管的底部，所述納濾機安裝在過濾除雜箱的底部，所述沉淀箱的左側固定安裝有第一伺服電機，所述第一伺服電機的輸出軸上固定套接有驅動輪，所述驅動輪的外表面?zhèn)鲃舆B接有履帶，所述履帶內腔的后側傳動連接有從動輪，所述驅動輪與從動輪的右側均固定安裝有轉板，所述沉淀箱的正面固定安裝有安裝架，所述安裝架的右側固定安裝有第二伺服電機，所述第二伺服電機的輸出軸上固定套接有絲杠，所述絲杠的外表面螺紋連接有螺套，所述螺套的正面固定安裝有固定板，所述固定板的正面固定安裝有連接桿，所述連接桿的另一端固定安裝有推板，所述沉淀箱的左側設置有第一處理門。
可選的，所述沉淀箱的內部設置有導氣管，所述導氣管的上表面安裝有曝氣裝置，所述導氣管的外表面固定安裝有固定架，所述固定架的內部活動安裝有轉槳，利用轉槳可以對沉淀箱內部液體的橫向進行推動，方便化學藥劑迅速擴散，便于液體的快速軟化，有效的提高了沉淀效率，所述轉槳的右端固定安裝有驅動盤，所述驅動盤右表面的邊緣處固定安裝有驅動柱，所述驅動柱的外表面活動安裝有驅動套，所述驅動套的上下兩側均固定安裝有頂升桿，所述頂升桿的頂部固定安裝有承載板，所述承載板的上表面固定安裝有推動塊。
可選的，所述過濾除雜箱的右側固定安裝有電動伸縮桿，所述電動伸縮桿的輸出軸上固定安裝有拉板，所述拉板的另一端活動安裝有濾板，導管分布在濾板的左右中三個部位，便于液體均勻落下，可以使得雜質分布的更加均勻，防止出現雜質堆積的問題，所述濾板的左端活動安裝在過濾除雜箱內腔的左側，所述濾板的底部固定安裝有離子交換樹脂墊，所述過濾除雜箱的左側開設有第二處理門，利用第二處理門可以方便使用者將濾板表面的雜質進行導出，便于使用者清理雜質，提高便捷性。
可選的，所述納濾機底部的左端安裝有第一集中箱，所述納濾機底部的右端安裝有第二集中箱，利用第一集中箱與第二集中箱可以便于對液體進行分別收集，避免氯化鈉與硫酸鈉混合，所述第一集中箱的底部安裝有蒸發機，所述第一集中箱的右端安裝有蒸汽管，所述蒸汽管的右端與第二集中箱的底部固定連接在一起。
可選的，所述驅動輪與從動輪的外表面均開設有限位槽，所述履帶傳動連接在驅動輪與從動輪外表面開設的限位槽中，利用驅動輪與從動輪可以對轉板進行驅動，使得兩個轉板能夠順利轉動，可以在設計時減小轉板的寬度，避免寬度過大在轉動時對承載板造成干涉。
可選的，所述螺套的上下兩側均固定安裝有限位桿，所述安裝架的內側開設有與限位桿相適配的活動槽，螺套未驅動時處于沉淀箱的最右側，可以使得沉淀箱內部的雜質全部被推板進行清除，避免有雜質殘留。
可選的，所述驅動套的中部開設有驅動槽，所述驅動柱處于驅動套中部開設的驅動槽中，所述驅動槽的四角處呈弧形，所述驅動柱的右端固定連接有限位塊，限位塊的直徑大于驅動槽的直徑，利用限位塊可以對驅動套進行限位，避免驅動套脫離驅動柱的外表面，提高了該裝置的整體性。
可選的，所述固定架的左側固定安裝有支撐柱，所述支撐柱的內部開設有活動孔，所述頂升桿活動安裝在活動孔中，利用支撐柱可以增加頂升桿的穩定性，繼而使得頂升桿的承載性能更加優越。
可選的，所述推動塊的上下部相對稱，所述推動塊的向下部分外表面形狀為光滑錐面，所述推動塊的內部為空心狀態，可以降低推動塊的重量，使得推動塊更加輕便，方便推動塊進行升降，繼而避免對頂升桿造成過重負擔，所述推動塊的表面開設有通槽。
一種焦化廢水資源化處理用的氯化鈉回收裝置的使用方法，包括以下步驟：
S1、首先使用者需要將廢水導入沉淀箱中進行沉淀，沉淀完成后需要啟動第一伺服電機帶動驅動輪轉動，利用驅動輪帶動履帶進行驅動，利用履帶帶動從動輪進行轉動，繼而使得從動輪帶動轉板轉動，繼而使得轉板翻轉九十度，將沉淀與液體隔開，接著啟動第二伺服電機帶動絲杠轉動，利用絲杠帶動螺套進行移動，繼而使得連接桿帶動推板進行移動，進而實現將沉淀箱底部的沉淀推動聚集，打開閥門將液體導入過濾除雜箱中，然后通過第一處理門將沉淀導出；
S2、利用濾板對液體進行過濾，使得液體更加純凈，利用離子交換樹脂墊對液體進行除雜，接著啟動電動伸縮桿帶動拉板上升，利用拉板帶動濾板的右端上升，從而使得濾板向左下側傾斜，繼而使得濾板上的雜質通過自身重力的分力從第二處理門中導出，方便使用者進行處理；
S3、利用納濾機對產水進行納濾，分別利用第一集中箱收集通過液，利用第二集中箱收集截留液，利用蒸發機對通過液進行蒸發得到氯化鈉結晶，利用第一集中箱內部產生的蒸汽對截留液進行加熱，得到硫酸鈉，如此即可。
本發明提供了一種焦化廢水資源化處理用的氯化鈉回收裝置與方法，具備以下有益效果：
1、該焦化廢水資源化處理用的氯化鈉回收裝置與方法，通過啟動第一伺服電機可以帶動驅動輪轉動，利用驅動輪可以帶動履帶進行驅動，利用履帶可以帶動從動輪進行轉動，繼而使得從動輪帶動轉板轉動，繼而使得轉板翻轉九十度，方便將沉淀與液體隔開，通過啟動第二伺服電機可以帶動絲杠轉動，利用絲杠可以帶動螺套進行移動，繼而使得連接桿帶動推板進行移動，進而實現將沉淀箱底部的沉淀推動聚集，打開閥門可以將液體導入過濾除雜箱中，避免過多沉淀混入過濾除雜箱中，可以降低對二次處理的負擔，提高廢水處理效率。
2、該焦化廢水資源化處理用的氯化鈉回收裝置與方法，通過濾板可以對液體進行過濾，使得液體更加純凈，通過離子交換樹脂墊可以對對液體進行除雜，通過啟動電動伸縮桿可以帶動拉板上升，利用拉板可以帶動濾板的右端上升，從而使得濾板向左下側傾斜，繼而使得濾板上的雜質通過自身重力的分力從第二處理門中導出，方便使用者進行處理，提高了該裝置的便捷性。
3、該焦化廢水資源化處理用的氯化鈉回收裝置與方法，通過納濾機可以對產水進行納濾，分別利用第一集中箱收集通過液，利用第二集中箱收集截留液，通過蒸發機可以對通過液進行蒸發得到氯化鈉結晶，利用第一集中箱內部產生的蒸汽對截留液進行加熱，得到硫酸鈉，充分利用蒸汽能源的同時可以收集可利用資源。
（發明人：歐鋮;蘇遷;張豪;韓俊海）
