公布日：2023.03.31
申請日：2022.10.27
分類號：C02F7/00(2006.01)I
摘要
本發明公開了一種廢水處理好氧池，包括曝氣器，所述曝氣器內壁安裝有曝氣盤，所述曝氣器一側內壁開設有滑孔，所述曝氣器頂部安裝有鉸鏈；及隔水組件，所述隔水組件安裝在曝氣器一側，并且兩端與隔水組件想通，所述隔水組件用于封堵曝氣器內壁，防止污泥、泥沙和沉積物進入曝氣盤；在污水廠停電而同時備用電源失靈或者電路需要維修的突發情況時，將曝氣盤與外部液體進行阻隔，通過擁有清潔功能的密封蓋對曝氣器進行封閉，同時對曝氣盤進行保護，防止污泥、泥沙和沉積物對曝氣盤產生粘附，造成曝氣盤和曝氣器口堵塞，提高了曝氣器和曝氣盤的可靠性與使用壽命。
權利要求書

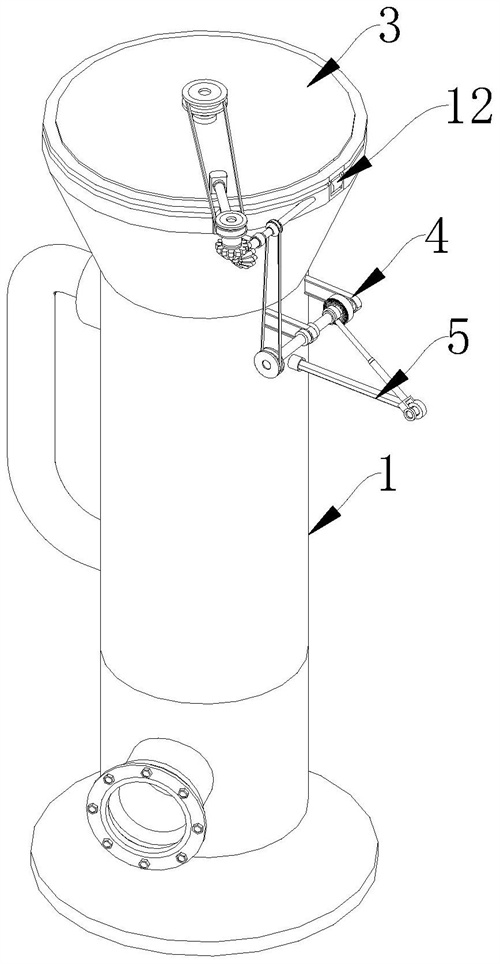

1.一種廢水處理好氧池，包括曝氣器(1)，其特征在于：所述曝氣器(1)內壁安裝有曝氣盤(10)，所述曝氣器(1)一側內壁開設有滑孔(11)，所述曝氣器(1)頂部安裝有鉸鏈(12)；及隔水組件(2)，所述隔水組件(2)安裝在曝氣器(1)一側，并且兩端與隔水組件(2)想通，所述隔水組件(2)用于封堵曝氣器(1)內壁，防止污泥、泥沙和沉積物進入曝氣盤(10)；及啟閉充氣組件(250)，所述啟閉充氣組件(250)安裝在隔水組件(2)底端，所述啟閉充氣組件(250)用于控制隔水組件(2)中彈性氣囊(21)的充氣，對曝氣器(1)內壁進行封堵；及清潔蓋組件(3)，所述清潔蓋組件(3)設置在曝氣器(1)頂部，并與鉸鏈(12)活動安裝，所述清潔蓋組件(3)同于封閉曝氣器(1)頂端開口，在不使用時防止污泥、泥沙和沉積物進入曝氣器(1)；及蓄力驅動組件(4)，所述蓄力驅動組件(4)安裝在曝氣器(1)一側，所述蓄力驅動組件(4)用于將清潔蓋組件(3)關閉時的動力進行蓄能，便于使用時打開清潔蓋組件(3)；及開合連桿組件(5)，所述開合連桿組件(5)部分設置在滑孔(11)內壁，并安裝在曝氣器(1)一側，與蓄力驅動組件(4)相對安裝，用于控制清潔蓋組件(3)的開合；所述隔水組件(2)包括有充氣管(20)，所述充氣管(20)頂端安裝有彈性氣囊(21)，所述彈性氣囊(21)設置在曝氣器(1)內壁，并位于曝氣盤(10)的上方；所述啟閉充氣組件(250)包括有進氣盤(251)，所述進氣盤(251)前端開設有扇形進氣孔(252)，所述扇形進氣孔(252)邊緣安裝有防漏橡膠(253)，所述進氣盤(251)內側安裝有防水伺服電機(254)；所述防水伺服電機(254)輸出端安裝有轉軸一(255)，所述轉軸一(255)端部設置有扇形封閉板(256)，所述扇形封閉板(256)與進氣盤(251)緊密貼合，所述扇形進氣孔(252)的直徑小于扇形封閉板(256)；所述清潔蓋組件(3)包括有密封蓋(30)，所述鉸鏈(12)的轉動部件一側安裝有轉動桿一(31)，所述轉動桿一(31)端部安裝有斜齒輪組(32)，所述斜齒輪組(32)一側設置有皮帶盤一(33)，所述皮帶盤一(33)外表面套接有皮帶一(34)，所述皮帶一(34)一端內壁套接有皮帶盤二(35)，所述皮帶盤二(35)底部安裝有轉軸二(36)，所述轉軸二(36)底部安裝有毛刷(37)；所述轉軸二(36)插接在密封蓋(30)中心處，并與密封蓋(30)中心處轉動連接，所述毛刷(37)設置在密封蓋(30)底部，并緊貼密封蓋(30)；所述蓄力驅動組件(4)包括有限位板(40)，所述限位板(40)內壁活動套接有轉動桿二(41)，所述轉動桿二(41)外表面安裝有卷彈簧(42)，所述轉動桿二(41)外表面套接有皮帶盤三(43)，所述皮帶盤三(43)，外表面套接有皮帶二(44)，所述皮帶二(44)一端內壁套接有皮帶盤四(45)；所述卷彈簧(42)一端安裝在限位板(40)內側，當所述轉動桿二(41)轉動時可以對卷彈簧(42)進行蓄力，所述皮帶盤四(45)固定套接在轉動桿一(31)外表面；所述開合連桿組件(5)包括有支撐桿(50)，所述支撐桿(50)端部安裝有弧形板(51)，所述支撐桿(50)另一端安裝有銷軸(52)，所述銷軸(52)頂部安裝有伸縮桿(53)，所述伸縮桿(53)頂端設置有固定套環(54)；所述支撐桿(50)活動設置在滑孔(11)內壁，并且與滑孔(11)內壁做好防水，所述弧形板(51)的弧度與曝氣器(1)內壁弧度相等，所述弧形板(51)的厚度不超過兩毫米，材質設置為鋁合金，所述固定套環(54)套接在轉動桿二(41)外表面，所述弧形板(51)設置在彈性氣囊(21)正前方，并靠近彈性氣囊(21)。
發明內容
本發明的目的在于提供一種廢水處理好氧池，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：一種廢水處理好氧池，包括曝氣器，所述曝氣器內壁安裝有曝氣盤，所述曝氣器一側內壁開設有滑孔，所述曝氣器頂部安裝有鉸鏈；及
隔水組件，所述隔水組件安裝在曝氣器一側，并且兩端與隔水組件想通，所述隔水組件用于封堵曝氣器內壁，防止污泥、泥沙和沉積物進入曝氣盤；及
啟閉充氣組件，所述啟閉充氣組件安裝在隔水組件底端，所述啟閉充氣組件用于控制隔水組件中彈性氣囊的充氣，對曝氣器內壁進行封堵；及
清潔蓋組件，所述清潔蓋組件設置在曝氣器頂部，并與鉸鏈活動安裝，所述清潔蓋組件同于封閉曝氣器頂端開口，在不使用時防止污泥、泥沙和沉積物進入曝氣器；及
蓄力驅動組件，所述蓄力驅動組件安裝在曝氣器一側，所述蓄力驅動組件用于將清潔蓋組件關閉時的動力進行蓄能，便于使用時打開清潔蓋組件；及
開合連桿組件，所述開合連桿組件部分設置在滑孔內壁，并安裝在曝氣器一側，與蓄力驅動組件相對安裝，用于控制清潔蓋組件的開合。
作為優選，所述隔水組件包括有充氣管，所述充氣管頂端安裝有彈性氣囊，所述彈性氣囊設置在曝氣器內壁，并位于曝氣盤的上方。
作為優選，所述啟閉充氣組件包括有進氣盤，所述進氣盤前端開設有扇形進氣孔，所述扇形進氣孔邊緣安裝有防漏橡膠，所述進氣盤內側安裝有防水伺服電機。
作為優選，所述防水伺服電機輸出端安裝有轉軸一，所述轉軸一端部設置有扇形封閉板，所述扇形封閉板與進氣盤緊密貼合，所述扇形進氣孔的直徑小于扇形封閉板。
作為優選，所述清潔蓋組件包括有密封蓋，所述鉸鏈的轉動部件一側安裝有轉動桿一，所述轉動桿一端部安裝有斜齒輪組，所述斜齒輪組一側設置有皮帶盤一，所述皮帶盤一外表面套接有皮帶一，所述皮帶一一端內壁套接有皮帶盤二，所述皮帶盤二底部安裝有轉軸二，所述轉軸二底部安裝有毛刷。
作為優選，所述轉軸二插接在密封蓋中心處，并與密封蓋中心處轉動連接，所述毛刷設置在密封蓋底部，并緊貼密封蓋。
作為優選，所述蓄力驅動組件包括有限位板，所述限位板內壁活動套接有轉動桿二，所述轉動桿二外表面安裝有卷彈簧，所述轉動桿二外表面套接有皮帶盤三，所述皮帶盤三，外表面套接有皮帶二，所述皮帶二一端內壁套接有皮帶盤四。
作為優選，所述卷彈簧一端安裝在限位板內側，當所述轉動桿二轉動時可以對卷彈簧進行蓄力，所述皮帶盤四固定套接在轉動桿一外表面。
作為優選，所述開合連桿組件包括有支撐桿，所述支撐桿端部安裝有弧形板，所述支撐桿另一端安裝有銷軸，所述銷軸頂部安裝有伸縮桿，所述伸縮桿頂端設置有固定套環。
作為優選，所述支撐桿活動設置在滑孔內壁，并且與滑孔內壁做好防水，所述弧形板的弧度與曝氣器內壁弧度相等，所述弧形板的厚度不超過兩毫米，材質設置為鋁合金，所述固定套環套接在轉動桿二外表面，所述弧形板設置在彈性氣囊正前方，并靠近彈性氣囊。
本發明至少具備以下有益效果：
1、在曝氣器在好氧池意外停止運轉時，通過隔水組件、清潔蓋組件、蓄力驅動組件和開合連桿組件對曝氣盤與外部液體進行阻隔，通過擁有清潔功能的密封蓋對曝氣器進行封閉，同時對曝氣盤進行保護，防止液體進入曝氣盤，污泥、泥沙和沉積物對曝氣盤產生粘附，造成曝氣盤和曝氣器口堵塞；
2、方便下次直接打開密封蓋和解封曝氣盤進行使用，并且在打開密封蓋和解封曝氣盤的過程中，同時對密封曝氣器的密封蓋底部進行清潔，防止密封蓋底部粘附污泥、泥沙和沉積物對曝氣器口造成堵塞，提高曝氣器和曝氣盤的可靠性與使用壽命。
（發明人：賈玉林;劉社鋒;侯延威;劉登如）
