公布日：2023.03.31
申請日：2022.12.22
分類號：C02F9/00(2023.01)I;C02F1/56(2023.01)I;C02F1/52(2023.01)I;C02F1/04(2023.01)I;C02F1/461(2023.01)I;C02F1/28(2023.01)I;C02F1/44(2023.01)I;C02F1/
66(2023.01)I;C02F3/12(2023.01)I;C02F101/30(2006.01)N;C02F103/34(2006.01)N
摘要
本發明公開了一種多種類農藥混合廢水的處理方法，屬于工業廢水處理技術領域，包括如下步驟：將農藥混合廢水進行絮凝沉淀處理；絮凝沉淀處理后的廢水進行蒸發處理；將蒸發后的廢水調節pH至酸性后進入鐵碳塔進行鐵碳微電解反應；將鐵碳微電解處理后的廢水pH調至中性后與吸附劑進行混合處理；吸附處理后的上清液進入一級膜系統處理，透過液進入二級膜系統深度處理，濃縮液進行蒸發處理；膜透過液進入生化系統繼續生化處理，處理后的上清液達標合格后外排；本發明采用“蒸發處理+鐵碳微電解+吸附處理+二級膜處理+生化處理”工藝處理多種類農藥生產廢水，減少生產廢水中有機污染物濃度，達到外排標準。
權利要求書
1.一種多種類農藥混合廢水的處理方法，其特征在于，包括如下步驟：步驟S1、絮凝處理：向農藥混合廢水中加入混凝劑和助凝劑進行絮凝沉淀處理；步驟S2、蒸發處理：絮凝沉淀處理后的廢水進行蒸發處理；步驟S3、鐵碳微電解處理：將蒸發后的廢水調節pH至酸性后進入鐵碳塔進行鐵碳微電解反應；步驟S4、吸附處理：將鐵碳微電解處理后的廢水pH調至中性后與吸附劑進行混合處理；步驟S5、膜處理：吸附處理后的上清液進入一級膜系統處理，透過液進入二級膜系統深度處理，濃縮液進行蒸發處理；步驟S6、生化處理：膜透過液進入生化系統繼續生化處理，處理后的上清液達標合格后外排。
2.根據權利要求1所述的一種多種類農藥混合廢水的處理方法，其特征在于，絮凝沉淀前要用酸調節廢水pH為7-8，所用酸為鹽酸或硫酸，混凝劑為聚合氯化鋁或氫氧化鈣，助凝劑為聚丙烯酰胺或海藻酸鈉。
3.根據權利要求1所述的一種多種類農藥混合廢水的處理方法，其特征在于，蒸發處理采用MVR蒸發工藝。
4.根據權利要求1所述的一種多種類農藥混合廢水的處理方法，其特征在于，鐵碳微電解處理時pH為3-4，所用酸為硫酸。
5.根據權利要求1所述的一種多種類農藥混合廢水的處理方法，其特征在于，鐵碳微電解處理時向廢水中通入空氣，控制氣水體積比為2-10：1。
6.根據權利要求1所述的一種多種類農藥混合廢水的處理方法，其特征在于，鐵碳微電解填料中鐵含量70％-75％，催化劑3％-5％，活化劑1％-3％，余量為碳，所述催化劑為鈀、銠或鈦中的一種或幾種，所述活化劑為銅、銀或鉛中的一種或幾種。
7.根據權利要求1所述的一種多種類農藥混合廢水的處理方法，其特征在于，吸附劑為硅膠、顆粒狀活性炭、粉末活性炭、氧化鋁及分子篩中的一種或幾種。
8.根據權利要求1所述的一種多種類農藥混合廢水的處理方法，其特征在于，一級膜系統處理運行壓力為50-75bar，二級膜系統運行壓力為20-35bar。
9.根據權利要求1所述的一種多種類農藥混合廢水的處理方法，其特征在于，步驟S1、步驟S2、步驟S3、步驟S4、步驟S6中產生的污泥經過壓濾脫水烘干后無害化處置。
10.根據權利要求1所述的一種多種類農藥混合廢水的處理方法，其特征在于，步驟S1、步驟S3、步驟S4、步驟S6中產生的廢氣經負壓收集、兩級噴淋處理達標排放。
發明內容
本發明為了解決高鹽、高COD、高氨氮、高總氮的多種農藥混合廢水的處理難題，提供一種多種類農藥混合廢水的處理方法，該工藝可有效處理混合農藥廢水，并可滿足不同濃度及特征污染物的農藥廢水的進水要求。
本發明的目的可以通過以下技術方案實現：

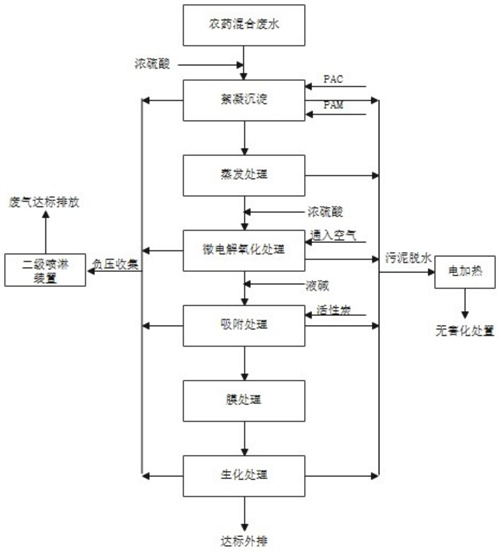

一種多種類農藥混合廢水的處理方法，包括以下步驟：
步驟S1、絮凝處理：向農藥混合廢水中加入混凝劑和助凝劑進行絮凝沉淀處理；
步驟S2、蒸發處理：絮凝沉淀處理后的廢水進行蒸發處理；
步驟S3、鐵碳微電解處理：將蒸發后的廢水調節pH至酸性后進入鐵碳塔進行鐵碳微電解反應；
步驟S4、吸附處理：將鐵碳微電解處理后的廢水pH調至中性后與吸附劑進行混合處理；
步驟S5、膜處理：吸附處理后的上清液進入一級膜系統處理，透過液進入二級膜系統深度處理，濃縮液進行蒸發處理；
步驟S6、生化處理：膜透過液進入生化系統繼續生化處理，處理后的上清液達標合格后外排。
多種農藥混合廢水中含有大量的對微生物有毒害和抑制作用的有毒有害的有機污染物質和鹽分，即使通過蒸發處理去除大部分這些有機污染物，剩余的少量有毒有害物質進入生化系統也會抑制生化系統微生物生長、繁殖；高濃度的鹽分會導致微生物脫水，甚至死亡，嚴重影響生化處理效果。另外，由于農藥原藥生產步驟較多，產生的副產物種類復雜，且各個生產步驟反應收率有所波動，生產廢水中有機物濃度隨之發生變化，對廢水處理系統的沖擊較大，如果不采取相應的技術工藝會導致廢水處理不能穩定運行，處理效果難以達到外排標準。因此，本發明首先采用蒸發處理降低廢水中的鹽分及酮類、酚類、醚類等對生化系統具有抑制及毒害作用的特征污染物濃度，由于蒸發過程中溫度較高，廢水中的酮、苯類有機溶劑會和蒸發水一并到后端，這些有機物對膜具有一定的溶解作用，可通過鐵碳微電解氧化該類物質，再通過吸附處理去除鐵碳微電解處理后廢水中含有的細小的顆粒物，經過兩級膜設備分離廢水中含有的大部分污染物；然后再生化處理進一步降低廢水中的COD、NH3-N、TN等污染物濃度，最后再通過二沉池固液分離得上清液，達標合格外排，并且膜設備產生的濃縮液可進行蒸發處理，形成閉環處理流程。
優選地，所述步驟S1中，農藥混合廢水pH呈強堿性，絮凝沉淀前要調節廢水pH，pH控制在7-8，所用酸為鹽酸或硫酸，混凝劑為聚合氯化鋁或氫氧化鈣，助凝劑為聚丙烯酰胺或海藻酸鈉。
優選地，所述步驟S2中蒸發處理采用MVR蒸發工藝。
優選地，所述步驟S3中鐵碳微電解處理時將調節pH至酸性，pH控制在3-4，所用酸為硫酸，然后與鐵碳填料混合反應，鐵碳填料為規整球形，堆體密度為1.2-1.4g/cm3，不鈍化、不板結。
鐵碳微電解利用鐵-碳顆粒之間存在著電位差而形成無數個細微原電池，在含有酸性電解質的水溶液中發生電化學反應，產生大量的活性基團羥基自由基和Fe2+離子，可產生1200-1300mV的電解電壓，可使雜環類、苯環類有機物斷鏈開環，改變醚類、酮類有機物等特征污染物特性，降低生物毒性。
優選地，所述步驟S3中鐵碳微電解處理時向廢水中通入空氣，控制氣水體積比為2-10：1。
優選地，所述步驟S3中鐵碳微電解填料中鐵含量70％-75％，催化劑3％-5％，活化劑1％-3％，余量為碳，所述催化劑為鈀、銠或鈦中的一種或幾種，所述活化劑為銅、銀或鉛中的一種或幾種。
優選地，所述步驟S3中鐵碳微電解反應結束后，投加堿將pH調節至7-8，所用堿為液堿。
優選地，所述步驟S4中吸附處理是將微電解反應中和后的廢水與吸附劑混合，所用吸附劑為吸附材料，為硅膠、顆粒狀活性炭、粉末活性炭、氧化鋁及分子篩中的一種或幾種。
鐵碳微電解反應結束并調節pH至7-8后，廢水中含有的難溶于水的懸浮物會堵塞后端膜處理的膜孔，會對廢水處理的穩定性造成影響，通過吸附劑吸附后再經過污泥壓濾機后可去除廢水中的懸浮顆粒物，保護后端膜處理。
優選地，所述步驟S4中吸附處理結束后的泥水混合物通過污泥壓濾機處理，所用濾布為滌綸、維綸、丙綸、錦綸中的一種。
優選地，所述步驟S5中可根據廢水中含有的COD種類、氨氮濃度擇優選擇膜材料，膜材料可為MF、UF、NF、RO、DTRO、STRO中的一種或兩種。
優選地，所述步驟S5中膜處理分為一級膜處理和二級膜處理，一級膜處理運行壓力為50-75bar，可分離去除含大部分的有機污染物及二價硫酸鹽等，二級膜運行壓力為20-35bar，可進一步去除有機污染物，為生化系統處理后直接排放起保障作用。
優選地，所述步驟S5中生產廢水經吸附處理后可調節進膜處理單元的pH值，調節的具體pH值可根據廢水中氨氮的含量，如氨氮含量較高，可通過添加硫酸和廢水中的氨氮形成硫酸銨鹽，被一級膜處理截留在濃縮液中，減少廢水中氨氮對生化處理的抑制作用。
優選地，所述步驟S5中膜處理的產水率可根據進膜處理時的廢水濃度來調節，一般可控制膜處理產水率為60-80％。
膜處理可用于高濃度有毒有害廢水處理，一般農藥廢水，尤其是多種類具有殺菌殺蟲性的農藥廢水，采用常規的強氧化+生化處理往往難以穩定運行，處理效果達不到設計標準，該類廢水可通過把強氧化處理、膜處理及蒸發處理組合，有選擇性處理廢水中有毒有害的特征污染物，達到預期處理效果。
優選地，所述步驟S5中膜處理產生的濃縮液同原水一并進入絮凝沉淀單元，形成農藥廢水處理閉環。
優選地，所述步驟S6中膜處理后的廢水進入生化池進一步處理，生化池主要采用SBR工藝處理。
由于經過以上工序處理后廢水中大分子類物質部分已氧化成小分子物質，剩余部分被膜處理工序截留分離，廢水中剩余的有機污染物基本為小分子物質，可生化性較好，經過簡單的生化處理后可達標外排。且SBR工藝具有運行效果穩定、耐沖擊負荷、運行靈活、便于操作運行，可有效控制活性污泥膨脹，實現好氧、缺氧、厭氧交替運行等優點。在確保運行效果前提下，可降低同類廢水處理運行成本。
優選地，所述步驟S1、步驟S2、步驟S3、步驟S4、步驟S6中產生的污泥經過壓濾脫水烘干后無害化處置。
由于農藥生產企業廢水中產生的物化、生化污泥屬于危險廢物，處置成本較高。本系統產生的污泥經過板框壓濾脫水后采用烘干的方式進一步減少含水率，含水率控制在20-35％，烘干方式為電加熱烘干、蒸汽加熱烘干中的一種或兩種。
優選地，所述步驟S1、步驟S3、步驟S4、步驟S6中產生的廢氣經負壓收集、兩級噴淋處理達標排放。
本發明的有益效果：
本發明采用“蒸發處理+鐵碳微電解+吸附處理+二級膜處理+生化處理”工藝處理多種類農藥生產廢水，減少生產廢水中有機污染物濃度，達到外排標準。
本發明方法可有效處理多種農藥混合廢水，尤其針對含有毒有害的有機污染物，包括酮類、醚類、硫化物、苯類等對微生物具有抑制、毒害作用的特征污染物，處理效果顯著，系統抗沖擊能力強，可有效處理因農藥生產過程發生變化造成的廢水發生變化的農藥生產廢水，解決多種混合農藥生產廢水處理過程的難題。
（發明人：李凱波;沈守權;管明強;陳志朋;陳海玉;吳軍旗）
