公布日：2023.03.28

申請日：2022.10.31

分類號：C02F9/00(2023.01)I;C02F1/66(2023.01)N;C02F1/52(2023.01)N;C02F1/24(2023.01)N;C02F3/28(2023.01)N

摘要

本發明涉及廢水凈化處理技術領域，具體提出了一種高含磷廢水處理工藝，具體涉及到一種高含磷廢水多級沉淀處理裝置，該裝置包括沉淀池，所述沉淀池中豎直設置有濾網隔板且被其分隔成一號沉淀倉和二號沉淀倉兩個獨立區域；所述一號沉淀倉中裝配有多個氣浮攪拌裝置；所述二號沉淀倉中裝配有主動截濾裝置；與現有技術相比，改變了傳統的自然沉降的方式，對分散在廢水中的沉淀雜質顆粒能夠?qū)崿F(xiàn)主動截留聚攏收集，有效促進沉淀雜質絮凝成團，加速沉淀雜質的整體沉降速率。

權利要求書

1.一種高含磷廢水處理工藝，其特征在于：所述工藝具體包括如下步驟：S1、將高含磷皂角水排入中和池，在堿性條件下與石灰水充分反應；S2、將經過步驟S1與石灰水充分反應完全后的廢水排入高含磷廢水多級沉淀處理裝置中，并加入絮凝藥劑，進行一級沉淀處理；S3、在高含磷廢水多級沉淀處理裝置中對廢水進行二級沉淀處理，并將上層不含懸浮雜質的清水通入?yún)捬醭刂校?/span>S4、將經過厭氧池處理后的廢水繼續沉淀，并將上層清水排入曝氣池，并在曝氣池中加入藥劑處理，當上層清水檢驗合格后便可達標排放；采用上述步驟S1-S4的高含磷廢水處理工藝對高含磷廢水進行處理的過程中還具體涉及到一種上述的高含磷廢水多級沉淀處理裝置，該裝置包括沉淀池(1)，所述沉淀池(1)中豎直設置有濾網隔板(11)且被其分隔成一號沉淀倉(12)和二號沉淀倉(13)兩個獨立區域；所述一號沉淀倉(12)中裝配有多個氣浮攪拌裝置(2)；所述二號沉淀倉(13)中裝配有主動截濾裝置(3)；其中：所述主動截濾裝置(3)包括自轉驅動機構(31)以及多個由所述自轉驅動機構(31)驅動實現同步自轉的截濾執行機構(32)；所述截濾執行機構(32)包括支承框架(321)和裝配在支承框架(321)上的陣列連桿組件(322)，所述陣列連桿組件(322)包括豎直固定在支承框架(321)上的導柱軸(3221)和套設滑動安裝在導柱軸(3221)上的滑動套管(3223)，所述滑動套管(3223)上周向分布有多列連桿(3224)，每列連桿(3224)包括多個沿豎直分布的連桿(3224)構成，所述連桿(3224)一端鉸接在滑動套管(3223)上，所述連桿(3224)另一端鉸接有與支承框架(321)水平滑動安裝的導桿(3225)；所述導桿(3225)上水平轉動安裝有截濾毛輥(323)，所述支承框架(321)外側壁上在每個所述導桿(3225)位置對應同軸固定安裝有截濾套(324)；所述滑動套管(3223)的頂端固定連接有提拉架(325)；所述主動截濾裝置(3)還包括帶動多個所述提拉架(325)同步升降的提拉機構(33)。

2.根據權利要求1所述的一種高含磷廢水處理工藝，其特征在于：所述截濾毛輥(323)包括轉動安裝在所述導桿(3225)上的旋轉輥芯(3231)和分布固定在所述旋轉輥芯(3231)外側壁上的輥毛(3232)；所述輥毛(3232)在旋轉輥芯(3231)上呈傾斜設置，且所述輥毛(3232)向遠離所述截濾套(324)的方向傾斜。

3.根據權利要求1所述的一種高含磷廢水處理工藝，其特征在于：所述氣浮攪拌裝置(2)包括豎直轉動安裝在所述一號沉淀倉(12)中的主氣管(21)，所述主氣管(21)在靠近底端的位置固定連通有多個周向分布的側彎支管(22)，所述側彎支管(22)上遠離與主氣管(21)連接的一端向上側彎，所述側彎支管(22)上向上側彎的管口端固定有氣浮噴頭(23)。

4.根據權利要求1所述的一種高含磷廢水處理工藝，其特征在于：所述二號沉淀倉(13)中靠近頂端水平固定有二號固定板(131)，所述自轉驅動機構(31)包括水平固定在所述二號固定板(131)上的回轉支承(311)，所述回轉支承(311)上固定有回轉齒圈(3111)，所述回轉齒圈(3111)頂端固定有驅動轉架(312)，多個所述截濾執行機構(32)通過所述導柱軸(3221)豎直轉動安裝在所述二號固定板(131)上，所述導柱軸(3221)上固定有與所述回轉齒圈(3111)嚙合的從動齒輪(3222)。

5.根據權利要求2所述的一種高含磷廢水處理工藝，其特征在于：所述截濾套(324)呈圓筒狀，且所述截濾套(324)上遠離所述支承框架(321)外側壁的筒端呈擴口喇叭狀，當對應位置的所述截濾毛輥(323)向所述截濾套(324)中收縮時，所述輥毛(3232)向靠近所述旋轉輥芯(3231)一側收集貼緊。

6.根據權利要求4所述的一種高含磷廢水處理工藝，其特征在于：所述提拉機構(33)包括位于所述驅動轉架(312)下方且升降驅動設置的多翼板(333)，所述提拉架(325)通過軸承轉動安裝在所述多翼板(333)上。

7.根據權利要求3所述的一種高含磷廢水處理工藝，其特征在于：所述氣浮噴頭(23)中設置有控制氣流從所述側彎支管(22)中單向向上流通的單向閥。

8.根據權利要求3所述的一種高含磷廢水處理工藝，其特征在于：所述主氣管(21)上固定連接有多個周向分布的攪拌葉(24)。

發明內容

為了解決上述問題，本發明提供了一種高含磷廢水處理工藝，用于解決上述背景技術中提到的問題。

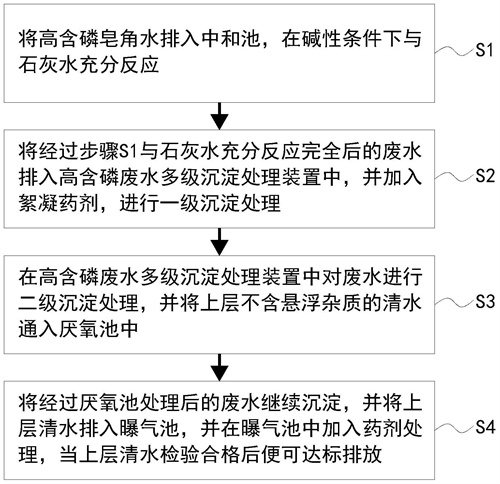

為了實現上述目的，本發明采用以下技術方案來實現：一種高含磷廢水處理工藝，所述工藝具體包括如下步驟：

S1、將高含磷皂角水排入中和池，在堿性條件下與石灰水充分反應。

S2、將經過步驟S1與石灰水充分反應完全后的廢水排入高含磷廢水多級沉淀處理裝置中，并加入絮凝藥劑，進行一級沉淀處理。

S3、在高含磷廢水多級沉淀處理裝置中對廢水進行二級沉淀處理，并將上層不含懸浮雜質的清水通入?yún)捬醭刂小?/span>

S4、將經過厭氧池處理后的廢水繼續沉淀，并將上層清水排入曝氣池，并在曝氣池中加入藥劑處理，當上層清水檢驗合格后便可達標排放。

采用上述步驟S1-S4的高含磷廢水處理工藝對高含磷廢水進行處理的過程中還具體涉及到一種上述的高含磷廢水多級沉淀處理裝置，該裝置包括沉淀池，所述沉淀池中豎直設置有濾網隔板且被其分隔成一號沉淀倉和二號沉淀倉兩個獨立區域；所述一號沉淀倉中裝配有多個氣浮攪拌裝置；所述二號沉淀倉中裝配有主動截濾裝置。

所述主動截濾裝置包括自轉驅動機構以及多個由所述自轉驅動機構驅動實現同步自轉的截濾執行機構；所述截濾執行機構包括支承框架和裝配在支承框架上的陣列連桿組件，所述陣列連桿組件包括豎直固定在支承框架上的導柱軸和套設滑動安裝在導柱軸上的滑動套管，所述滑動套管上周向分布有多列連桿，每列連桿包括多個沿豎直分布的連桿構成，所述連桿一端鉸接在滑動套管上，所述連桿另一端鉸接有與支承框架水平滑動安裝的導桿；所述導桿上水平轉動安裝有截濾毛輥，所述支承框架外側壁上在每個所述導桿位置對應同軸固定安裝有截濾套；所述滑動套管的頂端固定連接有提拉架；所述主動截濾裝置還包括帶動多個所述提拉架同步升降的提拉機構。

優選的，所述截濾毛輥包括轉動安裝在所述導桿上的旋轉輥芯和分布固定在所述旋轉輥芯外側壁上的輥毛；所述輥毛在旋轉輥芯上呈傾斜設置，且所述輥毛向遠離所述截濾套的方向傾斜。

優選的，所述氣浮攪拌裝置包括豎直轉動安裝在所述一號沉淀倉中的主氣管，所述主氣管在靠近底端的位置固定連通有多個周向分布的側彎支管，所述側彎支管上遠離與主氣管連接的一端向上側彎，所述側彎支管上向上側彎的管口端固定有氣浮噴頭。

優選的，所述二號沉淀倉中靠近頂端水平固定有二號固定板，所述自轉驅動機構包括水平固定在所述二號固定板上的回轉支承，所述回轉支承上固定有回轉齒圈，所述回轉齒圈頂端固定有驅動轉架，多個所述截濾執行機構通過所述導柱軸豎直轉動安裝在所述二號固定板上，所述導柱軸上固定有與所述回轉齒圈嚙合的從動齒輪。

優選的，所述截濾套呈圓筒狀，且所述截濾套上遠離所述支承框架外側壁的筒端呈擴口喇叭狀，當對應位置的所述截濾毛輥向所述截濾套中收縮時，所述輥毛向靠近所述旋轉輥芯一側收集貼緊。

優選的，所述提拉機構包括位于所述驅動轉架下方且升降驅動設置的多翼板，所述提拉架通過軸承轉動安裝在所述多翼板上。

優選的，所述氣浮噴頭中設置有控制氣流從所述側彎支管中單向向上流通的單向閥。

優選的，所述主氣管上固定連接有多個周向分布的攪拌葉。

上述技術方案具有如下優點或者有益效果：本發明提供了一種高含磷廢水多級沉淀處理裝置，在將廢水通入?yún)捬醭厍�，采用一級粗沉淀和二級細沉淀的兩級沉淀處理的方式，使得高含磷廢水沉淀處理過程中沉淀效果得到優化和提升，另外在二號沉淀倉進行二級沉淀的過程中，在配合絮凝劑的作用，通過設置的主動截濾裝置對分散在廢水中的沉淀雜質顆粒能夠?qū)崿F(xiàn)主動截留聚攏收集，有效促進沉淀雜質絮凝成團，加速沉淀雜質的整體沉降速率，繼而加快廢水凈化處理效率。

（發明人：楊文清;朱旭東）
