公布日：2023.03.31
申請日：2022.11.29
分類號：C01B33/10(2006.01)I;C01B7/19(2006.01)I
摘要
本發明公開了一種光伏行業氟化氫廢水資源化利用系統裝置和方法，解決現有技術中光伏行業氟化氫廢水處理效率低，成本高，無法進行資源有效回收利用的技術問題。本發明的氟化氫廢水資源化利用系統裝置，包括氟硅酸反應裝置、氫氟酸精制裝置和熱蒸汽壓縮再生裝置。通過氟硅酸反應裝置沉降氟硅酸，離心后廢水中上清液進入氫氟酸精制裝置進行氫氟酸精制回收，蒸餾塔產生的蒸汽經熱蒸汽壓縮再生裝置回收利用，沉淀后的氟硅酸鹽通過清洗除雜再利用。通過本發明系統裝置同時實現了氟氫酸和氟硅酸的有效回收利用，降低廢水處理量和水處理劑使用量，減少能耗及水處理成本，提高工作效率�？蓮V泛應用于環保技術領域。
權利要求書
1.一種光伏行業氟化氫廢水資源化利用系統裝置，其特征在于，包括氟硅酸反應裝置、氫氟酸精制裝置和熱蒸汽壓縮再生裝置；所述氟硅酸反應裝置通過鹽沉降廢水中的氟硅酸；具體的，所述氟硅酸反應裝置(1)底部設有第一采出口(101)，其側面依次連接設有采出泵(2)和離心機(3)，所述采出泵(2)吸入口和排出口通過管路分別與所述第一采出口(101)和離心機(3)進口相連通，所述離心機(3)上清液出口通過管路與所述氫氟酸精制裝置相連通，其底部濾渣出口通過管路與所述氟硅酸鹽精制裝置相連通；所述氫氟酸精制裝置對廢水中的氫氟酸進行濃縮回收；具體的，所述氫氟酸精制裝置包括換熱器(4)、精餾塔(5)、回流罐(6)、塔底物料循環泵(14)和回流泵(16)；所述換熱器(4)進口、出口分別通過管路與所述離心機(3)上清液出口和所述精餾塔(5)下部進料口相連通；所述精餾塔(5)塔底通過管路與所述塔底物料循環泵(14)相連通，精餾塔(5)塔頂氣相冷凝后液體通過回流罐(6)和回流泵(16)由精餾塔塔頂回流口(502)回流到精餾塔(5)中；所述熱蒸汽壓縮再生裝置用于將所述蒸餾塔(5)產生的蒸汽經熱蒸汽壓縮再生裝置回收利用。
2.根據權利要求1所述的一種光伏行業氟化氫廢水資源化利用系統裝置，其特征在于，所述熱蒸汽壓縮再生裝置包括塔頂降膜蒸發器(7)、塔頂氣液分離器(8)、蒸汽壓縮機(9)、塔底降膜蒸發器(10)、塔底氣液分離器(11)、塔頂熱水循環泵(12)、過熱蒸汽降溫器(13)和塔底熱水輸送泵(17)；所述塔頂降膜蒸發器(7)物料進口、物料出口和冷媒出口分別通過管路與所述精餾塔(5)塔頂出氣口、回流罐(6)進口和塔頂氣液分離器(8)相連通；所述塔頂氣液分離器(8)底部的飽和熱水通過所述塔頂熱水循環泵(12)與塔頂降膜蒸發器冷媒進口(702)通過管路相連通，其內部蒸汽通過管路經塔頂氣液分離器蒸汽出口(801)依次經由經蒸汽壓縮機(9)和過熱蒸汽降溫器(13)處理后，進入所述塔底氣液分離器(11)；所述精餾塔(5)塔底液料出口通過管路經所述塔底物料循環泵(14)與所述塔底降膜蒸發器(10)連通，所述塔底降膜蒸發器(10)物料出口通過管路與所述精餾塔(5)下部氣相入口相連通；所述塔底降膜蒸發器(10)蒸汽出口、進口分別通過管路與所述塔底氣液分離器(11)蒸汽進口、出口循環連通；所述塔底氣液分離器(11)內的熱水通過管路經熱水輸送泵(17)輸送至塔頂氣液分離器(8)。
3.根據權利要求1所述的一種光伏行業氟化氫廢水資源化利用系統裝置，其特征在于，所述精餾塔(5)內、中下部還設有集液盤，其側面設有與所述集液盤相配合的精餾塔產品側線采出口(501)；所述精餾塔(5)塔底廢液通過塔底采出泵(15)排出。
4.根據權利要求1所述的一種光伏行業氟化氫廢水資源化利用系統裝置，其特征在于，所述氟硅酸反應裝置(1)為密閉釜式結構、罐式結構或槽式結構，其頂部設有進料口(102)和加鹽口(103)，其內部還設有攪拌裝置(104)。
5.根據權利要求2所述的一種光伏行業氟化氫廢水資源化利用系統裝置，其特征在于，所述塔頂降膜蒸發器(7)和塔底降膜蒸發器(10)均為立式不透性石墨降膜蒸發器。
6.根據權利要求1所述的一種光伏行業氟化氫廢水資源化利用系統裝置，其特征在于，其還包括氟硅酸精制裝置，所述氟硅酸精制裝置用于對經所述離心機(3)過濾沉降后的氟硅酸鹽進行雜質去除；具體的，所述氟硅酸精制裝置依次連接設有一級清洗器(18)、二級清洗器(19)和真空干燥器(20)，所述一級清洗器(18)進口通過管路與所述離心機(3)的濾渣出口相連通，所述一級清洗器(18)、二級清洗器(19)和真空干燥器(20)分別通過管路依次順序連接。
7.根據權利要求6所述的一種光伏行業氟化氫廢水資源化利用系統裝置，其特征在于，所述一級清洗器(18)、二級清洗器(19)為萃取離心機、密閉澄清槽或帶攪拌裝置的攪拌釜中的一種。
8.一種光伏行業氟化氫廢水資源化利用方法，其特征在于：使用權利要求1-7任何一項所述的一種光伏行業氟化氫廢水資源化利用系統裝置，具體步驟包括如下：(1)將需要處理的氟化氫廢水注入到所述氟硅酸反應裝置(1)中；(2)在所述氟硅酸反應裝置(1)中加入沉降劑，沉降氟化氫廢水中的氟硅酸；(3)由所述采出泵(2)提供動力將步驟(2)所述氟硅酸反應裝置(1)完成氟硅酸沉降后的液體氟化氫廢水泵進入所述離心機(3)中進行離心分離；(4)將步驟(3)分離得到的上清液按批次泵進入所述氫氟酸精制裝置中，進行氫氟酸精制回收；(5)將步驟(3)分離得到的底部氟硅酸沉淀物送入所述氟硅酸精制裝置中進行清洗除雜。
9.根據權利要求8所述的一種光伏行業氟化氫廢水資源化利用方法，其特征在于，所述氟硅酸反應裝置(1)中加入的沉降劑為鈉鹽或鉀鹽，沉降時間為3h-4h。
10.根據權利要求9所述的一種光伏行業氟化氫廢水資源化利用方法，其特征在于，所述氫氟酸廢水的氫氟酸含量為8％-25％，氟硅酸含量為0.1％-12％；步驟(4)所述氫氟酸精制裝置中，精餾塔(5)參數配置為：氫氟酸精餾塔理論板數為18-52，產品側線采出位置為自下而上第5-30塊理論板，進料位置為自下而上第2-10塊理論板；回流比為3-5∶1，操作壓力60KpaG-101KpaG。
發明內容
本發明針對現有技術中存在的缺點和不足，本發明提供了一種裝置結構設計合理，操作簡便，實用性強，可實現氟化氫的有效回收利用，同時副產優質氟硅酸鹽產品，能夠減輕光伏生產行業后端廢水廢渣處理壓力，安全環保的光伏行業氟化氫廢水資源化利用系統裝置和方法。

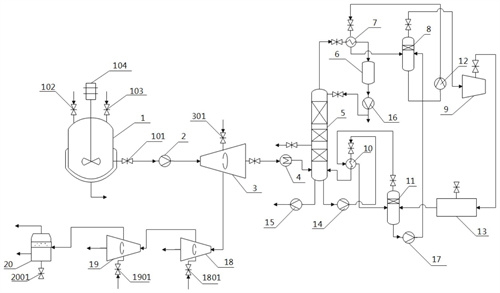

為實現以上目的，本發明通過以下技術方案予以實現：本發明提供的光伏行業氟化氫廢水資源化利用系統裝置，其特征在于，包括氟硅酸反應裝置、氫氟酸精制裝置和熱蒸汽壓縮再生裝置；
氟硅酸反應裝置通過鹽沉降廢水中的氟硅酸；具體的，氟硅酸反應裝置底部設有第一采出口，其側面依次連接設有采出泵和離心機，采出泵吸入口和排出口通過管路分別與第一采出口和離心機進口相連通，離心機上清液出口通過管路與氫氟酸精制裝置相連通，其底部濾渣出口通過管路與氟硅酸鹽精制裝置相連通；
氫氟酸精制裝置對廢水中的氫氟酸進行濃縮回收；具體的，氫氟酸精制裝置包括換熱器、精餾塔、回流罐、塔底物料循環泵和回流泵；換熱器進口、出口分別通過管路與離心機上清液出口和精餾塔下部進料口相連通；精餾塔塔底通過管路與塔底物料循環泵相連通，精餾塔塔頂氣相冷凝后液體通過回流罐和回流泵由精餾塔塔頂回流口回流到精餾塔中；
熱蒸汽壓縮再生裝置用于將蒸餾塔產生的蒸汽經熱蒸汽壓縮再生裝置回收利用。
優選的，熱蒸汽壓縮再生裝置包括塔頂降膜蒸發器、塔頂氣液分離器、蒸汽壓縮機、塔底降膜蒸發器、塔底氣液分離器、塔頂熱水循環泵、過熱蒸汽降溫器和塔底熱水輸送泵；
塔頂降膜蒸發器物料進口、物料出口和冷媒出口分別通過管路與精餾塔塔頂出氣口、回流罐進口和塔頂氣液分離器相連通；塔頂氣液分離器底部的飽和熱水通過塔頂熱水循環泵與塔頂降膜蒸發器冷媒進口通過管路相連通，其內部蒸汽通過管路經塔頂氣液分離器蒸汽出口依次經由經蒸汽壓縮機和過熱蒸汽降溫器處理后，進入塔底氣液分離器；
精餾塔塔底液料出口通過管路經塔底物料循環泵與塔底降膜蒸發器連通，塔底降膜蒸發器物料出口通過管路與精餾塔下部氣相入口相連通；塔底降膜蒸發器蒸汽出口、進口分別通過管路與塔底氣液分離器蒸汽進口、出口循環連通；塔底氣液分離器內的熱水通過管路經熱水輸送泵輸送至塔頂氣液分離器。
優選的，精餾塔內、中下部還設有集液盤，其側面設有與集液盤相配合的精餾塔產品側線采出口；精餾塔塔底廢液通過塔底采出泵15排出。
優選的，氟硅酸反應裝置為密閉釜式結構、罐式結構或槽式結構，其頂部設有進料口和加鹽口，其內部還設有攪拌裝置。
優選的，塔頂降膜蒸發器和塔底降膜蒸發器均為立式不透性石墨降膜蒸發器。
優選的，還包括氟硅酸精制裝置，氟硅酸精制裝置用于對經離心機過濾沉降后的氟硅酸鹽進行雜質去除；具體的，氟硅酸精制裝置依次連接設有一級清洗器、二級清洗器和真空干燥器，一級清洗器進口通過管路與離心機的濾渣出口相連通，一級清洗器、二級清洗器和真空干燥器分別通過管路依次順序連接。
優選的，一級清洗器、二級清洗器為萃取離心機、密閉澄清槽或帶攪拌裝置的攪拌釜中的一種。
一種光伏行業氟化氫廢水資源化利用方法，使用上述的何一項的任一種光伏行業氟化氫廢水資源化利用系統裝置，具體步驟包括如下：
(1)將需要處理的氟化氫廢水注入到所述氟硅酸反應裝置中；
(2)在氟硅酸反應裝置中加入沉降劑，沉降氟化氫廢水中的氟硅酸；
(3)由采出泵提供動力將步驟(2)氟硅酸反應裝置完成氟硅酸沉降后液體氟化氫廢水泵進入離心機中進行離心分離；
(4)將步驟(3)分離得到的上清液按批次泵進入氫氟酸精制裝置中，進行氫氟酸精制回收；
(5)將步驟(3)分離得到的底部氟硅酸沉淀物送入氟硅酸精制裝置中進行清洗除雜。
優選的，氟硅酸反應裝置中加入的沉降劑為鈉鹽或鉀鹽，沉降時間為3h-4h。
優選的，氫氟酸廢水的氫氟酸含量為8％-25％，氟硅酸含量為0.1％-12％。
優選的，步驟(4)氫氟酸精制裝置中，精餾塔參數配置為：氫氟酸精餾塔理論板數為18-52，產品側線采出位置為自下而上第5-30塊理論板，進料位置為自下而上第2-10塊理論板；回流比為3-5:1，操作壓力60KpaG-101KpaG。
本發明具備以下有益效果：
(1)本發明的氟化氫廢水資源化利用系統裝置，通過氟硅酸反應裝置沉降氟硅酸，離心沉淀后的氟硅酸鹽通過氟硅酸精制裝置進行清洗除雜再利用；廢水中上清液進入氫氟酸精制裝置進行氫氟酸精制回收利用，進而對氟化氫廢水中的有效成分進行回收利用，實現資源化回收，提高資源利用率。同時，經過處理后的氟化氫廢水中有害成分大大降低，進而減少了后續氟化氫廢水的處理程序。通過本發明系統裝置同時實現了對氟化氫廢水中氟氫酸和氟硅酸的有效回收利用，降低廢水處理量和水處理劑使用量，減少能耗及水處理成本，提高工作效率。
(2)本發明的氟化氫廢水資源化利用系統裝置，蒸餾塔產生的蒸汽通過熱蒸汽壓縮再生裝置，利用熱蒸汽換熱將熱能送回至氫氟酸精制裝置重復利用，大大降低了生產能耗，降低成本，符合綠色環保理念。
(3)本發明的光伏行業氟化氫廢水資源化利用方法，方法簡單，實施方便，操作成本低，采用沉降劑沉降氟化氫廢水中的氟硅酸，使氟硅酸和氫氟酸得到有效回收利用，降低氟化氫廢水的有害成分，避免了石灰等水處理劑使用產生的大量污泥和廢棄物及其后續處理步驟，簡化廢水處理流程的同時實現資源再生回收利用，有效提高氟化氫生產過程及廢水處理的經濟效益。
（發明人：顏企明;劉順江;馮加亮;劉萊琛;馮文秀）
