公布日：2023.02.03
申請日：2022.11.02
分類號：C02F9/00(2023.01)I;C02F1/00(2006.01)I;C02F1/66(2006.01)I;C02F1/38(2006.01)I;C02F11/122(2019.01)I;C02F101/20(2006.01)N;C02F103/16(2006.01)N
摘要
本發明涉及一種有色冶煉污酸廢水處理方法及系統，所述方法包括依次對污酸廢水進行過濾、一段中和、固液分離、二段中和、固液分離、重金屬反應沉淀、過濾、二氧化碳除硬以及過濾操作。與現有技術相比，本發明操作簡單，運行穩定可靠，將傳統的危廢變?yōu)榭衫檬�，重金屬富集污泥回用于配料系統回收，廢水處理后針對性回用，為企業零排放提供基礎，具有良好環保經濟效益。
權利要求書
1.一種有色冶煉污酸廢水處理方法，其特征在于，該方法包括以下步驟：步驟1、待處理的污酸廢水經過過濾器，過濾后回收懸浮物以及重金屬不溶物；步驟2、過濾后液加入中和劑，調節PH值至第一PH值設定范圍內，生成石膏；中和后液經過一段濃密機進行固液分離，離心脫水后得到含水量在設定范圍內的合格石膏；步驟4、一段濃密機上清液中投加中和劑，調節PH值至第二PH值設定范圍內，生成不溶性重金屬沉淀物；再次經過二段濃密機進行固液分離，并將壓濾脫水后的重金屬沉淀物，輸送至原料系統以配料回收重金屬；步驟5、二段濃密機上清液中投加重金屬去除劑對重金屬進一步去除至達到排放標準，反應后液經過沉淀池去除重金屬不溶物沉淀，沉淀物經過壓濾機壓濾后回原料系統以回收重金屬沉淀池上清液出水存入中間水池，部分回用于配制石灰乳，部分進入后續處理系統；步驟6、剩余廢水進入二氧化碳除硬度系統，與二氧化碳反應并經過沉淀池沉淀，沉淀池上清液經過濾系統過濾截留懸浮物，過濾液回用或達標排放。
2.根據權利要求1所述的一種有色冶煉污酸廢水處理方法，其特征在于，所述步驟1中待處理的污酸廢水包括鉛、鋅冶煉以及再生鉛回收冶煉煙氣制酸產生的污酸及酸性廢水。
3.根據權利要求1所述的一種有色冶煉污酸廢水處理方法，其特征在于，所述中和劑為入石灰、碳酸鈣或電石渣。
4.根據權利要求1所述的一種有色冶煉污酸廢水處理方法，其特征在于，所述第一PH值設定范圍為2-3。
5.根據權利要求1所述的一種有色冶煉污酸廢水處理方法，其特征在于，所述第二PH值設定范圍8.5-9.5。
6.根據權利要求1所述的一種有色冶煉污酸廢水處理方法，其特征在于，所述步驟2中中和后液經過一段濃密機進行固液分離，離心脫水后得到含水量在設定范圍內的合格石膏，具體為：中和后液經過一段濃密機進行固液分離，濃縮至底液濃度15-30％固含量，并采用離心機進行離心脫水，得到含水量<20％的合格石膏。
7.根據權利要求1所述的一種有色冶煉污酸廢水處理方法，其特征在于，所述步驟5中的重金屬去除劑包括螯合劑、納米鐵和生物制劑。
8.一種有色冶煉污酸廢水處理系統，其特征在于，采用權利要求1-7任一項所述的方法，所述系統包括依次連接的污酸儲池、過濾器、一段中和反應池、一段濃密機、二段中和反應池、二段濃密機、金屬深度處理反應池、沉淀池、二氧化碳除硬處理系統以及過濾系統；所述沉淀池和二氧化碳除硬處理系統之間還連接有中間水池，中間水池與一段中和反應池連接，用于向一段中和反應池輸送中和劑；所述一段濃密機還連接有離心機，用于對一段濃密機固液分離后的固體離心脫水后得到含水量在設定范圍內的合格石膏；所述二段濃密機和沉淀池還外接有壓縮機，用于將沉淀物壓濾后回用。
9.根據權利要求8所述的系統，其特征在于，所述二氧化碳除硬度處理系統包括依次連接的二氧化碳儲罐、汽化器、射流器、混合反應器和沉淀系統。
10.根據權利要求8所述的系統，其特征在于，所述過濾系統為淺層過濾器、膜過濾器或深層壓力過濾器。
發明內容
本發明的目的就是為了克服上述現有技術存在的針對現有的污酸處理工藝產生危廢渣量大、出水指標不穩定的缺陷而提供了一種有色冶煉污酸廢水處理方法及系統。
本發明的目的可以通過以下技術方案來實現：
本發明給出了一種有色冶煉污酸廢水處理方法，該方法包括以下步驟：
步驟1、待處理的污酸廢水經過過濾器，過濾后回收懸浮物以及重金屬不溶物；
步驟2、過濾后液加入中和劑，調節PH值至第一PH值設定范圍內，生成石膏；中和后液經過一段濃密機進行固液分離，離心脫水后得到含水量在設定范圍內的合格石膏；
步驟4、一段濃密機上清液中投加中和劑，調節PH值至第二PH值設定范圍內，生成不溶性重金屬沉淀物；再次經過二段濃密機進行固液分離，并將壓濾脫水后的重金屬沉淀物，輸送至原料系統以配料回收重金屬；
步驟5、二段濃密機上清液中投加重金屬去除劑對重金屬進一步去除至達到排放標準，反應后液經過沉淀池去除重金屬不溶物沉淀，沉淀物經過壓濾機壓濾后回原料系統以回收重金屬沉淀池上清液出水存入中間水池，部分回用于配制石灰乳，部分進入后續處理系統；
步驟6、剩余廢水進入二氧化碳除硬度系統，與二氧化碳反應并經過沉淀池沉淀，沉淀池上清液經過濾系統過濾截留懸浮物，過濾液回用或達標排放。
優選地，所述步驟1中待處理的污酸廢水包括鉛、鋅冶煉以及再生鉛回收冶煉煙氣制酸產生的污酸及酸性廢水。
優選地，所述中和劑為入石灰、碳酸鈣或電石渣。
優選地，所述第一PH值設定范圍為2-3。
優選地，所述第二PH值設定范圍8.5-9.5。
優選地，所述步驟2中中和后液經過一段濃密機進行固液分離，離心脫水后得到含水量在設定范圍內的合格石膏，具體為：中和后液經過一段濃密機進行固液分離，濃縮至底液濃度15-30％固含量，并采用離心機進行離心脫水，得到含水量<20％的合格石膏。
優選地，所述步驟5中的重金屬去除劑包括螯合劑、納米鐵和生物制劑。

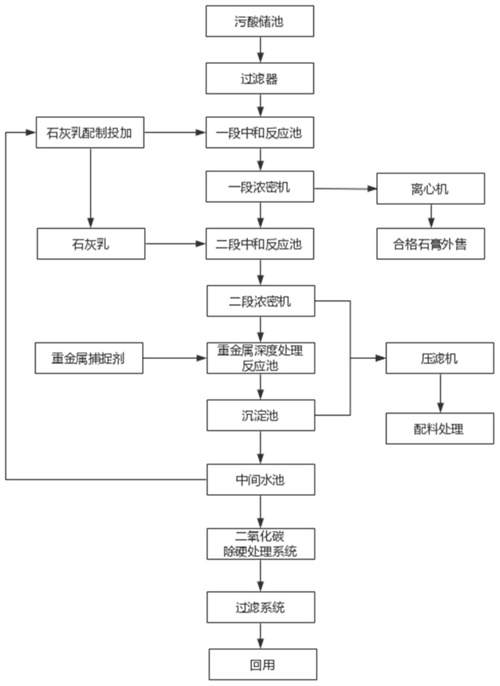

根據本發明的第二方面，提供了一種有色冶煉污酸廢水處理系統，采用任一項所述的方法，所述系統包括依次連接的污酸儲池、過濾器、一段中和反應池、一段濃密機、二段中和反應池、二段濃密機、金屬深度處理反應池、沉淀池、二氧化碳除硬處理系統以及過濾系統；
所述沉淀池和二氧化碳除硬處理系統之間還連接有中間水池，中間水池與一段中和反應池連接，用于向一段中和反應池輸送中和劑；所述一段濃密機還連接有離心機，用于對一段濃密機固液分離后的固體離心脫水后得到含水量在設定范圍內的合格石膏；所述二段濃密機和沉淀池還外接有壓縮機，用于將沉淀物壓濾后回用。
優選地，所述二氧化碳除硬度處理系統包括依次連接的二氧化碳儲罐、汽化器、射流器、混合反應器和沉淀系統。
優選地，所述過濾系統為淺層過濾器、膜過濾器或深層壓力過濾器。
與現有技術相比，本發明具有以下優點：
1)本發明可實現石膏的回收利用，節約危廢處置成本，二段中和產生的渣量不到總體渣量的10％，可以返回火法配料系統回收重金屬，二氧化碳除硬度系統產生的碳酸鈣沉淀可以返回系統作為中和劑，廢水經處理后可分級回用，與現有技術相比，本發明的方法具有工藝簡單、無廢水外排、無廢渣排放、整體運行成本低等優點；
2)本發明的方法操作簡單，運行穩定可靠，將傳統的危廢變?yōu)榭衫檬�，重金屬富集污泥回用于配料系統回收，廢水處理后針對性回用，為企業零排放提供基礎，具有良好環保經濟效益；
3)一段中和反應中，第一PH值設定范圍的設置，shide2此范圍內重金屬氫氧化物不會形成沉淀析出，提高該步驟的副產物純度；
4)二段濃密機上清液通過投加重金屬去除劑，將重金屬進一步去除達到排放標準，反應后液經過沉淀池將重金屬不溶物沉淀去除，沉淀物經過壓濾機壓濾后回原料系統配料回收重金屬，提高了重金屬的回收率。
（發明人：都小兵;裴元虎;王潔琳;黃艷霞;李江濤;劉浩然）
