公布日：2023.01.20

申請日：2022.11.03

分類號：C02F3/34(2006.01)I;C02F1/00(2006.01)I;C02F101/30(2006.01)N

摘要

本發明公開了一種基于微生物技術的有機廢水處理裝置，包括微生物有機廢水處理設備，微生物有機廢水處理設備包括有機廢水處理池、廢水過濾機構、有機物回收機構、旋轉式降解機構、三通檢測器和回流器，有機廢水處理池的左端安裝有入水口且右端安裝有出水口，廢水過濾機構安裝于入水口處且下端通過管路與有機物回收機構相連接，有機物回收機構安裝于出水口的一側，旋轉式降解機構分設有兩組且對稱安裝于有機廢水處理池的內部，旋轉式降解機構包括驅動器、旋轉筒、微生物投放器。本發明所設計的微生物有機廢水處理設備可以將有機廢水進行過濾、回收、降解和檢測處理，提高設備對有機廢水處理的效果以及自動化程度。

權利要求書

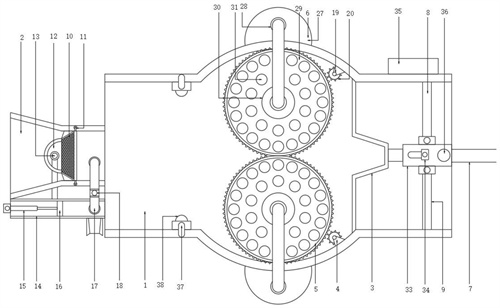

1.一種基于微生物技術的有機廢水處理裝置，包括微生物有機廢水處理設備，其特征在于：所述微生物有機廢水處理設備包括有機廢水處理池(1)、廢水過濾機構、有機物回收機構、旋轉式降解機構、三通檢測器和回流器，所述有機廢水處理池(1)的左端安裝有入水口(2)且右端安裝有出水口(3)，所述廢水過濾機構安裝于入水口(2)處且下端通過管路與有機物回收機構相連接，所述有機物回收機構安裝于出水口(3)的一側，所述旋轉式降解機構分設有兩組且對稱安裝于有機廢水處理池(1)的內部，所述旋轉式降解機構包括驅動器(4)、旋轉筒(5)、微生物投放器(6)，所述驅動器(4)安裝于有機廢水處理池(1)的內壁上且與旋轉筒(5)相接觸，所述微生物投放器(6)安裝于旋轉筒(5)的內部，所述三通檢測器安裝于出水口(3)處且端部連接有出水管(7)、回流管一(8)、回流管二(9)，所述回流管一(8)和回流管二(9)通過管路分別與兩組回流器相連接，兩組所述回流器分別安裝于有機廢水處理池(1)的內壁上。

2.根據權利要求1所述的一種基于微生物技術的有機廢水處理裝置，其特征在于：所述廢水過濾機構包括濾網(10)、振動馬達(11)、排污管(12)和閥體(13)，所述濾網(10)呈傾斜狀安裝于入水口(2)處且上端分別與兩組振動馬達(11)相連接，所述排污管(12)安裝于入水口(2)的底部且與閥體(13)相連接，所述排污管(12)的末端與有機物回收機構相連接。

3.根據權利要求2所述的一種基于微生物技術的有機廢水處理裝置，其特征在于：所述有機物回收機構包括箱體(14)、液壓缸(15)、擠壓板(16)、抽水管(17)和泵體(18)，所述液壓缸(15)安裝于箱體(14)的一端且動力輸出端與擠壓板(16)相連接，所述擠壓板(16)滑動設置于箱體(14)內，所述抽水管(17)內置于箱體(14)內且外端與泵體(18)相連接，所述泵體(18)的出水端通過管道與有機廢水處理池(1)相連接。

4.根據權利要求1所述的一種基于微生物技術的有機廢水處理裝置，其特征在于：所述驅動器(4)包括驅動電機(19)和安裝于驅動電機(19)動力輸出端的驅動齒輪(20)，所述驅動齒輪(20)與旋轉筒(5)相連接。

5.根據權利要求4所述的一種基于微生物技術的有機廢水處理裝置，其特征在于：所述旋轉筒(5)包括底座(21)、伺服電機(22)和筒體(23)，所述伺服電機(22)安裝于底座(21)上且動力輸出端與筒體(23)相連接，所述筒體(23)的表面均勻開設有若干組導入口(24)，所述導入口(24)內置有擋板(25)，所述擋板(25)的上端設置有電機一(26)，所述電機一(26)的動力輸出端與擋板(25)相連接。

6.根據權利要求1所述的一種基于微生物技術的有機廢水處理裝置，其特征在于：所述微生物投放器(6)包括微生物儲納箱(27)、抽取泵(28)和排料筒(29)，所述微生物儲納箱(27)安裝于有機廢水處理池(1)的外側且通過管道與抽取泵(28)相連接，所述抽取泵(28)通過管道與排料筒(29)相連接，所述排料筒(29)包括主筒(30)和通過管道與主筒(30)相連接的若干組輔筒(31)，所述輔筒(31)的表面均勻開設有若干組出液口(32)。

7.根據權利要求1所述的一種基于微生物技術的有機廢水處理裝置，其特征在于：所述三通檢測器包括殼體(33)和內置于殼體(33)內的有機物濃度傳感器(34)，所述有機物濃度傳感器(34)通過線路連接有控制器(35)，所述控制器(35)通過線路連接有三組電磁閥(36)，三組所述電磁閥(36)分別安裝于三通檢測器的三個端口。

8.根據權利要求6所述的一種基于微生物技術的有機廢水處理裝置，其特征在于：所述回流器包括固定于有機廢水處理池(1)內壁上的安裝架(37)和安裝于安裝架(37)上的噴頭(38)，所述噴頭(38)開口朝下。

發明內容

本發明的目的在于提供一種基于微生物技術的有機廢水處理裝置，解決了在對廢水處理的過程中，對于一些原理微生物溶劑投放位置的區域廢水的處理效果不佳，缺乏動態化的處理方式，處理后的廢水缺乏相應的高效檢驗機構，有機廢水內往往含有大量的有用物質，缺乏對于該類物質進行回收利用的手段，這一技術問題。

為實現上述目的，本發明提供如下技術方案：一種基于微生物技術的有機廢水處理裝置，包括微生物有機廢水處理設備，所述微生物有機廢水處理設備包括有機廢水處理池、廢水過濾機構、有機物回收機構、旋轉式降解機構、三通檢測器和回流器，所述有機廢水處理池的左端安裝有入水口且右端安裝有出水口，所述廢水過濾機構安裝于入水口處且下端通過管路與有機物回收機構相連接，所述有機物回收機構安裝于出水口的一側，所述旋轉式降解機構分設有兩組且對稱安裝于有機廢水處理池的內部，所述旋轉式降解機構包括驅動器、旋轉筒、微生物投放器，所述驅動器安裝于有機廢水處理池的內壁上且與旋轉筒相接觸，所述微生物投放器安裝于旋轉筒的內部，所述三通檢測器安裝于出水口處且端部分別連接有出水管、回流管一、回流管二，所述回流管一和回流管二通過管路分別與兩組回流器相連接，兩組所述回流器分別安裝于有機廢水處理池的內壁上。

作為本發明的一種優選方式，所述廢水過濾機構包括濾網、振動馬達、排污管和閥體，所述濾網呈傾斜狀安裝于入水口處且上端分別與兩組振動馬達相連接，所述排污管安裝于入水口的底部且與閥體相連接，所述排污管的末端與有機物回收機構相連接。

作為本發明的一種優選方式，所述有機物回收機構包括箱體、液壓缸、擠壓板、抽水管和泵體，所述液壓缸安裝于箱體的一端且動力輸出端與擠壓板相連接，所述擠壓板滑動設置于箱體內，所述抽水管內置于箱體內且外端與泵體相連接，所述泵體的出水端通過管道與有機廢水處理池相連接。

作為本發明的一種優選方式，所述驅動器包括驅動電機和安裝于驅動電機動力輸出端的驅動齒輪，所述驅動齒輪與旋轉筒相連接。

作為本發明的一種優選方式，所述旋轉筒包括底座、伺服電機和筒體，所述伺服電機安裝于底座上且動力輸出端與筒體相連接，所述筒體的表面均勻開設有若干組導入口，所述導入口內置有擋板，所述擋板的上端設置有電機一，所述電機一的動力輸出端與擋板相連接。

作為本發明的一種優選方式，所述微生物投放器包括微生物儲納箱、抽取泵和排料筒，所述微生物儲納箱安裝于有機廢水處理池的外側且通過管道與抽取泵相連接，所述抽取泵通過管道與排料筒相連接，所述排料筒包括主筒和通過管道與主筒相連接的若干組輔筒，所述輔筒的表面均勻開設有若干組出液口。

作為本發明的一種優選方式，所述三通檢測器包括殼體和內置于殼體內的有機物濃度傳感器，所述有機物濃度傳感器通過線路連接有控制器，所述控制器通過線路連接有三組電磁閥，三組所述電磁閥分別安裝于三通檢測器的三個端口。

作為本發明的一種優選方式，所述回流器包括固定于有機廢水處理池內壁上的安裝架和安裝于安裝架上的噴頭，所述噴頭開口朝下。

與現有技術相比，本發明的有益效果如下：

1.本發明設計了一種專門用于對有機廢水處理的裝置，該微生物有機廢水處理設備包括有機廢水處理池、廢水過濾機構、有機物回收機構、旋轉式降解機構、三通檢測器和回流器，有機廢水在導入有機廢水處理池前，通過廢水過濾機構將廢水中存在的大顆粒狀有機物進行過濾處理并導入至有機物回收機構內進行擠壓回收處理，導入至有機廢水處理池內的廢水通過旋轉式降解機構進行旋轉式動態降解處理，降解完畢后導入至三通檢測器內，通過三通檢測器內置的有機物含量傳感器進行檢查，當廢水有機物達標后進行外排處理，對于未達標的廢水通過回流器重新回流至有機廢水處理池內進行二次廢水降解處理，提高有機廢水處理設備對于廢水的處理效果。

2.本發明所設計的微生物有機廢水處理設備可以將有機廢水進行過濾、回收、降解和檢測處理，提高設備對有機廢水處理的效果以及自動化程度。

（發明人：唐曉亮）
