公布日：2023.02.03
申請日：2022.09.09
分類號：C02F9/00(2023.01)I;C02F1/04(2006.01)I;C02F1/469(2006.01)I;C02F1/66(2006.01)I;B01D36/04(2006.01)I;C01F11/28(2006.01)I;C01F11/30(2006.01)I
摘要

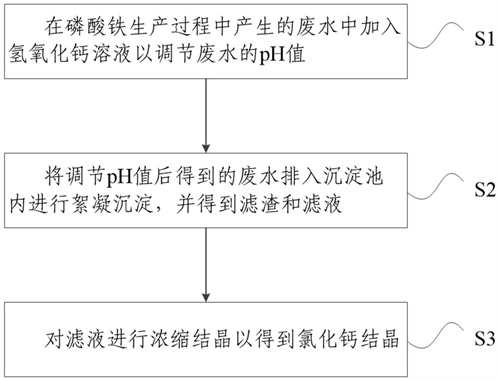

本發明提供一種氯法磷酸鐵的廢水處理方法，本方法包括：S1，在磷酸鐵生產過程中產生的廢水中加入氫氧化鈣溶液以調節廢水的pH值；S2，將調節pH值后得到的廢水排入沉淀池內進行絮凝沉淀，并得到濾渣和濾液；S3，對濾液進行濃縮結晶以得到氯化鈣結晶。根據本發明實施例的氯法磷酸鐵的廢水處理方法，其核心在于低成本實現氯法磷酸鐵廢水的零排放，從而使得廢水中的每個組分均能夠得到二次回用，實現資源再利用，以最低成本實現系統的穩定運行；此外，由于在pH預處理調節工段(即S1步驟)加入溶液為氫氧化鈣溶液而非價格較高的氫氧化鈉，因此，可以大幅度降低預處理藥劑投加成本。
權利要求書
1.一種氯法磷酸鐵的廢水處理方法，其特征在于，包括：S1，在磷酸鐵生產過程中產生的廢水中加入氫氧化鈣溶液以調節廢水的pH值；S2，將調節pH值后得到的廢水排入沉淀池內進行絮凝沉淀，并得到濾渣和濾液；S3，對濾液進行濃縮結晶以得到氯化鈣結晶。
2.根據權利要求1所述的氯法磷酸鐵的廢水處理方法，其特征在于，所述S1步驟具體包括：在磷酸鐵生產過程中產生的廢水中加入濃度為10％的氫氧化鈣溶液，并將廢水的pH值調節到10.7至11.2之間。
3.根據權利要求1所述的氯法磷酸鐵的廢水處理方法，其特征在于，在所述S2步驟中，所述沉淀池為斜管沉淀池。
4.根據權利要求3所述的氯法磷酸鐵的廢水處理方法，其特征在于，所述S2步驟具體包括：將廢水經過多次攪拌混合后泵入斜管沉淀池，在斜管沉淀池的池底沉積以形成渣漿并在渣漿上方形成濾液，利用渣漿泵將渣漿泵入板框壓濾機內壓濾以得到濾渣。
5.根據權利要求2所述的氯法磷酸鐵的廢水處理方法，其特征在于，所述S3步驟，具體包括：S3.1，將濾液利用液體濃縮設備濃縮，以得到預設濃度的氯化鈣溶液；S3.2，將預設濃度的氯化鈣溶液利用搪瓷釜進一步濃縮直至氯化鈣溶液達到飽和濃度，并析出氯化鈣結晶。
6.根據權利要求5所述的氯法磷酸鐵的廢水處理方法，其特征在于，在所述S3.1步驟中，所述液體濃縮設備包括降膜蒸發設備、升膜蒸發設備、強制循環蒸發設備、反滲透設備、多效蒸發設備或者電滲析設備。
7.根據權利要求6所述的氯法磷酸鐵的廢水處理方法，其特征在于，在所述S3.1步驟中，所述液體濃縮設備為降膜蒸發設備，所述降膜蒸發設備采用兩級或者多級降膜蒸發器相互串聯的結構以對濾液進行分級濃縮，其中，所述降膜蒸發器的材質根據濾液內氯離子的含量以確定。
8.根據權利要求5所述的氯法磷酸鐵的廢水處理方法，其特征在于，在S2步驟和S3步驟之間，還包括：向S2步驟所得到的濾液內加入鹽酸，以將濾液的pH值回調至6至8。
9.根據權利要求1至8中任一項所述的氯法磷酸鐵的廢水處理方法，其特征在于，在S3步驟之后，還包括：S4，將氯化鈣結晶利用滾筒刮刀進行切片處理，或者，將氯化鈣結晶利用造粒機進行造粒處理，以得到二水氯化鈣。
10.根據權利要求9所述的氯法磷酸鐵的廢水處理方法，其特征在于，在S4步驟之后，還包括：S5，將二水氯化鈣放入高溫干化系統進行高溫干化，以得到無水氯化鈣。
發明內容
本發明提供一種氯法磷酸鐵的廢水處理方法，用以解決現有技術中廢水處理存在的缺陷，低成本實現氯法磷酸鐵廢水的零排放，使得廢水中的每個組分均能夠得到二次回用，從而實現資源再利用，以最低成本實現系統的穩定運行。
根據本發明實施例的一種氯法磷酸鐵的廢水處理方法，包括：
S1，在磷酸鐵生產過程中產生的廢水中加入氫氧化鈣溶液以調節廢水的pH值；
S2，將調節pH值后得到的廢水排入沉淀池內進行絮凝沉淀，并得到濾渣和濾液；
S3，對濾液進行濃縮結晶以得到氯化鈣結晶。
根據本發明的一個實施例，所述S1步驟具體包括：
在磷酸鐵生產過程中產生的廢水中加入濃度為10％的氫氧化鈣溶液，并將廢水的pH值調節到10.7至11.2之間。
根據本發明的一個實施例，在所述S2步驟中，所述沉淀池為斜管沉淀池。
根據本發明的一個實施例，所述S2步驟具體包括：
將廢水經過多次攪拌混合后泵入斜管沉淀池，在斜管沉淀池的池底沉積以形成渣漿并在渣漿上方形成濾液，利用渣漿泵將渣漿泵入板框壓濾機內壓濾以得到濾渣。
根據本發明的一個實施例，所述S3步驟，具體包括：
S3.1，將濾液利用液體濃縮設備濃縮，以得到預設濃度的氯化鈣溶液；
S3.2，將預設濃度的氯化鈣溶液利用搪瓷釜進一步濃縮直至氯化鈣溶液達到飽和濃度，并析出氯化鈣結晶。
根據本發明的一個實施例，在所述S3.1步驟中，所述液體濃縮設備包括降膜蒸發設備、升膜蒸發設備、強制循環蒸發設備、反滲透設備、多效蒸發設備或者電滲析設備。
根據本發明的一個實施例，在所述S3.1步驟中，所述液體濃縮設備為降膜蒸發設備，所述降膜蒸發設備采用兩級或者多級降膜蒸發器相互串聯的結構以對濾液進行分級濃縮，其中，所述降膜蒸發器的材質根據濾液內氯離子的含量以確定。
根據本發明的一個實施例，在S2步驟和S3步驟之間，本方法還包括：
向S2步驟所得到的濾液內加入鹽酸，以將濾液的pH值回調至6至8。
根據本發明的一個實施例，在S3步驟之后，本方法還包括：
S4，將氯化鈣結晶利用滾筒刮刀進行切片處理，或者，將氯化鈣結晶利用造粒機進行造粒處理，以得到二水氯化鈣。
根據本發明的一個實施例，在S4步驟之后，本方法還包括：
S5，將二水氯化鈣放入高溫干化系統進行高溫干化，以得到無水氯化鈣。
根據本發明實施例的氯法磷酸鐵的廢水處理方法，其核心在于低成本實現氯法磷酸鐵廢水的零排放，從而使得廢水中的每個組分均能夠得到二次回用，實現資源再利用，以最低成本實現系統的穩定運行；此外，由于在pH預處理調節工段(即S1步驟)加入溶液為氫氧化鈣溶液而非價格較高的氫氧化鈉，因此，可以大幅度降低預處理藥劑投加成本。
此外，本方法利用刮刀、造粒機以及干化系統以生產出不同類型的氯化鈣產品，從而可以滿足不同的生產需求和市場需求。并且，本方法通過在MVR蒸發系統的不同分段選用不同的材質，還可以解決氯離子對設備材質腐蝕的問題，從而在保證系統不會被氯離子腐蝕的同時，降低了客戶的投資成本。
（發明人：潘文政）
