公布日：2022.07.08
申請日：2022.05.06
分類號：C02F3/12(2006.01)I;C02F3/20(2006.01)I
摘要
本發明提供了一種好氧污泥快速顆�；O(shè)備及其處理工藝，涉及污泥處理設備技術領域，包括：安裝底架；所述安裝底架的側面固定安裝有驅動電機，且安裝底架的頂部安裝有供氣組件和隨動組件,隨動組件的曝氣管道能夠在供氣組件的內部規律性的往復移動，從而曝氣管道能夠在反應池的底部對池內的污水進行全面、均勻、快速的曝氣處理，增強污水與微生物的反應速率，提高了污水處理的效率和效果，解決了好氧污泥顆粒處理設備的曝氣管道的使用位置管道，在對反應池內部污水進行曝氣處理時效果較差，不能夠全面、高效的對反應池內部的污水進行曝氣處理，導致污水處理的反應速率慢、反應效果不徹底的問題。
權利要求書

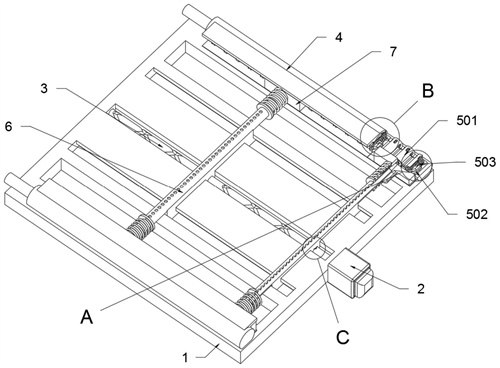

1.一種好氧污泥快速顆�；O(shè)備，其特征在于，包括：安裝底架(1)和驅動桿(3)；所述安裝底架(1)的側面固定安裝有驅動電機(2)，且安裝底架(1)的頂部安裝有供氣組件和隨動組件；所述驅動桿(3)轉動連接在安裝底架(1)的內部，且驅動桿(3)的一端與驅動電機(2)的轉軸傳動連接；所述供氣組件包括有適應氣管(4)和適應機構(5)，適應氣管(4)固定安裝在安裝底架(1)的頂部；所述適應機構(5)包括有定位外殼(501)、適應氣柱(502)和控制旋座(503)，所述定位外殼(501)固定安裝在適應氣管(4)的內部，且適應氣柱(502)插接在定位外殼(501)的內部，所述控制旋座(503)插接在定位外殼(501)的內部，且控制旋座(503)轉動連接在適應氣柱(502)的側面；所述隨動組件包括有曝氣管道(6)和適應密封塊(7)，所述曝氣管道(6)插接在安裝底架(1)的頂部；所述適應密封塊(7)插接在曝氣管道(6)的外端，且適應密封塊(7)插接在適應氣管(4)的內部。
2.如權利要求1所述一種好氧污泥快速顆粒化設備，其特征在于：所述曝氣管道(6)的底部設有傳動塊(601)，且傳動塊(601)的內部設有傳動凸起(6011)，驅動桿(3)的桿體外部設有往復螺旋槽(301)，傳動凸起(6011)插接在往復螺旋槽(301)的內部。
3.如權利要求1所述一種好氧污泥快速顆�；O(shè)備，其特征在于：所述曝氣管道(6)的底部設有軌道塊(602)，且安裝底架(1)的內部設有軌道槽(101)，軌道塊(602)插接在軌道槽(101)的內部。
4.如權利要求1所述一種好氧污泥快速顆�；O(shè)備，其特征在于：所述適應密封塊(7)的塊體側面設有密封插筒(701)，且密封插筒(701)插接在曝氣管道(6)的一端外部，且密封插筒(701)的筒體外部套接有密封頂簧(702)，密封頂簧(702)的兩端分別固定連接在適應密封塊(7)的側面和曝氣管道(6)的外部。
5.如權利要求1所述一種好氧污泥快速顆�；O(shè)備，其特征在于：所述適應氣管(4)的截面形狀為“C”形，且適應氣管(4)與外部供氣裝置連接，定位外殼(501)的外部設有進氣孔(5011)，且進氣孔(5011)環繞的排列在定位外殼(501)的外部。
6.如權利要求1所述一種好氧污泥快速顆�；O(shè)備，其特征在于：所述適應氣柱(502)的柱體側面設有定位塊(5021)，且定位外殼(501)的內部設有定位槽(5012)，定位塊(5021)插接在定位槽(5012)的內部。
7.如權利要求1所述一種好氧污泥快速顆�；O(shè)備，其特征在于：所述適應氣柱(502)的內部設有供氣通道(5022)，且控制旋座(503)的座體內部設有通斷通道(5031)，適應密封塊(7)的內部設有連通氣道(703)，且連通氣道(703)與曝氣管道(6)連通。
8.如權利要求1所述一種好氧污泥快速顆�；O(shè)備，其特征在于：所述控制旋座(503)的座體外側設有控制凸起(5032)，且定位外殼(501)的內部設有螺旋狀的控制槽(5013)，控制凸起(5032)插接在控制槽(5013)的內部。
9.如權利要求1所述一種好氧污泥快速顆�；O(shè)備，其特征在于：所述控制旋座(503)的座體底部設有適應頂簧(5033)，且適應頂簧(5033)的兩端分別抵在定位外殼(501)的內部和控制旋座(503)的側面。
10.如權利要求1所述一種好氧污泥快速顆�；O(shè)備的處理工藝，其特征在于：包括以下步驟：①.安裝底架(1)安裝在好氧污泥顆�；O(shè)備的反應池底部，然后向反應池內部排入污水，并將活性污泥菌種同步加入的反應池的內部；②.開啟驅動電機(2)和供氣裝置的電源，即可通過供氣組件和隨動組件對反應池內的污水進行曝氣處理；③.外部供氣裝置將氣體供入適應氣管(4)的內部，適應機構(5)能夠控制適應氣管(4)與隨動組件的連通狀態，當適應機構(5)處于復位狀態時，適應氣柱(502)和控制旋座(503)被適應頂簧(5033)頂起復位，且控制旋座(503)的控制凸起(5032)此時位于控制槽(5013)的前端，從而此時控制旋座(503)的通斷通道(5031)與適應氣柱(502)的供氣通道(5022)為錯位狀態，從而此時進入適應氣管(4)內部的氣體不會通過適應機構(5)與隨動組件連通；④.供氣裝置能夠跟隨曝氣管道(6)的移動位置而實時的改變供氣位置，從而無需使用傳統的軟質供氣管道連接；⑤.驅動電機(2)轉動時能夠帶動驅動桿(3)轉動，驅動桿(3)轉動時桿體的往復螺旋槽(301)能夠通過傳動凸起(6011)帶動曝氣管道(6)規律性的循環往復移動；⑥.曝氣管道(6)在驅動電機(2)的帶動下移動時，曝氣管道(6)能夠通過密封插筒(701)帶動適應密封塊(7)同步移動，適應密封塊(7)在移動時能夠擠壓移動路徑上的適應氣柱(502)，適應氣柱(502)再被壓縮后能夠帶動控制旋座(503)同步向定位外殼(501)的內部進行收縮，控制旋座(503)在向定位外殼(501)的內部收縮時控制凸起(5032)能夠在控制槽(5013)的導向作用下旋轉，從而實現了供氣通道(5022)和通斷通道(5031)的重合使用；⑦.此后氣體依次通過進氣孔(5011)、通斷通道(5031)、供氣通道(5022)、連通氣道(703)進入曝氣管道(6)的內部，從而最終實現隨動組件在反應池底部規律性的循環往復移動并對污水進行曝氣處理的操作，增強污水與微生物的反應速率；⑧.當適應密封塊(7)不在擠壓適應氣柱(502)時，適應氣柱(502)能夠在適應頂簧(5033)的作用下帶動控制旋座(503)復位從而恢復控制旋座(503)的通斷通道(5031)與適應氣柱(502)的供氣通道(5022)的錯位使用狀態切斷氣體供應；⑨.污水反應處理完成后，將污泥和水體分別排放即可。
發明內容
有鑒于此，本發明提供一種好氧污泥快速顆�；O(shè)備及其處理工藝，其具有隨動組件的曝氣管道能夠在供氣組件的外部規律性的循環往復移動，從而能夠在反應池的底部對池內的污水快速、全面和均勻的進行曝氣處理，不存在處理死角，污水凈化速率快，凈化效果好，同時該裝置采用固定式適應氣管為隨動組件進行供氣，使用更為穩定，相較于傳統軟質供氣管道而言，該裝置在使用時不會出現軟質供氣管道打結纏繞的現象發生，從而使得該裝置能夠?qū)ξ鬯M行穩定高效的處理，靈活性、穩定性和實用性極強。
本發明提供了一種好氧污泥快速顆粒化設備及其處理工藝，具體包括：安裝底架和驅動桿；所述安裝底架的側面固定安裝有驅動電機，且安裝底架的頂部安裝有供氣組件和隨動組件；所述驅動桿轉動連接在安裝底架的內部，且驅動桿的一端與驅動電機的轉軸傳動連接；所述供氣組件包括有適應氣管和適應機構，適應氣管固定安裝在安裝底架的頂部；所述適應機構包括有定位外殼、適應氣柱和控制旋座，所述定位外殼固定安裝在適應氣管的內部，且適應氣柱插接在定位外殼的內部，所述控制旋座插接在定位外殼的內部，且控制旋座轉動連接在適應氣柱的側面；所述隨動組件包括有曝氣管道和適應密封塊，所述曝氣管道插接在安裝底架的頂部；所述適應密封塊插接在曝氣管道的外端，且適應密封塊插接在適應氣管的內部。
可選的，所述曝氣管道的底部設有傳動塊，且傳動塊的內部設有傳動凸起，驅動桿的桿體外部設有往復螺旋槽，傳動凸起插接在往復螺旋槽的內部。
可選的，所述曝氣管道的底部設有軌道塊，且安裝底架的內部設有軌道槽，軌道塊插接在軌道槽的內部。
可選的，所述適應密封塊的塊體側面設有密封插筒，且密封插筒插接在曝氣管道的一端外部，且密封插筒的筒體外部套接有密封頂簧，密封頂簧的兩端分別固定連接在適應密封塊的側面和曝氣管道的外部。
可選的，所述適應氣管的截面形狀為“C”形，且適應氣管與外部供氣裝置連接，定位外殼的外部設有進氣孔，且進氣孔環繞的排列在定位外殼的外部。
可選的，所述適應氣柱的柱體側面設有定位塊，且定位外殼的內部設有定位槽，定位塊插接在定位槽的內部。
可選的，所述適應氣柱的內部設有供氣通道，且控制旋座的座體內部設有通斷通道，適應密封塊的內部設有連通氣道，且連通氣道與曝氣管道連通。
可選的，所述控制旋座的座體外側設有控制凸起，且定位外殼的內部設有螺旋狀的控制槽，控制凸起插接在控制槽的內部。
可選的，所述控制旋座的座體底部設有適應頂簧，且適應頂簧的兩端分別抵在定位外殼的內部和控制旋座的側面。
有益效果
該裝置在使用時，隨動組件的曝氣管道能夠在供氣組件的內部規律性的往復移動，從而曝氣管道能夠在反應池的底部對池內的污水進行全面、均勻、快速的曝氣處理，增強污水與微生物的反應速率，提高了污水處理的效率和效果，同時該裝置的供氣組件為固定式結構，不會存在與傳統軟質供氣管道配合使用時出現管道彎曲、打結的現象發生，使用穩定，且適應氣管能夠通過適應機構根據隨動組件位置的改變而實時的為曝氣管道進行供氣，使用方便穩定，提高了該裝置的靈活性、穩定性和實用性。
此外，該裝置的曝氣管道能夠在反應池的底部規律性的循環往復移動，當驅動電機轉動時能夠帶動驅動桿轉動，驅動桿轉動時桿體的往復螺旋槽能夠通過傳動凸起帶動曝氣管道規律性的循環往復移動，且曝氣的氣體通過管道進入適應氣管的內部，此后氣體依次通過進氣孔、通斷通道、供氣通道、連通氣道進入曝氣管道的內部，從而最終實現該裝置在反應池底部規律性的循環往復移動并對污水進行曝氣處理的操作，增強污水與微生物的反應速率，提高了污水處理的效率和效果，使用方便，操作靈活，自動化程度高。
此外，適應機構能夠控制適應氣管與隨動組件的連通狀態，當適應機構處于復位狀態時，適應氣柱和控制旋座被適應頂簧頂起復位，且控制旋座的控制凸起此時位于控制槽的前端，從而此時控制旋座的通斷通道與適應氣柱的供氣通道為錯位狀態，從而此時進入適應氣管內部的氣體不會通過適應機構與隨動組件連通，從而保持了氣體封閉不會外泄，使用穩定。
此外，在適應機構的通斷控制作用下，使得供氣組件能夠跟隨曝氣管道的移動位置而實時的改變供氣位置，無需使用傳統的軟質供氣管道連接，使用更為穩定，當曝氣管道在驅動電機的帶動下移動時，曝氣管道能夠通過密封插筒帶動適應密封塊同步移動，適應密封塊在移動時能夠擠壓移動路徑上的適應氣柱，適應氣柱再被壓縮后能夠帶動控制旋座同步向定位外殼的內部進行收縮，控制旋座在向定位外殼的內部收縮時控制凸起能夠在控制槽的導向作用下旋轉，從而實現了供氣通道和通斷通道的重合使用，從而此時適應氣管內部的氣體能夠進入曝氣管道的內部并最終對污水進行曝氣處理，使用方便靈活穩定，且當適應密封塊不在擠壓適應氣柱時，適應氣柱能夠在適應頂簧的作用下帶動控制旋座復位從而恢復控制旋座的通斷通道與適應氣柱的供氣通道的錯位使用狀態切斷氣體供應，自動化程度高。
（發明人：徐萍;王馳;周建軍）
