公布日：2023.01.17
申請日：2022.11.01
分類號：B01D33/04(2006.01)I;B01D33/46(2006.01)I;C02F11/123(2019.01)I
摘要
本發明公開了一種PC構件生產廢水智能處理及循環利用系統，具體涉及廢水處理技術領域，本發明經過下濾帶的傳送，將污泥轉運至上濾帶與下濾帶之間，便于傳動壓平輥壓機構對污泥的傳動輥壓，由電動推桿一往復工作，推動著套環座并帶動著傳動壓輥與上濾帶底部表面接觸，傳動壓輥與滑座發生轉動，并帶動著對應的滑座在導向桿中限位滑動，保證了傳動壓輥在運動中的穩定性，由傳動壓輥在導向槽中往復定向運動，使得污泥壓實的更加平整，提高污泥的壓濾質量；污泥跟隨著下濾帶傳動，并與刮泥貼合面接觸，污泥刮除掉落順著傾斜面掉落至除渣箱中，實現對下濾帶表面殘余污泥的自動清除以及收集工作，提高了清潔效率。
權利要求書
1.一種PC構件生產廢水智能處理及循環利用系統，其特征在于：包括用于對生產廢水污泥壓濾收集的壓濾室(1)，所述壓濾室(1)的內部安裝有上濾帶(11)和下濾帶(12)，且壓濾室(1)的頂部設置有頂板(2)，所述上濾帶(11)的上方設置有用于對污泥的傳動壓平輥壓機構，傳動輥壓機構包括設在壓濾室(1)內壁上并平行排列的兩個導向槽(9)，每個導向槽(9)的內部均安裝有工字形的導向桿(14)，所述導向桿(14)的外表面上滑動連接有滑座(15)，每個滑座(15)的表面上均通過對應的軸承座(16)轉動安裝有與上濾帶(11)底部表面相接觸的傳動壓輥(10)，所述傳動壓輥(10)的表面鉸接有轉動安裝在頂板(2)底面上的電動推桿一(8)，所述壓濾室(1)的內部并位于兩個下導送輥(4)之間安裝有用于對污泥支撐的承載板(13)，所述承載板(13)的頂面與下濾帶(12)的頂部表面貼合。
2.根據權利要求1所述的一種PC構件生產廢水智能處理及循環利用系統，其特征在于，所述壓濾室(1)的一側表面設有壓濾后的污泥出口，所述上濾帶(11)的內部安裝有兩個與上濾帶(11)內表面相貼合的上壓輥(5)，所述下濾帶(12)的內部安裝有兩個與下濾帶(12)內表面相貼合的下導送輥(4)，同側的下導送輥(4)和上壓輥(5)均安裝在污泥出口的一側。
3.根據權利要求1所述的一種PC構件生產廢水智能處理及循環利用系統，其特征在于，所述傳動壓輥(10)的兩軸端外表面上均固定套接有套環座(17)，所述套環座(17)的外表面與電動推桿一(8)鉸接。
4.根據權利要求1所述的一種PC構件生產廢水智能處理及循環利用系統，其特征在于，所述壓濾室(1)內部沿著污泥進口的方向設置有設置有用于引導污泥的導料板(3)，且壓濾室(1)的底面端部位置安裝有四個支撐柱(6)，所述壓濾室(1)的底面中部設置有排污口。
5.根據權利要求4所述的一種PC構件生產廢水智能處理及循環利用系統，其特征在于，位于污泥出口一側支撐柱(6)的外表面上對稱固定設置有兩個定位柱(20)，且支撐柱(6)的外表面套接有兩個半環形結構的夾持塊(18)，兩個夾持塊(18)通過緊固件固定，每個所述夾持塊(18)的表面上均設有與對應定位柱(20)插接配合的定位孔(19)，所述夾持塊(18)的一側固定連接有除渣箱(7)，所述除渣箱(7)的頂部表面上設置有與下導送輥(4)表面貼合接觸的刮泥貼合面(21)，所述刮泥貼合面(21)的一側設置有用于引導刮除下濾帶(12)表面殘余污泥的傾斜面(22)。
6.根據權利要求5所述的一種PC構件生產廢水智能處理及循環利用系統，其特征在于，所述除渣箱(7)的底面上設有落泥口(23)，且除渣箱(7)的底面固定設置有L形結構的支撐塊(25)，所述落泥口(23)的內部轉動安裝有用于對污泥阻擋的封板(24)，所述支撐塊(25)的內部鉸接有電動推桿二(26)，所述電動推桿二(26)的伸縮端與封板(24)的底面鉸接。
7.根據權利要求1所述的一種PC構件生產廢水智能處理及循環利用系統，其特征在于，廢水智能處理循環利用系統還包括用于對生產廢水收集的周轉池以及與周轉池相連的攪拌池(27)，所述攪拌池(27)的出水端依次連接有沉淀池和絮凝沉淀裝置，絮凝沉淀裝置的出液端壓濾裝置相連。
8.根據權利要求7所述的一種PC構件生產廢水智能處理及循環利用系統，其特征在于，所述攪拌池(27)以及周轉池的頂面中部均安裝有呈U形結構的橫梁(28)，所述攪拌池(27)的頂部側面上安裝有定位座(30)，所述橫梁(28)的底部插入到定位座(30)內部，所述定位座(30)以及橫梁(28)的連接處嵌入安裝有蝶形螺栓(31)，所述橫梁(28)的底部設置有由攪拌電機驅動的攪拌槳(29)。
發明內容
本發明的目的在于提供了一種PC構件生產廢水智能處理及循環利用系統，經過下濾帶的傳送，將污泥轉運至上濾帶與下濾帶之間，便于傳動壓平輥壓機構對污泥的傳動輥壓，在輥壓時，由電動推桿一往復工作，推動著套環座并帶動著傳動壓輥與上濾帶底部表面接觸，在運動過程中，傳動壓輥與滑座發生轉動，并帶動著對應的滑座在導向桿中限位滑動，保證了傳動壓輥在運動中的穩定性，在對污泥傳動壓平的過程中，由傳動壓輥在導向槽中往復定向運動，使得污泥壓實的更加平整，提高污泥的壓濾質量，以解決上述背景技術中提到的問題。
本發明可以通過以下技術方案實現：一種PC構件生產廢水智能處理及循環利用系統，包括用于對生產廢水污泥壓濾收集的壓濾室，所述壓濾室的內部安裝有上濾帶和下濾帶，且壓濾室的頂部設置有頂板，所述上濾帶的上方設置有用于對污泥的傳動壓平輥壓機構，傳動輥壓機構包括設在壓濾室內壁上并平行排列的兩個導向槽，每個導向槽的內部均安裝有工字形的導向桿，所述導向桿的外表面上滑動連接有滑座，每個滑座的表面上均通過對應的軸承座轉動安裝有與上濾帶底部表面相接觸的傳動壓輥，所述傳動壓輥的兩軸端外表面上均固定套接有套環座，所述套環座的外表面鉸接有與頂板底面轉動相連的電動推桿一。
本發明的進一步技術改進在于：所述壓濾室的一側表面設有壓濾后的污泥出口，所述上濾帶的內部安裝有兩個與上濾帶內表面相貼合的上壓輥，所述下濾帶的內部安裝有兩個與下濾帶內表面相貼合的下導送輥，同側的下導送輥和上壓輥均安裝在污泥出口的一側。
本發明的進一步技術改進在于：所述壓濾室的內部并位于兩個下導送輥之間安裝有用于對污泥支撐的承載板，所述承載板的頂面與下濾帶的頂部表面貼合。
本發明的進一步技術改進在于：所述壓濾室內部沿著污泥進口的方向設置有設置有用于引導污泥的導料板，且壓濾室的底面端部位置安裝有四個支撐柱，所述壓濾室的底面中部設置有排污口。
本發明的進一步技術改進在于：位于污泥出口一側支撐柱的外表面上對稱固定設置有兩個定位柱，且支撐柱的外表面套接有兩個半環形結構的夾持塊，兩個夾持塊通過緊固件固定，每個所述夾持塊的表面上均設有與對應定位柱插接配合的定位孔，所述夾持塊的一側固定連接有除渣箱，所述除渣箱的頂部表面上設置有與下導送輥表面貼合接觸的刮泥貼合面，所述刮泥貼合面的一側設置有用于引導刮除下濾帶表面殘余污泥的傾斜面。
本發明的進一步技術改進在于：所述除渣箱的底面上設有落泥口，且除渣箱的底面固定設置有L形結構的支撐塊，所述落泥口的內部轉動安裝有用于對污泥阻擋的封板，所述支撐塊的內部鉸接有電動推桿二，所述電動推桿二的伸縮端與封板的底面鉸接。

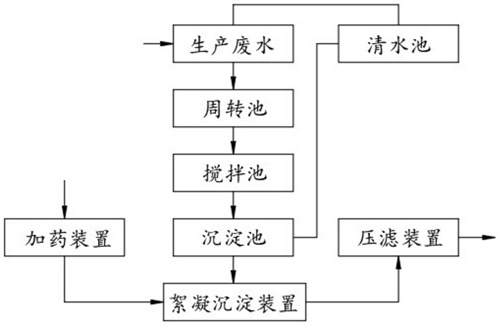

本發明的進一步技術改進在于：廢水智能處理循環利用系統還包括用于對生產廢水收集的周轉池以及與周轉池相連的攪拌池，所述攪拌池的出水端依次連接有沉淀池和絮凝沉淀裝置，絮凝沉淀裝置的出液端壓濾裝置相連；絮凝沉淀裝置包括絮凝沉淀罐和與絮凝沉淀罐連通的渣漿泵，所述渣漿泵與控制器電連接；所述渣漿泵與壓濾裝置連通。
本發明的進一步技術改進在于：所述攪拌池以及周轉池的頂面中部均安裝有呈U形結構的橫梁，所述攪拌池的頂部側面上安裝有定位座，所述橫梁的底部插入到定位座內部，所述定位座以及橫梁的連接處嵌入安裝有蝶形螺栓，所述橫梁的底部設置有由攪拌電機驅動的攪拌槳。
與現有技術相比，本發明具備以下有益效果：
1、本發明中，經過下濾帶的傳送，將污泥轉運至上濾帶與下濾帶之間，便于傳動壓平輥壓機構對污泥的傳動輥壓，在輥壓時，由電動推桿一往復工作，推動著套環座并帶動著傳動壓輥與上濾帶底部表面接觸，在運動過程中，傳動壓輥與滑座發生轉動，并帶動著對應的滑座在導向桿中限位滑動，保證了傳動壓輥在運動中的穩定性，在對污泥傳動壓平的過程中，由傳動壓輥在導向槽中往復定向運動，使得污泥壓實的更加平整，提高污泥的壓濾質量；
2、本發明中，下濾帶表面上殘余的污泥與刮泥貼合面接觸，同時對準夾持塊上的定位孔與定位柱卡接，將兩個夾持塊對接安裝，并嵌入緊固件實現兩個夾持塊的緊固連接，進而對除渣箱穩定安裝，污泥跟隨著下濾帶傳動，與刮泥貼合面貼合時，污泥刮除掉落順著傾斜面掉落至除渣箱中，實現對下濾帶表面殘余污泥的自動清除以及收集工作，提高了清潔效率；
3、本發明中，將U形結構橫梁的底部裝入到攪拌池以及周轉池上的定位座中，并利用蝶形螺栓將橫梁與對應的攪拌池以及周轉池實現固定安裝，保證攪拌槳在運動時的穩定，同時使得橫梁與攪拌池以及周轉池具備可拆卸結構，拆卸橫梁后，方便對攪拌池以及周轉池內腔底面清潔。
（發明人：魏健;王璇;張順力;王欣桐）
