公布日：2023.01.24

申請日：2022.10.21

分類號：C02F9/00(2023.01)I;C02F1/40(2006.01)I;C02F1/44(2006.01)I;C02F1/52(2006.01)I;C02F1/66(2006.01)I;C02F7/00(2006.01)I;B01F35/71(2022.01)I;B01F27

/90(2022.01)I;B01D29/00(2006.01)I;C02F103/16(2006.01)N

摘要

本發明屬于廢水處理技術領域，具體的說是一種低能耗電鍍廢水高效處理工藝；包括池體、支撐架、電機、主軸、攪拌槳葉、導流筒和排水槳葉；廢水導入池體內部后，添加混凝劑溶液，電機帶動主軸旋轉，帶動攪拌槳葉對池體底部進行攪拌，同時，主軸帶動排水槳葉旋轉，由于排水槳葉在導流筒的內圈，使得導流筒的內部形成向上的水流，將池體底部的廢水經過導流筒向上吸起，再經過環繞的通孔分散流到池體的頂部，從而在池體的內部形成豎直的水流循環，配合底部的攪拌槳葉在池體的底部形成湍流擴散，由于在池體的內部形成廢水的循環混合，從而提高混凝劑溶液與廢水混合的效果，降低了對混凝劑溶液的使用量。

權利要求書

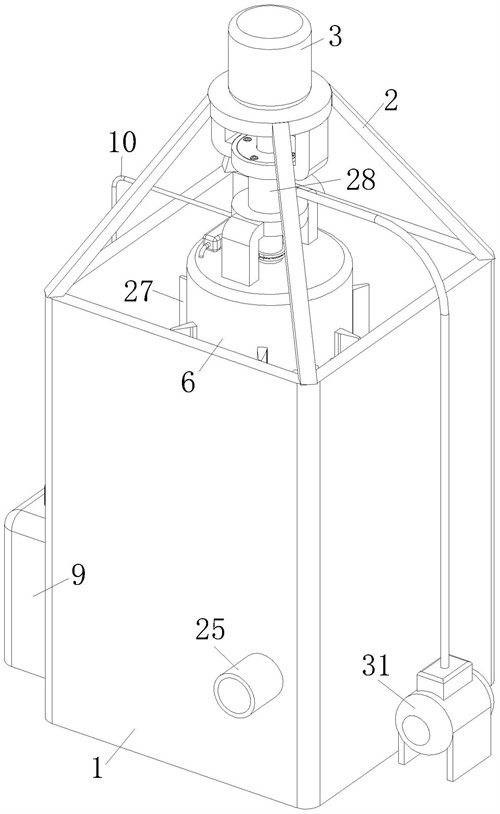

1.一種低能耗電鍍廢水高效處理工藝，其特征在于：處理工藝包括以下步驟：S1：將電鍍廢水依次導入除油池和過濾池，去除電鍍廢水中的浮油和固體雜質；S2：將廢水導入調節池中，添加NaOH溶液調節廢水的pH值；S3：將廢水導入混凝池的池體（1）內，電機（3）驅動攪拌槳葉（5）和排水槳葉（7）旋轉，對池體（1）內的廢水進行攪拌，同時，將池體（1）底部的廢水通過導流筒（6）向上吸起，配合泵送單元將混凝劑溶液泵入導流筒（6）內，使得混凝劑溶液與廢水充分快速混合均勻；S4：待廢水?dāng)嚢杌旌贤瓿珊�，�?dǎo)入絮凝池內，進行凝絮沉淀；S5：上層清液再經過微濾和分滲透系統過濾，得到符合標準的清水；所述混凝池包括池體（1）、支撐架（2）、電機（3）、主軸（4）、攪拌槳葉（5）、導流筒（6）和排水槳葉（7）；所述池體（1）的頂面固接有支撐架（2），所述支撐架（2）的頂部栓接有電機（3），所述池體（1）的內部底面轉動安裝有主軸（4），所述主軸（4）的頂端與電機（3）的轉軸固接，所述主軸（4）的底部外圈固接有攪拌槳葉（5），所述支撐架（2）的底部設置有導流筒（6），所述主軸（4）轉動貫穿導流筒（6）的頂部，且導流筒（6）的內圈套在主軸（4）的外圈，所述導流筒（6）的底部位于攪拌槳葉（5）的上方，所述導流筒（6）的外圈中部環繞開設有多個通孔（8），所述主軸（4）的中部外圈固接有排水槳葉（7），所述排水槳葉（7）的外圈套在導流筒（6）的內圈。

2.根據權利要求1所述的一種低能耗電鍍廢水高效處理工藝，其特征在于：所述池體（1）的一側設置有儲液箱（9），所述儲液箱（9）的內部灌裝有混凝劑溶液，所述導流筒（6）的頂面設置有泵送單元，所述儲液箱（9）的頂部連通有水管（10），所述水管（10）的底端位于儲液箱（9）的底部，所述水管（10）的頂端連通泵送單元的進水端，所述導流筒（6）的外壁內部開設有水道（11），所述泵送單元的出水端管道連通水道（11）的頂部，所述水道（11）連通通孔（8）的兩側。

3.根據權利要求2所述的一種低能耗電鍍廢水高效處理工藝，其特征在于：所述泵送單元包括泵體（12）、活塞（13）、推桿（14）、彈簧（15）、進水膜片（16）和出水膜片（17）；所述泵體（12）的內部開設有液腔（18），所述泵體（12）的中部開設有活塞腔（19），所述活塞腔（19）連通液腔（18）的中部，且活塞腔（19）與液腔（18）垂直，所述液腔（18）的兩端均開設有空腔（20），所述空腔（20）與液腔（18）之間通過多個通槽（21）連通，所述通槽（21）呈環狀分布，所述泵體（12）的進水端連通水管（10）的頂端，所述泵體（12）的出水端管道連通水道（11）的頂部，所述液腔（18）靠近泵體（12）進水端的一端栓接有進水膜片（16），靠近泵體（12）出水端的一個所述空腔（20）靠近液腔（18）的一面栓接有出水膜片（17），所述活塞腔（19）的內部滑動安裝有活塞（13），所述活塞（13）靠近液腔（18）的一面與液腔（18）內壁之間固接有彈簧（15），所述活塞（13）遠離液腔（18）的一面固接有推桿（14），所述推桿（14）滑動貫穿泵體（12）的外壁，所述主軸（4）的外圈栓接有凸輪（22），所述凸輪（22）的外圈與推桿（14）遠離活塞（13）的一端滑動配合。

4.根據權利要求3所述的一種低能耗電鍍廢水高效處理工藝，其特征在于：所述凸輪（22）的外圈開設有環槽（23），所述推桿（14）遠離活塞（13）的一端栓接有球頭桿（24），所述球頭桿（24）的球頭與環槽（23）的內壁滑動配合。

5.根據權利要求1所述的一種低能耗電鍍廢水高效處理工藝，其特征在于：所述池體（1）的一側底部連通有進水口（25），所述池體（1）的另一側頂部連通有出水口（26）。

6.根據權利要求1所述的一種低能耗電鍍廢水高效處理工藝，其特征在于：所述導流筒（6）的外圈均勻固接有多個擋板（27）。

7.根據權利要求1所述的一種低能耗電鍍廢水高效處理工藝，其特征在于：所述支撐架（2）與導流筒（6）之間栓接有支撐套筒（28），所述支撐套筒（28）的內圈與主軸（4）的外圈旋轉配合，所述主軸（4）的內部開設有豎孔（29），所述主軸（4）的頂部外圈環繞開設有多個進氣孔，所述豎孔（29）連通進氣孔，且進氣孔連通支撐套筒（28）的內部，所述主軸（4）的底部外圈均勻開設有多個曝氣孔（30），所述曝氣孔（30）連通豎孔（29），所述池體（1）的一側設置有曝氣泵（31），所述曝氣泵（31）管道連通支撐套筒（28）的內部。

8.根據權利要求7所述的一種低能耗電鍍廢水高效處理工藝，其特征在于：所述支撐套筒（28）的頂部與底部均栓接有壓環（32），所述壓環（32）的內圈與支撐套筒（28）的內圈之間安裝有滑動密封環（33），所述滑動密封環（33）的內圈為月牙形。

9.根據權利要求7所述的一種低能耗電鍍廢水高效處理工藝，其特征在于：所述豎孔（29）的內壁固接有螺旋加強筋（34），所述螺旋加強筋（34）的內圈為傾斜向下的螺旋狀板。

發明內容

為了彌補現有技術的不足，解決背景技術中所提出的至少一個技術問題。

本發明解決其技術問題所采用的技術方案是：本發明所述的一種低能耗電鍍廢水高效處理工藝，處理工藝包括以下步驟：

S1：將電鍍廢水依次導入除油池和過濾池，去除電鍍廢水中的浮油和固體雜質；

S2：將廢水導入調節池中，添加NaOH溶液調節廢水的pH值；

S3：將廢水導入混凝池的池體內，電機驅動攪拌槳葉和排水槳葉旋轉，對池體內的廢水進行攪拌，同時，將池體底部的廢水通過導流筒向上吸起，配合泵送單元將混凝劑溶液泵入導流筒內，使得混凝劑溶液與廢水充分快速混合均勻；

S4：待廢水?dāng)嚢杌旌贤瓿珊�，�?dǎo)入絮凝池內，進行凝絮沉淀；

S5：上層清液再經過微濾和分滲透系統過濾，得到符合標準的清水。

優選的，所述混凝池包括池體、支撐架、電機、主軸、攪拌槳葉、導流筒和排水槳葉；所述池體的頂面固接有支撐架，所述支撐架的頂部栓接有電機，所述池體的內部底面轉動安裝有主軸，所述主軸的頂端與電機的轉軸固接，所述主軸的底部外圈固接有攪拌槳葉，所述支撐架的底部設置有導流筒，所述主軸轉動貫穿導流筒的頂部，且導流筒的內圈套在主軸的外圈，所述導流筒的底部位于攪拌槳葉的上方，所述導流筒的外圈中部環繞開設有多個通孔，所述主軸的中部外圈固接有排水槳葉，所述排水槳葉的外圈套在導流筒的內圈；工作時，廢水導入池體內部后，添加混凝劑溶液，電機帶動主軸旋轉，帶動攪拌槳葉對池體底部進行攪拌，同時，主軸帶動排水槳葉旋轉，由于排水槳葉在導流筒的內圈，使得導流筒的內部形成向上的水流，將池體底部的廢水經過導流筒向上吸起，再經過環繞的通孔分散流到池體的頂部，從而在池體的內部形成豎直的水流循環，配合底部的攪拌槳葉在池體的底部形成湍流擴散，由于在池體的內部形成廢水的循環混合，從而提高混凝劑溶液與廢水混合的效果，降低了對混凝劑溶液的使用量。

優選的，所述池體的一側設置有儲液箱，所述儲液箱的內部灌裝有混凝劑溶液，所述導流筒的頂面設置有泵送單元，所述儲液箱的頂部連通有水管，所述水管的底端位于儲液箱的底部，所述水管的頂端連通泵送單元的進水端，所述導流筒的外壁內部開設有水道，所述泵送單元的出水端管道連通水道的頂部，所述水道連通通孔的兩側；工作時，電機驅動攪拌槳葉與排水槳葉旋轉，對池體內部的廢水進行混合攪拌時，泵送單元通過水管將儲液箱內部灌裝的混凝劑溶液抽出，泵入水道內，經過水道的傳導，混凝劑溶液流入通孔內，與從導流筒內部流出的廢水進行混合，通過多個通孔進行多點混合，提高了混合的效果。

優選的，所述泵送單元包括泵體、活塞、推桿、彈簧、進水膜片和出水膜片；所述泵體的內部開設有液腔，所述泵體的中部開設有活塞腔，所述活塞腔連通液腔的中部，且活塞腔與液腔垂直，所述液腔的兩端均開設有空腔，所述空腔與液腔之間通過多個通槽連通，所述通槽呈環狀分布，所述泵體的進水端連通水管的頂端，所述泵體的出水端管道連通水道的頂部，所述液腔靠近泵體進水端的一端栓接有進水膜片，靠近泵體出水端的一個所述空腔靠近液腔的一面栓接有出水膜片，所述活塞腔的內部滑動安裝有活塞，所述活塞靠近液腔的一面與液腔內壁之間固接有彈簧，所述活塞遠離液腔的一面固接有推桿，所述推桿滑動貫穿泵體的外壁，所述主軸的外圈栓接有凸輪，所述凸輪的外圈與推桿遠離活塞的一端滑動配合；工作時，電機驅動主軸旋轉，帶動凸輪旋轉，凸輪推動推桿沿著活塞腔進行往復運動；當推桿從活塞腔的內部滑出時，帶動活塞沿著活塞腔遠離液腔，使得液腔內部產生負壓，使得泵體出水端的出水膜片吸附到空腔的內壁上，將泵體出水端的通槽密封堵塞，同時，推動進水膜片彎曲，將泵體進水端的通槽露出，液腔內部產生負壓，將儲液箱內部存儲的混凝劑溶液經過水管吸入液腔內；當推桿滑入活塞腔的內部時，推動活塞沿著活塞腔滑向液腔，使得液腔內部的壓力增大，使得進水膜片將泵體進水端的通槽覆蓋密封，同時，推動出水膜片彎曲，將泵體出水端的通槽露出，使得液腔內部的混凝劑溶液排入水道內；通過主軸驅動泵送單元進行混凝劑溶液的添加，使得廢水的攪拌與混凝劑溶液的添加得到同步進行，從而提高了混凝劑溶液添加的均勻性，降低了混凝劑溶液的浪費。

優選的，所述凸輪的外圈開設有環槽，所述推桿遠離活塞的一端栓接有球頭桿，所述球頭桿的球頭與環槽的內壁滑動配合；工作時，通過球頭桿沿著環槽滑動，推動推桿做往復運動，降低了推桿與凸輪之間發生分離的概率，同時，球頭桿與環槽之間的配合，降低了滑動的摩擦阻力。

優選的，所述池體的一側底部連通有進水口，所述池體的另一側頂部連通有出水口；通過進水口與出水口對角的設置，下進水、上出水的對角過流方式，保證了池體的整體利用率；同時，廢水必須流經最長距離的對角線路徑，才可流出池體，保證了廢水混凝過程的參與度。

優選的，所述導流筒的外圈均勻固接有多個擋板；擋板不但降低了廢水在攪拌混合時池體中部產生的漩渦，還提高攪拌槳葉的剪切性能。

優選的，所述支撐架與導流筒之間栓接有支撐套筒，所述支撐套筒的內圈與主軸的外圈旋轉配合，所述主軸的內部開設有豎孔，所述主軸的頂部外圈環繞開設有多個進氣孔，所述豎孔連通進氣孔，且進氣孔連通支撐套筒的內部，所述主軸的底部外圈均勻開設有多個曝氣孔，所述曝氣孔連通豎孔，所述池體的一側設置有曝氣泵，所述曝氣泵管道連通支撐套筒的內部；工作時，池體內部的廢水與混凝劑溶液進行混合攪拌時，曝氣泵產生的氣流經過支撐套筒進入主軸內部的豎孔內，再?gòu)钠貧饪着湃氤伢w的底部，由于主軸保持旋轉狀態，使得曝氣孔排出的氣體旋轉的進入池體的底部，氣體在池體內部的廢水中產生微小的氣泡，氣泡與廢水中的凝絮物之間黏附，增大了凝絮物的體積和質量，提高了廢水的沉淀效果。

優選的，所述支撐套筒的頂部與底部均栓接有壓環，所述壓環的內圈與支撐套筒的內圈之間安裝有滑動密封環，所述滑動密封環的內圈為月牙形；工作時，通過壓環將滑動密封環安裝到支撐套筒的內圈，滑動密封環與主軸之間滑動配合，對主軸與支撐套筒之間進行密封，提高了氣體導入池體底部的量，提高了曝氣的效果。

本發明的有益效果如下：

1.本發明所述的一種低能耗電鍍廢水高效處理工藝，通過設置池體、支撐架、電機、主軸、攪拌槳葉、導流筒和排水槳葉；廢水導入池體內部后，添加混凝劑溶液，電機帶動主軸旋轉，帶動攪拌槳葉對池體底部進行攪拌，同時，主軸帶動排水槳葉旋轉，由于排水槳葉在導流筒的內圈，使得導流筒的內部形成向上的水流，將池體底部的廢水經過導流筒向上吸起，再經過環繞的通孔分散流到池體的頂部，從而在池體的內部形成豎直的水流循環，配合底部的攪拌槳葉在池體的底部形成湍流擴散，由于在池體的內部形成廢水的循環混合，從而提高混凝劑溶液與廢水混合的效果，降低了對混凝劑溶液的使用量。

2.本發明所述的一種低能耗電鍍廢水高效處理工藝，通過設置泵體、活塞、推桿、彈簧、進水膜片、出水膜片和儲液箱；電機驅動主軸旋轉，帶動凸輪旋轉，凸輪推動推桿沿著活塞腔進行往復運動；當推桿從活塞腔的內部滑出時，使得液腔內部產生負壓，出水膜片吸附將泵體出水端的通槽密封堵塞，同時，泵體進水端的通槽露出，液腔內部產生負壓，將儲液箱內部存儲的混凝劑溶液經過水管吸入液腔內；當推桿滑入活塞腔的內部時，使得液腔內部的壓力增大，進水膜片將泵體進水端的通槽覆蓋密封，同時，泵體出水端的通槽露出，使得液腔內部的混凝劑溶液排入水道內；通過主軸驅動泵送單元進行混凝劑溶液的添加，使得廢水的攪拌與混凝劑溶液的添加得到同步進行，從而提高了混凝劑溶液添加的均勻性，降低了混凝劑溶液的浪費。

（發明人：陳江杰;趙洪啟;戴文強;徐軍）
