公布日：2023.01.31
申請日：2022.12.12
分類號：C02F1/00(2006.01)I;C02F1/52(2006.01)I
摘要
本發明涉及再生塑料處理的廢水再利用處理技術領域，尤其是一種用于再生塑料處理的廢水再利用處理裝置，包括外殼和支腿，所述外殼的左右兩側底部分別固接有支撐板，所述支撐板的內壁連接有升降結構，所述升降結構的頂部連接有轉動結構，所述外殼的正面上方連通有直管，直桿帶動網板向上移動，移動的網板將廢水中絮凝劑抬到外殼的頂部，降低了再生塑料處理的廢水再利用處理裝置使用難度，加快了絮凝劑與廢水混合速度，提高了再生塑料處理的廢水再利用處理裝置的工作效率，改變螺栓固定形式，便于再生塑料處理的廢水再利用處理裝置的安裝，方便絮凝劑的清理，較少了再生塑料處理的廢水再利用處理裝置的使用時間。
權利要求書

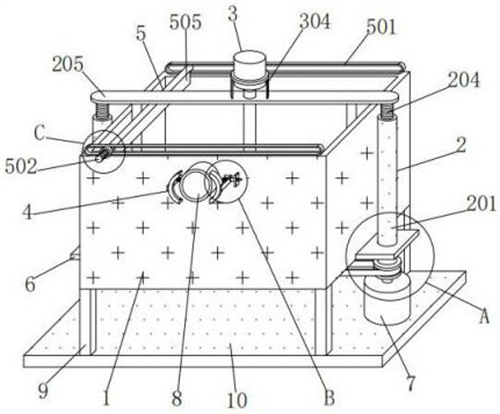

1.一種用于再生塑料處理的廢水再利用處理裝置，包括外殼（1）和支腿（9），其特征在于：所述外殼（1）的左右兩側底部分別固接有支撐板（6），所述支撐板（6）的內壁連接有升降結構（2），所述升降結構（2）的頂部連接有轉動結構（3），所述外殼（1）的正面上方連通有直管（8），所述外殼（1）的正面上方左右兩側分別與固定結構（4），所述支腿（1）的底部固接有底板（10），所述底板（10）的頂部右側固接有第二電機（7），所述外殼（1）的頂部前后兩側分別連接有控制結構（5），所述外殼（1）的底部連通有閥門。
2.根據權利要求1所述的一種用于再生塑料處理的廢水再利用處理裝置，其特征在于：所述升降結構（2）包括圓筒（201）、槽輪（202）、皮帶（203）、螺桿（204）、頂板（205）、直桿（206）和網板（207）；所述圓筒（201）的外壁下方與支撐板（6）的內壁轉動相連，所述圓筒（201）的底部與槽輪（202）的頂部相固接，所述槽輪（202）的外壁與皮帶（203）的內壁轉動相連，所述圓筒（201）的內壁與螺桿（204）的外壁螺紋連接，所述螺桿（204）的頂部與頂板（205）的底部外側相固接，所述頂板（205）的底部左右兩側分別與直桿（206）的頂部相固接，所述直桿（206）的底部與網板（207）的頂部外側相固接。
3.根據權利要求2所述的一種用于再生塑料處理的廢水再利用處理裝置，其特征在于：位于右側所述槽輪（202）的底部與第二電機（7）的輸出端相固接。
4.根據權利要求2所述的一種用于再生塑料處理的廢水再利用處理裝置，其特征在于：所述網板（207）的外壁與外殼（1）的內壁相貼合。
5.根據權利要求1所述的一種用于再生塑料處理的廢水再利用處理裝置，其特征在于：所述轉動結構（3）包括豎桿（301）、直板（302）、第一電機（303）和支架（304）；所述豎桿（301）的外壁上方與頂板（205）的頂部轉動相連，所述豎桿（301）的外壁底部與直板（302）的內壁相固接，所述豎桿（301）的頂部與第一電機（303）的輸出端相固接，所述第一電機（303）的外壁固接有支架（304）。
6.根據權利要求5所述的一種用于再生塑料處理的廢水再利用處理裝置，其特征在于：所述支架（304）的底部與頂板（205）的頂部相固接。
7.根據權利要求1所述的一種用于再生塑料處理的廢水再利用處理裝置，其特征在于：所述外殼（1）的底部四角分別與支腿（9）的頂部相固接。
8.根據權利要求1所述的一種用于再生塑料處理的廢水再利用處理裝置，其特征在于：所述固定結構（4）包括方板（401）、螺桿（402）、滑板（403）、夾板（404）和握把（405）；所述方板（401）的后端面與外殼（1）的正面上方相固接，所述方板（401）的內壁與螺桿（402）的外壁一端轉動相連，所述螺桿（402）的外壁與滑板（403）的內壁螺紋連接，所述滑板（403）的外壁后方與外殼（1）的正面槽口滑動卡接，所述滑板（403）的內側前端與夾板（404）的外側相固接，所述螺桿（402）的外側與握把（405）的內側相固接。
9.根據權利要求1所述的一種用于再生塑料處理的廢水再利用處理裝置，其特征在于：所述控制結構（5）包括槽板（501）、圓桿（502）、螺紋（503）、圓環（504）和橫板（505）；所述槽板（501）的底部與外殼（1）的頂部外側相固接，所述槽板（501）的內壁與圓桿（502）的外壁滑動卡接，所述圓桿（502）的外壁前方加工有螺紋（503），所述螺紋（503）的外與圓環（504）的內壁螺紋連接，所述圓環（504）的后端面與槽板（501）的正面相抵緊，所述圓桿（501）的底部與橫板（505）的頂部相固接。10.根據權利要求9所述的一種用于再生塑料處理的廢水再利用處理裝置，其特征在于：所述橫板（505）的前后兩側分別與外殼（1）的內壁上方相貼合。
發明內容
本發明的目的是為了解決增加了再生塑料處理的廢水再利用處理裝置使用難度、降低了再生塑料處理的廢水再利用處理裝置的工作效率、不便于再生塑料處理的廢水再利用處理裝置的安裝和導致再生塑料處理的廢水再利用處理裝置的使用浪費時間問題，而提出的一種用于再生塑料處理的廢水再利用處理裝置。
為實現上述目的，本發明提供如下技術方案：設計一種用于再生塑料處理的廢水再利用處理裝置，包括外殼和支腿，所述外殼的左右兩側底部分別固接有支撐板，所述支撐板的內壁連接有升降結構，所述升降結構的頂部連接有轉動結構，所述外殼的正面上方連通有直管，所述外殼的正面上方左右兩側分別與固定結構，所述支腿的底部固接有底板，所述底板的頂部右側固接有第二電機，所述外殼的頂部前后兩側分別連接有控制結構，所述外殼的底部連通有閥門。
優選的，所述升降結構包括圓筒、槽輪、皮帶、螺桿、頂板、直桿和網板；所述圓筒的外壁下方與支撐板的內壁轉動相連，所述圓筒的底部與槽輪的頂部相固接，所述槽輪的外壁與皮帶的內壁轉動相連，所述圓筒的內壁與螺桿的外壁螺紋連接，所述螺桿的頂部與頂板的底部外側相固接，所述頂板的底部左右兩側分別與直桿的頂部相固接，所述直桿的底部與網板的頂部外側相固接。
優選的，位于右側所述槽輪的底部與第二電機的輸出端相固接。
優選的，所述網板的外壁與外殼的內壁相貼合。
優選的，所述轉動結構包括豎桿、直板、第一電機和支架；所述豎桿的外壁上方與頂板的頂部轉動相連，所述豎桿的外壁底部與直板的內壁相固接，所述豎桿的頂部與第一電機的輸出端相固接，所述第一電機的外壁固接有支架。
優選的，所述支架的底部與頂板的頂部相固接。
優選的，所述外殼的底部四角分別與支腿的頂部相固接。
優選的，所述固定結構包括方板、螺桿、滑板、夾板和握把；所述方板的后端面與外殼的正面上方相固接，所述方板的內壁與螺桿的外壁一端轉動相連，所述螺桿的外壁與滑板的內壁螺紋連接，所述滑板的外壁后方與外殼的正面槽口滑動卡接，所述滑板的內側前端與夾板的外側相固接，所述螺桿的外側與握把的內側相固接。
優選的，所述控制結構包括槽板、圓桿、螺紋、圓環和橫板；所述槽板的底部與外殼的頂部外側相固接，所述槽板的內壁與圓桿的外壁滑動卡接，所述圓桿的外壁前方加工有螺紋，所述螺紋的外與圓環的內壁螺紋連接，所述圓環的后端面與槽板的正面相抵緊，所述圓桿的底部與橫板的頂部相固接。
優選的，所述橫板的前后兩側分別與外殼的內壁上方相貼合。
本發明提出的一種用于再生塑料處理的廢水再利用處理裝置，有益效果是：通過升降結構中右側槽輪轉動，轉動的槽輪配合皮帶帶動左側槽輪轉動，從而實現兩個圓筒轉動，轉動的圓筒帶動螺桿向上移動，移動的螺桿帶動頂板向上移動，進而配合直桿帶動網板向上移動，移動的網板將廢水中絮凝劑抬到外殼的頂部，降低了再生塑料處理的廢水再利用處理裝置使用難度；通過轉動結構中第一電機工作帶動栓轉動，從而帶動直板轉動，轉動的直板使外殼內部的廢水和絮凝劑快速混合，然后停止第一電機，加快了絮凝劑與廢水混合速度，提高了再生塑料處理的廢水再利用處理裝置的工作效率；通過固定結構中握把帶動螺桿轉動，轉動的螺桿帶動滑板向內側移動，移動的滑板帶動夾板向內側移動，移動的夾板將直管與外界再生塑料處理裝置的連接處固定，完成安裝，改變螺栓固定形式，便于再生塑料處理的廢水再利用處理裝置的安裝；通過控制結構中圓環在螺紋的外壁向前轉動，使圓環脫離外殼的外壁，然后圓桿在槽板的內壁由左到右滑動，從而使網板頂部的絮凝劑推動右側，方便絮凝劑的清理，較少了再生塑料處理的廢水再利用處理裝置的使用時間。
（發明人：賀曉艷;易俊杰）
