公布日：2023.01.20
申請日：2022.08.19
分類號：C02F9/00(2023.01)I;C02F1/24(2006.01)N;C02F1/40(2006.01)N;C02F1/52(2006.01)N;C02F3/30(2006.01)N
摘要

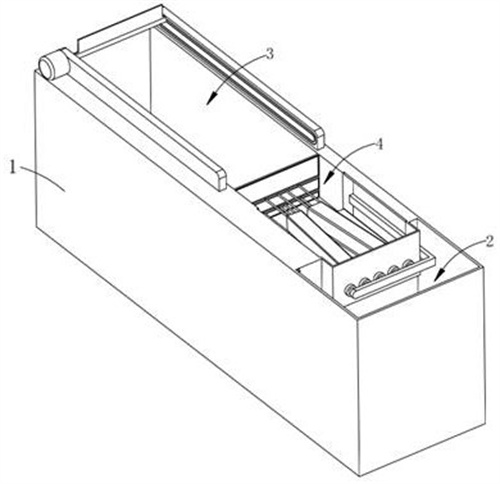

本發明提供了廢水清理技術領域中的一種含抗生素醫藥廢水處理系統及工藝，所述的含抗生素醫藥廢水處理系統，包括氣浮處理系統，所述氣浮處理系統包括：氣浮池；第一處理部，用于將絮凝劑、助凝劑與廢水混合的所述第一處理部設于所述氣浮池的一側；以及第三處理部，用于將處理后浮出絮體打撈分離的所述第三處理部設于所述氣浮池的另一側；其特征在于，還包括：第二處理部，用于使懸浮的絮體上浮至廢水液面的所述第二處理部布設在所述第一處理部、第三處理部之間；所述第二處理部包括：氣浮腔室。本發明具有對含抗生素醫藥廢水氣浮處理時的廢渣絮體懸浮物分離效率高、分離效果好等優點。
權利要求書
1.一種含抗生素醫藥廢水處理系統，包括氣浮處理系統，所述氣浮處理系統包括：氣浮池；第一處理部，用于將絮凝劑、助凝劑與廢水混合的所述第一處理部設于所述氣浮池的一側；以及第三處理部，用于將處理后浮出絮體打撈分離的所述第三處理部設于所述氣浮池的另一側；其特征在于，還包括：第二處理部，用于使懸浮的絮體上浮至廢水液面的所述第二處理部布設在所述第一處理部、第三處理部之間；所述第二處理部包括：氣浮腔室；擠壓組件，捏壓擠出絮體中水分的所述擠壓組件至下而上布置在所述氣浮腔室內；以及通氣組件，用于通入構成微氣泡氣體的所述通氣組件安裝在擠壓組件的絮體捏壓下方。
2.根據權利要求1所述的一種含抗生素醫藥廢水處理系統，其特征在于，所述擠壓組件包括：擠壓帶組件，用于往復捏壓動作使表面附著微氣泡的絮體上浮時排水的擠壓帶組件逐層布置在所述氣浮腔室內；以及刮帶組件，用于將所述擠壓帶組件上未受到擠壓的絮體刮至捏壓區域的所述刮帶組件布置在所述擠壓帶組件的一側。
3.根據權利要求2所述的一種含抗生素醫藥廢水處理系統，其特征在于，所述擠壓帶組件包括：擠壓帶件，貫穿有若干組擠壓通道的所述擠壓帶件成封閉環式布置；牽拉組件，跟隨持續移動的所述擠壓帶件移動牽拉使所述擠壓通道彈性張開的所述牽拉組件布置在各層所述擠壓帶件的上下兩側；以及沖刷組件，推動水對位于氣浮腔室頂端的所述擠壓帶件向一側沖洗的所述沖刷組件安裝在所述氣浮腔室內壁上。
4.根據權利要求3所述的一種含抗生素醫藥廢水處理系統，其特征在于，所述擠壓帶件包括：氣浮帶體；氣浮輥件，使所述氣浮帶體呈豎向S形狀布置的所述氣浮輥件布置在所述氣浮腔室底部一側；以及沖刷輥件，使氣浮輥件頂部一側的氣浮帶體沿水平方向呈S形狀布置的沖刷輥件與所述沖刷組件對應設置。
5.根據權利要求4所述的一種含抗生素醫藥廢水處理系統，其特征在于，所述沖刷輥件沿所述氣浮帶體的寬度方向斜向布置，使所述氣浮帶體與所述沖刷組件的沖水方向保持夾角α布置。
6.根據權利要求3所述的一種含抗生素醫藥廢水處理系統，其特征在于，所述牽拉組件包括：牽扯組件，間歇式滾動接觸并拽拉所述擠壓帶件、使所述擠壓通道打開的所述牽扯組件滑動設于所述氣浮腔室的內壁上；以及移送組件，使接觸至擠壓帶件的牽扯組件跟隨所述擠壓帶件同步移動、使離開擠壓帶件的牽扯組件返程的所述移送組件安裝在所述氣浮腔室的內壁上。
7.根據權利要求6所述的一種含抗生素醫藥廢水處理系統，其特征在于，所述牽扯組件包括：滑動機架；沿所述擠壓帶件寬度方向安裝在所述滑動機架上的牽拉輥件；以及安裝在所述滑動機架上、用于驅動所述牽拉輥件轉動的牽拉動力件；所述牽拉輥件的表面開設有用于旋轉離開所述擠壓帶件表面的缺口。
8.根據權利要求7所述的一種含抗生素醫藥廢水處理系統，其特征在于，所述移送組件包括：轉動安裝在所述氣浮腔室內的移送輥；對稱螺旋、連通開設于所述移送輥表面的移送通道；以及一端安裝在所述滑動機架上、另一端插設于所述移送通道內的導向件。
9.根據權利要求2-8任一所述的一種含抗生素醫藥廢水處理系統，其特征在于，所述刮帶組件包括：安裝在所述氣浮腔室內壁上、斜向抵設在所述擠壓帶組件表面的刮件；設于所述擠壓帶組件另一側且與所述刮件相對應的墊件；以及設于所述刮件底部一側、將所述刮件底部刮料推送至所述擠壓帶組件的推壓組件。
10.根據權利要求9所述的一種含抗生素醫藥廢水處理系統用于分離絮體的工藝，其特征在于，包括以下步驟：步驟一、通氣，將絮凝劑PAC、助凝劑PAM加入至第一處理部的廢水中，經絮凝反應后，將絮凝廢水從氣浮腔室的底部通入至擠壓組件的待捏壓下方；步驟二、微氣泡吸附，通氣組件通入氣體，氣體在各層擠壓帶件捏壓區域下方形成微氣泡，隨后微氣泡吸附在絮體表面，使懸浮狀態下的絮體在結合氣泡浮力作用下不斷上升；步驟三、絮體擠壓，附著微氣泡的絮體到達擠壓帶件上時，牽拉組件牽拉擠壓帶件，使得擠壓帶件上的擠壓通道彈性打開，隨后在打開狀態下，繼續上升的絮體進入至擠壓通道內，隨后牽拉組件松開擠壓帶件，擠壓通道回彈擠壓絮體，擠出絮體內的水分，受到擠壓后的絮體在牽拉組件再次打開擠壓通道時，受到浮力作用快速上升；步驟四、釋放絮體，步驟三中，牽拉組件動作時，牽拉輥件轉動與擠壓帶件表面接觸時，會沿?cái)D壓帶件輸送方向及反向方向牽拉，從而使得擠壓通道打開，并且在牽拉輥件繼續轉動時，使得缺口對應擠壓帶件，此時擠壓帶件處于松開狀態，擠壓通道收縮，彈性擠壓絮體；步驟五、帶面清刮，由氣浮輥件構成的S形狀氣浮帶體在輸送過程中的側面，刮件低設在擠壓帶組件表面，隨著擠壓帶組件的移動，清刮帶面，推壓組件往復動作，朝向一側推擠清刮下來的絮體并推送至經推壓塊撐開的擠壓通道內得到擠壓；步驟六、帶面沖水，持續輸送的氣浮帶體移送至沖刷輥件，沖刷組件朝向與氣浮帶體寬度方向傾斜布置的沖刷輥件整理后的氣浮帶體表面沖水，從而使沖擊水穿過氣浮帶體表面的擠壓通道，對氣浮帶體的兩側面分別清理；步驟七、絮體分離，經氣浮處理后的絮體上升至液面頂部，經第三處理部打撈出絮體。
發明內容
本發明的目的是針對現有技術的不足之處，提供一種含抗生素醫藥廢水處理系統，通過第一處理部將絮凝劑、助凝劑與廢水充分絮凝反應后，從氣浮腔室底部通入，經通氣組件通入氣體形成微氣泡吸附在絮體表面上升至擠壓組件，牽拉組件跟隨擠壓帶體同步移動并牽扯氣浮通道彈性張開進入上浮氣體，隨后，牽拉組件松開擠壓帶體，氣浮通道彈性捏壓絮體排出水分，擠壓帶體上未得到捏壓的絮體經刮帶組件掛入氣浮通道，再次通過牽拉組件時，彈性拉開氣浮通道再次擠壓，上浮至液面的浮渣經第三處理部打撈，沖刷組件對到達頂部的斜向S形狀布置的氣浮帶體進行水動力沖刷，使絮體脫離，沖刷后的氣浮帶體移動至下一捏壓循環，以解決絮體中含有水分影響上浮形成復雜效率的技術問題。
為實現上述目的，本發明提供如下技術方案：一種含抗生素醫藥廢水處理系統，包括氣浮處理系統，所述氣浮處理系統包括：氣浮池；第一處理部，用于將絮凝劑、助凝劑與廢水混合的所述第一處理部設于所述氣浮池的一側；以及第三處理部，用于將處理后浮出絮體打撈分離的所述第三處理部設于所述氣浮池的另一側；其特征在于，還包括：第二處理部，用于使懸浮的絮體上浮至廢水液面的所述第二處理部布設在所述第一處理部、第三處理部之間；所述第二處理部包括：氣浮腔室；擠壓組件，捏壓擠出絮體中水分的所述擠壓組件至下而上布置在所述氣浮腔室內；以及通氣組件，用于通入構成微氣泡氣體的所述通氣組件安裝在擠壓組件的絮體捏壓下方。
進一步的，所述擠壓組件包括：擠壓帶組件，用于往復捏壓動作使表面附著微氣泡的絮體上浮時排水的擠壓帶組件逐層布置在所述氣浮腔室內；以及刮帶組件，用于將所述擠壓帶組件上未受到擠壓的絮體刮至捏壓區域的所述刮帶組件布置在所述擠壓帶組件的一側。
進一步的，所述擠壓帶組件包括：擠壓帶件，貫穿有若干組擠壓通道的所述擠壓帶件成封閉環式布置；牽拉組件，跟隨持續移動的所述擠壓帶件移動牽拉使所述擠壓通道彈性張開的所述牽拉組件布置在各層所述擠壓帶件的上下兩側；以及沖刷組件，推動水對位于氣浮腔室頂端的所述擠壓帶件向一側沖洗的所述沖刷組件安裝在所述氣浮腔室內壁上。
進一步的，所述擠壓帶件包括：氣浮帶體；氣浮輥件，使所述氣浮帶體呈豎向S形狀布置的所述氣浮輥件布置在所述氣浮腔室底部一側；以及沖刷輥件，使氣浮輥件頂部一側的氣浮帶體沿水平方向呈S形狀布置的沖刷輥件與所述沖刷組件對應設置。
進一步的，所述沖刷輥件沿所述氣浮帶體的寬度方向斜向布置，使所述氣浮帶體與所述沖刷組件的沖水方向保持夾角α布置。
進一步的，所述牽拉組件包括：牽扯組件，間歇式滾動接觸并拽拉所述擠壓帶件、使所述擠壓通道打開的所述牽扯組件滑動設于所述氣浮腔室的內壁上；以及移送組件，使接觸至擠壓帶件的牽扯組件跟隨所述擠壓帶件同步移動、使離開擠壓帶件的牽扯組件返程的所述移送組件安裝在所述氣浮腔室的內壁上。
進一步的，所述牽扯組件包括：滑動機架；沿所述擠壓帶件寬度方向安裝在所述滑動機架上的牽拉輥件；以及安裝在所述滑動機架上、用于驅動所述牽拉輥件轉動的牽拉動力件；所述牽拉輥件的表面開設有用于旋轉離開所述擠壓帶件表面的缺口。
進一步的，所述移送組件包括：轉動安裝在所述氣浮腔室內的移送輥；對稱螺旋、連通開設于所述移送輥表面的移送通道；以及一端安裝在所述滑動機架上、另一端插設于所述移送通道內的導向件。
進一步的，所述刮帶組件包括：安裝在所述氣浮腔室內壁上、斜向抵設在所述擠壓帶組件表面的刮件；設于所述擠壓帶組件另一側且與所述刮件相對應的墊件；以及設于所述刮件底部一側、將所述刮件底部刮料推送至所述擠壓帶組件的推壓組件。
針對上述不足，本發明還提供了一種含抗生素醫藥廢水處理系統用于分離絮體的工藝，其特征在于，包括以下步驟：步驟一、通氣，將絮凝劑PAC、助凝劑PAM加入至第一處理部的廢水中，經絮凝反應后，將絮凝廢水從氣浮腔室的底部通入至擠壓組件的待捏壓下方；步驟二、微氣泡吸附，通氣組件通入氣體，氣體在各層擠壓帶件捏壓區域下方形成微氣泡，隨后微氣泡吸附在絮體表面，使懸浮狀態下的絮體在結合氣泡浮力作用下不斷上升；步驟三、絮體擠壓，附著微氣泡的絮體到達擠壓帶件上時，牽拉組件牽拉擠壓帶件，使得擠壓帶件上的擠壓通道彈性打開，隨后在打開狀態下，繼續上升的絮體進入至擠壓通道內，隨后牽拉組件松開擠壓帶件，擠壓通道回彈擠壓絮體，擠出絮體內的水分，受到擠壓后的絮體在牽拉組件再次打開擠壓通道時，受到浮力作用快速上升；步驟四、釋放絮體，步驟三中，牽拉組件動作時，牽拉輥件轉動與擠壓帶件表面接觸時，會沿?cái)D壓帶件輸送方向及反向方向牽拉，從而使得擠壓通道打開，并且在牽拉輥件繼續轉動時，使得缺口對應擠壓帶件，此時擠壓帶件處于松開狀態，擠壓通道收縮，彈性擠壓絮體；步驟五、帶面清刮，由氣浮輥件構成的S形狀氣浮帶體在輸送過程中的側面，刮件低設在擠壓帶組件表面，隨著擠壓帶組件的移動，清刮帶面，推壓組件往復動作，朝向一側推擠清刮下來的絮體并推送至經推壓塊撐開的擠壓通道內得到擠壓；步驟六、帶面沖水，持續輸送的氣浮帶體移送至沖刷輥件，沖刷組件朝向與氣浮帶體寬度方向傾斜布置的沖刷輥件整理后的氣浮帶體表面沖水，從而使沖擊水穿過氣浮帶體表面的擠壓通道，對氣浮帶體的兩側面分別清理；步驟七、絮體分離，經氣浮處理后的絮體上升至液面頂部，經第三處理部打撈出絮體。
本發明的有益效果在于：（1）本發明通過擠壓組件和通氣組件之間的相互配合，在絮凝反應后的廢水通入至氣浮腔室后，擠壓組件沿絮體上浮方向逐層擠壓絮體，以實現對絮體中水分?jǐn)D出，進而加快脫水后結合微氣泡的絮體的上浮速度，以解決絮體內含有水分而影響上浮效率的技術問題；（2）本發明通過擠壓帶組件和刮帶組件之間的相互配合、以及S形狀豎向布置的氣浮帶體的結構設計，擠壓帶組件在對絮體進行擠壓時，未經過氣浮通道的絮體會被刮帶組件刮入至S形狀移動的氣浮帶體兩側的氣浮通道內，以實現持續輸送的過程中，擠壓帶組件的再次捏壓排水，解決了絮體堆積在氣浮帶體上導致的氣浮通道堵塞以及絮體處理不徹底的技術問題；（3）本發明通過擠壓帶件、牽拉組件之間的相互配合，牽拉組件在牽拉擠壓帶件時會跟隨擠壓帶件一同移動，而在牽拉組件撤離擠壓帶件時，牽拉組件返回至原始位置，如此循環，以實現對擠壓帶件牽扯時的兩側同步進行；（4）本發明通過沖刷輥件、氣浮帶體以及沖刷組件之間的相互配合，沖刷輥件使氣浮帶體布置成橫向的S形狀，并且沿帶面寬度方向傾斜布置，以實現沖刷組件沿帶面寬度方向提供水流動力時，水流動力傾斜經過氣浮通道，將帶面吸附的絮體快速?zèng)_離，以便于保持潔凈狀態進入至下一捏壓循環；綜上所述，本發明具有對含抗生素醫藥廢水氣浮處理時的廢渣絮體懸浮物分離效率高、分離效果好等優點。
（發明人：張艷霞;張穩;熊木華;顧立鋒;吳緒軍;謝富平）
