公布日：2022.09.02
申請日：2022.04.28
分類號：C02F11/122(2019.01)I
摘要
本發明涉及污泥處理領域，具體涉及一種環保型擠壓式污泥脫水裝置。一種環保型擠壓式污泥脫水裝置包括操作平臺、壓濾機構、傳動機構和感應調節機構。壓濾機構包括過濾組件和擠壓組件，二者限定出盛放污泥的壓濾腔。在本發明中，通過傳動機構帶動壓濾機構對污泥進行快速分離和緩慢脫水工作；在分離階段中，壓濾腔容積快速減小，將水與污泥分離。在脫水階段中，壓濾腔容積減小速度逐漸變慢，污泥所受擠壓力逐漸增大，對污泥進行脫水處理，最終變?yōu)槟囡灒徊⑼ㄟ^感應調節裝置根據含水量自適應調整裝置對污泥的擠壓程度，含水量越大，擠壓程度越大。保證脫水率達標的同時避免損傷設備，達到了節約能源、保護環境的目的。
權利要求書

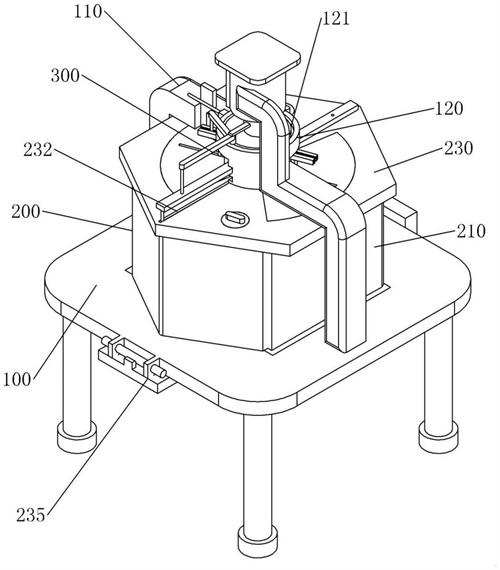

1.一種環保型擠壓式污泥脫水裝置，其特征在于：包括操作平臺、壓濾機構、傳動機構和感應調節機構；操作平臺水平設置，操作平臺上設有固定架，固定架上安裝有安裝柱，安裝柱上設有環槽；壓濾機構包括過濾組件、擠壓組件和蓋板組件；壓濾機構設置于操作平臺，且位于安裝柱的下方；過濾組件圍出容積可變的容置空間；擠壓組件設置于容置空間內，擠壓組件容積可變；過濾組件和擠壓組件限定出盛放污泥的壓濾腔；蓋板組件連接于固定架，水平設置于壓濾腔的上方；傳動機構包括第一拉桿、調節臂、第二拉桿、第一擺桿、第二擺桿和鉸接軸；第一拉桿連接于安裝柱，且可沿安裝柱徑向方向滑動；第一拉桿與過濾組件連接；調節臂沿安裝柱徑向方向設置，連接于安裝柱，調節臂可繞安裝柱周向轉動；調節臂與第一拉桿之間存在夾角；第二拉桿可滑動地安裝于調節臂，第二拉桿連接于擠壓組件；第一擺桿和第二擺桿均水平設置，第一擺桿的一端與第一拉桿鉸接，另一端通過鉸接軸與第二擺桿鉸接，第二擺桿的另一端與第二拉桿鉸接；鉸接軸可滑動地安裝于環槽；鉸接軸在環槽內轉動時，通過第一擺桿帶動第一拉桿靠近安裝柱，通過第二擺桿帶動第二拉桿先遠離安裝柱，后靠近安裝柱；感應調節機構配置成污泥的含水量越小，使調節臂與第一拉桿之間的夾角越小，過濾組件包括第一濾板組和第二濾板組；第一濾板組和第二濾板組圍合一周，內壁限定出容置空間，第一濾板組可沿安裝柱徑向方向移動，第一拉桿連接于第一濾板組，第二濾板組也可沿安裝柱徑向方向移動；第一拉桿設有兩個；兩個第一拉桿一端通過第一同步齒輪連接，另一端均設有第一連接桿；兩個第一連接桿的下端分別連接于第一濾板組和第二濾板組，擠壓組件可繞安裝柱軸線轉動地設置；擠壓組件包括第一擠壓件、第二擠壓件和連接二者的伸縮連接件；第一擠壓件可沿安裝柱徑向方向移動，第一擠壓件、第二擠壓件和伸縮連接件的外壁形成封閉結構；第二拉桿連接于第一擠壓件，第二擠壓件也可沿安裝柱徑向方向移動，第二拉桿設有兩個，兩個第二拉桿一端通過第二同步齒輪連接，另一端均設有第二連接桿；兩個第二連接桿的下端分別連接于第一擠壓件和第二擠壓件，感應調節機構包括感應盒、調節板、調節桿、調節齒輪和鎖止結構；感應盒設置于壓濾腔下部，感應盒內可上下移動地設有感應板，感應板下連接有感應彈簧，感應彈簧的下端連接于操作平臺；調節板豎直設置，下端與感應板固定連接；調節齒輪固定連接于調節臂；調節桿水平設置，調節桿一端與調節板嚙合，另一端與調節齒輪嚙合，鎖止結構包括鎖止板、鎖止塊；調節臂上設有鎖止槽；鎖止槽上部為花鍵槽，下部為柱狀槽；鎖止板呈弧形，可上下移動地設置于安裝柱；鎖止板一端的上側設置有頂塊；鎖止板的下端設有壓簧，壓簧的下端連接于安裝柱；鎖止板下端設有弧形槽；鎖止塊上端設有弧形滑塊，弧型滑塊滑動安裝于弧形槽；鎖止塊下端設有花鍵，插裝于鎖止槽；初始狀態下，頂塊位于鉸接軸的正下方且二者抵接，壓簧蓄能，鎖止塊可相對鎖止板沿安裝柱周向轉動。
2.根據權利要求1所述的一種環保型擠壓式污泥脫水裝置，其特征在于：蓋板組件包括第一蓋板和兩個第二蓋板，第一蓋板固定連接于固定架，第二蓋板可繞安裝柱周向轉動地安裝于第一蓋板；第一蓋板上設有沿安裝柱徑向設置的第一滑軌，第一連接桿可滑動地安裝于第一滑軌；第二蓋板上設有沿安裝柱徑向設置的第二滑軌，第二連接桿可滑動地安裝于第二滑軌。
3.根據權利要求2所述的一種環保型擠壓式污泥脫水裝置，其特征在于：每個第一連接桿上固定連接有一個密封板,兩個密封板均可沿安裝柱徑向移動。
4.根據權利要求1所述的一種環保型擠壓式污泥脫水裝置，其特征在于：第一蓋板設有進料口；操作平臺中心設有出料口，操作平臺下端還設有封堵出料口的出泥蓋板。
發明內容
本發明提供一種環保型擠壓式污泥脫水裝置，以解決現有的污泥脫水裝置不能根據污泥的含水率自動調節擠壓程度的問題，避免出現由于擠壓程度過大而損壞設備，或擠壓程度過小而導致含水率不達標的問題，達到了節約能源、保護環境的目的。
本發明的一種環保型擠壓式污泥脫水裝置采用如下技術方案：包括操作平臺、壓濾機構、傳動機構和感應調節機構；操作平臺水平設置，操作平臺上設有固定架，固定架上安裝有安裝柱，安裝柱上設有環槽；壓濾機構包括過濾組件、擠壓組件和蓋板組件；壓濾機構設置于操作平臺，且位于安裝柱的下方；過濾組件圍出容積可變的容置空間；擠壓組件設置于容置空間內，擠壓組件容積可變；過濾組件和擠壓組件限定出盛放污泥的壓濾腔；蓋板組件連接于固定架，水平設置于壓濾腔的上方；傳動機構包括第一拉桿、調節臂、第二拉桿、第一擺桿、第二擺桿和鉸接軸；第一拉桿連接于安裝柱，且可沿安裝柱徑向方向滑動；第一拉桿與過濾組件連接；調節臂沿安裝柱徑向方向設置，連接于安裝柱，調節臂可繞安裝柱周向轉動；調節臂與第一拉桿之間存在夾角；第二拉桿可滑動地安裝于調節臂，第二拉桿連接于擠壓組件；第一擺桿和第二擺桿均水平設置，第一擺桿的一端與第一拉桿鉸接，另一端通過鉸接軸與第二擺桿鉸接，第二擺桿的另一端與第二拉桿鉸接；鉸接軸可滑動地安裝于環槽；鉸接軸在環槽內轉動時，通過第一擺桿帶動第一拉桿靠近安裝柱，通過第二擺桿帶動第二拉桿先靠近安裝柱，后遠離安裝柱；感應調節機構配置成污泥的含水量越小，使調節臂與第一拉桿之間的夾角越小。
進一步地，過濾組件包括第一濾板組和第二濾板組；第一濾板組和第二濾板組圍合一周，內壁限定出容置空間，第一濾板組可沿安裝柱徑向方向移動，第一拉桿連接于第一濾板組。
進一步地，第二濾板組也可沿安裝柱徑向方向移動；第一拉桿設有兩個；兩個第一拉桿一端通過第一同步齒輪連接，另一端均設有第一連接桿；兩個第一連接桿的下端分別連接于第一濾板組和第二濾板組。
進一步地，擠壓組件可繞安裝柱軸線轉動地設置；擠壓組件包括第一擠壓件、第二擠壓件和連接二者的伸縮連接件；第一擠壓件可沿安裝柱徑向方向移動，第一擠壓件、第二擠壓件和伸縮連接件的外壁形成封閉結構；第二拉桿連接于第一擠壓件。
進一步地，第二擠壓件也可沿安裝柱徑向方向移動，第二拉桿設有兩個，兩個第二拉桿一端通過第二同步齒輪連接，另一端均設有第二連接桿；兩個第二連接桿的下端分別連接于第一擠壓件和第二擠壓件。
進一步地，蓋板組件包括第一蓋板和兩個第二蓋板，第一蓋板固定連接于固定架，第二蓋板可繞安裝柱周向轉動地安裝于第一蓋板；第一蓋板上設有沿安裝柱徑向設置的第一滑軌，第一連接桿可滑動地安裝于第一滑軌；第二蓋板上設有沿安裝柱徑向設置的第二滑軌，第二連接桿可滑動地安裝于第二滑軌。
進一步地，每個第一連接桿上固定連接有一個密封板,兩個密封板均可沿安裝柱徑向移動。
進一步地，感應調節機構包括感應盒、調節板、調節桿、調節齒輪和鎖止結構；感應盒設置于壓濾腔下部，感應盒內可上下移動地設有感應板，感應板下連接有感應彈簧，感應彈簧的下端連接于操作平臺；調節板豎直設置，下端與感應板固定連接；調節齒輪固定連接于調節臂；調節桿水平設置，調節桿一端與調節板嚙合，另一端與調節齒輪嚙合。
進一步地，鎖止結構包括鎖止板、鎖止塊；調節臂上設有鎖止槽；鎖止槽上部為花鍵槽，下部為柱狀槽；鎖止板呈弧形，可上下移動地設置于安裝柱；鎖止板一端的上側設置有頂塊；鎖止板的下端設有壓簧，壓簧的下端連接于安裝柱；鎖止板下端設有弧形槽；鎖止塊上端設有弧形滑塊，弧型滑塊滑動安裝于弧形槽；鎖止塊下端設有花鍵，插裝于鎖止槽；初始狀態下，頂塊位于鉸接軸的正下方且二者抵接，壓簧蓄能，鎖止塊可相對鎖止板沿安裝柱周向轉動。
進一步地，第一蓋板設有進料口；操作平臺中心設有出料口，操作平臺下端還設有封堵出料口的出泥蓋板。
本發明的有益效果是：本發明的一種環保型擠壓式污泥脫水裝置，通過傳動機構，使得裝置對污泥的擠壓處理，且擠壓處理分為分離階段和脫水階段；在分離階段中，壓濾腔容積快速減小，進而將壓濾腔內的水與污泥分離。脫水階段中，壓濾腔容積繼續減小，但減小速度逐漸變慢，污泥所受擠壓力逐漸增大，對污泥進行脫水處理，使污泥中的水從污泥中脫離，將污泥變?yōu)槟囡�。并通過感應調節裝置根據含水量調整裝置對污泥的擠壓程度，含水量越大，擠壓程度越大。本發明能夠根據待處理污泥的含水量自適應擠壓程度，且對污泥先后進行快速濃縮和緩慢脫水兩個階段的工作，保證脫水率達標的同時避免損傷設備；達到了節約能源、保護環境的目的。
（發明人：侯世祿;陳�。�
