公布日：2023.03.28
申請日：2022.12.06
分類號：C02F3/28(2023.01)I;C02F3/30(2023.01)I;C02F3/34(2023.01)I
摘要

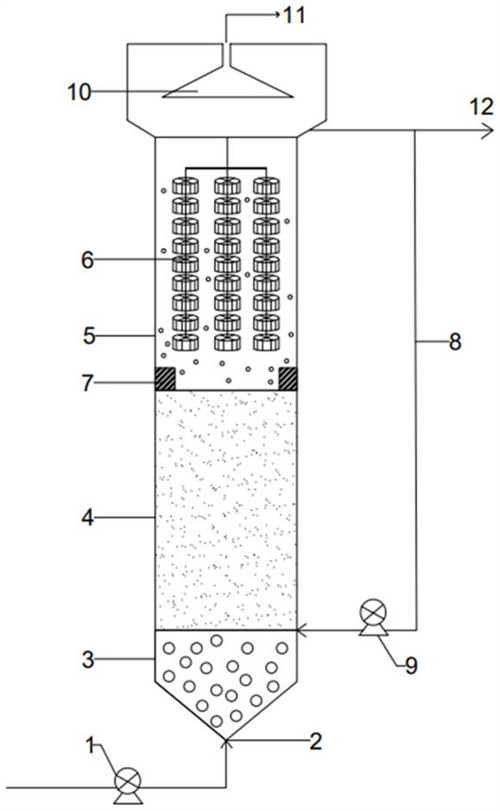

本發明提供了一種用于城市生活污水的脫氮除磷處理系統，包括：UASB反應器筒體，UASB反應器筒體自下而上依次包括厭氧反應區、缺氧反應區、好氧反應區；厭氧反應區的底部開設進水口，用于將城市生活污水引入所述厭氧反應區內，在聚磷菌的作用下，利用污水中的有機物進行厭氧釋磷反應；厭氧反應后的污水進入缺氧反應區，在反硝化聚磷菌的作用下，以硝酸鹽為電子受體，進行反硝化除磷反應；缺氧反應結束后的污水進入好氧反應區，使部分氨氮發生短程硝化反應后轉化為亞硝，剩余氨氮發生短程硝化耦合厭氧氨氧化反應，生成硝酸鹽和氮?dú)�。本發明通過在UASB反應器中添加固定式生物填料，以自養與異養相結合的方式，促進城市污水脫氮除磷。
權利要求書
1.一種用于城市生活污水的脫氮除磷處理系統，其特征在于，包括：UASB反應器筒體，所述UASB反應器筒體自下而上依次包括厭氧反應區、缺氧反應區、好氧反應區；所述厭氧反應區的底部開設進水口，所述進水口連接城市生活污水管道，用于將城市生活污水引入所述厭氧反應區內，在聚磷菌的作用下，利用污水中的有機物進行厭氧釋磷反應；厭氧反應結束后的污水進入所述缺氧反應區，以在所述缺氧反應區內，在反硝化聚磷菌的作用下，以硝酸鹽為電子受體，進行反硝化除磷反應；缺氧反應結束后的污水進入所述好氧反應區，以在所述好氧反應區內，使部分氨氮發生短程硝化反應后轉化為亞硝，剩余氨氮發生短程硝化耦合厭氧氨氧化反應，生成硝酸鹽和氮?dú)猓瓿沙鞘猩钗鬯拿摰滋幚怼?/span>
2.根據權利要求1所述的用于城市生活污水的脫氮除磷處理系統，其特征在于，所述好氧反應區內包括曝氣裝置，使進入所述好氧反應區內的污水在所述曝氣裝置的作用下，通過硝化菌作用發生短程硝化反應，使氨氮轉化為亞硝。
3.根據權利要求2所述的用于城市生活污水的脫氮除磷處理系統，其特征在于，所述好氧反應區內還包括固定式生物膜填料，經過短程硝化反應后的剩余氨氮在生物膜填料持留的厭氧氨氧化菌作用下，發生短程硝化耦合厭氧氨氧化反應。
4.根據權利要求1所述的用于城市生活污水的脫氮除磷處理系統，其特征在于，還包括回流通道，所述回流通道的入口端連接所述好氧反應區的出水口，所述回流通道的出口端連接所述缺氧反應區，用于將所述好氧反應區內產生的硝酸鹽回流至所述缺氧反應區，使進入所述缺氧反應區內的污水，在反硝化聚磷菌的作用下，以回流的硝酸鹽為電子受體，進行反硝化除磷反應。
5.根據權利要求1所述的用于城市生活污水的脫氮除磷處理系統，其特征在于，所述回流通道上設置回流泵。
6.根據權利要求1所述的用于城市生活污水的脫氮除磷處理系統，其特征在于，所述好氧反應區的氮?dú)獬隹谏显O(shè)置三相分離器，使氮?dú)饨?jīng)過三相分離后排出。
7.根據權利要求1所述的用于城市生活污水的脫氮除磷處理系統，其特征在于，所述厭氧反應區的進水口處設置進水泵。
發明內容
針對UASB反應器在處理城市低濃度生活污水過程中，脫氮除磷效果差、上流式污水處理方式存在堵塞的風險等問題，本申請實施例提供一種用于城市生活污水的脫氮除磷處理系統，本系統通過在UASB反應器中添加固定式生物填料，以自養與異養相結合的方式，促進城市污水脫氮除磷。
本申請實施例提供以下技術方案：一種用于城市生活污水的脫氮除磷處理系統，包括：
UASB反應器筒體，所述UASB反應器筒體自下而上依次包括厭氧反應區、缺氧反應區、好氧反應區；
所述厭氧反應區的底部開設進水口，所述進水口連接城市生活污水管道，用于將城市生活污水引入所述厭氧反應區內，在聚磷菌的作用下，利用污水中的有機物進行厭氧釋磷反應；
厭氧反應結束后的污水進入所述缺氧反應區，以在所述缺氧反應區內，在反硝化聚磷菌的作用下，以硝酸鹽為電子受體，進行反硝化除磷反應；
缺氧反應結束后的污水進入所述好氧反應區，以在所述好氧反應區內，使部分氨氮發生短程硝化反應后轉化為亞硝，剩余氨氮發生短程硝化耦合厭氧氨氧化反應，生成硝酸鹽和氮?dú)�，完成城市生活污水的脫氮除磷處理�?/span>
根據本申請一種實施例，所述好氧反應區內包括曝氣裝置，使進入所述好氧反應區內的污水在所述曝氣裝置的作用下，通過硝化菌作用發生短程硝化反應，使氨氮轉化為亞硝。
根據本申請一種實施例，所述好氧反應區內還包括固定式生物膜填料，經過短程硝化反應后的剩余氨氮在生物膜填料持留的厭氧氨氧化菌作用下，發生短程硝化耦合厭氧氨氧化反應。
根據本申請一種實施例，還包括回流通道，所述回流通道的入口端連接所述好氧反應區的出水口，所述回流通道的出口端連接所述缺氧反應區，用于將所述好氧反應區內產生的硝酸鹽回流至所述缺氧反應區，使進入所述缺氧反應區內的污水，在反硝化聚磷菌的作用下，以回流的硝酸鹽為電子受體，進行反硝化除磷反應。
根據本申請一種實施例，所述回流通道上設置回流泵。
根據本申請一種實施例，所述好氧反應區的氮?dú)獬隹谏显O(shè)置三相分離器，使氮?dú)饨?jīng)過三相分離后排出。
根據本申請一種實施例，所述厭氧反應區的進水口處設置進水泵。
與現有技術相比，本發明實施例一種用于城市生活污水的脫氮除磷處理系統的有益效果至少包括：
(1)本發明將厭氧氨氧化反應產生的硝酸鹽回流作為反硝化除磷的底物，使系統的最終產物只有氮?dú)�，�?shí)現環境零污染。
(2)本發明通過反硝化除磷充分利用污水中的有機碳源，在除磷的同時完成碳源的去除。
(3)本發明設置的回流通道，在傳輸反應物的同時，還能夠強化反應器中污水和污泥的混合，使其更加充分的接觸，提高反應效率，規避UASB易堵塞的風險。
（發明人：王曉玲;翟旭;肖勇）
