公布日：2023.01.20
申請日：2022.09.30
分類號：C02F9/00(2023.01)I;C02F1/52(2006.01)N;C02F1/28(2006.01)N;C02F101/14(2006.01)N
摘要
本發明公開的一種含氟廢水處理系統，包括用于接收含氟廢水的廢水中轉箱、與廢水中轉箱連接用于將廢水進行沉淀的的振動沉淀箱、用于將振動沉淀箱內的含氟廢水進行過濾的離心過濾箱，廢水中轉箱的進水端設置有用于過濾含氟廢水中懸浮雜質的初級過濾器，振動沉淀箱和離心過濾箱之間設置有抽吸組件以將振動沉淀箱中的上層清液抽吸至離心過濾箱中，本發明的含氟廢水處理系統通過初級過濾器、振動沉淀箱和離心過濾箱可對廢水進行三次過濾處理，且通過在離心過濾箱的排液口上設置在檢測儀，能實時檢測排放的凈水氟含量是否達標，該系統相較于傳統的含氟廢水處理系統，成本大大降低，且結構簡單，方便操作。
權利要求書
1.一種含氟廢水處理系統，其特征在于，包括用于接收含氟廢水的廢水中轉箱、與廢水中轉箱連接用于將廢水進行沉淀的的振動沉淀箱、用于將振動沉淀箱內的含氟廢水進行過濾的離心過濾箱，所述廢水中轉箱的進水端設置有用于過濾含氟廢水中懸浮雜質的初級過濾器，所述振動沉淀箱和離心過濾箱之間設置有抽吸組件以將振動沉淀箱中的上層清液抽吸至離心過濾箱中，所述離心過濾箱的排液口設置有用于檢測氟濃度的檢測儀。
2.根據權利要求1所述的一種含氟廢水處理系統，其特征在于，所述振動沉淀箱的底部設置有振動電機，所述振動沉淀箱的內部下方設置有石灰石。
3.根據權利要求1所述的一種含氟廢水處理系統，其特征在于，所述離心過濾箱包括轉動設置在離心過濾箱內的離心筒，所述離心過濾箱的底部設置有旋轉電機與離心筒連接，所述離心過濾箱的內部中心設置有不與離心筒接觸的活性氧化鋁濾芯。
4.根據權利要求3所述的一種含氟廢水處理系統，其特征在于，所述活性氧化鋁濾芯由不銹鋼編織網包覆若干活性氧化鋁顆粒制成，且所述活性氧化鋁濾芯為柱狀結構。
5.根據權利要求3所述的一種含氟廢水處理系統，其特征在于，所述抽吸組件包括抽吸泵浦，所述抽吸泵浦的抽吸端伸進振動沉淀箱內設置，所述抽吸泵浦的輸出端伸進離心筒內部上方。
6.根據權利要求1-5中任意一項所述的含氟廢水處理方法，其特征在于，至少包括以下內容：第一步，含氟廢水中的懸浮雜質被初級過濾器過濾后進入廢水中轉箱進行暫存；第二步，在振動沉淀箱中加入石灰石并將廢水中轉箱內的廢水送入至振動沉淀箱中，在振動電機帶動振動沉淀箱振動一段時間后完成沉淀；第三步，將振動沉淀箱內沉淀完成的廢水送入至離心過濾箱中，在旋轉電機帶動離心筒轉動的過程中，廢水內含有的氟離子將被活性氧化鋁濾芯吸附，且過濾完成的廢水將被檢測儀檢測排放。
發明內容
為克服現有技術的不足，本發明公開了一種含氟廢水處理系統及其處理方法。

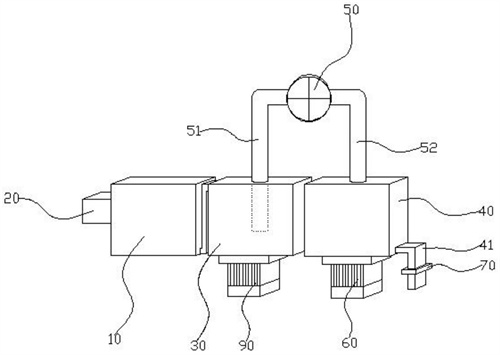

為實現上述目的，本發明通過以下技術方案實現：一種含氟廢水處理系統，包括用于接收含氟廢水的廢水中轉箱、與廢水中轉箱連接用于將廢水進行沉淀的的振動沉淀箱、用于將振動沉淀箱內的含氟廢水進行過濾的離心過濾箱，所述廢水中轉箱的進水端設置有用于過濾含氟廢水中懸浮雜質的初級過濾器，所述振動沉淀箱和離心過濾箱之間設置有抽吸組件以將振動沉淀箱中的上層清液抽吸至離心過濾箱中，所述離心過濾箱的排液口設置有用于檢測氟濃度的檢測儀。
作為本發明的一種優選方式，所述振動沉淀箱的底部設置有振動電機，所述振動沉淀箱的內部下方設置有石灰石。
作為本發明的一種優選方式，所述離心過濾箱包括轉動設置在離心過濾箱內的離心筒，所述離心過濾箱的底部設置有旋轉電機與離心筒連接，所述離心過濾箱的內部中心設置有不與離心筒接觸的活性氧化鋁濾芯。
作為本發明的一種優選方式，所述活性氧化鋁濾芯由不銹鋼編織網包覆若干活性氧化鋁顆粒制成，且所述活性氧化鋁濾芯為柱狀結構。
作為本發明的一種優選方式，所述抽吸組件包括抽吸泵浦，所述抽吸泵浦的抽吸端伸進振動沉淀箱內設置，所述抽吸泵浦的輸出端伸進離心筒內部上方。
含氟廢水處理方法，至少包括以下內容：
第一步，含氟廢水中的懸浮雜質被初級過濾器過濾后進入廢水中轉箱進行暫存；
第二步，在振動沉淀箱中加入石灰石并將廢水中轉箱內的廢水送入至振動沉淀箱中，在振動電機帶動振動沉淀箱振動一段時間后完成沉淀；
第三步，將振動沉淀箱內沉淀完成的廢水送入至離心過濾箱中，在旋轉電機帶動離心筒轉動的過程中，廢水內含有的氟離子將被活性氧化鋁濾芯吸附，且過濾完成的廢水將被檢測儀檢測排放。
本發明實現以下有益效果：
本發明的含氟廢水處理系統通過初級過濾器、振動沉淀箱和離心過濾箱可對廢水進行三次過濾處理，且通過在離心過濾箱的排液口上設置在檢測儀，能實時檢測排放的凈水氟含量是否達標，該系統相較于傳統的含氟廢水處理系統，成本大大降低，且結構簡單，方便操作。
（發明人：仝書強;魏曉立;顏登科）
