公布日：2022.04.01
申請日：2021.12.23
分類號：C02F9/04(2006.01)I;C02F101/30(2006.01)N
摘要
本發明公開了一種醫藥廢水處理裝置及方法，屬于醫藥廢水處理領域。本發明的處理裝置包括還原罐、過濾裝置和反應倉，還原罐內部設置有零價鐵填料層，廢水通過管道連接至零價鐵填料層下方，廢水自下而上接觸零價鐵填料進行還原反應，并維持廢水pH在一定范圍內，而后進入反應倉中，投加過氧化氫溶液并曝氣處理，攪拌發生催化氧化反應，最終得到處理后的廢水。本發明的處理方法能夠有效去除醫藥廢水中的難降解有機物并且提高廢水生化性。
權利要求書

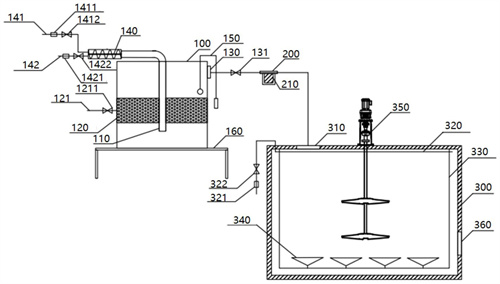

1.一種醫藥廢水處理裝置，其特征在于：包括還原罐(100)、過濾裝置(200)和反應倉(300)，過濾裝置(200)位于還原罐(100)與反應倉(300)之間，其中所述還原罐(100)頂部設置有第一進水口(110)，還原罐(100)內部設置有零價鐵填料層(120)，還原罐(100)側壁上方設置有第一出水口(130)，第一進水口(110)通過管道連接至零價鐵填料層(120)下方，并且所述管道貫穿零價鐵填料層(120)，第一出水口(130)通過管道與過濾裝置(200)連接，所述過濾裝置(200)內設置有過濾網(210)，并且過濾裝置(200)通過管道與反應倉(300)頂部設置的第二進水口(310)連接；所述反應倉(300)內部平行于頂部的位置處設置有第三加藥管(320)，反應倉(300)內部設置有U型曝氣管(330)，U型曝氣管(330)的底部與第三加藥管(320)平行，并且U型曝氣管(330)的底部處設置有多個曝氣頭(340)。
2.根據權利要求1所述的一種醫藥廢水處理裝置，其特征在于：所述反應倉(300)還包括攪拌裝置(350)，所述攪拌裝置(350)固定在反應倉(300)上方，攪拌裝置(350)的底部位于排除U型曝氣管(330)以外反應倉(300)的中心位置處；或者所述第三加藥管(320)上均勻布設多個開孔，曝氣頭(340)為傘式曝氣頭。
3.根據權利要求1所述的一種醫藥廢水處理裝置，其特征在于：所述第一進水口(110)通過管道連接至零價鐵填料層(120)下方的15-25cm處；或者所述零價鐵填料層(120)的厚度大于等于還原罐(100)高度的1/3。
4.根據權利要求1所述的一種醫藥廢水處理裝置，其特征在于：所述還原罐(100)的第一進水口(110)通過管道與進液混合裝置(140)連接，所述進液混合裝置(140)上設置有廢水進水管(141)和第一加藥管(142)，并且所述還原罐(100)的零價鐵填料層(120)外部設置有第二加藥管(121)。
5.根據權利要求1所述的一種醫藥廢水處理裝置，其特征在于：所述還原罐(100)內第一出水口(130)下方設置有在線pH計(150)。
6.一種醫藥廢水處理方法，其特征在于，包括以下步驟：S10、將廢水與酸液在進液混合裝置中進行預混合，調節廢水pH；S20、將調節pH后的廢水通過管道輸送至還原罐內設置的零價鐵填料層下方，而后自下而上接觸零價鐵填料進行還原反應；S30、實時監測還原罐中廢水的pH值變化，維持pH值穩定；S40、將還原罐中的反應后廢水送入反應倉中進行曝氣處理，同時加入過氧化氫溶液，攪拌混勻發生催化氧化反應，得到處理后的廢水。
7.根據權利要求6所述的一種醫藥廢水處理方法，其特征在于：步驟S10中，將廢水pH調節為2.5-3.0，并且在步驟S30中，維持還原罐中廢水pH為2.5-3.5。
8.根據權利要求6所述的一種醫藥廢水處理方法，其特征在于：步驟S20中，廢水在管道中輸送的停留時間為10-30min，并且廢水在還原罐中進行還原反應的停留時間為100-300min。
9.根據權利要求6所述的一種醫藥廢水處理方法，其特征在于：所述零價鐵填料與過氧化氫溶液的摩爾比為1：(10-20)。
10.根據權利要求6所述的一種醫藥廢水處理方法，其特征在于：步驟S40中，反應倉中攪拌速率為40-80rpm，曝氣量為2-4m3/h，并且廢水在反應倉中進行催化氧化反應的停留時間為2-5h。
發明內容
1.要解決的問題
針對傳統芬頓催化氧化技術中存在藥劑利用率不高，廢水中有機物去除效率低等問題，本發明提供一種醫藥廢水處理裝置及方法。本發明的處理裝置包括還原罐、過濾裝置和反應倉，還原罐內部設置有零價鐵填料層，廢水通過管道連接至零價鐵填料層下方，廢水自下而上接觸零價鐵填料進行還原反應，并維持廢水pH在一定范圍內，而后進入反應倉中，投加過氧化氫溶液并曝氣處理，攪拌發生催化氧化反應，最終得到處理后的廢水。本發明的處理方法能夠有效去除醫藥廢水中的難降解有機物并且提高廢水生化性。
2.技術方案
為了解決上述問題，本發明所采用的技術方案如下：
本發明的一種醫藥廢水處理裝置，包括還原罐、過濾裝置和反應倉，過濾裝置位于還原罐與反應倉之間，其中所述還原罐頂部設置有第一進水口，還原罐內部設置有零價鐵填料層，還原罐側壁上方設置有第一出水口，第一進水口通過管道連接至零價鐵填料層下方，并且所述管道貫穿零價鐵填料層，第一出水口通過管道與過濾裝置連接，所述過濾裝置內設置有過濾網，并且過濾裝置通過管道與反應倉頂部設置的第二進水口連接；
所述反應倉內部平行于頂部的位置處設置有第三加藥管，反應倉內部設置有U型曝氣管，U型曝氣管的底部與第三加藥管平行，并且U型曝氣管的底部處設置有多個曝氣頭。
優選地，所述反應倉還包括攪拌裝置，所述攪拌裝置固定在反應倉上方，攪拌裝置的底部位于排除U型曝氣管以外反應倉的中心位置處。
優選地，所述第三加藥管上均勻布設多個開孔。
優選地，所述U型曝氣管的底部處設置有多個傘式曝氣頭。
優選地，所述第一進水口通過管道連接至零價鐵填料層下方的15-25cm處。
優選地，所述零價鐵填料層的厚度大于等于還原罐高度的1/3。
優選地，所述還原罐的第一進水口通過管道與進液混合裝置連接，所述進液混合裝置上設置有廢水進水管和第一加藥管，并且所述還原罐的零價鐵填料層外部設置有第二加藥管。
優選地，所述還原罐內第一出水口下方設置有在線pH計。
優選地，所述還原罐底部設置有支架托板。
優選地，所述進液混合裝置內固定有螺旋葉片。
本發明的一種醫藥廢水處理方法，包括以下步驟：
S10、將廢水與酸液在進液混合裝置中進行預混合，調節廢水pH；
S20、將調節pH后的廢水通過管道輸送至還原罐內設置的零價鐵填料層下方，而后自下而上接觸零價鐵填料進行還原反應；
S30、實時監測還原罐中廢水的pH值變化，維持pH值穩定；
S40、將還原罐中的反應后廢水送入反應倉中進行曝氣處理，同時加入過氧化氫溶液，攪拌混勻發生催化氧化反應，得到處理后的廢水。
優選地，步驟S10中，將廢水pH調節為2.5-3.0，并且在步驟S30中，維持還原罐中廢水pH為2.5-3.5。
優選地，步驟S20中，廢水在管道中輸送的停留時間為10-30min，并且廢水在還原罐中進行還原反應的停留時間為100-300min。
優選地，所述零價鐵填料與過氧化氫溶液的摩爾比為1：(10-20)。
優選地，所述零價鐵填料選用微米級顆粒狀零價鐵，直徑不大于100μm。
優選地，步驟S40中，反應倉中攪拌速率為40-80rpm，曝氣量為2-4m3/h，并且廢水在反應倉中進行催化氧化反應的停留時間為2-5h。
優選地，所述過氧化氫溶液的質量濃度為28％-31％，過氧化氫溶液的用量為3-30mol/m3。
3.有益效果
相比于現有技術，本發明的有益效果為：
(1)本發明的一種醫藥廢水處理裝置，包括還原罐，所述還原罐內部設置有零價鐵填料層，廢水通過管道連接至零價鐵填料層下方，而后自下而上貫穿零價鐵填料層并且接觸零價鐵填料進行還原反應，廢水中的難氧化物質經過還原反應后形成易催化氧化的有機化合物，使得有機物去除率增加，具有更好的醫藥廢水處理效果；
(2)本發明的一種醫藥廢水處理裝置，結構簡單，布設方便，pH值控制穩定，廢水與藥劑混合效果好，傳質效率高，催化氧化反應完全，能夠提高醫藥廢水中污染物的去除率；
(3)本發明的一種醫藥廢水處理方法，通過還原反應產生了初生態的具有高化學活性Fe2+和原子H，能夠改變廢水中許多有機物的結構和特性，使有機物發生斷鏈、開環等作用，使有機物在后續處理中更容易被催化氧化。
（發明人：姜筆存;李智饒;于偉華;邱玉;劉浩亮）
