公布日：2023.01.20
申請日：2022.11.18
分類號：C02F9/00(2023.01)I;C02F1/78(2006.01)N;C02F3/30(2006.01)N;C02F1/50(2006.01)N;C02F101/30(2006.01)N;C02F101/16(2006.01)N;C02F101/10(2006.01)N;
C02F103/24(2006.01)N
摘要
本發明涉及一種深度處理皮革廢水的系統及方法。所述系統包括依次相連的過濾裝置、臭氧催化塔、中間緩沖池、速分生物池、孢子轉移裝置和消毒殺菌塔。本發明所述的深度處理皮革廢水的方法處理成本低，能夠?qū)⒖缮圆�、含氮含磷高的皮革廢水處理達到一級A廢水排放標準，從而解決了皮革廢水中化學需氧量可生化性差、氮磷去除難度大、成本高、污泥量大、操作復雜的問題，為皮革廢水提標改造和深度處理提供了一種新的方法。
權利要求書

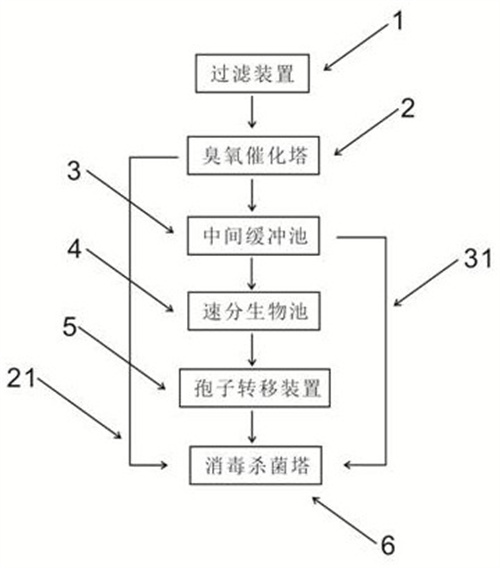

1.一種深度處理皮革廢水的系統，其特征在于，包括依次相連的過濾裝置、臭氧催化塔、中間緩沖池、速分生物池、孢子轉移裝置和消毒殺菌塔；其中：所述過濾裝置用于降低所述皮革廢水中的懸浮物含量；所述臭氧催化塔用于提高所述皮革廢水中有機物的可生化性；所述中間緩沖池用于散逸所述皮革廢水中的殘留臭氧和分離臭氧反應過程中產生的懸浮物；所述速分生物池用于降低所述皮革廢水中的有機物、氨氮和總氮的含量；所述孢子轉移裝置用于降低所述皮革廢水中的總磷、懸浮物和COD的含量；所述消毒殺菌塔用于對所述皮革廢水進行消毒殺菌以及對其中的有機物進行去除和脫色。
2.根據權利要求1所述深度處理皮革廢水的系統，其特征在于，所述過濾裝置為纖維轉盤過濾器。
3.根據權利要求1所述深度處理皮革廢水的系統，其特征在于，所述臭氧催化塔通過第一氣管路與所述消毒殺菌塔相連接；所述中間緩沖池通過第二氣管路與所述消毒殺菌塔相連接；其中：所述第一氣管路用于輸送所述臭氧催化塔內產生的氧氣、臭氧和水蒸氣至所述消毒殺菌塔；所述第二氣管路用于輸送所述殘留臭氧至所述消毒殺菌塔。
4.根據權利要求1所述深度處理皮革廢水的系統，其特征在于，所述臭氧催化塔內設置非均相臭氧催化劑。
5.根據權利要求1所述深度處理皮革廢水的系統，其特征在于，所述中間緩沖池設置斜板，用于進行沉淀。
6.根據權利要求1所述深度處理皮革廢水的系統，其特征在于，所述速分生物池采用O/A/O多級生物處理方式；其中：第一級為速分好氧池，第二級為速分缺氧池，第三級仍為速分好氧池。
7.根據權利要求1所述深度處理皮革廢水的系統，其特征在于，所述孢子轉移裝置內設置孢子發生器和孢子穩壓器；其中：所述孢子發生器和所述孢子穩壓器共同提供微納米氣泡。
8.一種深度處理皮革廢水的方法，其特征在于，所述方法為：將所述皮革廢水引入至過濾裝置，并依次通過臭氧催化塔、中間緩沖池、速分生物池、孢子轉移裝置和消毒殺菌塔即可。
發明內容
為了解決現有技術存在的問題，本發明提供了一種深度處理皮革廢水的系統及方法。所述深度處理皮革廢水的方法結合臭氧法、速分生物處理技術和孢子轉移技術，先利用臭氧來提高廢水中化學需氧量的可生化性，未參與反應的臭氧從廢水中逸出后進入末端的消毒殺菌塔，對廢水進行殺菌處理。經過臭氧處理后的廢水提高了可生化性，并降低了廢水色度；然后廢水進入中間緩沖池，一方面確保廢水中殘留的臭氧能夠充分從廢水中逸出，另一方面臭氧在氧化廢水中有機物的時候可能會有一些沉淀產生，這些沉淀在中間緩沖池與廢水分離；接下來廢水進入速分生物池，去除廢水中化學需氧量和氮，再進入孢子轉移裝置去除廢水中剩余的磷，處理后的廢水再與前端逸出的臭氧混合，于消毒殺菌塔內實現廢水殺菌的目的。
本發明的方案是提供一種深度處理皮革廢水的系統，其包括依次相連的過濾裝置、臭氧催化塔、中間緩沖池、速分生物池、孢子轉移裝置和消毒殺菌塔；其中：所述過濾裝置用于降低所述皮革廢水中的懸浮物含量；所述臭氧催化塔用于提高所述皮革廢水中有機物的可生化性；所述中間緩沖池用于散逸所述皮革廢水中的殘留臭氧和分離臭氧反應過程中產生的懸浮物；所述速分生物池用于降低所述皮革廢水中的有機物、氨氮和總氮的含量；所述孢子轉移裝置用于進一步降低所述皮革廢水中的總磷、懸浮物和COD的含量；所述消毒殺菌塔用于對所述皮革廢水進行消毒殺菌以及對其中的有機物進行去除和脫色。
優選地，所述過濾裝置為纖維轉盤過濾器。
優選地，所述臭氧催化塔通過第一氣管路與所述消毒殺菌塔相連接；所述中間緩沖池通過第二氣管路與所述消毒殺菌塔相連接；其中：所述第一氣管路用于輸送所述臭氧催化塔內產生的氧氣、臭氧和水蒸氣至所述消毒殺菌塔；所述第二氣管路用于輸送所述殘留臭氧至所述消毒殺菌塔。
優選地，所述臭氧催化塔內設置非均相臭氧催化劑。
優選地，所述中間緩沖池設置斜板，用于進行沉淀。
優選地，所述速分生物池采用O/A/O多級生物處理方式；其中：第一級為速分好氧池，第二級為速分缺氧池，第三級仍為速分好氧池。
優選地，所述孢子轉移裝置內設置孢子發生器和孢子穩壓器；其中：所述孢子發生器和所述孢子穩壓器共同提供微納米氣泡。
基于相同的技術構思，本發明的再一方案是提供一種深度處理皮革廢水的方法，所述方法為將所述皮革廢水引入至所述過濾裝置，并依次通過臭氧催化塔、中間緩沖池、速分生物池、孢子轉移裝置和消毒殺菌塔即可。
為便于理解本發明，對本發明的技術方案進行詳細說明。
皮革廢水中含有一定的固體懸浮物，如不進行處理，對后面臭氧工藝具有一定影響，因此待處理的皮革廢水先經過過濾裝置，用于將廢水中的懸浮物減少至5mg/L以下。
去除懸浮物后的廢水在臭氧催化塔內與臭氧逆流混合，臭氧催化塔內裝有粒徑3-6mm的非均相臭氧催化劑，一方面非均相臭氧催化劑可以令臭氧產生羥基自由基，從而利用羥基自由基的強氧化性將廢水中大分子有機物進行斷裂，以提高廢水中有機物的可生化性；另一方面可以增加臭氧在臭氧催化塔內的停留時間，提高了臭氧的利用率。該階段主要作用是提高有機物的可生化性。反應后的氣體（主要為氧氣、臭氧和水蒸氣）從臭氧催化塔頂端排氣管排出，經過第一氣管路導入至系統末端的消毒殺菌塔內，以對廢水進行殺菌處理。
經過臭氧處理后的廢水進入中間緩沖池，期間將殘留在廢水中的臭氧散逸完全，避免殘留臭氧進入速分生物池降低微生物活性，逸出的臭氧經過第二氣管路導入至系統末端的消毒殺菌塔內，以對廢水進行殺菌處理。廢水與臭氧反應過程中如產生懸浮物，則能利用中間緩沖池中的斜板進行高效沉淀，使廢水中懸浮物與廢水分離。
經過中間緩沖池的廢水進入速分生物池內，依據皮革廢水低碳氮比的特點，采用O/A/O多級生物處理技術，在微生物的作用下，實現有機物、氨氮、總氮等污染物的去除。第一級是速分好氧池，對廢水中氨氮進行硝化處理，將氨氮充分轉化為硝態氮；第二級為速分缺氧池，通過加入碳源，保證碳氮比維持在5:1，該階段為反硝化反應，將廢水中的硝態氮反硝化成氮?dú)夂髲膹U水中去除；第三級為速分好氧池，將廢水中剩余的有機物進行深度去除。速分生物池是一種高效的生物膜處理工藝，具有自適應系特性，超長的污泥齡構建了完整的生物鏈，在多變的環境中，生物鏈的空間分布根據水質、水量變化進行自適應，抗水質、水量的沖擊負荷能力強。通過速分生物球布局及填料配置、氮?dú)獾氖占c排放、準確碳源投加、自動反沖洗系統控制等，實現對皮革廢水脫氮處理。速分生物球填料在復合環境下，內部厭氧菌降解表層好氧反應中合成的生物污泥，脫落的低活性生物膜在流離作用下，再次富集、被降解，因此污泥產量低。經速分生物池處理后，除總磷濃度以外，廢水中化學需氧量、總氮和氨氮均可達到廢水一級A排放要求。
廢水進入孢子轉移裝置后，再對磷和溶解態有機物進行深度去除：引入的藥劑、微納米氣泡與水中的磷、疏水基懸浮物發生反應，是一種高效的物理化學處理方法，可快速去除水中的總磷、懸浮物、COD等污染物，同時實現水體復氧。孢子轉移裝置具有占地面積小、成套設備一體化、模塊化組合形式靈活、建設周期、調試期短的特點。其中，孢子發生器和孢子穩壓器提供微納米氣泡，孢子轉移裝置依靠微納米氣泡的巨大比表面積，利用微納米氣泡釋放過程中產生的擾動，在水力流動場的作用下藥劑與水中的溶解態與非溶解態的磷、疏水基懸浮物等反應，形成“水-氣-固三相混合物”，在微納米氣泡協同作用下，大部分上浮到水面形成浮渣層，通過刮渣機自動刮除至排渣槽；小部分沉淀到底部形成沉泥層，通過底部吸泥機清除，并最終將沉泥引至排渣槽。處理后的廢水中磷含量可控制在0.5mg/L以下，出水水質符合《城鎮污水處理廠污染污染排放標準》（GB18919-2002）中的一級A標準排放限值要求。
從孢子轉移裝置出來的廢水與前端臭氧催化塔和中間緩沖池中逸出的臭氧在末端消毒殺菌塔內充分混合，利用臭氧的強氧化性對廢水中有機物進一步進行去除和脫色處理，同時達到殺菌的目的，保證出水的水質穩定達標。最終出水溶解氧趨近飽和狀態并可穩定維持較長時間，可提高受納湖泊、河流水體自凈能力，同時實現底泥原位削減，并提升受納水體生態恢復能力。
綜上所述，該工藝可實現常規方法無法深度去除皮革廢水中有機物、總氮、氨氮和總磷的難題。
本發明的有益效果為：本發明所述的深度處理皮革廢水的方法處理成本低，能夠?qū)⒖缮圆�、含氮含磷高的皮革廢水處理達到一級A廢水排放標準，從而解決了皮革廢水中化學需氧量可生化性差、氮磷去除難度大、成本高、污泥量大、操作復雜的問題，為皮革廢水提標改造和深度處理提供了一種新的方法。
（發明人：張艷;馮浩;鄭棟;樊興;張燦）
