公布日：2023.01.20
申請日：2022.12.21
分類號：C02F9/00(2023.01)I;B01F33/80(2022.01)I;B01F35/12(2022.01)I;C05F3/06(2006.01)I;C02F11/02(2006.01)I;C02F103/20(2006.01)N
摘要
本發明公開了一種高固含量養殖廢水用處理裝置，包括處理池，處理池分隔為反應倉、瀝干倉、發酵倉，瀝干倉的內底部固定有底座架，底座架的上端面且靠近兩側位置對稱固定有兩個側邊支撐架，底座架的上端面對稱開設有兩個漏液孔，兩個側邊支撐架位于兩個漏液孔之間，側邊支撐架的側壁上開設有多個過濾通槽，側邊支撐架內設置有過濾層本體，瀝干倉的內底部且位于底座架的正下方固定設置有液體收集槽，瀝干倉上設有用于轉移物料的推料機構，發酵倉的一側固定有連接底板，連接底板上設有用于物料成型的壓模機構；本發明在使用時，可以對養殖廢水中的豬糞進行合理利用，將其處理成肥料。
權利要求書

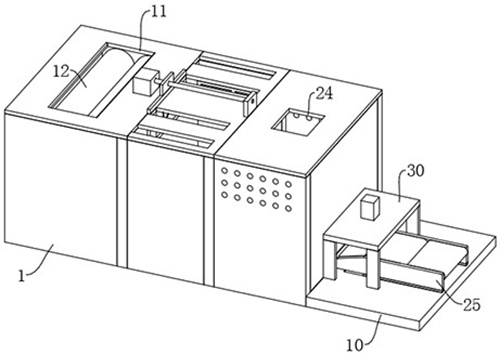

1.一種高固含量養殖廢水用處理裝置，包括處理池（1），其特征在于，所述處理池（1）分隔為反應倉（2）、瀝干倉（3）、發酵倉（4），瀝干倉（3）的內底部固定有底座架（5），底座架（5）的上端面且靠近兩側位置對稱固定有兩個側邊支撐架（6），底座架（5）的上端面對稱開設有兩組漏液孔，兩個側邊支撐架（6）位于兩組漏液孔之間，側邊支撐架（6）的側壁上開設有多個過濾通槽（7），每個側邊支撐架（6）內均設置有過濾層本體（8），瀝干倉（3）的內底部且位于底座架（5）的正下方固定設置有液體收集槽（9），瀝干倉（3）上設有用于轉移物料的推料機構，發酵倉（4）的一側固定有連接底板（10），連接底板（10）上設有用于物料成型的壓模機構；所述反應倉（2）的上端面開設有投料槽一（11），反應倉（2）的內側壁上對稱轉動設置有兩個擠壓輥（12），兩個擠壓輥（12）之間存在間隙，反應倉（2）的內底部轉動設置有多個攪拌桿（13），每個攪拌桿（13）的外側壁上均固定設置有多個攪拌葉片（14）；所述反應倉（2）的內側壁上且靠近擠壓輥（12）的位置對稱固定有兩個刮料板一（15），兩個擠壓輥（12）位于兩個刮料板一（15）之間，擠壓輥（12）與刮料板一（15）之間存在間隙，反應倉（2）靠近瀝干倉（3）的側壁上開設有管道安裝通孔，管道安裝通孔內固定有管道本體（16），管道本體（16）的底部連通設置有抽吸泵；所述液體收集槽（9）的一側連通設置有排液管，側邊支撐架（6）的上端面開設有上抽槽，上抽槽內活動設置有過濾層外框（17），過濾層本體（8）固定設置于過濾層外框（17）的內壁上，過濾層外框（17）的兩側均固定有多個彈性卡塊，上抽槽的內側壁上對稱開設有多個配合彈性卡塊使用的彈性卡槽，過濾層外框（17）的上端面固定有上拉把手（18），瀝干倉（3）的上端面對稱開設有兩個配合上拉把手（18）使用的側邊缺口；所述推料機構包括活動設置于底座架（5）上端面的推料板（19），底座架（5）的上端面對稱開設有兩個配合推料板（19）使用的限位滑槽，推料板（19）的上端面固定有U形連接板（20），瀝干倉（3）的上端面對稱開設有兩個配合U形連接板（20）使用的中間缺口，U形連接板（20）的上端面固定有上連接板（21），反應倉（2）的上端面固定有絲桿電機（22），絲桿電機（22）的絲桿驅動軸螺紋貫穿上連接板（21），瀝干倉（3）的上端面固定有絲桿安裝板（23），絲桿電機（22）的絲桿驅動軸通過軸承與絲桿安裝板（23）轉動連接；所述瀝干倉（3）靠近發酵倉（4）的側壁上對稱開設有兩個左側開合門，發酵倉（4）的上端面開設有投料槽二（24），發酵倉（4）的兩側對稱開設有多個通風孔，發酵倉（4）靠近連接底板（10）的一側對稱開設有兩個右側開合門；所述壓模機構包括活動設置在連接底板（10）上端面的輸送帶安裝架（25），輸送帶安裝架（25）的內壁上轉動設置有輸送帶一（26）和輸送帶二（27），輸送帶二（27）的表面貫穿開設有多個漏料篩孔，輸送帶一（26）與輸送帶二（27）之間存在間隙，輸送帶一（26）遠離輸送帶二（27）的一端呈向下的傾斜狀，輸送帶安裝架（25）遠離輸送帶二（27）的一端固定有刮料板二（28），連接底板（10）的上端面且位于輸送帶安裝架（25）的正下方轉動設置有碎料輸送帶，連接底板（10）上活動設置有壓模板（29）；所述連接底板（10）的上端面固定有氣缸安裝架（30），氣缸安裝架（30）上貫穿設置有壓模氣缸（31），壓模氣缸（31）活塞桿的末端與壓模板（29）的上端面固定連接，輸送帶安裝架（25）位于氣缸安裝架（30）的正下方，連接底板（10）的上端面對稱開設有兩個滑動槽（32），每個滑動槽（32）的內均滑動設置有滑動塊（33），每個滑動塊（33）與對應輸送帶安裝架（25）支撐腿的底部固定連接，每個滑動塊（33）的側壁上均轉動設置有卡合塊，每個滑動槽（32）的內底部均開設有配合卡合塊使用的卡合槽。
發明內容
本發明的目的是為了解決現有技術中存在的問題，而提出的一種高固含量養殖廢水用處理裝置。
為達到上述目的，本發明采用了下列技術方案：
一種高固含量養殖廢水用處理裝置，包括處理池，所述處理池分隔為反應倉、瀝干倉、發酵倉，瀝干倉的內底部固定有底座架，底座架的上端面且靠近兩側位置對稱固定有兩個側邊支撐架，底座架的上端面對稱開設有兩組漏液孔，兩個側邊支撐架位于兩組漏液孔之間，側邊支撐架的側壁上開設有多個過濾通槽，每個側邊支撐架內均設置有過濾層本體，瀝干倉的內底部且位于底座架的正下方固定設置有液體收集槽，瀝干倉上設有用于轉移物料的推料機構，發酵倉的一側固定有連接底板，連接底板上設有用于物料成型的壓模機構。
作為本發明的進一步技術方案，所述反應倉的上端面開設有投料槽一，反應倉的內側壁上對稱轉動設置有兩個擠壓輥，兩個擠壓輥之間存在間隙，反應倉的內底部轉動設置有多個攪拌桿，每個攪拌桿的外側壁上均固定設置有多個攪拌葉片。
作為本發明的進一步技術方案，所述反應倉的內側壁上且靠近擠壓輥的位置對稱固定有兩個刮料板一，兩個擠壓輥位于兩個刮料板一之間，擠壓輥與刮料板一之間存在間隙，反應倉靠近瀝干倉的側壁上開設有管道安裝通孔，管道安裝通孔內固定有管道本體，管道本體的底部連通設置有抽吸泵。
作為本發明的進一步技術方案，所述液體收集槽的一側連通設置有排液管，側邊支撐架的上端面開設有上抽槽，上抽槽內活動設置有過濾層外框，過濾層本體固定設置于過濾層外框的內壁上，過濾層外框的兩側均固定有多個彈性卡塊，上抽槽的內側壁上對稱開設有多個配合彈性卡塊使用的彈性卡槽，過濾層外框的上端面固定有上拉把手，瀝干倉的上端面對稱開設有兩個配合上拉把手使用的側邊缺口。
作為本發明的進一步技術方案，所述推料機構包括活動設置于底座架上端面的推料板，底座架的上端面對稱開設有兩個配合推料板使用的限位滑槽，推料板的上端面固定有U形連接板，瀝干倉的上端面對稱開設有兩個配合U形連接板使用的中間缺口，U形連接板的上端面固定有上連接板，反應倉的上端面固定有絲桿電機，絲桿電機的絲桿驅動軸螺紋貫穿上連接板，瀝干倉的上端面固定有絲桿安裝板，絲桿電機的絲桿驅動軸通過軸承與絲桿安裝板轉動連接。
作為本發明的進一步技術方案，所述瀝干倉靠近發酵倉的側壁上對稱開設有兩個左側開合門，發酵倉的上端面開設有投料槽二，發酵倉的兩側對稱開設有多個通風孔，發酵倉靠近連接底板的一側對稱開設有兩個右側開合門。
作為本發明的進一步技術方案，所述壓模機構包括活動設置在連接底板上端面的輸送帶安裝架，輸送帶安裝架的內壁上轉動設置有輸送帶一和輸送帶二，輸送帶二的表面貫穿開設有多個漏料篩孔，輸送帶一與輸送帶二之間存在間隙，輸送帶一遠離輸送帶二的一端呈向下的傾斜狀，輸送帶安裝架遠離輸送帶二的一端固定有刮料板二，連接底板的上端面且位于輸送帶安裝架的正下方轉動設置有碎料輸送帶，連接底板上活動設置有壓模板。
作為本發明的進一步技術方案，所述連接底板的上端面固定有氣缸安裝架，氣缸安裝架上貫穿設置有壓模氣缸，壓模氣缸活塞桿的末端與壓模板的上端面固定連接，輸送帶安裝架位于氣缸安裝架的正下方，連接底板的上端面對稱開設有兩個滑動槽，每個滑動槽的內均滑動設置有滑動塊，每個滑動塊與對應輸送帶安裝架支撐腿的底部固定連接，每個滑動塊的側壁上均轉動設置有卡合塊，每個滑動槽的內底部均開設有配合卡合塊使用的卡合槽。
本發明的有益效果：
1、當反應倉內的養殖廢水移動到瀝干倉內后，該部分養殖廢水會落到底座架上，由底座架對該部分養殖廢水進行承接支撐，該部分養殖廢水落到底座架上后，通過在側邊支撐架上設置的過濾通槽與過濾層本體的配合，對該部分養殖廢水進行過濾處理，使該部分養殖廢水的水被過濾走，固體物繼續留在連接底板上，該部分養殖廢水中的水經過過濾層本體過濾處理后，會通過底座架上的漏液孔，移動到液體收集槽內，液體收集槽的一側連通設置有排液管，從而將液體收集槽內經過過濾處理的水轉移走，然后將底座架上存留的固體物推送轉移到發酵倉內，由發酵倉對該部分固體物進行發酵處理，從而對養殖廢水中的豬糞進行合理利用，將其處理成肥料。
2、通過設置的兩個擠壓輥，將養殖廢水中體積較大的豬糞壓松，在刮料板一的作用下，該部分被壓松的豬糞從擠壓輥的表面上被刮下，在重力的作用下，該部分被壓松的豬糞掉落到反應倉內底部，然后往反應倉內投入一定量的藥劑，用于消除該部分養殖廢水中的病菌，通過設置的多個攪拌葉片，將被壓松的豬糞攪拌散開與養殖廢水混合在一起，從而使藥劑與該部分養殖廢水混合的更均勻，保證處理效果。
3、當發酵倉內固體物發酵完畢后，右側開合門向左翻轉打開，然后移動輸送帶安裝架，將其的一端移動到發酵倉內，通過設置的輸送帶一，對發酵倉內發酵完畢的固體物進行轉移輸送，當固體物移動到壓模板的正下方時，壓模板向下移動，通過設置的壓模板，將分散的固體物壓制成圓餅狀，方便后續對固體物進行包裝和運輸，由于輸送帶一與輸送帶二之間存在間隙，沒有經過壓模處理的碎料會通過該間隙向下掉落到碎料輸送帶上，碎料輸送帶將碎料轉移到發酵倉內，由于輸送帶二的表面貫穿開設有多個漏料篩孔，使輸送帶二在輸送轉移壓模完畢的固體物時，使部分跟隨移動到輸送帶二上的碎料，通過漏料篩孔對該部分碎料進行篩分處理，使該部分碎料通過漏料篩孔掉落到碎料輸送帶上，碎料輸送帶將碎料轉移到發酵倉內，避免原料的浪費。
（發明人：薛治寶;易濤;張春源;薛治剛;熊波;寧躍鵬）
