公布日：2023.01.24

申請日：2022.10.11

分類號：C02F9/00(2023.01)I;C02F1/04(2006.01)I;B01F27/70(2022.01)I;C02F101/16(2006.01)N

摘要

本發明公開了高濃度淀粉廢水的處理裝置，具體涉及淀粉廢水處理領域，包括底座與固定安裝在底座頂端的箱體，所述箱體的內部依次設置有用于氨化反應的反應區、用于回流液回流的回流區、用于固液分離的分離區以及用于排出廢水的出水區。本發明在本裝置內通過反應環境的控制可以將淀粉廢水最大程度的氨化處理、同時設置產水回流和原水一并進入裝置反應區以降低系統內Nh3-N的濃度，從而減輕對裝置內反應的抑制作用。裝置區內設置反應區、回流區、分離區、出水區等幾個區域，除此之外設置升溫、攪拌、其他收集等附屬裝置來保證運行條件和運行效果。

權利要求書

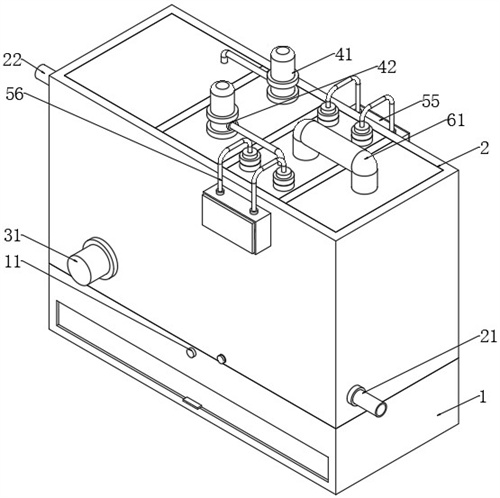

1.高濃度淀粉廢水的處理裝置，包括底座（1）與固定安裝在底座（1）頂端的箱體（2），其特征在于：所述箱體（2）的內部依次設置有用于氨化反應的反應區（3）、用于回流液回流的回流區（4）、用于固液分離的分離區（5）以及用于排出廢水的出水區（6），所述反應區（3）的內部設置有混合回流液與淀粉廢水的攪拌機構，所述回流區（4）的上方設置有用于回流液回流的回流機構，所述分離區（5）的內部設置有用于加熱分離的加熱機構，所述攪拌機構包括電機（31）、轉動桿（32）與攪拌架（33），所述電機（31）固定安裝在箱體（2）的外表面，所述電機（31）的輸出軸與轉動桿（32）固定連接，所述回流機構包括第一水泵（41）與第二水泵（42），所述第一水泵（41）的輸出管一端插入在反應區（3）的內部，所述第二水泵（42）的輸出管一端插入在分離區（5）的內部，所述加熱機構包括電熱桿（51）與電箱（55），所述電熱桿（51）插入在分離區（5）的內部，所述連接導線（56）安裝在箱體（2）的外表面。

2.根據權利要求1所述的高濃度淀粉廢水的處理裝置，其特征在于：所述攪拌架（33）的數量為若干組，若干組所述攪拌架（33）固定安裝在轉動桿（32）的外表面。

3.根據權利要求2所述的高濃度淀粉廢水的處理裝置，其特征在于：所述電熱桿（51）的內部設置有電阻絲，所述電熱桿（51）的頂端固定安裝有安裝塊（52），所述分離區（5）的上方固定安裝有安裝環（54），所述安裝塊（52）與安裝環（54）螺紋連接。

4.根據權利要求3所述的高濃度淀粉廢水的處理裝置，其特征在于：所述安裝塊（52）的頂端固定安裝有接頭（53），所述接頭（53）與電箱（55）之間通過連接導線（56）電性連接。

5.根據權利要求1所述的高濃度淀粉廢水的處理裝置，其特征在于：所述分離區（5）的底端設置有支撐板（57），所述支撐板（57）的兩端固定安裝有轉軸（571），所述支撐板（57）通過轉軸（571）與箱體（2）轉動連接，所述轉軸（571）的外表面套設有扭簧（572）。

6.根據權利要求5所述的高濃度淀粉廢水的處理裝置，其特征在于：所述箱體（2）的外表面位于支撐板（57）的一端插入有第二插銷（573），所述第二插銷（573）的外表面套設有擋環（574），所述第二插銷（573）與擋環（574）滑動連接。

7.根據權利要求6所述的高濃度淀粉廢水的處理裝置，其特征在于：所述第二插銷（573）的一端固定安裝有卡塊（575），所述支撐板（57）的一端外表面開設有卡槽（576），所述卡槽（576）的內壁固定安裝有磁塊（577），所述卡塊（575）與卡槽（576）相匹配。

8.根據權利要求1所述的高濃度淀粉廢水的處理裝置，其特征在于：所述箱體（2）的一側外表面固定安裝有出水管（21），所述箱體（2）的另一側外表面固定安裝有進水管（22），所述分離區（5）與出水區（6）的上方固定安裝有分離管（61）。

9.根據權利要求8所述的高濃度淀粉廢水的處理裝置，其特征在于：所述底座（1）的前端外表面開設有開口，所述開口的內部設置有擋板（13），所述底座（1）的內部位于擋板（13）的上方開設有用于收納擋板（13）的內腔（12）。

10.根據權利要求9所述的高濃度淀粉廢水的處理裝置，其特征在于：所述擋板（13）的外表面開設有限位孔（14），所述擋板（13）的前端外表面固定安裝有拉板（15），所述底座（1）的前端插入有第一插銷（11），所述第一插銷（11）的一端與限位孔（14）相匹配。

發明內容

為了克服現有技術的上述缺陷，本發明的實施例提供高濃度淀粉廢水的處理裝置，通過設置反應區、回流區和攪拌桿，在使用的過程中，通過進水管將淀粉廢水導入，進行氨化處理，處理后，通過第一水泵導入回流區，回流區內的廢水一部分會第二水泵導入分離區，一部分會第一水泵導回反應區，將導入的淀粉廢水混合，在進行混合的過程中，需要啟動電機，通過電機帶動轉動桿轉動，通過攪拌架進行攪拌混合，增加了淀粉廢水與回流液混合的效果，降低淀粉廢水中的Nh3-N的濃度，從而減輕對裝置內反應的抑制作用。

為實現上述目的，本發明提供如下技術方案：高濃度淀粉廢水的處理裝置，包括底座與固定安裝在底座頂端的箱體，所述箱體的內部依次設置有用于氨化反應的反應區、用于回流液回流的回流區、用于固液分離的分離區以及用于排出廢水的出水區，所述反應區的內部設置有混合回流液與淀粉廢水的攪拌機構，所述回流區的上方設置有用于回流液回流的回流機構，所述分離區的內部設置有用于加熱分離的加熱機構，所述攪拌機構包括電機、轉動桿與攪拌架，所述電機固定安裝在箱體的外表面，所述電機的輸出軸與轉動桿固定連接，所述回流機構包括第一水泵與第二水泵，所述第一水泵的輸出管一端插入在反應區的內部，所述第二水泵的輸出管一端插入在分離區的內部，所述加熱機構包括電熱桿與電箱，所述電熱桿插入在分離區的內部，所述連接導線安裝在箱體的外表面。

進一步的，所述攪拌架的數量為若干組，若干組所述攪拌架固定安裝在轉動桿的外表面。

進一步的，所述電熱桿的內部設置有電阻絲，所述電熱桿的頂端固定安裝有安裝塊，所述分離區的上方固定安裝有安裝環，所述安裝塊與安裝環螺紋連接。

進一步的，所述安裝塊的頂端固定安裝有接頭，所述接頭與電箱之間通過連接導線電性連接。

進一步的，所述分離區的底端設置有支撐板，所述支撐板的兩端固定安裝有轉軸，所述支撐板通過轉軸與箱體轉動連接，所述轉軸的外表面套設有扭簧。

進一步的，所述箱體的外表面位于支撐板的一端插入有第二插銷，所述第二插銷的外表面套設有擋環，所述第二插銷與擋環滑動連接。

進一步的，所述第二插銷的一端固定安裝有卡塊，所述支撐板的一端外表面開設有卡槽，所述卡槽的內壁固定安裝有磁塊，所述卡塊與卡槽相匹配。

進一步的，所述箱體的一側外表面固定安裝有出水管，所述箱體的另一側外表面固定安裝有進水管，所述分離區與出水區的上方固定安裝有分離管。

進一步的，所述底座的前端外表面開設有開口，所述開口的內部設置有擋板，所述底座的內部位于擋板的上方開設有用于收納擋板的內腔。

進一步的，所述擋板的外表面開設有限位孔，所述擋板的前端外表面固定安裝有拉板，所述底座的前端插入有第一插銷，所述第一插銷的一端與限位孔相匹配。

本發明的技術效果和優點：1、本發明通過設置反應區、回流區和攪拌桿，在使用的過程中，通過進水管將淀粉廢水導入，進行氨化處理，處理后，通過第一水泵導入回流區，回流區內的廢水一部分會第二水泵導入分離區，一部分會第一水泵導回反應區，將導入的淀粉廢水混合，在進行混合的過程中，需要啟動電機，通過電機帶動轉動桿轉動，通過攪拌架進行攪拌混合，增加了淀粉廢水與回流液混合的效果，降低淀粉廢水中的Nh3-N的濃度，從而減輕對裝置內反應的抑制作用；2、本發明通過設有支撐板、轉軸、底座和擋板，分離出的淀粉會沉積在支撐板上，分離完畢后，將第二插銷向外拉動，帶動一端的卡塊從支撐板的卡槽脫離，解除對支撐板的限位，支撐板受到重力的影響，會沿著轉軸向下傾斜，這時表面傾斜的淀粉會從支撐板表面滑落到底座內進行儲存，在支撐板轉動的過程中，會對扭簧進行擠壓，當支撐板上淀粉清理完畢后，扭簧會帶動支撐板轉回，這時卡槽內磁塊與卡塊對應，卡塊受到磁塊的磁力吸引，插入到卡槽內，對支撐板進行限位繼續進行使用，較為方便。

（發明人：施偉紅;陳嗣麟）
