公布日：2022.08.30
申請日：2022.07.15
分類號：C02F3/12(2006.01)I
摘要
本發明涉及廢水處理技術領域，具體涉及一種污泥沉降設備及系統，污泥沉降設備包括外筒、內筒、進水管、吸泥管和排泥管，外筒內部為空腔，內筒內部為空腔，設置在外筒的內部，內筒頂部為開口，內筒與外筒之間形成過水通道，進水管設置在內筒側壁，位于內筒中間位置，吸泥管設置在內筒內部，吸泥管一端設有吸泥口，吸泥口朝向內筒底部方向，排泥管設置在外筒體底部。可將污泥中輕質的污泥與重質的污泥篩分開來，并將重質的污泥沉積濃縮后循環利用，提高了污水處理的效果，使處理后的出水水質提高，還可使污泥齡得以延長，減少了使用的成本，具有結構簡單，操作方便的優點。
權利要求書

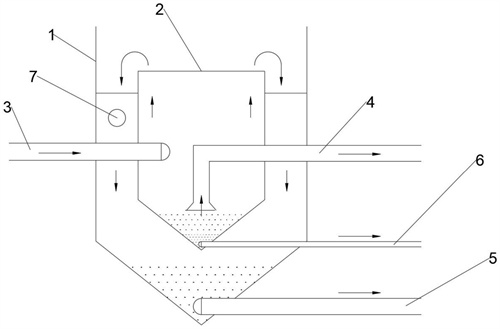

1.一種污泥沉降設備，其特征在于，包括：外筒(1)，其內部為空腔；內筒(2)，其內部為空腔，所述內筒(2)設置在所述外筒(1)內部，所述內筒(2)頂部為開口，所述內筒(2)與所述外筒(1)之間形成過水通道；進水管(3)，設置在所述內筒(2)側壁，位于所述內筒(2)中間位置；吸泥管(4)，設置在所述內筒(2)內部，所述吸泥管(4)一端設有吸泥口，所述吸泥口朝向所述內筒(2)底部方向；排泥管(5)，設置在所述外筒(1)體底部。
2.根據權利要求1所述的污泥沉降設備，其特征在于，所述進水管(3)上設置有控制器，適于控制所述進水管(3)的進水量。
3.根據權利要求2所述的污泥沉降設備，其特征在于，所述外筒(1)底部為錐形。
4.根據權利要求2所述的污泥沉降設備，其特征在于，所述內筒(2)底部為錐形。
5.根據權利要求3或4所述的污泥沉降設備，其特征在于，還包括：排沙管(6)，設置在所述內筒(2)底部。
6.根據權利要求1所述的污泥沉降設備，其特征在于，還包括：出水管(7)，設置在所述外筒(1)側壁，位于所述開口下方位置。
7.一種污泥沉降系統，其特征在于，包括上述權利要求1-6中任一項所述的污泥沉降設備。
8.根據權利要求7所述的污泥沉降系統，其特征在于，還包括：生化池(8)，所述污泥沉降設備安裝在所述生化池(8)內。
9.根據權利要求8所述的污泥沉降系統，其特征在于，所述進水管(3)連通所述內筒(2)與所述生化池(8)；所述吸泥管(4)連通所述內筒(2)與所述生化池(8)；所述出水管(7)連通所述外筒(1)與所述生化池(8)。
發明內容
因此，本發明要解決的技術問題在于克服現有技術中劣質污泥吸附性差，易導致污水處理效果弱，出水水質差的缺陷。
為解決上述技術問題，本發明提供了一種污泥沉降設備，包括：
外筒，其內部為空腔；
內筒，其內部為空腔，所述內筒設置在所述外筒內部，所述內筒頂部為開口，所述內筒與所述外筒之間形成過水通道；
進水管，設置在所述內筒側壁，位于所述內筒中間位置；
吸泥管，設置在所述內筒內部，所述吸泥管一端設有吸泥口，所述吸泥口朝向所述內筒底部方向；
排泥管，設置在所述外筒體底部。
進一步地，此污泥沉降設備，所述進水管上設置有控制器，適于控制所述進水管的進水量。
進一步地，此污泥沉降設備，所述外筒底部為錐形。
進一步地，此污泥沉降設備，所述內筒底部為錐形。
進一步地，此污泥沉降設備，還包括：
排沙管，設置在所述內筒底部。
進一步地，此污泥沉降設備，還包括：
出水管，設置在所述外筒側壁，位于所述開口下方位置。
本發明還提供了一種污泥沉降系統，包括上述的污泥沉降設備。
進一步地，此污泥沉降系統，還包括：
生化池，所述污泥沉降設備安裝在所述生化池內。
進一步地，此污泥沉降系統，所述進水管連通所述內筒與所述生化池；
所述吸泥管連通所述內筒與所述生化池；
所述出水管連通所述外筒與所述生化池。
本發明技術方案，具有如下優點：
1.本發明提供的污泥沉降設備，包括外筒、內筒、進水管、吸泥管和排泥管，外筒內部為空腔，內筒內部為空腔，設置在外筒的內部，內筒頂部為開口，內筒與外筒之間形成過水通道，進水管設置在內筒側壁，位于內筒中間位置，吸泥管設置在內筒內部，吸泥管一端設有吸泥口，吸泥口朝向內筒底部方向，排泥管設置在外筒體底部。
通過進水管將帶有污泥的水體輸送至內筒中，當內筒中的水體盛滿時，由頂部開口流出，經過水通道流至外筒中，在水體輸送過程中，由于水體由下向上流動，使水體中輕質的污泥隨著水流上升流出內筒，而重質的污泥則沉積在內筒底部，沉積一段時間后重質污泥可通過吸泥管抽出回收繼續使用，從內筒中流出的輕質污泥在外筒底部沉積積累形成污泥富集區，污泥富集區的污泥可通過排泥管排出外筒，由此可將污泥中輕質的污泥與重質的污泥篩分開來，并將重質的污泥沉積濃縮后循環利用，提高了污水處理的效果，使處理后的出水水質提高，還可使污泥齡得以延長，減少了使用的成本，具有結構簡單，操作方便的優點。
2.本發明提供的泥沉降設備，進水管上設置有控制器，通過控制器調整進水管的進水量，從而控制水流上升的流速，使得輕質的污泥能夠跟隨水流上升從內容頂端開口流至外筒中，具有結構簡單，操作方便的優點。
3.本發明提供的污泥沉降設備，外筒底部和內筒底部均為錐形，便于篩分后的輕質污泥和重質污泥分別在外筒底部和內筒底部沉積，使沉積后的污泥更加集中，便于吸泥管和排泥管抽取，具有結構簡單，沉積效果好的優點。
4.本發明提供的污泥沉降設備，還包括設置在內筒底部的排沙管，可將重質污泥沉積積累后沉淀的顆粒物排出，提高了重質污泥的質量，使污水處理的效果得到提高，從而使處理后的出水水質提高，減少了使用的成本。
5.本發明提供的污泥沉降系統，包括生化池和污泥沉降設備，污泥沉降設備安裝在生化池內，進水管連通內筒與生化池，吸泥管連通內筒與生化池，出水管連通外筒與生化池。
通過進水管將生化池中帶有污泥的水體輸送至內筒中，當內筒中的水體盛滿時，由頂部開口流出，經過水通道流至外筒中，在水體輸送過程中，由于水體由下向上流動，使水體中輕質的污泥隨著水流上升流出內筒，而重質的污泥則沉積在內筒底部，沉積一段時間后重質污泥可通過吸泥管抽回生化池中繼續使用，從內筒中流出的輕質污泥在外筒底部沉積積累形成污泥富集區，污泥富集區的污泥可通過排泥管排出外筒，外筒內的水體可由側壁的出水管回流至生化池中，由此經過將水體在生化池與污泥沉降設備之間循環，可將污泥中輕質的污泥與重質的污泥篩分開來，并將重質的污泥沉積濃縮后循環利用，提高了污水處理的效果，使處理后的出水水質提高，還可使污泥齡得以延長，減少了使用的成本，具有結構簡單，操作方便的優點。
（發明人：李明;馮薇;劉勇;盧祺;黃書培;李穎）
