公布日：2023.01.31
申請日：2022.11.07
分類號：C02F1/78(2006.01)I;C02F1/72(2006.01)I;B01J23/83(2006.01)I;B01J23/755(2006.01)I;C02F103/16(2006.01)N
摘要
本發明公開了一種冷軋堿性廢水的處理系統，包括進水泵、兩層臭氧催化塔、底層支撐板、生物炭負載鎳絡合催化劑、中層支撐板、硅藻土負載鈰銅絡合催化劑、排水泵。本申請的方案解決了冷軋堿性廢水污染環境的問題，根據冷軋堿性廢水水質水量情況，開發出經濟、高效的技術方案，減少環境污染，積極應對日益嚴格的環境保護法規。
權利要求書
1.一種冷軋堿性廢水的處理系統，其特征在于，包括進水泵、兩層臭氧催化塔、底層支撐板、生物炭負載鎳絡合催化劑、中層支撐板、硅藻土負載鈰銅絡合催化劑、排水泵；所述進水泵用于接收冷軋堿性廢水，并輸入到所述兩層臭氧催化塔中；所述底層支撐板設置在所述兩層臭氧催化塔的底部位置，所述中層支撐板設置在所述兩層臭氧催化塔的內部中間位置；所述生物炭負載鎳絡合催化劑設置在所述底層支撐板上，所述硅藻土負載鈰銅絡合催化劑設置在所述中層支撐板；所述排水泵用于在所述冷軋堿性廢水經所述生物炭負載鎳絡合催化劑以及所述硅藻土負載鈰銅絡合催化劑進行處理后，將處理完成的所述冷軋堿性廢水排出所述兩層臭氧催化塔。
2.如權利要求1所述的冷軋堿性廢水的處理系統，其特征在于，還包括空氣源臭氧反應器；所述空氣源臭氧反應器設置在所述兩層臭氧催化塔的底部位置，用于生成臭氧。
3.如權利要求2所述的冷軋堿性廢水的處理系統，其特征在于，所述冷軋堿性廢水還經所述臭氧處理。
4.如權利要求2所述的冷軋堿性廢水的處理系統，其特征在于，所述底層支撐板上開設有多個第一通孔。
5.如權利要求4所述的冷軋堿性廢水的處理系統，其特征在于，所述底層支撐板的開孔率為25-29％。
6.如權利要求4所述的冷軋堿性廢水的處理系統，其特征在于，所述底層支撐板上所述第一通孔的孔徑為200-300目。
7.如權利要求2所述的冷軋堿性廢水的處理系統，其特征在于，所述中層支撐板上開設有多個第二通孔。
8.如權利要求7所述的冷軋堿性廢水的處理系統，其特征在于，所述中層支撐板的開孔率為31-34％。
9.如權利要求7所述的冷軋堿性廢水的處理系統，其特征在于，所述中層支撐板上所述第二通孔的孔徑為200-300目。
10.如權利要求1所述的冷軋堿性廢水的處理系統，其特征在于，所述生物炭負載鎳絡合催化劑占所述兩層臭氧催化塔總體積的55-65％。
11.如權利要求1所述的冷軋堿性廢水的處理系統，其特征在于，所述硅藻土負載鈰銅絡合催化劑占所述兩層臭氧催化塔的體積的25-30％。
12.如權利要求1所述的冷軋堿性廢水的處理系統，其特征在于，所述生物炭負載鎳絡合催化劑通過以下方式制備：以水稻秸稈為生物炭原料，放置105℃烘箱中2-4h，自然冷卻，將干的水稻秸稈放入粉碎機粉碎，粉碎后放入研磨機研磨成細粉，篩選100-150目的水稻秸稈細粉；配制1.3-2.2mol/L的硝酸鎳溶液，水稻秸稈細粉和硝酸鎳溶液按照固液比1:3至1:6混合，超聲波震蕩混合5-8min；然后取出水稻秸稈細粉，在105℃烘箱干燥70-100min，冷卻；水稻秸稈細粉放入馬弗爐中，以6-7℃/min升溫至525-575℃，恒溫?zé)峤?/span>75-95min，自然冷卻，形成所述生物炭負載鎳絡合催化劑。
13.如權利要求1所述的冷軋堿性廢水的處理系統，其特征在于，所述硅藻土負載鈰銅絡合催化劑通過以下方式制備：選取100-150目的硅藻土，用0.7-0.9％稀硫酸溶液清洗1-3次，然后在110℃鼓風干燥箱中烘干50-58min，冷卻；配制溶液濃度為11-17％硫酸鈰溶液，在每升混合溶液中加入34-51mg的氯化銅，然后以65-70轉/分鐘的速度攪拌2-3h，形成浸漬溶液；硅藻土載體在浸漬溶液中，在65℃的恒溫箱中浸漬3-4h，將硅藻土載體取出，在室溫下晾干；將硅藻土載體放在放入以氮?dú)庾鳛楸Ｗo(hù)氣體的高溫爐中，3-7℃/min升溫至至470-530℃，恒溫焙燒75-85min，然后自然冷卻，制備得到所述硅藻土負載鈰銅絡合催化劑。
發明內容
本發明的目的在于提供一種冷軋堿性廢水的處理系統，用于污染物的高效減排，減輕鋼鐵企業污染物排放壓力。

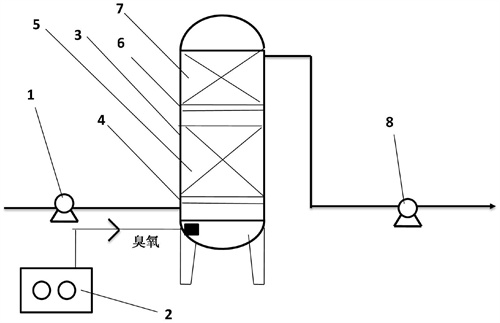

為了解決以上技術問題，本發明提出了一種冷軋堿性廢水的處理系統，包括進水泵、兩層臭氧催化塔、底層支撐板、生物炭負載鎳絡合催化劑、中層支撐板、硅藻土負載鈰銅絡合催化劑、排水泵；
所述進水泵用于接收冷軋堿性廢水，并輸入到所述兩層臭氧催化塔中；
所述底層支撐板設置在所述兩層臭氧催化塔的底部位置，所述中層支撐板設置在所述兩層臭氧催化塔的內部中間位置；
所述生物炭負載鎳絡合催化劑設置在所述底層支撐板上，所述硅藻土負載鈰銅絡合催化劑設置在所述中層支撐板；
所述排水泵用于在所述冷軋堿性廢水經所述生物炭負載鎳絡合催化劑以及所述硅藻土負載鈰銅絡合催化劑進行處理后，將處理完成的所述冷軋堿性廢水排出所述兩層臭氧催化塔。
可選地，還包括空氣源臭氧反應器；
所述空氣源臭氧反應器設置在所述兩層臭氧催化塔的底部位置，用于生成臭氧。
可選地，所述冷軋堿性廢水還經所述臭氧處理。
可選地，所述底層支撐板上開設有多個第一通孔。
可選地，所述底層支撐板的開孔率為25-29％。
可選地，所述底層支撐板上所述第一通孔的孔徑為200-300目。
可選地，所述中層支撐板上開設有多個第二通孔。
可選地，所述中層支撐板的開孔率為31-34％。
可選地，所述中層支撐板上所述第二通孔的孔徑為200-300目。
可選地，所述生物炭負載鎳絡合催化劑占所述兩層臭氧催化塔總體積的55-65％。
可選地，所述硅藻土負載鈰銅絡合催化劑占所述兩層臭氧催化塔的體積的25-30％。
可選地，所述生物炭負載鎳絡合催化劑通過以下方式制備：
以水稻秸稈為生物炭原料，放置105℃烘箱中2-4h，自然冷卻，將干的水稻秸稈放入粉碎機粉碎，粉碎后放入研磨機研磨成細粉，篩選100-150目的水稻秸稈細粉；
配制1.3-2.2mol/L的硝酸鎳溶液，水稻秸稈細粉和硝酸鎳溶液按照固液比1:3至1:6混合，超聲波震蕩混合5-8min；
然后取出水稻秸稈細粉，在105℃烘箱干燥70-100min，冷卻；
水稻秸稈細粉放入馬弗爐中，以6-7℃/min升溫至525-575℃，恒溫?zé)峤?/span>75-95min，自然冷卻，形成所述生物炭負載鎳絡合催化劑。
可選地，所述硅藻土負載鈰銅絡合催化劑通過以下方式制備：
選取100-150目的硅藻土，用0.7-0.9％稀硫酸溶液清洗1-3次，然后在110℃鼓風干燥箱中烘干50-58min，冷卻；
配制溶液濃度為11-17％硫酸鈰溶液，在每升混合溶液中加入34-51mg的氯化銅，然后以65-70轉/分鐘的速度攪拌2-3h，形成浸漬溶液；
硅藻土載體在浸漬溶液中，在65℃的恒溫箱中浸漬3-4h，將硅藻土載體取出，在室溫下晾干；
將硅藻土載體放在放入以氮?dú)庾鳛楸Ｗo(hù)氣體的高溫爐中，3-7℃/min升溫至至470-530℃，恒溫焙燒75-85min，然后自然冷卻，制備得到所述硅藻土負載鈰銅絡合催化劑。
與現有技術相比，本發明具有以下有益效果：
本發明提出了一種冷軋堿性廢水的處理系統，包括進水泵、兩層臭氧催化塔、底層支撐板、生物炭負載鎳絡合催化劑、中層支撐板、硅藻土負載鈰銅絡合催化劑、排水泵。所述進水泵用于接收冷軋堿性廢水，并輸入到所述兩層臭氧催化塔中。所述底層支撐板設置在所述兩層臭氧催化塔的底部位置，所述中層支撐板設置在所述兩層臭氧催化塔的內部中間位置。所述生物炭負載鎳絡合催化劑設置在所述底層支撐板上，所述硅藻土負載鈰銅絡合催化劑設置在所述中層支撐板。所述排水泵用于在所述冷軋堿性廢水經所述生物炭負載鎳絡合催化劑以及所述硅藻土負載鈰銅絡合催化劑進行處理后，將處理完成的所述冷軋堿性廢水排出所述兩層臭氧催化塔。本申請的方案解決了冷軋堿性廢水污染環境的問題，根據冷軋堿性廢水水質水量情況，開發出經濟、高效的技術方案，減少環境污染，積極應對日益嚴格的環境保護法規。
（發明人：殷玫婕;李恩超;楊帆;金曉蓉;熊斐;楊浩）
