公布日：2022.08.30
申請日：2022.07.05
分類號：C02F11/14(2019.01)I;C02F11/121(2019.01)I
摘要
本發明適用于水處理技術領域，提供了一種具有污泥濃縮功能的微砂高速沉淀工藝裝置，包括混凝池、注砂池、絮凝池和沉淀池，還包括：回流系統，內回流系統包括內回流管，所述內回流管的開口端位于沉淀池的底部，內回流管上分別接通有微砂回流泵和旋流器；外回流系統包括外回流管，所述外回流管上分別接通有分配槽和微砂回流泵，所述微砂回流泵設于沉淀池的一側。本發明充分利用微砂壓載作用，使得形成的懸浮物固體絮團快速沉降；通過外回流系統，將部分外排的污泥再次進入內回流系統，以達到污泥濃縮的目的，大大減小了整個系統排外的污泥量，極大的提高了污泥濃度，使得排泥濃度高，出水效果好，占地小，動力消耗低。
權利要求書

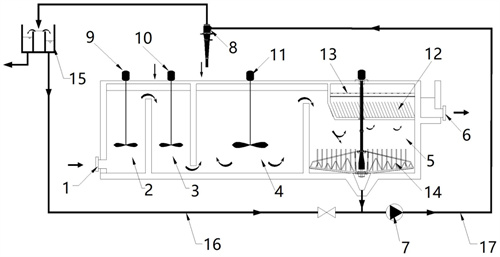

1.一種具有污泥濃縮功能的微砂高速沉淀工藝裝置，包括混凝池、注砂池、絮凝池和沉淀池，其特征在于，還包括：回流系統，所述回流系統包括內回流系統和外回流系統；所述內回流系統包括內回流管，所述內回流管的開口端位于沉淀池的底部，內回流管上分別接通有微砂回流泵和旋流器；所述外回流系統包括外回流管，所述外回流管上分別接通有分配槽和微砂回流泵，所述微砂回流泵設于沉淀池的一側；所述混凝池、注砂池和絮凝池的內部分別安裝有第一立式攪拌機、第二立式攪拌機和第三立式攪拌機，所述混凝池、注砂池、絮凝池和沉淀池通過隔墻分隔成相互獨立的反應區。
2.根據權利要求1所述的具有污泥濃縮功能的微砂高速沉淀工藝裝置，其特征在于，所述外回流系統通過在分配槽內設置堰板或在外回流管上設置閥門的方式調節污泥回流量。
3.根據權利要求1所述的具有污泥濃縮功能的微砂高速沉淀工藝裝置，其特征在于，所述微砂回流泵通過內回流管與旋流器連接，所述旋流器用于進行泥砂分離并排泥至分配槽，所述分配槽通過外回流管與微砂回流泵連接。
4.根據權利要求1所述的具有污泥濃縮功能的微砂高速沉淀工藝裝置，其特征在于，所述沉淀池的內部安裝有刮泥機，所述沉淀池的內部上側設有傾斜件，所述傾斜件的上方設有集水槽。
5.根據權利要求4所述的具有污泥濃縮功能的微砂高速沉淀工藝裝置，其特征在于，所述混凝池、注砂池、絮凝池和沉淀池均為矩形，所述沉淀池的中心設有泥斗，且沉淀池的底面設有坡度為5-15%的斜面坡向泥斗。
6.根據權利要求1所述的具有污泥濃縮功能的微砂高速沉淀工藝裝置，其特征在于，所述第一立式攪拌機、第二立式攪拌機和第三立式攪拌機的槳葉直徑均為所在池寬度的1/2-1/3。
7.根據權利要求1-6任一所述的具有污泥濃縮功能的微砂高速沉淀工藝裝置，其特征在于，所述具有污泥濃縮功能的微砂高速沉淀工藝裝置使用的微砂粒徑為100-200微米。
發明內容
本發明實施例的目的在于提供一種具有污泥濃縮功能的微砂高速沉淀工藝裝置，旨在解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：一種具有污泥濃縮功能的微砂高速沉淀工藝裝置，包括混凝池、注砂池、絮凝池和沉淀池，還包括：回流系統，所述回流系統包括內回流系統和外回流系統；所述內回流系統包括內回流管，所述內回流管的開口端位于沉淀池的底部，內回流管上分別接通有微砂回流泵和旋流器；所述外回流系統包括外回流管，所述外回流管上分別接通有分配槽和微砂回流泵，所述微砂回流泵設于沉淀池的一側；所述混凝池、注砂池和絮凝池的內部分別安裝有第一立式攪拌機、第二立式攪拌機和第三立式攪拌機，所述混凝池、注砂池、絮凝池和沉淀池通過隔墻分隔成相互獨立的反應區。
進一步的，所述外回流系統通過在分配槽內設置堰板或在外回流管上設置閥門的方式調節污泥回流量。
進一步的，所述微砂回流泵通過內回流管與旋流器連接，所述旋流器用于進行泥砂分離并排泥至分配槽，所述分配槽通過外回流管與微砂回流泵連接。
進一步的，所述沉淀池的內部安裝有刮泥機，所述沉淀池的內部上側設有傾斜件，所述傾斜件的上方設有集水槽。
進一步的，所述混凝池、注砂池、絮凝池和沉淀池均為矩形，所述沉淀池的中心設有泥斗，且沉淀池的底面設有坡度為5-15%的斜面坡向泥斗。
進一步的，所述第一立式攪拌機、第二立式攪拌機和第三立式攪拌機的槳葉直徑均為所在池寬度的1/2-1/3。
進一步的，所述具有污泥濃縮功能的微砂高速沉淀工藝裝置使用的微砂粒徑為100-200微米。
與現有技術相比，本發明的有益效果是：該具有污泥濃縮功能的微砂高速沉淀工藝裝置，通過將混凝池、注砂池、絮凝池和沉淀池設置在一個裝置中，充分利用微砂壓載作用，使得形成的懸浮物固體絮團快速沉降；通過外回流系統，將部分外排的污泥再次進入內回流系統，以達到污泥濃縮的目的，大大減小了整個系統排外的污泥量，極大的提高了污泥濃度，使得排泥濃度高，出水效果好，占地小，動力消耗低；且本裝置的微砂回收率高于99.3%，外排污泥濃度高于0.65-1.6%。
（發明人：馬超）
