公布日：2022.08.26

申請日：2022.06.01

分類號：C02F11/13(2019.01)I;C02F11/127(2019.01)I;B01D46/12(2022.01)I;B01D47/06(2006.01)I;B01D50/60(2022.01)I

摘要

本發明公開了一種可實現污泥脫水的酸洗廢酸處置設備，屬于酸洗廢酸處理技術領域。為解決回收不徹底以及缺少脫水缺點，焙燒機構的頂部通過煙道與凈化機構相連接，焙燒機構與凈化機構的設置可以對污泥和廢酸混合料進行焙燒和收集，焙燒機構焙燒生成的氧化料可以直接進行回收，同時凈化機構可以對煙氣中的粉塵進行攔截，從而對粉塵中的銅和鋅進行回收，提高回收處理的效率。脫水桶的內部設置有離心筒，離心筒污泥進行脫水，減少污泥中的水含量，便于后續和廢酸進行結合和處理，焙燒爐的內部扇葉的中轉軸上固定連接有旋轉攪拌棒，焙燒的過程中，上升氣流帶動扇葉旋轉，從而帶動旋轉攪拌棒進行旋轉對內部的焙燒原料進行攪拌，提高焙燒效率。

權利要求書

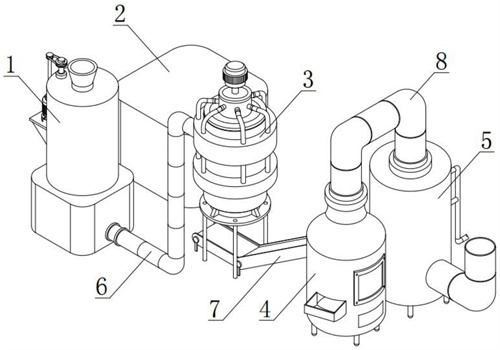

1.一種可實現污泥脫水的酸洗廢酸處置設備，包括脫水機構(1)、廢酸存儲罐(2)、烘干機構(3)、焙燒機構(4)和凈化機構(5)，其特征在于：所述脫水機構(1)以及廢酸存儲罐(2)底部的側面均連接有傳輸管(6)，脫水機構(1)以及廢酸存儲罐(2)均通過傳輸管(6)連通至烘干機構(3)，烘干機構(3)的底部設置有傳送帶(7)，傳送帶(7)遠離烘干機構(3)的一端連接至焙燒機構(4)的側面，焙燒機構(4)的頂部通過煙道(8)與凈化機構(5)相連接。

2.如權利要求1所述的一種可實現污泥脫水的酸洗廢酸處置設備，其特征在于：所述脫水機構(1)包括有脫水桶(101)、污泥箱(102)、入料口(103)、旋轉刮條(104)、離心筒(105)、篩孔(106)、漏孔(107)、下泥槽(108)、凸臺(109)、第一電機(110)、旋轉軸(111)、第一傳動輪(112)、第二傳動輪(113)、傳動帶(114)、轉桿(115)、齒輪(116)和第二電機(117)，脫水桶(101)的頂部開設有入料口(103)，入料口(103)整體呈漏斗狀，脫水桶(101)的底部設置有污泥箱(102)，脫水桶(101)的內部設置有離心筒(105)，離心筒(105)的底部可旋轉式連接在脫水桶(101)的內底面中部，離心筒(105)的表面上開設有篩孔(106)，脫水桶(101)的內部設置有旋轉刮條(104)，旋轉刮條(104)與脫水桶(101)的內壁緊密貼合，脫水桶(101)的底面上開設有漏孔(107)，漏孔(107)的下方設置有下泥槽(108)，下泥槽(108)與污泥箱(102)的內部相連通，脫水桶(101)的側面設置有凸臺(109)，凸臺(109)的頂面上固定連接有第一電機(110)，第一電機(110)的輸出軸垂直朝上延伸，第一電機(110)的輸出軸上固定連接有旋轉軸(111)，旋轉軸(111)的頂部固定鏈接有第一傳動輪(112)，脫水桶(101)的頂面上可轉動設置有轉桿(115)，轉桿(115)的頂部固定連接有第二傳動輪(113)，第一傳動輪(112)和第二傳動輪(113)之間通過傳動帶(114)連接，轉桿(115)的的底部固定連接有齒輪(116)，齒輪(116)與旋轉刮條(104)的頂部相接。

3.如權利要求2所述的一種可實現污泥脫水的酸洗廢酸處置設備，其特征在于：所述旋轉刮條(104)包括有頂環(118)、刮板(119)和底環(120)，頂環(118)設置于旋轉刮條(104)的頂部，旋轉刮條(104)的底部設置有底環(120)，頂環(118)和底環(120)之間連接有刮板(119)，刮板(119)與脫水桶(101)的內壁緊密貼合，頂環(118)的內側設置有齒紋，頂環(118)內側的齒紋與齒輪(116)的輪齒之間為嚙合連接。

4.如權利要求2所述的一種可實現污泥脫水的酸洗廢酸處置設備，其特征在于：所述污泥箱(102)的內部設置有隔層，隔層內部設置有第二電機(117)，第二電機(117)的輸出端穿過脫水桶(101)以及污泥箱(102)并垂直朝上延伸，第二電機(117)的輸出端與離心筒(105)的底部固定連接。

5.如權利要求1所述的一種可實現污泥脫水的酸洗廢酸處置設備，其特征在于：所述烘干機構(3)包括有第三電機(301)、烘干箱(302)、出料端(303)、支架(304)、發熱管(305)、出料口(306)、污泥口(307)、廢酸口(308)、攪拌軸(309)和攪拌桿(310)，烘干箱(302)的頂部設置有第三電機(301)，第三電機(301)的輸出軸垂直向下延伸進入烘干箱(302)的內部，烘干箱(302)的內部設置有攪拌軸(309)，攪拌軸(309)的頂端與第三電機(301)的輸出軸之間為固定連接，攪拌軸(309)的側面設置有攪拌桿(310)，烘干箱(302)的底部設置有出料端(303)，出料端(303)的底面中部開設有出料口(306)，出料口(306)的內部設置有電子閥門，出料口(306)設置于傳送帶(7)的正上方，出料端(303)的底部設置有支架(304)，烘干箱(302)的內壁內部設置有發熱管(305)，烘干箱(302)的側面上方開設有污泥口(307)和廢酸口(308)。

6.如權利要求5所述的一種可實現污泥脫水的酸洗廢酸處置設備，其特征在于：所述污泥口(307)通過傳輸管(6)與脫水機構(1)相連接，廢酸口(308)通過傳輸管(6)與廢酸存儲罐(2)相連接。

7.如權利要求1所述的一種可實現污泥脫水的酸洗廢酸處置設備，其特征在于：所述焙燒機構(4)包括有焙燒爐(401)、扇葉(402)、出煙口(403)、可視窗(404)、旋轉攪拌棒(405)、出渣口(406)和噴槍(407)，焙燒爐(401)的頂面上開設有出煙口(403)，出煙口(403)與煙道(8)相連接，焙燒爐(401)的內部設置有扇葉(402)，扇葉(402)的外圈固定連接在焙燒爐(401)的內壁上，扇葉(402)的中轉軸上固定連接有旋轉攪拌棒(405)，焙燒爐(401)的正面設置有可視窗(404)，可視窗(404)的下方開設有出渣口(406)，焙燒爐(401)的內底面上設置有噴槍(407)。

8.如權利要求7所述的一種可實現污泥脫水的酸洗廢酸處置設備，其特征在于：所述焙燒爐(401)的背面開設有入料槽，入料槽的位置與傳送帶(7)的傳輸末端位置相匹配。

9.如權利要求1所述的一種可實現污泥脫水的酸洗廢酸處置設備，其特征在于：所述凈化機構(5)包括有入煙口(501)、凈化筒(502)、噴淋管(503)、第一濾層(504)、第二濾層(505)、出水口(506)和排煙管(507)，凈化筒(502)的額頂部開設有入煙口(501)，入煙口(501)與煙道(8)相連接，凈化筒(502)的內部設置有第一濾層(504)，第一濾層(504)的下方設置有第二濾層(505)，第一濾層(504)和第二濾層(505)的上方均設置有噴淋管(503)，噴淋管(503)上設置有噴淋頭，凈化筒(502)的底面上開設有出水口(506)，凈化筒(502)的底部側面設置有排煙管(507)。

10.如權利要求9所述的一種可實現污泥脫水的酸洗廢酸處置設備，其特征在于：所述凈化筒(502)的外部設置有連接水管，連接水管的一端穿過凈化筒(502)的內壁與噴淋管(503)相連接，連接水管的另一端與出水口(506)相連通，連接水管上設置有水泵。

發明內容

本發明的目的在于提供一種可實現污泥脫水的酸洗廢酸處置設備，具有的優點，以解決上述背景技術中提出的問題。

為實現上述目的，本發明提供如下技術方案：一種可實現污泥脫水的酸洗廢酸處置設備，包括脫水機構、廢酸存儲罐、烘干機構、焙燒機構和凈化機構，所述脫水機構以及廢酸存儲罐底部的側面均連接有傳輸管，脫水機構以及廢酸存儲罐均通過傳輸管連通至烘干機構，烘干機構的底部設置有傳送帶，傳送帶遠離烘干機構的一端連接至焙燒機構的側面，焙燒機構的頂部通過煙道與凈化機構相連接。

進一步的，所述脫水機構包括有脫水桶、污泥箱、入料口、旋轉刮條、離心筒、篩孔、漏孔、下泥槽、凸臺、第一電機、旋轉軸、第一傳動輪、第二傳動輪、傳動帶、轉桿、齒輪和第二電機，脫水桶的頂部開設有入料口，入料口整體呈漏斗狀，脫水桶的底部設置有污泥箱，脫水桶的內部設置有離心筒，離心筒的底部可旋轉式連接在脫水桶的內底面中部，離心筒的表面上開設有篩孔，脫水桶的內部設置有旋轉刮條，旋轉刮條與脫水桶的內壁緊密貼合，脫水桶的底面上開設有漏孔，漏孔的下方設置有下泥槽，下泥槽與污泥箱的內部相連通，脫水桶的側面設置有凸臺，凸臺的頂面上固定連接有第一電機，第一電機的輸出軸垂直朝上延伸，第一電機的輸出軸上固定連接有旋轉軸，旋轉軸的頂部固定鏈接有第一傳動輪，脫水桶的頂面上可轉動設置有轉桿，轉桿的頂部固定連接有第二傳動輪，第一傳動輪和第二傳動輪之間通過傳動帶連接，轉桿的的底部固定連接有齒輪，齒輪與旋轉刮條的頂部相接。

進一步的，所述旋轉刮條包括有頂環、刮板和底環，頂環設置于旋轉刮條的頂部，旋轉刮條的底部設置有底環，頂環和底環之間連接有刮板，刮板與脫水桶的內壁緊密貼合，頂環的內側設置有齒紋，頂環內側的齒紋與齒輪的輪齒之間為嚙合連接。

進一步的，所述污泥箱的內部設置有隔層，隔層內部設置有第二電機，第二電機的輸出端穿過脫水桶以及污泥箱并垂直朝上延伸，第二電機的輸出端與離心筒的底部固定連接。

進一步的，所述烘干機構包括有第三電機、烘干箱、出料端、支架、發熱管、出料口、污泥口、廢酸口、攪拌軸和攪拌桿，烘干箱的頂部設置有第三電機，第三電機的輸出軸垂直向下延伸進入烘干箱的內部，烘干箱的內部設置有攪拌軸，攪拌軸的頂端與第三電機的輸出軸之間為固定連接，攪拌軸的側面設置有攪拌桿，烘干箱的底部設置有出料端，出料端的底面中部開設有出料口，出料口的內部設置有電子閥門，出料口設置于傳送帶的正上方，出料端的底部設置有支架，烘干箱的內壁內部設置有發熱管，烘干箱的側面上方開設有污泥口和廢酸口。

進一步的，所述污泥口通過傳輸管與脫水機構相連接，廢酸口通過傳輸管與廢酸存儲罐相連接。

進一步的，所述焙燒機構包括有焙燒爐、扇葉、出煙口、可視窗、旋轉攪拌棒、出渣口和噴槍?zhuān)�焙燒爐的頂面上開設有出煙口，出煙口與煙道相連接，焙燒爐的內部設置有扇葉，扇葉的外圈固定連接在焙燒爐的內壁上，扇葉的中轉軸上固定連接有旋轉攪拌棒，焙燒爐的正面設置有可視窗，可視窗的下方開設有出渣口，焙燒爐的內底面上設置有噴槍。

進一步的，所述焙燒爐的背面開設有入料槽，入料槽的位置與傳送帶的傳輸末端位置相匹配。

進一步的，所述凈化機構包括有入煙口、凈化筒、噴淋管、第一濾層、第二濾層、出水口和排煙管，凈化筒的額頂部開設有入煙口，入煙口與煙道相連接，凈化筒的內部設置有第一濾層，第一濾層的下方設置有第二濾層，第一濾層和第二濾層的上方均設置有噴淋管，噴淋管上設置有噴淋頭，凈化筒的底面上開設有出水口，凈化筒的底部側面設置有排煙管。

進一步的，所述凈化筒的外部設置有連接水管，連接水管的一端穿過凈化筒的內壁與噴淋管相連接，連接水管的另一端與出水口相連通，連接水管上設置有水泵。

與現有技術相比，本發明的有益效果是：

1.本發明提出的可實現污泥脫水的酸洗廢酸處置設備，焙燒機構的頂部通過煙道與凈化機構相連接，焙燒機構與凈化機構的設置可以對污泥和廢酸混合料進行焙燒和收集，焙燒機構焙燒生成的氧化料可以直接進行回收，同時凈化機構可以對煙氣中的粉塵進行攔截，從而對粉塵中的銅和鋅進行回收，提高回收處理的效率。

2.本發明提出的可實現污泥脫水的酸洗廢酸處置設備，脫水桶的內部設置有離心筒，離心筒的底部可旋轉式連接在脫水桶的內底面中部，第二電機工作帶動離心筒工作對污泥進行脫水，從而減少污泥中的水分含量，便于后續對污泥和廢酸進行結合和加工處理。

3.本發明提出的可實現污泥脫水的酸洗廢酸處置設備，烘干箱的內部設置有攪拌軸，攪拌軸的側面設置有攪拌桿，攪拌桿的設置提高了污泥和廢酸的混合效率，同時也提高了脫水烘干的效果，加快酸洗廢酸的處理流程，提高處理效率，焙燒爐的內部設置有扇葉，扇葉的中轉軸上固定連接有旋轉攪拌棒，焙燒爐氯化焙燒的過程中，上升氣流帶動扇葉旋轉，從而帶動旋轉攪拌棒進行旋轉，旋轉攪拌棒旋轉對內部的焙燒原料進行攪拌，從而提高焙燒的效率，提高處理效率。

4.本發明提出的可實現污泥脫水的酸洗廢酸處置設備，凈化機構的設置可以通過噴淋管、第一濾層以及第二濾層對焙燒時產生的有害廢氣進行兩級過濾，同時對廢氣中的顆粒物進行攔截，降低有害廢氣對環境的影響，用于噴淋過濾的水可以通過連接水管和水泵進行循環使用，用于循環噴淋，降低生產成本，同時對第一濾層以及第二濾層所攔截的粉末進行回收，提高銅和鋅的回收率。

（發明人：吳裕生）
