公布日：2022.08.30
申請日：2022.06.17
分類號：C02F9/14(2006.01)I;C02F103/20(2006.01)N
摘要
本發明屬于養殖尾水處理技術領域，尤其涉及一種養殖尾水處理系統，包括彈性過濾器、污泥濃縮池及生化處理裝置，彈性過濾器內設有凈水室、濾料層、原水室，原水室設有第一進水口，第一進水口用于接入待處理的養殖尾水，凈水室設有第一出水口、第二出水口，第一出水口用于將過濾后的水回流至養殖魚塘，第二出水口與生化處理裝置進水端連接，所述生化處理裝置的出水端與受納水體連接，原水室與污泥濃縮池通過排渣管連接。本發明的有益效果是：本發明的彈性過濾器集沉淀與過濾為一體，有效降低了污水處理設備所需的面積，經彈性過濾器過濾后的水一部分可以直接用于養殖回用水，另一部分通過生化處理裝置采用高效生物膜法生化處理后排入受納水體。
權利要求書

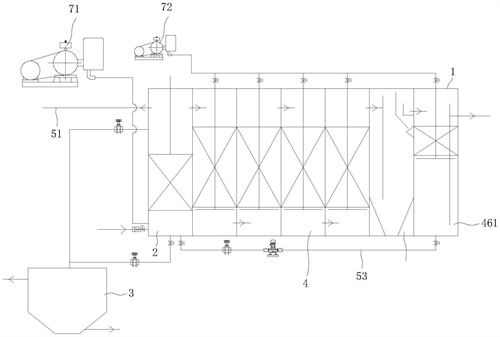

1.一種養殖尾水處理系統，其特征在于，包括彈性過濾器、污泥濃縮池及生化處理裝置，所述彈性過濾器內設有濾料層，所述濾料層與所述彈性過濾器的頂部之間形成有凈水室，所述濾料層與所述彈性過濾器的底部之間形成有原水室，所述原水室設有第一進水口，所述第一進水口用于接入待處理的養殖尾水，所述凈水室設有第一出水口、第二出水口，所述第一出水口用于將過濾后的水回流至養殖魚塘，所述第二出水口與所述生化處理裝置的進水端連接，所述生化處理裝置的出水端用于與受納水體連接，所述濾料層的下端設有用于托住所述濾料層的格柵，所述濾料層的上端設有用于壓緊所述濾料層的壓緊裝置，所述原水室與所述污泥濃縮池通過排渣管連接。
2.根據權利要求1所述的養殖尾水處理系統，其特征在于，所述養殖尾水處理系統還包括用于對所述濾料層進行氣洗的反洗風機、反洗進氣管，所述反洗風機的輸出端通過所述反洗進氣管與所述原水室連通；和/或，所述原水室設有第二進水口，所述第二進水口用于與反洗進水管連接。
3.根據權利要求1所述的養殖尾水處理系統，其特征在于，所述生化處理裝置包括順次連接的至少一個缺氧池、至少一個好氧池、沉淀池及產水緩存箱，所述缺氧池、所述好氧池的中部均設有生物填料層。
4.根據權利要求3所述的養殖尾水處理系統，其特征在于，所述養殖尾水處理系統包括箱體，所述箱體內設有多個隔板，所述多個隔板將所述箱體內部分割成多個單元格，所述彈性過濾器、所述缺氧池、所述好氧池、所述沉淀池及所述產水緩存箱分別設置在不同的所述單元格中。
5.根據權利要求3所述的養殖尾水處理系統，其特征在于，所述生化處理裝置包括順次連接的第一缺氧池、第二缺氧池、第一好氧池、第二好氧池、沉淀池及產水緩存箱，所述彈性過濾器的所述第二出水口與所述第一缺氧池的上部過水腔連通，所述第一缺氧池的下部過水腔與所述第二缺氧池的下部過水腔連通，所述第二缺氧池的上部過水腔與所述第一好氧池的上部過水腔連通，所述第一好氧池的下部過水腔與所述第二好氧池的下部過水腔連通，所述第二好氧池的上部過水腔與所述沉淀池的上部連通。
6.根據權利要求3所述的養殖尾水處理系統，其特征在于，所述產水緩存箱的中部設有填料層，所述沉淀池的上部與所述產水緩存箱的上部連通，所述產水緩存箱的填料層與所述產水緩存箱內底部之間形成有清水儲存室，所述清水儲存室連接有排水管，所述排水管用于將所述清水儲存室內的清水排入受納水體。
7.根據權利要求6所述的養殖尾水處理系統，其特征在于，所述原水室設有第二進水口，所述清水儲存室通過反洗進水管與所述原水室的第二進水口連通。
8.根據權利要求1至7中任一項所述的養殖尾水處理系統，其特征在于，所述沉淀池的上部設有出水口，所述沉淀池的出水口處設有出水堰板，所述沉淀池內還設有防浮泥機構，所述防浮泥機構包括第一導向斜板、第二導向斜板、第三導向斜板及防浮泥擋板，所述第一導向斜板及所述第二導向斜板設置在所述出水堰板的下方，所述第一導向斜板的上側邊與所第二導向斜板的下側邊相連，所述第一導向斜板的下側邊與所述沉淀池的內側壁連接，所述第二導向斜板的上側邊與所述沉淀池的內側壁連接，所述第三導向斜板及所述防浮泥擋板設置在所述出水堰板的一側，所述防浮泥擋板的上側邊的高度高于所述出水堰板，且所述第三導向斜板的下側邊的高度低于所述出水堰板，所述防浮泥擋板的下側邊與所述第三導向斜板的上側邊連接，所述第三導向斜板與所述第二導向斜板之間形成有過水間隙。
9.根據權利要求8所述的養殖尾水處理系統，其特征在于，所述第三導向斜板與水平線之間的夾角為55～60度；和/或，所述第一導向斜板與水平線的夾角為55～60度；和/或，所述第二導向斜板與水平線的夾角為55～60度。
發明內容
本發明的目的在于提供一種養殖尾水處理系統，以解決現有技術中存在的養殖尾水處理設備占地面積大的問題。
為實現上述目的，本發明采用的技術方案是：
一種養殖尾水處理系統，其特征在于，包括彈性過濾器、污泥濃縮池及生化處理裝置，所述彈性過濾器內設有濾料層，所述濾料層與所述彈性過濾器的頂部之間形成有凈水室，所述濾料層與所述彈性過濾器的底部之間形成有原水室，
所述原水室設有第一進水口，所述第一進水口用于接入待處理的養殖尾水，
所述凈水室設有第一出水口、第二出水口，所述第一出水口用于將過濾后的水回流至養殖魚塘，所述第二出水口與所述生化處理裝置的進水端連接，所述生化處理裝置的出水端用于與受納水體連接，
所述濾料層的下端設有用于托住所述濾料層的格柵，所述濾料層的上端設有用于壓緊所述濾料層的壓緊裝置，所述原水室與所述污泥濃縮池通過排渣管連接。
本發明提供的養殖尾水處理系統的有益效果在于：與現有技術相比，本發明的彈性過濾器集沉淀與過濾為一體，單位面積的過濾量為1000立方米/天，有效降低了污水處理設備所需的面積，同時過濾精度可達5μm，將飼料殘餌、水產品的排泄物過濾掉大部分，一部分水可以直接用于養殖回用水，排放的部分通過生化處理裝置采用高效生物膜法生化處理后排入受納水體，可以大大的減少養殖廢水處理設備的占地面積。
在其中一個實施例中，養殖尾水處理系統還包括用于對所述濾料層進行氣洗的反洗風機、反洗進氣管，所述反洗風機的輸出端通過所述反洗進氣管與所述原水室連通；
和/或，所述原水室設有第二進水口，所述第二進水口用于與反洗進水管連接。
在其中一個實施例中，所述生化處理裝置包括順次連接的至少一個缺氧池、至少一個好氧池、沉淀池及產水緩存箱，所述第一缺氧池、所述第二缺氧池、所述第一好氧池、所述第二好氧池的中部均設有生物填料層。
在其中一個實施例中，所述養殖尾水處理系統包括箱體，所述箱體內設有多個隔板，所述多個隔板將所述箱體內部分割成多個單元格，所述彈性過濾器、所述缺氧池、所述好氧池、所述沉淀池及所述產水緩存箱分別設置在不同的所述單元格中。
在其中一個實施例中，所述生化處理裝置包括順次連接的第一缺氧池、第二缺氧池、第一好氧池、第二好氧池、沉淀池及產水緩存箱，所述彈性過濾器的所述第二出水口與所述第一缺氧池的上部過水腔連通，所述第一缺氧池的下部過水腔與所述第二缺氧池的下部過水腔連通，所述第二缺氧池的上部過水腔與所述第一好氧池的上部過水腔連通，所述第一好氧池的下部過水腔與所述第二好氧池的下部過水腔連通，所述第二好氧池的上部過水腔與所述沉淀池的上部連通。
在其中一個實施例中，所述產水緩存箱的中部設有填料層，所述沉淀池的上部與所述產水緩存箱的上部連通，所述產水緩存箱的填料層與所述產水緩存箱內底部之間形成有清水儲存室，所述清水儲存室連接有排水管，所述排水管用于將所述清水儲存室內的清水排入受納水體。
在其中一個實施例中，所述原水室設有第二進水口，所述清水儲存室通過反洗進水管與所述原水室的第二進水口連通。
在其中一個實施例中，所述沉淀池的上部設有出水口，所述沉淀池的出水口處設有出水堰板，所述沉淀池內還設有防浮泥機構，所述防浮泥機構包括第一導向斜板、第二導向斜板、第三導向斜板及防浮泥擋板，
所述第一導向斜板及所述第二導向斜板設置在所述出水堰板的下方，所述第一導向斜板的上側邊與所第二導向斜板的下側邊相連，所述第一導向斜板的下側邊與所述沉淀池的內側壁連接，所述第二導向斜板的上側邊與所述沉淀池的內側壁連接，
所述第三導向斜板及所述防浮泥擋板設置在所述出水堰板的一側，所述防浮泥擋板的上側邊的高度高于所述出水堰板，且所述第三導向斜板的下側邊的高度低于所述出水堰板，所述防浮泥擋板的下側邊與所述第三導向斜板的上側邊連接，所述第三導向斜板與所述第二導向斜板之間形成有過水間隙。
在其中一個實施例中，所述第三導向斜板與水平線之間的夾角為55～60度；和/或，所述第一導向斜板與水平線的夾角為55～60度；和/或，所述第二導向斜板與水平線的夾角為55～60度。
（發明人：郝明;楊楚歆;阮毅;曾建勝;潘榮海;袁輝）
