公布日：2022.09.23
申請日：2022.08.24
分類號：C02F3/00(2006.01)I;C02F11/00(2006.01)I;C02F101/10(2006.01)N
摘要
本發明公開了一種具有除鈣功能的生化反應器，包括內部具有生化反應區的生化反應池，生化反應池側壁上有供廢水與營養液進入的進水管，生化反應池上端有供生化處理水流出的出水口，還有用于對含鈣污泥進行鈣菌分離的污泥研磨機、用于將生化污泥與碳酸鈣污泥分層的三相分離器、用于將生化反應池內側底部含鈣污泥排入污泥研磨機內的排泥管、用于將污泥研磨機內污泥排入三相分離器的污泥運輸管和用于將三相分離器中分離出來的生化污泥送回生化反應池的生化污泥回流管，三相分離器下端還設有供碳酸鈣污泥排出的碳酸鈣污泥排出口，本發明在生化反應池內進行生化反應的同時進行除鈣，保證了生化反應效率，避免了生化處理前端化學除鈣，降低了處理成本。
權利要求書

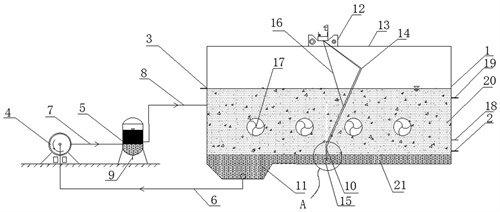

1.一種具有除鈣功能的生化反應器，包括生化反應池（1），所述生化反應池（1）內部形成有生化反應區（20），所述生化反應池（1）側壁上設有進水管（2），廢水與營養液能夠經所述進水管（2）進入生化反應池（1）的生化反應區（20）內，生化反應池（1）上端設有出水口（3），經生化反應區（20）處理后形成的生化處理水能夠經生化反應池（1）上端的出水口（3）流出，其特征在于：還設有污泥研磨機（4）、三相分離器（5）、排泥管（6）、污泥運輸管（7）和生化污泥回流管（8），所述排泥管（6）一端與生化反應池（1）內側底部連通，排泥管（6）另一端與污泥研磨機（4）入口連通，生化反應池（1）底部沉積的含鈣污泥能夠經排泥管（6）進入污泥研磨機（4），所述污泥研磨機（4）能夠?qū)⒑}污泥進行鈣菌分離形成生化污泥與碳酸鈣污泥，污泥研磨機（4）出口通過污泥運輸管（7）與三相分離器（5）進口連通，所述三相分離器（5）能夠?qū)⑸勰嗯c碳酸鈣污泥分層，三相分離器（5）側壁上設有與生化污泥層對應的生化污泥回流口，所述生化污泥回流口通過生化污泥回流管（8）與生化反應池（1）的生化反應區（20）連通，三相分離器（5）內分層后的生化污泥能夠經生化污泥回流管（8）進入生化反應池（1）的生化反應區（20），三相分離器（5）下端還設有碳酸鈣污泥排出口（9），三相分離器（5）內分層后的碳酸鈣污泥能夠經碳酸鈣污泥排出口（9）排出，還設有刮泥板（10）和刮泥板驅動裝置，所述刮泥板（10）能夠在水平方向往復滑動的安裝于生化反應池（1）底部，刮泥板（10）往復滑動能夠?qū)⑸磻?yīng)池（1）底部沉積的含鈣污泥推向排泥管（6）進口處，刮泥板驅動裝置驅動刮泥板（10）往復運動，所述刮泥板（10）上還能夠轉動的設有滾輪（15），所述滾輪（15）沿生化反應池（1）底面滾動，刮泥板（10）上端還設有彈性件，所述彈性件給刮泥板（10）提供保持與生化反應池（1）底部緊密接觸的彈性保持力。
2.根據權利要求1所述的具有除鈣功能的生化反應器，其特征為：所述生化反應池（1）底部沿刮泥板（10）滑動方向的一端設有污泥斗（11），所述污泥斗（11）底面高度低于生化反應池（1）底面高度，刮泥板（10）能夠?qū)⑸磻?yīng)池（1）底部含鈣污泥推入污泥斗（11）內，所述排泥管（6）一端進口與污泥斗（11）內側底部連通。
3.根據權利要求2所述的具有除鈣功能的生化反應器，其特征為：還設有排泥泵、污泥輸出泵和污泥回流泵，所述排泥泵能夠?qū)⑽勰喽罚?/span>11）內污泥經排泥管（6）打入污泥研磨機（4）內，污泥輸出泵能夠?qū)⑽勰嘌心C(jī)（4）內污泥打入三相分離器（5）內，污泥回流泵能夠?qū)⑷喾蛛x器（5）內上層的生化污泥打入生化反應池（1）的生化反應區（20）內。
4.根據權利要求1所述的具有除鈣功能的生化反應器，其特征為：所述刮泥板驅動裝置包括刮泥行車（12）、刮泥軌道（13）和刮泥連桿（14），所述刮泥軌道（13）沿刮泥板（10）運動方向橫跨于生化反應池（1）上端，刮泥行車（12）能夠運行于刮泥軌道（13）上，刮泥連桿（14）一端安裝于刮泥行車（12）上，刮泥連桿（14）另一端伸入生化反應池（1）內并與刮泥板（10）上端固定連接。
5.根據權利要求1、2、3或4所述的具有除鈣功能的生化反應器，其特征為：還設有刮板升降機構（16），所述刮泥板（10）安裝于刮板升降機構（16）上，刮板升降機構（16）能夠帶動刮泥板（10）在縱向升降運動。
6.根據權利要求1所述的具有除鈣功能的生化反應器，其特征為：所述生化反應池（1）的生化反應區（20）內還設有至少一個潛水?dāng)嚢杵鳎?/span>17），所述潛水?dāng)嚢杵鳎?/span>17）能夠?qū)ι磻?yīng)區（20）內廢水進行攪拌。
7.根據權利要求1所述的具有除鈣功能的生化反應器，其特征為：所述生化反應池（1）底部還鋪設有曝氣器（18），所述曝氣器（18）能夠在生化反應池（1）底部對沉積的含鈣污泥進行定時微孔曝氣。
8.根據權利要求1所述的具有除鈣功能的生化反應器，其特征為：所述生化反應池（1）上端側壁上還設有生化水回流管（19），所述生化水回流管（19）與進水管（2）連通，還設有回流泵，所述回流泵能夠?qū)⑸磻?yīng)池（1）內生化處理水經生化水回流管（19）打入進水管（2）內。
發明內容
為了彌補以上不足，本發明提供了一種具有除鈣功能的生化反應器，該具有除鈣功能的生化反應器能夠在生化反應池內進行生化反應的同時進行除鈣操作，有效解決了含鈣污泥帶來的問題，同時避免了生化處理前端化學除鈣，降低了處理成本。
本發明為了解決其技術問題所采用的技術方案是：一種具有除鈣功能的生化反應器，包括生化反應池，所述生化反應池內部形成有生化反應區，所述生化反應池側壁上設有進水管，廢水與營養液能夠經所述進水管進入生化反應池的生化反應區內，生化反應池上端設有出水口，經生化反應區處理后形成的生化處理水能夠經生化反應池上端的出水口流出，還設有污泥研磨機、三相分離器、排泥管、污泥運輸管和生化污泥回流管，所述排泥管一端與生化反應池內側底部連通，排泥管另一端與污泥研磨機入口連通，生化反應池底部沉積的含鈣污泥能夠經排泥管進入污泥研磨機，所述污泥研磨機能夠?qū)⒑}污泥進行鈣菌分離形成生化污泥與碳酸鈣污泥，污泥研磨機出口通過污泥運輸管與三相分離器進口連通，所述三相分離器能夠?qū)⑸勰嗯c碳酸鈣污泥分層，三相分離器側壁上設有與生化污泥層對應的生化污泥回流口，所述生化污泥回流口通過生化污泥回流管與生化反應池的生化反應區連通，三相分離器內分層后的生化污泥能夠經生化污泥回流管進入生化反應池的生化反應區，三相分離器下端還設有碳酸鈣污泥排出口，三相分離器內分層后的碳酸鈣污泥能夠經碳酸鈣污泥排出口排出。
作為本發明的進一步改進,還設有刮泥板和刮泥板驅動裝置，所述刮泥板能夠在水平方向往復滑動的安裝于生化反應池底部，刮泥板往復滑動能夠?qū)⑸磻?yīng)池底部沉積的含鈣污泥推向排泥管進口處，刮泥板驅動裝置驅動刮泥板往復運動。
作為本發明的進一步改進,所述生化反應池底部沿刮泥板滑動方向的一端設有污泥斗，所述污泥斗底面高度低于生化反應池底面高度，刮泥板能夠?qū)⑸磻?yīng)池底部含鈣污泥推入污泥斗內，所述排泥管一端進口與污泥斗內側底部連通。
作為本發明的進一步改進,還設有排泥泵、污泥輸出泵和污泥回流泵，所述排泥泵能夠?qū)⑽勰喽穬?nèi)污泥經排泥管打入污泥研磨機內，污泥輸出泵能夠?qū)⑽勰嘌心C(jī)內污泥打入三相分離器內，污泥回流泵能夠?qū)⑷喾蛛x器內上層的生化污泥打入生化反應池的生化反應區內。
作為本發明的進一步改進,所述刮泥板驅動裝置包括刮泥行車、刮泥軌道和刮泥連桿，所述刮泥軌道沿刮泥板運動方向橫跨于生化反應池上端，刮泥行車能夠運行于刮泥軌道上，刮泥連桿一端安裝于刮泥行車上，刮泥連桿另一端伸入生化反應池內并與刮泥板上端固定連接。
作為本發明的進一步改進,所述刮泥板上還能夠轉動的設有滾輪，所述滾輪沿生化反應池底面滾動，刮泥板上端還設有彈性件，所述彈性件給刮泥板提供保持與生化反應池底部緊密接觸的彈性保持力。
作為本發明的進一步改進,還設有刮板升降機構，所述刮泥板安裝于刮板升降機構上，刮板升降機構能夠帶動刮泥板在縱向升降運動。
作為本發明的進一步改進,所述生化反應池的生化反應區內還設有至少一個潛水?dāng)嚢杵�，所述潛水�(dāng)嚢杵髂軌驅ι磻?yīng)區內廢水進行攪拌。
作為本發明的進一步改進,所述生化反應池底部還鋪設有曝氣器，所述曝氣器能夠在生化反應池底部對沉積的含鈣污泥進行定時微孔曝氣。
作為本發明的進一步改進,所述生化反應池上端側壁上還設有生化水回流管，所述生化水回流管與進水管連通，還設有回流泵，所述回流泵能夠?qū)⑸磻?yīng)池內生化處理水經生化水回流管打入進水管內。
本發明的有益技術效果是：本發明在生化反應池下端通過排泥管將含鈣污泥從生化反應池底部排出到污泥研磨機內，通過污泥研磨機的機身旋轉產生離心力和摩擦力，使得含鈣污泥不斷的與污泥研磨機內研磨體碰撞摩擦，進而使得含鈣污泥鈣菌分離，形成由生化污泥和碳酸鈣污泥組成的混合污泥，混合污泥通過污泥運輸管輸送至三相分離器，經過三相分離器分離后生化污泥與碳酸鈣污泥分層，靜置后，密度較小的生化污泥在上層，并通過生化污泥回流管回流至生化反應池的生化反應區，進而保證了生化反應區生化污泥的濃度不受高濃度鈣離子影響，使生化反應池的生化反應區內生化污泥濃度維持穩定狀態，本申請將鈣離子沉淀去除的同時避免了因?yàn)殁}沉淀導致生化污泥濃度降低的問題，有利于保證生化效率穩定，保證了生化反應池的正常功能，同時本申請及時將沉積在生化反應池底部的含鈣污泥去除，有利于維持生化反應區的有效池容，及時排出反應系統底部的密度較大的含鈣污泥，還可以避免大密度污泥積壓結板在池體下部，占據生化反應空間，并有效緩解生化反應池內管路和設備結垢的問題，同時避免了生化處理前端化學除鈣，降低了處理成本。
（發明人：趙媛）
