公布日：2022.09.27
申請日：2022.07.30
分類號：C02F9/14(2006.01)I
摘要
本發明公開了一種高效的生物脫氮除磷環流反應器，包括污水處理池、第一進風管、進水管和排污管，所述污水處理池內填充有污泥，所述污水處理池的內部前后兩側壁之間固定連接有兩個第一隔擋墻和兩個底部呈傾斜設置的第二隔擋墻，兩個所述第一隔擋墻和兩個所述第二隔擋墻呈均對稱設置，兩個所述第一隔擋墻位于兩個第二隔擋墻的內側，所述污水處理池的中央頂部兩側壁之間固定連接有出水堰，所述污水處理池的內部兩側壁之間固定連接有分流柱，所述分流柱位于兩個第二隔擋墻的底端之間，每個所述第二隔擋墻與污水處理池的側壁之間設有好氧區。本發明不僅占地面積少、成本低、而且可以高效的去除污水中氮和磷，凈化效果好。
權利要求書
1.一種高效的生物脫氮除磷環流反應器，包括污水處理池(12)、第一進風管(11)、進水管(4)和排污管(6)，所述污水處理池(12)內填充有污泥，其特征在于，所述污水處理池(12)的內部前后兩側壁之間固定連接有兩個第一隔擋墻(3)和兩個底部呈傾斜設置的第二隔擋墻(9)，兩個所述第一隔擋墻(3)和兩個所述第二隔擋墻(9)呈均對稱設置，兩個所述第一隔擋墻(3)位于兩個第二隔擋墻(9)的內側，所述污水處理池(12)的中央頂部兩側壁之間固定連接有出水堰(10)，所述污水處理池(12)的內部兩側壁之間固定連接有分流柱(5)，所述分流柱(5)位于兩個第二隔擋墻(9)的底端之間，每個所述第二隔擋墻(9)與污水處理池(12)的側壁之間設有好氧區(14)，所述分流柱(5)的下方設有缺氧區(13)，兩個所述第一隔擋墻(3)之間設有沉淀分離區(15)，所述第一進風管(11)的一端固定連接有風機，所述第一進風管(11)上固定連接有兩個第二進風管(1)，兩個所述第二進風管(1)的底端固定連接有呈水平設置出風管(8)，每個所述出風管(8)的側壁上開設有多個出氣孔，兩個所述出風管(8)分別位于兩個好氧區(14)內，所述進水管(4)的一端貫穿污水處理池(12)的側壁并延伸至污水處理池(12)的底部，所述進水管(4)位于污水處理池(12)的內部的一段管壁上開設有多個出水孔，所述排污管(6)的一端貫穿污水處理池(12)的底側壁并延伸至污水處理池(12)的底部，所述排污管(6)上設有排污泵(7)。
2.根據權利要求1所述的一種高效的生物脫氮除磷環流反應器，其特征在于，所述風機為羅茨風機。
3.根據權利要求1所述的一種高效的生物脫氮除磷環流反應器，其特征在于，每個所述第二進風管(1)上均設有風管閥門(2)。
4.根據權利要求1所述的一種高效的生物脫氮除磷環流反應器，其特征在于，所述分流柱(5)的橫截面呈三角形設置。
5.根據權利要求1所述的一種高效的生物脫氮除磷環流反應器，其特征在于，所述排污管(6)上設有排污閥門。
6.根據權利要求1所述的一種高效的生物脫氮除磷環流反應器，其特征在于，所述排污管(6)背離污水處理池(12)的一端連接有污泥池。
7.根據權利要求1所述的一種高效的生物脫氮除磷環流反應器，其特征在于，所述第二隔擋墻(9)的頂端高度低于污水處理池(12)側壁的高度。
8.根據權利要求1所述的一種高效的生物脫氮除磷環流反應器，其特征在于，所述污水處理池(12)內還添加有PAC混凝劑。

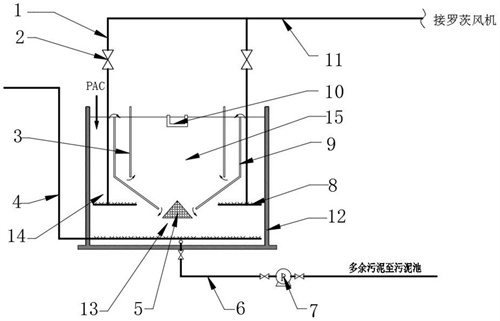

9.根據權利要求1-8任意一項所述的一種高效的生物脫氮除磷環流反應器，其特征在于，具體的操作步驟為：第一步，首先開啟羅茨風機使得空氣通過第一進風管(11)和第二進風管(1)從出風管(8)流出，進而可對污水處理池(12)內的好氧區(14)進行曝氣；第二步，將需要處理的污水從進水管(4)輸入，然后通過進水管(4)底部多個出水孔噴出，污水從進水管(4)注入污水處理池(12)底部缺氧區(13)的同時可攪動底部的缺氧污泥，使之缺氧污泥與污水進行充分混合，增強污泥對污水的吸附凈化效果；第三步，之后污水在好氧區(14)曝氣的條件下，先順著曝氣方向向上環流，之后再往下流入到第一隔擋墻(3)和第二隔擋墻(9)之間，此時污泥因比重較重，順著第二隔擋墻(9)的底部斜壁到達分流柱(5)位置后，沉入污水處理池(12)的底部進行下一個循環，而污水處理后的上清液向上進入到兩個第一隔擋墻(3)之間的沉淀分離區(15)，使得清水經出水堰(10)溢流出。
發明內容
本發明提供了一種高效的生物脫氮除磷環流反應器，以解決上述背景技術中提出的問題。
為了實現上述目的，本發明采用了如下技術方案：
一種高效的生物脫氮除磷環流反應器，包括污水處理池、第一進風管、進水管和排污管，所述污水處理池內填充有污泥，所述污水處理池的內部前后兩側壁之間固定連接有兩個第一隔擋墻和兩個底部呈傾斜設置的第二隔擋墻，兩個所述第一隔擋墻和兩個所述第二隔擋墻呈均對稱設置，兩個所述第一隔擋墻位于兩個第二隔擋墻的內側，所述污水處理池的中央頂部兩側壁之間固定連接有出水堰，所述污水處理池的內部兩側壁之間固定連接有分流柱，所述分流柱位于兩個第二隔擋墻的底端之間，每個所述第二隔擋墻與污水處理池的側壁之間設有好氧區，所述分流柱的下方設有缺氧區，兩個所述第一隔擋墻之間設有沉淀分離區，所述第一進風管的一端固定連接有風機，所述第一進風管上固定連接有兩個第二進風管，兩個所述第二進風管的底端固定連接有呈水平設置出風管，每個所述出風管的側壁上開設有多個出氣孔，兩個所述出風管分別位于兩個好氧區內，所述進水管的一端貫穿污水處理池的側壁并延伸至污水處理池的底部，所述進水管位于污水處理池的內部的一段管壁上開設有多個出水孔，所述排污管的一端貫穿污水處理池的底側壁并延伸至污水處理池的底部，所述排污管上設有排污泵。
作為本技術方案的進一步改進方案：所述風機為羅茨風機。
作為本技術方案的進一步改進方案：每個所述第二進風管上均設有風管閥門。
作為本技術方案的進一步改進方案：所述分流柱的橫截面呈三角形設置。
作為本技術方案的進一步改進方案：所述排污管上設有排污閥門。
作為本技術方案的進一步改進方案：所述排污管背離污水處理池的一端連接有污泥池。
作為本技術方案的進一步改進方案：所述第二隔擋墻的頂端高度低于污水處理池側壁的高度。
作為本技術方案的進一步改進方案：所述污水處理池內還添加有PAC混凝劑。
本發明還提供一種高效的生物脫氮除磷環流反應器，具體的操作步驟為：
第一步，首先開啟羅茨風機使得空氣通過第一進風管和第二進風管從出風管流出，進而可對污水處理池內的好氧區進行曝氣；
第二步，將需要處理的污水從進水管輸入，然后通過進水管底部多個出水孔噴出，污水從進水管注入污水處理池底部缺氧區的同時可攪動底部的缺氧污泥，使之缺氧污泥與污水進行充分混合，增強污泥對污水的吸附凈化效果；
第三步，之后污水在好氧區曝氣的條件下，先順著曝氣方向向上環流，之后再往下流入到第一隔擋墻和第二隔擋墻之間，此時污泥因比重較重，順著第二隔擋墻的底部斜壁到達分流柱位置后，沉入污水處理池的底部進行下一個循環，而污水處理后的上清液向上進入到兩個第一隔擋墻之間的沉淀分離區，使得清水經出水堰溢流出。
與現有技術相比，本發明的有益效果是：
1、本發明將現有的缺氧池、好氧池、沉淀池結合為一體，減少了整體工藝的占地面積；
2、通過進水管底部多個出水孔噴出污水，使污水與缺氧污泥進行充分混合，缺氧單元無需安裝潛水?dāng)嚢柘到y(tǒng)，減少了設備的投入及運行維護成本；
3、無需回流混合液，因污泥量高和氧利用率高，所以整體工藝單元對污水中的氮和磷去除率高；
4、整體設備較少，運行管理水平要求不高；
5、污泥產生量少，減少了相應的處置成本。（發明人：劉本文;劉巍;丁攀;李希宏;張宇）
