公布日：2022.08.09
申請日：2022.07.08
分類號：B01F27/90(2022.01)I;B01F27/231(2022.01)I;B01F25/00(2022.01)I;C02F1/72(2006.01)I;C02F1/70(2006.01)I;C02F1/76(2006.01)I;C02F1/78(2006.01)I
摘要

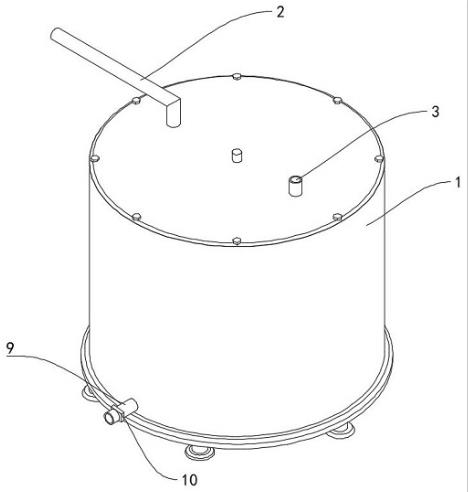

本發明公開了一種循環式工業廢水氧化還原處理裝置，涉及廢水處理技術領域，包括氧化罐，所述氧化罐的頂部設置有廢水進管以及氧化劑添加口，所述氧化罐的內部還設置有用于攪拌廢水促進氧化的攪拌機構，所述攪拌機構包括：驅動軸，其同軸設于氧化罐的內部并能在驅動源的驅動下周向轉動，所述驅動軸包括從上至下通過花鍵連接的副軸和主軸。本發明在不影響攪拌桿部件的攪拌效果的前提下，降低了攪拌桿部件的迎水面積，以降低了攪拌桿部件運行的水阻，從而降低了電機運行的阻力，并且還提高了對氧化罐內部廢水的擾動效果，使得氧化還原劑快速均勻的和水起反應，提高了廢水在凈化的過程中效率，縮短廢水處理周期。
權利要求書
1.一種循環式工業廢水氧化還原處理裝置，包括氧化罐，所述氧化罐的頂部設置有廢水進管以及氧化劑添加口，所述氧化罐的內部還設置有用于攪拌廢水促進氧化的攪拌機構，其特征在于，所述攪拌機構包括：驅動軸，其同軸設于氧化罐的內部并能在驅動源的驅動下周向轉動，所述驅動軸包括從上至下通過花鍵連接的副軸和主軸，所述副軸和主軸之間裝配有用于往復驅動主軸相對于副軸上下軸向位移的軸向驅動件；以及主攪拌組件，其包括沿主軸軸向方向均勻固定在其外側的攪拌桿部件；所述攪拌桿部件包括套設在主軸外側并與主軸固定連接的軸套、沿圓周方向均勻垂直固定于軸套上的條型固定框，以及沿條型固定框長度方向均勻裝配在其內側的過水結構，所述過水結構包括與所述條型固定框固定連接的矩形框、轉動設于矩形框內部的過水件，以及用于驅動過水件轉動的擺動驅動件；以穿過所述過水件的軸心線的豎直面為設定平面，所述設定平面與對應過水件轉動方向相切，過水件僅能在其對應的設定平面內轉動，所述過水件的中軸線處具有錐型過水通道，所述錐型過水通道的大口端朝向主軸的轉動方向，所述擺動驅動件用于在所述主軸相對于副軸向下位移時，驅動所述過水件靠近錐型過水通道入口段的一端朝下轉動，在所述主軸相對于副軸向上位移時，驅動所述過水件靠近錐型過水通道入口段的一端朝上轉動；所述過水件包括轉動設置在矩形框內側的固定環、轉動設置在固定環內側的轉筒、以及同軸設于所述轉筒內部的過水筒；所述錐型過水通道軸向設于所述過水筒內部，所述過水筒遠離其轉動方向的一端從轉筒的一端穿出并在其外側設置有多孔板，所述過水筒與所述轉筒之間沿圓周方向均勻設置有螺旋板；所述擺動驅動件包括對稱設置在固定環外側的轉動軸，所述轉動軸遠離所述固定環的一端貫穿所述矩形框，位于矩形框外側的轉動軸上設置有阻力板，一對阻力板與所述轉筒相互平行并對稱位于其兩側，所述轉動軸上裝配有扭簧。
2.根據權利要求1所述的循環式工業廢水氧化還原處理裝置，其特征在于：所述攪拌機構還包括輔攪拌組件，所述輔攪拌組件包括同軸轉動設置在氧化罐內部底端的噴液筒，所述噴液筒的內部設置有儲液腔，所述噴液筒外側沿圓周方向均勻設置有與所述儲液腔內部底端連通的噴吸管，且所述噴吸管的上部側壁均勻開設有通孔，所述主軸的底端延伸至儲液腔的內部固定有與儲液腔密封滑動的活動塞，所述活動塞僅能沿所述儲液腔軸向滑動。
3.根據權利要求2所述的循環式工業廢水氧化還原處理裝置，其特征在于：所述噴吸管的通孔位置處設置有濾網。
4.根據權利要求1所述的循環式工業廢水氧化還原處理裝置，其特征在于：所述軸向驅動件包括通過連接件固定于氧化罐內部頂端的軸筒，所述軸筒與所述主軸同軸設置并設于其頂端的外側，所述軸筒的內壁開設有非徑向閉合滑槽，所述主軸頂端的外側對稱設置有插桿，且插桿遠離主軸的一端延伸至非徑向閉合滑槽內部并與所述非徑向閉合滑槽滑動連接，在所述主軸轉動一周過程中，所述主軸至少起伏一次。
5.根據權利要求1所述的循環式工業廢水氧化還原處理裝置，其特征在于：所述氧化罐的底部一側設置有出液管，且出液管上設置有閥門。
發明內容
本發明的目的在于提供一種循環式工業廢水氧化還原處理裝置，以解決上述背景技術中提出的問題。
為實現上述發明目的，本發明采用如下技術方案：
本發明提供的一種循環式工業廢水氧化還原處理裝置，包括氧化罐，所述氧化罐的頂部設置有廢水進管以及氧化劑添加口，所述氧化罐的內部還設置有用于攪拌廢水促進氧化的攪拌機構，所述攪拌機構包括：
驅動軸，其同軸設于氧化罐的內部并能在驅動源的驅動下周向轉動，所述驅動軸包括從上至下通過花鍵連接的副軸和主軸，所述副軸和主軸之間裝配有用于往復驅動主軸相對于副軸上下軸向位移的軸向驅動件；以及
主攪拌組件，其包括沿主軸軸向方向均勻固定在其外側的攪拌桿部件；
所述攪拌桿部件包括套設在主軸外側并與主軸固定連接的軸套、沿圓周方向均勻垂直固定于軸套上的條型固定框，以及沿條型固定框長度方向均勻裝配在其內側的過水結構，所述過水結構包括與所述條型固定框固定連接的矩形框、轉動設于矩形框內部的過水件，以及用于驅動過水件轉動的擺動驅動件；以穿過所述過水件的軸心線的豎直面為設定平面，所述設定平面與對應過水件轉動方向相切，過水件僅能在其對應的設定平面內轉動，所述過水件的中軸線處具有錐型過水通道，所述錐型過水通道的大口端朝向主軸的轉動方向，所述擺動驅動件用于在所述主軸相對于副軸向下位移時，驅動所述過水件靠近錐型過水通道入口段的一端朝下轉動，在所述主軸相對于副軸向上位移時，驅動所述過水件靠近錐型過水通道入口段的一端朝上轉動；
所述過水件包括轉動設置在矩形框內側的固定環、轉動設置在固定環內側的轉筒、以及同軸設于所述轉筒內部的過水筒；所述錐型過水通道軸向設于所述過水筒內部，所述過水筒遠離其轉動方向的一端從轉筒的一端穿出并在其外側設置有多孔板，所述過水筒與所述轉筒之間沿圓周方向均勻設置有螺旋板。
所述擺動驅動件包括對稱設置在固定環外側的轉動軸，所述轉動軸遠離所述固定環的一端貫穿所述矩形框，位于矩形框外側的轉動軸上設置有阻力板，一對阻力板與所述轉筒相互平行并對稱位于其兩側，所述轉動軸上裝配有扭簧。
進一步地，所述攪拌機構還包括輔攪拌組件，所述輔攪拌組件包括同軸轉動設置在氧化罐內部底端的噴液筒，所述噴液筒的內部設置有儲液腔，所述噴液筒外側沿圓周方向均勻設置有與所述儲液腔內部底端連通的噴吸管，且所述噴吸管的上部側壁均勻開設有通孔，所述主軸的底端延伸至儲液腔的內部固定有與儲液腔密封滑動的活動塞，所述活動塞僅能沿所述儲液腔軸向滑動。
進一步地，所述噴吸管的通孔位置處設置有濾網。
進一步地，所述軸向驅動件包括通過連接件固定于氧化罐內部頂端的軸筒，所述軸筒與所述主軸同軸設置并設于其頂端的外側，所述軸筒的內壁開設有非徑向閉合滑槽，所述主軸頂端的外側對稱設置有插桿，且插桿遠離主軸的一端延伸至非徑向閉合滑槽內部并與所述非徑向閉合滑槽滑動連接，在所述主軸轉動一周過程中，所述主軸至少起伏一次。
進一步地，所述氧化罐的底部一側設置有出液管，且出液管上設置有閥門。
與現有技術相比，以上一個或多個技術方案存在以下有益效果：
本發明在不影響攪拌桿部件的攪拌效果的前提下，降低了攪拌桿部件的迎水面積，以降低了攪拌桿部件運行的水阻，從而降低了電機運行的阻力，并且提高了對氧化罐內部廢水的擾動效果，使得氧化還原劑快速均勻的和水起反應，提高了廢水在凈化的過程中效率，縮短廢水處理周期。
（發明人：孫豐凱;郭燁燁;柳翠）
