公布日：2022.04.12

申請日：2021.12.31

分類號：C02F9/04(2006.01)I

摘要

本發明公開了一種工業廢水沉降裝置，包括機架和沉降槽，所述沉降槽安裝在機架上，所述沉降槽上下分為沉降室和集水室，所述沉降室和集水室中間設有過濾孔板，所述過濾孔板的底部設有刮板，所述刮板與設置在沉降室上的位移驅動機構連接，所述沉降室內的一側設有進水口，集水室的一側設有排水口，所述沉降室內的側面設有絮凝劑加料口，所述沉降槽的底部設有淤泥出口。廢水由進液口流入沉降裝置內,在沉降室內將廢水中的泥沙等大塊顆粒物進行沉淀，較為澄清的液體進入集水室,沉降裝置內的泥沙等顆粒物可以通過排泥口排出；濾孔板的設計用于對廢水中的顆粒漂浮物質進行過濾，避免進入集水室內，提高廢水沉降處理效果。

權利要求書

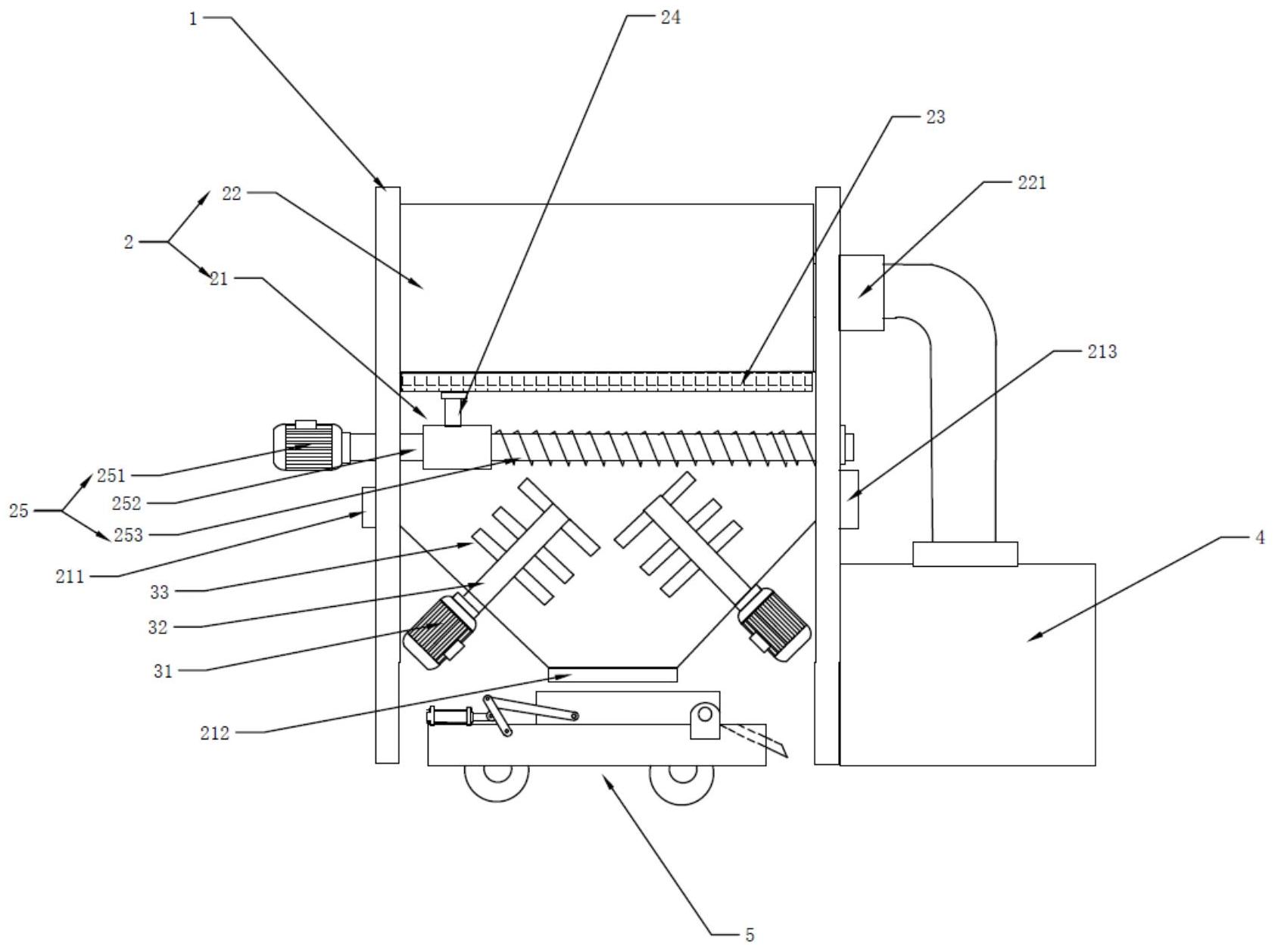

1.一種工業廢水沉降裝置，其特征在于：包括機架(1)和沉降槽(2)，所述沉降槽(2)安裝在機架(1)上，所述沉降槽（2）上下分為沉降室（21）和集水室（22），所述沉降室（21）和集水室（22）中間設有過濾孔板（23），所述過濾孔板(23)的底部設有刮板(24)，所述刮板(24)與設置在沉降室（21）上的位移驅動機構（25）連接，所述沉降室（21）內的一側設有進水口（211），集水室（22）的一側設有排水口(221)，所述沉降室（21）內的側面設有絮凝劑加料口(213)，所述沉降室（21）的底部設有淤泥出口（212）。

2.根據權利要求1所述的一種工業廢水沉降裝置，其特征在于：所述沉降室（21）下部成圓錐形。

3.根據權利要求1所述的一種工業廢水沉降裝置，其特征在于：所述沉降室（21）上還設有攪拌裝置(3)。

4.根據權利要求2所述的一種工業廢水沉降裝置，其特征在于：所述攪拌裝置(3)包括電機(31)、攪拌軸(32)和攪拌葉(33)，所述電機一(31)安裝在沉降室(21)的側面，攪拌軸(32)伸入沉降室(21)內，電機一(31)的輸出軸與攪拌軸（32）連接，攪拌葉（33）設置在攪拌軸(32)上。

5.根據權利要求4所述的一種工業廢水沉降裝置，其特征在于：所述位移調節機構（25）包括電機二（251）、絲桿（252）和滑動座（23），所述電機二（251）安裝在沉降室（21）的側壁上，絲桿（252）貫穿設置在過濾孔板（25）的下方，電機二（251）與絲桿（252）連接，滑動座（23）設置在絲桿（252）上，過濾孔板（25）垂直安裝在滑動座（23）上。

6.根據權利要求5所述的一種工業廢水沉降裝置，其特征在于：所述排水口(221)處設有氧化裝置(4)，氧化裝置（4）用于對廢水中的有機物進行氧化分解。

7.根據權利要求6所述的一種工業廢水沉降裝置，其特征在于：所述沉降室(21)的淤泥出口處設有污泥卸料裝置(5)，所述淤泥卸料裝置(5)包括移動小車(51)、卸料倉(52)和卸料機構（53），所述卸料倉（52）的一端與移動小車（51）鉸接設置，卸料機構（53）設置在移動小車（51）和卸料倉(52)之間。

8.根據權利要求1所述的一種工業廢水沉降裝置，其特征在于：所述卸料機構（53）包括氣缸（531）、連桿一（532）、連桿二（533）和傾斜導料板（534），所述連桿一（532）鉸接設置在移動小車（51）上，連桿二（533）的兩端與卸料倉（52）和連桿一（532）鉸接，所述氣缸（531）安裝在移動小車(51)上，氣缸（531）的伸縮端與連桿一（532）連接；傾斜導料板（534）設置在移動小車上(51)。

9.一種工業廢水沉降裝置的工作方法，其特征在于：具體方法如下：將待處理的廢水從送入沉降室（21）的進水口（211）中送入；加入絮凝劑，利用攪拌裝置（3）對沉降室（21）內的廢水進行攪拌處理；攪拌結束后，位于沉降室（21）內的廢水進行靜置沉降；靜置后的水從過濾孔板(23)中滲透到集水室(22)內；過濾孔板(23)對大顆粒物質進行過濾，避免進入集水室；利用刮板(24)對過濾孔板(23)下方的淤泥進行清理，避免淤泥將過濾孔板(23)的通孔堵塞；開啟集水室(22)的排水口(221)，將集水室(22)內的水送入氧化裝置(4)進一步處理；開啟淤泥出口，將沉降室(21)內的淤泥排出至污泥卸料裝置(5)中的卸料倉(52)內；移動小車(51)將卸料倉(52)送至指定的位置，氣缸(531)的伸縮桿推出，推動連桿一(532)和連桿二(533)發生聯動，將卸料倉內的淤泥進行傾倒至傾斜導料板（534）進行卸料。

發明內容

發明目的：為了解決現有技術中存在的問題，本發明的目的是提供一種工業廢水沉降裝置及其工作方法。

技術方案：為達到上述目的，本發明所述的一種工業廢水沉降裝置，包括機架和沉降槽，所述沉降槽安裝在機架上，所述沉降槽上下分為沉降室和集水室，所述沉降室和集水室中間設有過濾孔板，所述過濾孔板的底部設有刮板，所述刮板與設置在沉降室上的位移驅動機構連接，所述沉降室內的一側設有進水口，集水室的一側設有排水口，所述沉降室內的側面設有絮凝劑加料口，所述沉降室的底部設有淤泥出口。

進一步地，所述沉降室的下部成圓錐形。

進一步地，所述沉降室上還設有攪拌裝置，所述攪拌裝置包括電機一、攪拌軸和攪拌葉，所述電機一安裝在沉降室的側面，攪拌軸伸入沉降室內，電機一的輸出軸與攪拌軸連接，攪拌葉設置在攪拌軸上進一步地，所述排水口處設有氧化裝置，氧化裝置用于對廢水中的有機物進行氧化分解，對含有的可溶性有機物進行氧化分解處理,得到清潔無污染的液體。

進一步地，所述位移調節機構包括電機二、絲桿和滑動座，所述電機二安裝在沉降室的側壁上，絲桿貫穿設置在過濾孔板的下方，電機二與絲桿連接，滑動座設置在絲桿上，過濾孔板垂直安裝在滑動座上。

進一步地，所述沉降室的淤泥出口處設有污泥卸料裝置，所述淤泥卸料裝置包括移動小車、卸料倉和卸料機構，所述卸料倉的一端與移動小車鉸接設置，卸料機構設置在移動小車和卸料倉之間。

進一步地，所述卸料機構包括所述卸料機構包括氣缸、連桿一、連桿二和傾斜導料板，所述連桿一鉸接設置在移動小車上，連桿二的兩端與卸料倉和連桿一鉸接，所述氣缸安裝在移動小車上，氣缸的伸縮端與連桿一連接；傾斜導料板設置在移動小車上。

一種工業廢水沉降裝置的工作方法具體方法如下：（1）將待處理的廢水從送入沉降室的進水口中送入；（2）加入絮凝劑，利用攪拌裝置對沉降室內的廢水進行攪拌處理；（3）攪拌結束后，位于沉降室內的廢水進行靜置沉降；（4）靜置后的水從過濾孔板中滲透到集水室內,過濾孔板對大顆粒物質進行過濾，避免進入集水室；（5）利用刮板對過濾孔板下方的淤泥進行清理，避免淤泥將過濾孔板的通孔堵塞；（6）開啟集水室的排水口，將集水室內的水送入氧化裝置進一步處理；（7）開啟淤泥出口，將沉降室內的淤泥排出至污泥卸料裝置中的卸料倉內；（8）移動小車將卸料倉送至指定的位置，氣缸的伸縮桿推出，推動連桿一和連桿二發生聯動，將卸料倉內的淤泥進行傾倒至傾斜導料板（534）進行卸料。

上述技術方案可以看出，本發明的有益效果為：本發明所述的一種工業廢水沉降裝置，廢水由進液口流入沉降裝置內,在沉降室內將廢水中的泥沙等大塊顆粒物進行沉淀，較為澄清的液體進入集水室,沉降裝置內的泥沙等顆粒物可以通過排泥口排出；濾孔板的設計用于對廢水中的顆粒漂浮物質進行過濾，避免進入集水室內，提高廢水沉降處理效果。

（發明人：劉田田;倪榮國;張永梅;王秀）
