公布日：2022.05.13
申請日：2022.02.08
分類號：C02F9/10(2006.01)I;C02F1/04(2006.01)I;C02F1/06(2006.01)I;C01D3/06(2006.01)I;C01D3/14(2006.01)I;C02F101/12(2006.01)N
摘要
本發明屬于蒸發結晶技術領域，尤其為一種氯化鈉和氯化鉀高濃廢水分鹽工藝，包括如下步驟：原液在原液泵的作用下進入一效加熱器、一效分離器和一效循環泵內，反復濃縮10倍，步驟二：經過鈉鹽出料泵，一部分輸送至鈉鹽反應釜內，沉降一段時間后，進入鈉鹽離心機；本發明，本工藝采用一個系統充分利用不同鹽濃度，結晶溫度，溶解度的不同，同時回收兩種不同種類的鹽，高效簡潔，生產意外風險更低，因為系統設備不屬于壓力容器范疇，傳統多效蒸發器在使用時，操作人員必須持有壓力容器使用資格證，且需要按照國家相關標準進行申報、審批、安檢等程序，而MVR結晶蒸發系統只利用電能，不需要安監部門的監管。
權利要求書

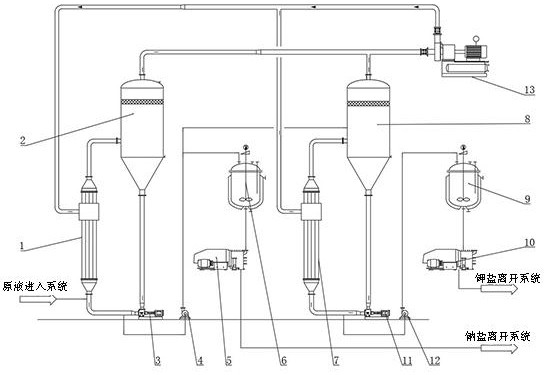

1.一種氯化鈉和氯化鉀高濃廢水分鹽工藝，其特征在于：包括如下步驟：步驟一：原液在原液泵的作用下進入一效加熱器（1）、一效分離器（2）和一效循環泵（3）內，反復濃縮10倍；步驟二：經過鈉鹽出料泵（4），一部分輸送至鈉鹽反應釜（6）內，沉降一段時間后，進入鈉鹽離心機（5），在鈉鹽離心機（5）作用下，鈉鹽產出，另一部分進入二效分離器（8）內進行閃蒸；步驟三：閃蒸后的濃縮液經二效循環泵（11）和二效加熱器（7）反復濃縮，經過二效出料泵（12）進入鉀鹽反應釜（9）內，沉降一段時間后，進入鉀鹽離心機（10）內，在鉀鹽離心機（10）作用下，鉀鹽產出；步驟四：一效分離器（2）和二效分離器（8）產生的二次蒸汽經蒸汽壓縮機（13）作用，升溫加壓后產生高溫高壓蒸汽，給一效加熱器（1）和二效加熱器（7）反復加熱，形成自循環，減少了熱量損失，極大地節約了能耗。2.根據權利要求1所述的一種氯化鈉和氯化鉀高濃廢水分鹽工藝，其特征在于：步驟一中物料固液比達到50%。3.根據權利要求1所述的一種氯化鈉和氯化鉀高濃廢水分鹽工藝，其特征在于：步驟三中物料固液比達到60%。
發明內容
為解決上述背景技術中提出的問題。本發明提供了一種氯化鈉和氯化鉀高濃廢水分鹽工藝，具有利用率高的特點。
為實現上述目的，本發明提供如下技術方案：一種氯化鈉和氯化鉀高濃廢水分鹽工藝，包括如下步驟：步驟一：原液在原液泵的作用下進入一效加熱器、一效分離器和一效循環泵內，反復濃縮10倍；步驟二：經過鈉鹽出料泵，一部分輸送至鈉鹽反應釜內，沉降一段時間后，進入鈉鹽離心機，在鈉鹽離心機作用下，鈉鹽產出，另一部分進入二效分離器內進行閃蒸；步驟三：閃蒸后的濃縮液經二效循環泵和二效加熱器反復濃縮，經過二效出料泵進入鉀鹽反應釜內，沉降一段時間后，進入鉀鹽離心機內，在鉀鹽離心機作用下，鉀鹽產出；步驟四：一效分離器和二效分離器產生的二次蒸汽經蒸汽壓縮機作用，升溫加壓后產生高溫高壓蒸汽，給一效加熱器和二效加熱器反復加熱，形成自循環，減少了熱量損失，極大地節約了能耗。
優選的，步驟一中物料固液比達到50%。
優選的，步驟三中物料固液比達到60%。
與現有技術相比，本發明的有益效果是：1、本發明，通過二次蒸汽回用技術，二次蒸汽的利用率很高，有效地降低了鮮蒸汽的使用量，較傳統多效蒸發系統更節能。
2、本發明，本工藝采用一個系統充分利用不同鹽濃度，結晶溫度，溶解度的不同，同時回收兩種不同種類的鹽，高效簡潔，生產意外風險更低，因為系統設備不屬于壓力容器范疇，傳統多效蒸發器在使用時，操作人員必須持有壓力容器使用資格證，且需要按照國家相關標準進行申報、審批、安檢等程序，而MVR結晶蒸發系統只利用電能，不需要安監部門的監管。
3、本發明，整體系統結構節湊，占地面積小，重量輕，便于整體安裝和運輸。
（發明人：劉正建;郭永亭;蘭晉財;董輝;張建成）
