公布日：2022.08.05
申請日：2022.05.17
分類號：C02F3/28(2006.01)I;C05F15/00(2006.01)I;C05F17/00(2020.01)I;C02F103/32(2006.01)N
摘要
本發明涉及固廢處理技術和廢水處理技術領域，具體涉及一種白酒酒糟和高濃度釀酒廢水聯合處理方法及處理裝置。本發明將白酒生產中的高濃度釀酒廢水，包括鍋底廢水、窖低廢水、酒糟二次發酵廢水和丟糟堆場滲濾液，進入廢水儲罐混合，混合后的高濃度釀酒廢水和白酒副產酒糟進入?yún)捬醢l(fā)酵罐發酵，沼氣凈化利用，發酵液進入沼液沼渣分離機分離，沼液一部分回流到厭氧發酵罐，其余部分進入沼液儲罐，沼渣進入堆場。本發明把高濃度釀酒廢水和白酒酒糟聯合處理，實現了資源化利用，避免了含有高濃度COD、氨氮和總磷的高濃度釀酒廢水進入廢水處理系統處理，既節約了投資、藥劑和能源消耗，又大幅降低環保成本，是一項綠色環保的技術。
權利要求書
1.一種釀酒廢水和白酒酒糟的聯合處理方法，其特征在于，包括：將堆放后的白酒酒糟與釀酒廢水混合進行厭氧發酵，產生沼氣、沼液及沼渣；同時通過對白酒酒糟的堆放時間、白酒酒糟與釀酒廢水的混合比例、發酵溫度、厭氧發酵體系的固含量及氨氮含量的控制，實現厭氧發酵處理的穩定運行。
2.根據權利要求1所述的聯合處理方法，其特征在于，所述白酒酒糟的堆放時間為10-180天。
3.根據權利要求2所述的聯合處理方法，其特征在于，所述白酒酒糟與釀酒廢水的混合過程中，還包括將前批次厭氧發酵所得沼液部分回流加入混合發酵體系中。
4.根據權利要求3所述的聯合處理方法，其特征在于，所述白酒酒糟、釀酒廢水、回流沼液的質量比為1：(2-10)：(0-10)。
5.根據權利要求4所述的聯合處理方法，其特征在于，所述混合發酵體系中，控制氨氮含量不超過6000mg/L，優選在2000-6000mg/L之間。
6.根據權利要求5所述的聯合處理方法，其特征在于，所述混合發酵體系中，控制含固量在6-15％之間。
7.根據權利要求6所述的聯合處理方法，其特征在于，所述厭氧發酵的溫度為33℃-37℃，時間在12-45天。
8.根據權利要求7所述的聯合處理方法，其特征在于，所述釀酒廢水的COD為3-10萬mg/L、氨氮為2000-6000mg/L，總氮為2000-6000mg/L，pH值在3-5之間。
9.根據權利要求8所述的聯合處理方法，其特征在于，所述釀酒廢水包括鍋底廢水、窖低廢水、酒糟二次發酵廢水、丟糟堆場滲濾液；其中：鍋底廢水COD在3-6萬mg/L、總氮在400-1000mg/L之間；窖低廢水COD在5-10萬mg/L、總氮在3000-8000mg/L之間；酒糟二次發酵廢水COD在8-12萬mg/L、總氮在4000-8000mg/L之間；丟糟堆場滲濾液COD在10-20萬mg/L、總氮在3000-8000mg/L之間。
10.一種實現權利要求1-9任一項所述聯合處理工藝的處理裝置，其特征在于，包括：廢水儲罐、酒糟堆場單元、厭氧發酵罐、沼氣凈化單元、沼液沼渣分離單元、沼氣罐、沼液及沼渣回收單元；其中：所述廢水儲罐、酒糟堆場單元分別與所述厭氧發酵罐的進口管道連接；所述廢水儲罐與白酒生產工藝中鍋底水排放口、窖底水排放口、酒糟二次發酵水排放口和丟糟堆場滲濾液排放口管道連接，用于收集各中排放廢水；所述酒糟堆場單元與白酒生產工藝中副產酒糟排放口管道連接，用于收集酒糟；所述厭氧發酵罐的沼氣排放口與所述沼氣凈化單元管道連接；所述沼氣凈化單元的排放口與沼氣罐進口管道連接；所述厭氧發酵罐的沼液沼渣排放口與所述沼液沼渣分離單元的進口管道連接；所述沼液沼渣分離單元的沼液排放口、沼渣排放口分別與回收單元管道連接；其中，所述沼液沼渣分離單元的沼液排放口與回收單元的連接管道上還設回流管道與所述厭氧發酵罐連接，用于沼液的部分回流利用。
發明內容
針對上述技術問題，本發明提出一種適用于白酒酒糟與高濃度釀酒廢水聯合處理方法，該方法實現了高氨氮濃度的釀酒廢水直接厭氧發酵處理的首要目的，同時該方法處理設備更少、工藝更簡單、投資成本更低；而且，由于實現高氨氮體系的厭氧發酵，所得沼液及沼渣中氨氮含量也相應較高，用于有機肥的營養價值也更大。
本發明提出的高濃度釀酒廢水和白酒酒糟聯合處理方法，包括：將堆放后的白酒酒糟與釀酒廢水混合進行厭氧發酵，產生沼氣、沼液及沼渣；同時通過對白酒酒糟的堆放時間、白酒酒糟與釀酒廢水的混合比例、發酵溫度、厭氧發酵體系的固含量及氨氮含量的控制，實現厭氧發酵處理的穩定運行。
本發明選擇堆放后的白酒酒糟與高氨氮濃度的釀酒廢水混合，堆放可使酒糟酸化，并進行一定程度厭氧發酵，從而可縮短后須混合體系的厭氧發酵時間，并提高后續厭氧發酵運行的穩定性；同時，本發明還通過調整白酒酒糟的堆放時間、厭氧發酵體系的混合比例、發酵溫度、厭氧發酵體系的固含量及氨氮含量之間的匹配關系，進一步提高發酵運行的穩定性，從而以較低的成本、較簡單的工藝實現高氨氮釀酒廢水的厭氧處理化，并提高沼液及沼渣的資源利用價值。
進一步地，本發明所述的白酒酒糟為醬香型白酒酒糟。研究表明，酒糟堆場堆放時間對厭氧發酵的時間影響因素也很大；堆放時間越長，相應后續的厭氧發酵時間越短，但堆放時間過長，處理效率下降，也不符合工廠生產要求。為此，結合酒廠生產情況、堆放對后續厭氧發酵的影響作用，本發明控制白酒酒糟的堆放時間為10-180天。
進一步地，所述白酒酒糟與釀酒廢水的混合過程中，還包括將前批次厭氧發酵所得沼液部分回流加入混合發酵體系中，其一是可以減少沼液排放量，減少后續處理；其二是隨著沼液長期回流運行，厭氧發酵體系中發酵菌種被長期馴化，厭氧發酵系統的越來越穩定，系統可以在高達6000mg/L的高氨氮濃度下運行；同時隨著氨氮濃度越來越高，沼液作為有機肥的利用價值也隨之提高。
但同時，隨著沼液不斷回流，混合發酵體系中氨氮濃度越來越高，過高的氨氮濃度會抑制厭氧發酵效果，延長發酵時間。為此，本發明控制所述白酒酒糟、釀酒廢水、回流沼液的混合的質量比為1：(2-10)：(0-10)。
進一步地，所述混合發酵體系中，控制氨氮含量不超過6000mg/L，優選在2000-6000mg/L之間。本發明可通過合理控制體系中氨氮的濃度，實現了高氨氮廢水的厭氧發酵穩定處理目的。
進一步地，所述混合發酵體系中，控制含固量在6-15％之間。研究表明，厭氧發酵罐中含固量越高，發酵時間越長，不利于廢水處理效率的提高；含固量越低，發酵相應時間越短，處理效果容易下降。為此，本發明通過合理控制體系中含固量，既保證了處理效果，又盡可能縮短處理時間，提高處理效率。
進一步地，所述厭氧發酵的溫度可以用常溫(20℃-25℃)厭氧發酵、中溫(33℃-37℃)厭氧發酵、高溫(55℃-57℃)厭氧發酵；溫度越高，反應速度越快，發酵時間越短；但溫度過高也存在能耗較大的問題。為此，本發明綜合考慮，優選中溫發酵，溫度33℃-37℃，時間在12-45天。
進一步地，所述釀酒廢水的COD為3-10萬mg/L、氨氮為2000-6000mg/L，總氮為2000-6000mg/L，pH值在3-5之間。
所述釀酒廢水包括鍋底廢水、窖低廢水、酒糟二次發酵廢水、丟糟堆場滲濾液；其中：
鍋底廢水COD在3-6萬mg/L、總氮在400-1000mg/L之間；
窖低廢水COD在5-10萬mg/L、總氮在3000-8000mg/L之間；
酒糟二次發酵廢水COD在8-12萬mg/L、總氮在4000-8000mg/L之間；
丟糟堆場滲濾液COD在10-20萬mg/L、總氮在3000-8000mg/L之間。
作為本發明的具體實施方式之一，所述聯合處理工藝，包括：
(1)將白酒生產中的多種處理廢水混合，得到高濃度釀酒廢水；
(2)將白酒生產中產生的副產酒糟送至酒糟堆場，并根據厭氧發酵生產要求控制堆場時間；堆場后的酒糟逐步進入?yún)捬醢l(fā)酵罐；
(3)將白酒酒糟、混合后的高濃度釀酒廢水和前一批次沼液混合進行厭氧發酵；
(4)厭氧發酵產生的沼氣凈化后進入沼氣柜回收利用；
(5)厭氧發酵后的沼液和沼渣混合物進入分離系統進行分離；
(6)沼液一部分回流到厭氧發酵罐，其余部分進入沼液罐綜合利用，沼渣進入沼渣堆場進一步綜合利用；
所述步驟(1)中的高濃度釀酒廢水包括鍋底廢水、窖低廢水、酒糟二次發酵廢水和丟糟堆場滲濾液；
所述步驟(3)中酒糟、混合后的高濃度釀酒廢水和前一批次沼液比例為1：(2-10)：(0-10)，氨氮含量在2000-6000mg/L之間。

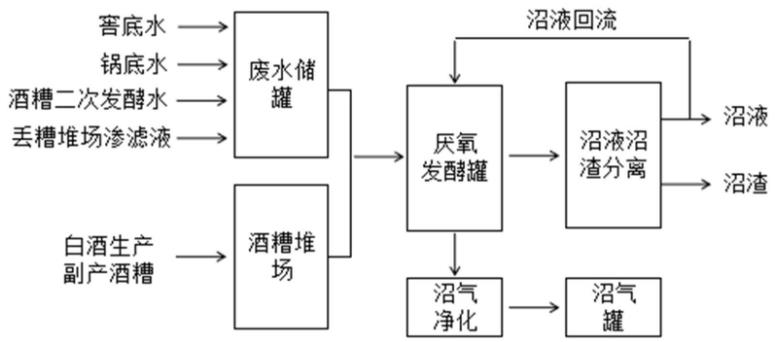

本發明還提供一種處理裝置，用于實現上述聯合處理工藝。所述處理裝置包括：廢水儲罐、酒糟堆場單元、厭氧發酵罐、沼氣凈化單元、沼液沼渣分離單元、沼氣罐、沼液及沼渣回收單元；
其中：
所述廢水儲罐、酒糟堆場單元分別與所述厭氧發酵罐的進口管道連接；
所述廢水儲罐與白酒生產工藝中鍋底水排放口、窖底水排放口、酒糟二次發酵水排放口和丟糟堆場滲濾液排放口管道連接，用于收集各中排放廢水；
所述酒糟堆場單元與白酒生產工藝中副產酒糟排放口管道連接，用于收集酒糟；
所述厭氧發酵罐的沼氣排放口與所述沼氣凈化單元管道連接；所述沼氣凈化單元的排放口與沼氣罐進口管道連接；
所述厭氧發酵罐的沼液沼渣排放口與所述沼液沼渣分離單元的進口管道連接；所述沼液沼渣分離單元的沼液排放口、沼渣排放口分別與回收單元管道連接；其中，所述沼液沼渣分離單元的沼液排放口與回收單元的連接管道上還設回流管道與所述厭氧發酵罐連接，用于沼液的部分回流利用。
本發明的有益效果：
本發明將高濃度釀酒廢水和白酒生產中的酒糟聯合處理，實現了資源化利用，避免了含有高濃度COD、氨氮和總磷的高濃度釀酒廢水進入廢水處理系統處理，不但節約了投資、藥劑和能源消耗，大幅降低企業環保成本和廢水處理達標難度；而且本發明處理所得沼液和沼渣中氨氮含量高，營養價值大，進入有機農業用于生產有機農產品，實現了資源化利用。
（發明人：邱明建;李云玉;任榮杰;郭智）
