公布日：2022.06.24
申請日：2022.04.09
分類號：C02F9/04(2006.01)I
摘要
本申請涉及一種硬水軟化的廢水處理回收裝置，涉及廢水回收的領域，其包括廢水管、加藥組件和過濾組件，所述加藥組件包括注射管，所述注射管的一端設置有單向閥，所述單向閥與所述廢水管的內部連通，且連通方向由所述注射管朝向所述廢水管，所述注射管靠近所述單向閥的一端通過水泵連通有儲液罐，所述儲液罐內裝有處理藥劑，所述注射管遠離所述單向閥的一端連通有氣泵，所述注射管內滑動設置有滑板，所述滑板將所述注射管分割為兩個密閉腔室，所述過濾組件設置在所述廢水管的出口處，且用于過濾經處理的廢水中的沉淀。本申請具有使沖洗交換劑后的水能夠進行回收利用的效果。
權利要求書

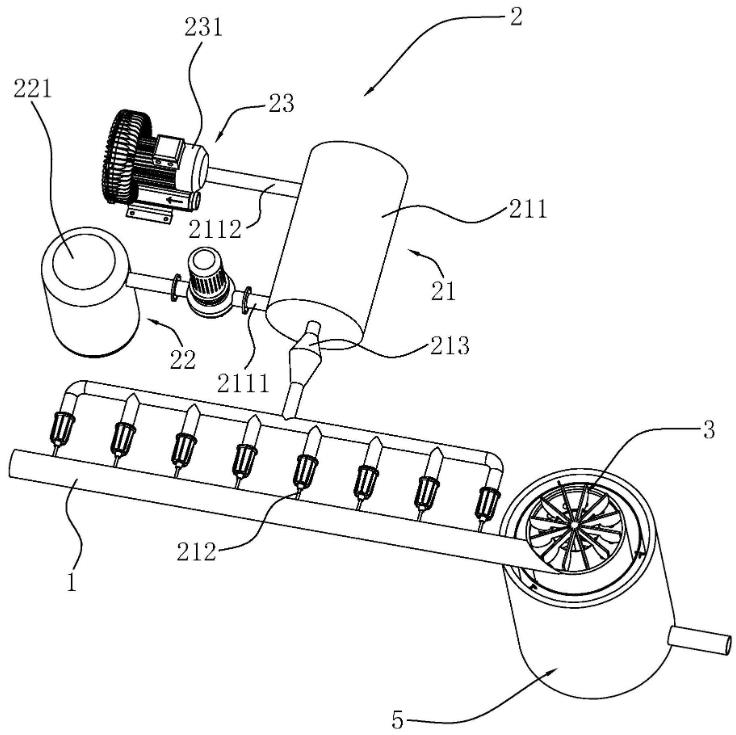

1.一種硬水軟化的廢水處理回收裝置，其特征在于：包括廢水管（1）、加藥組件（2）和過濾組件（5），所述加藥組件（2）包括注射管（211），所述注射管（211）的一端設置有單向閥（213），所述單向閥（213）與所述廢水管（1）的內部連通，且連通方向由所述注射管（211）朝向所述廢水管（1），所述注射管（211）靠近所述單向閥（213）的一端通過水泵連通有儲液罐（221），所述儲液罐（221）內裝有處理藥劑，所述注射管（211）遠離所述單向閥（213）的一端連通有氣泵（231），所述注射管（211）內滑動設置有滑板（214），所述滑板（214）將所述注射管（211）分割為兩個密閉腔室，所述過濾組件（5）設置在所述廢水管（1）的出口處，且用于過濾經處理的廢水中的沉淀。
2.根據權利要求1所述的一種硬水軟化的廢水處理回收裝置，其特征在于：所述單向閥（213）與所述廢水管（1）之間設置有若干個注射針頭（212），若干個所述注射針頭（212）沿所述廢水管（1）的軸線方向設置，且均固定穿設在所述廢水管（1）的側壁上，若干個所述注射針頭（212）通過管路均與所述單向閥（213）連通。
3.根據權利要求1所述的一種硬水軟化的廢水處理回收裝置，其特征在于：所述處理藥劑為氫氧化鈉與碳酸鈉的混合水溶液。
4.根據權利要求1所述的一種硬水軟化的廢水處理回收裝置，其特征在于：所述過濾組件（5）與所述廢水管（1）的出口處設置有攪拌組件（3），所述攪拌組件（3）包括攪拌桶（31）和位于所述攪拌桶（31）內的攪拌部（32），所述廢水管（1）的出口處與所述攪拌桶（31）的開口處固定連接，所述攪拌部（32）包括攪拌軸（321）和攪拌板（322），所述攪拌軸（321）的一端與所述攪拌桶（31）的底部轉動連接，所述攪拌板（322）固定連接在所述攪拌軸（321）上。
5.根據權利要求4所述的一種硬水軟化的廢水處理回收裝置，其特征在于：所述攪拌組件（3）還包括驅動部（33），所述驅動部（33）包括驅動板（331）和圓環形的滑道（332），所述驅動板（331）固定設置在所述攪拌軸（321）遠離所述攪拌桶（31）底部的一端，所述滑道（332）與所述攪拌軸（321）同軸設置，且與所述廢水管（1）的出口處連通，所述廢水管（1）出口處的軸線方向與所述滑道（332）的直徑呈夾角，所述驅動板（331）遠離所述攪拌軸（321）的一端延伸到所述滑道（332）內，所述滑道（332）底部開設有出液孔（3321）。
6.根據權利要求5所述的一種硬水軟化的廢水處理回收裝置，其特征在于：所述出液孔（3321）在所述滑道（332）上開設有若干個，且第一個所述出液孔（3321）位于所述滑道（332）與所述廢水管（1）出口處連通的位置起沿所述廢水管（1）軸線方向的三分之一圓弧外。
7.根據權利要求4所述的一種硬水軟化的廢水處理回收裝置，其特征在于：所述攪拌桶（31）上設置有控制組件（4），所述控制組件（4）包括液位計（41）、電控閥門（42）和控制器（43），所述液位計（41）固定設置在所述攪拌桶（31）的內側壁上，所述電控閥門（42）連通在所述攪拌桶（31）的底部，所述控制器（43）與所述液位計（41）、所述電控閥門（42）均電連接，所述控制器（43）響應于所述液位計（41）輸出的液位信號控制所述電控閥門（42）的啟閉。
8.根據權利要求4所述的一種硬水軟化的廢水處理回收裝置，其特征在于：所述過濾組件（5）包括過濾布袋（51）和接液桶（52），所述過濾布袋（51）位于所述接液桶（52）內，且開口處與所述接液桶（52）的開口處可拆卸連接，所述攪拌桶（31）位于所述過濾布袋（51）內。
9.根據權利要求8所述的一種硬水軟化的廢水處理回收裝置，其特征在于：所述過濾布袋（51）采用棉布制造而成。10.根據權利要求8所述的一種硬水軟化的廢水處理回收裝置，其特征在于：所述過濾布袋（51）的開口處沿周向固定設置有若干個掛環（511），所述接液桶（52）的開口處沿周向固定設置有若干個掛鉤（521），若干個所述掛鉤（521）與若干個所述掛環（511）一一對應，所述掛環（511）掛設在所述掛鉤（521）上。
發明內容
為了使沖洗交換劑后的水能夠進行回收利用，本申請?zhí)峁┮环N硬水軟化的廢水處理回收裝置。
本申請?zhí)峁┑囊环N硬水軟化的廢水處理回收裝置，采用如下的技術方案：一種硬水軟化的廢水處理回收裝置，包括廢水管、加藥組件和過濾組件，所述加藥組件包括注射管，所述注射管的一端設置有單向閥，所述單向閥與所述廢水管的內部連通，且連通方向由所述注射管朝向所述廢水管，所述注射管靠近所述單向閥的一端通過水泵連通有儲液罐，所述儲液罐內裝有處理藥劑，所述注射管遠離所述單向閥的一端連通有氣泵，所述注射管內滑動設置有滑板，所述滑板將所述注射管分割為兩個密閉腔室，所述過濾組件設置在所述廢水管的出口處，且用于過濾經處理的廢水中的沉淀。
通過采用上述技術方案，將食鹽水沖洗交換劑后的廢水排入廢水管內，啟動水泵，水泵將儲液罐內的處理藥劑抽取到注射管內，且使處理藥劑位于滑板靠近廢水管的一側，然后啟動氣泵，氣泵將空氣抽取到注射管內，且使空氣位于滑板遠離廢水管的一側，從而空氣推動滑板滑動，滑板推動處理藥劑移動，處理藥劑通過單向閥注射到廢水管中，使得廢水在流動過程中混合處理藥劑，使得廢水與處理藥劑能夠混合均勻，處理藥劑將鈣鎂離子從廢水中置換出，并形成沉淀，然后廢水攜帶沉淀經過過濾組件，過濾組件將廢水中的沉淀過濾攔截，從而使得廢水恢復原有沖洗交換劑的能力，使得廢水實現了回收利用。
同時沉淀能夠作為其他工業生產的原材料，使得沉淀也能夠創造出經濟價值，降低廢水對環境的污染，符合綠色生態的理念；對于同一個交換劑，使交換能力飽和的交換劑恢復交換能力所需的食鹽水是一個固定量，從而每次食鹽水沖洗交換劑產生的廢水也是固定量，通過控制注射管存放處理藥劑腔室的容積，能夠控制注入到廢水中處理藥劑的量，從而使得處理藥劑不易出現浪費的情況。
可選的，所述單向閥與所述廢水管之間設置有若干個注射針頭，若干個所述注射針頭沿所述廢水管的軸線方向設置，且均固定穿設在所述廢水管的側壁上，若干個所述注射針頭通過管路均與所述單向閥連通。
通過采用上述技術方案，將處理藥劑通過若干個注射針頭注射到廢水管中，使得處理藥劑更加易于與廢水混合均勻，進而使得廢水中的鈣鎂離子更加易于置換完全。
可選的，所述處理藥劑為氫氧化鈉與碳酸鈉的混合水溶液。
通過采用上述技術方案，由于氫氧化鈉和碳酸鈉的混合溶液中含有氫氧根離子和碳酸根離子，通過氫氧根離子與鎂離子結合形成沉淀以及碳酸根離子與鈣離子結合形成沉淀，使得鈣離子、鎂離子均能以沉淀的形式從廢水中置換出。
可選的，所述過濾組件與所述廢水管的出口處設置有攪拌組件，所述攪拌組件包括攪拌桶和位于所述攪拌桶內的攪拌部，所述廢水管的出口處與所述攪拌桶的開口處固定連接，所述攪拌部包括攪拌軸和攪拌板，所述攪拌軸的一端與所述攪拌桶的底部轉動連接，所述攪拌板固定連接在所述攪拌軸上。
通過采用上述技術方案，廢水在廢水管中與處理藥劑混合，然后廢水與處理藥劑的混合液一同流入到攪拌桶內，通過攪拌板對攪拌桶內的混合液進行攪拌，使得處理藥劑與廢水充分反應，進而能夠充分將廢水中的鈣鎂離子進行置換。
可選的，所述攪拌組件還包括驅動部，所述驅動部包括驅動板和圓環形的滑道，所述驅動板固定設置在所述攪拌軸遠離所述攪拌桶底部的一端，所述滑道與所述攪拌軸同軸設置，且與所述廢水管的出口處連通，所述廢水管出口處的軸線方向與所述滑道的直徑呈夾角，所述驅動板遠離所述攪拌軸的一端延伸到所述滑道內，所述滑道底部開設有出液孔。
通過采用上述技術方案，廢水與處理藥劑的混合液從廢水管的出口處流入到滑道內，混合液在滑道內流動的同時能夠推動驅動板繞攪拌軸的軸線轉動，從而使驅動板帶動攪拌軸轉動，攪拌軸帶動攪拌板轉動，從而使得攪拌板在混合液的驅動下能夠進行轉動，使得混合液無需額外增加攪拌驅動源，節省了能源消耗。
可選的，所述出液孔在所述滑道上開設有若干個，且第一個所述出液孔位于所述滑道與所述廢水管出口處連通的位置起沿所述廢水管軸線方向的三分之一圓弧外。
通過采用上述技術方案，將第一個出液孔設置在滑道距離廢水管出口處的三分之一圓弧以上，使得廢水與處理藥劑的混合液在推動驅動板的過程中更加容易，且設置若干個出液孔使得混合液不易因流量過大而發生溢出滑道的情況。
可選的，所述攪拌桶上設置有控制組件，所述控制組件包括液位計、電控閥門和控制器，所述液位計固定設置在所述攪拌桶的內側壁上，所述電控閥門連通在所述攪拌桶的底部，所述控制器與所述液位計、所述電控閥門均電連接，所述控制器響應于所述液位計輸出的液位信號控制所述電控閥門的啟閉。
通過采用上述技術方案，當液面達到液位計的最高點時，控制器控制電控閥門打開，使攪拌桶內的混合液流出，當液面達到液位計的最低點時，控制器控制電控閥門關閉，從而使混合液在攪拌桶內能夠進行充分地攪拌，并有充分的時間完成化學反應。
可選的，所述過濾組件包括過濾布袋和接液桶，所述過濾布袋位于所述接液桶內，且開口處與所述接液桶的開口處可拆卸連接，所述攪拌桶位于所述過濾布袋內。
通過采用上述技術方案，從電控閥門流出的混合液流入到過濾布袋內，過濾布袋對混合液進行過濾，將混合液內的沉淀過濾在過濾布袋內，從而使濾液能夠進行循環使用，同時由于過濾布袋與接液桶可拆卸連接，使得過濾布袋能從接液桶內取下，然后將過濾布袋內的沉淀進行收集，從而對沉淀進行回收利用。
可選的，所述過濾布袋采用棉布制造而成。
通過采用上述技術方案，由于棉布具有良好的過濾效果，通過棉布制成的過濾布袋能夠?qū)⒒旌弦簝?nèi)的沉淀進行充分過濾，使得濾液內難以夾雜沉淀。
可選的，所述過濾布袋的開口處沿周向固定設置有若干個掛環，所述接液桶的開口處沿周向固定設置有若干個掛鉤，若干個所述掛鉤與若干個所述掛環一一對應，所述掛環掛設在所述掛鉤上。
通過采用上述技術方案，過濾布袋通過掛環掛設在接液桶的掛鉤上，使得過濾布袋易于從接液桶上取下，從而便于對過濾布袋上的沉淀進行回收。
綜上所述，本申請包括以下至少一種有益技術效果：通過加藥組件將處理藥劑加入到廢水中，使得廢水中鈣離子、鎂離子能夠從廢水中置換出，從而使得廢水能夠回收利用；攪拌組件利用廢水與處理藥劑的混合液作為動力源，使得混合液無需增加額外的動力源，從而降低了能源消耗；通過設置過濾組件能夠?qū)⒊恋韽幕旌弦簝?nèi)過濾出，從而完成沉淀的回收，同時對沉淀進行再利用。
（發明人：宋薈君）
