公布日：2022.11.08
申請日：2022.08.25
分類號：F23G5/04(2006.01)I;F23G5/44(2006.01)I;C02F11/00(2006.01)I
摘要
本發明公開了一種含銅污泥和廢舊電路板的協同處置系統，包括熔煉部、爐排焚燒部以及設于所述熔煉部上的噴槍。所述熔煉部的上部與所述爐排焚燒部的下部相相連接并且連通。廢舊電路板經預處理后被送入爐排焚燒部?jī)?nèi)焚燒，焚燒所產生的灰渣向下排入所述熔煉部?jī)?nèi)的熔池進行熔煉。含銅污泥經預處理后通過所述噴槍被吹入熔煉部?jī)?nèi)的所述熔池進行熔煉。所述熔煉部中的煙氣及空氣進入爐排焚燒部，以向爐排焚燒部供熱及供氧。與現有技術相比，本發明具有結構緊湊、更簡單，傳熱傳質得到改善等優點。
權利要求書

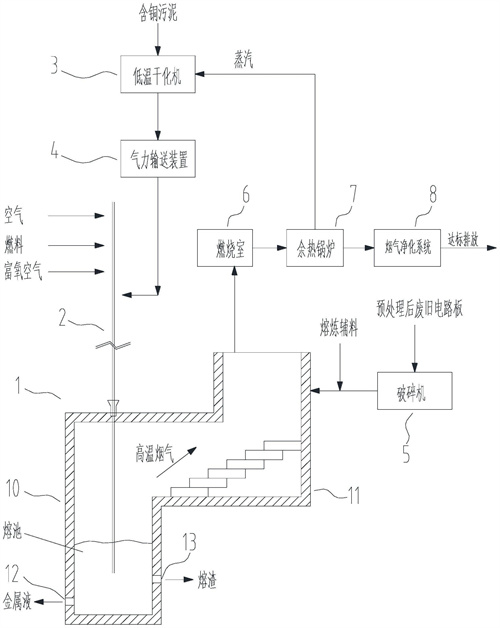

1.一種含銅污泥和廢舊電路板的協同處置系統，其特征在于，包括：熔煉部，下部與所述熔煉部的上部相連接并且連通的爐排焚燒部，以及，設于所述熔煉部上的噴槍，其中：廢舊電路板經預處理后被送入爐排焚燒部?jī)?nèi)焚燒，焚燒所產生的灰渣向下排入所述熔煉部?jī)?nèi)的熔池進行熔煉；含銅污泥經預處理后通過所述噴槍被吹入熔煉部?jī)?nèi)的所述熔池進行熔煉；所述熔煉部中的煙氣及空氣進入爐排焚燒部，以向爐排焚燒部供熱及供氧。
2.根據權利要求1所述的協同處置系統，其特征在于，所述噴槍伸入熔煉部?jī)?nèi)的所述熔池的液面以下。
3.根據權利要求1所述的協同處置系統，其特征在于，所述熔煉部的下部設有排液口和排渣口。
4.根據權利要求1所述的協同處置系統，其特征在于，所述噴槍安裝于所述熔煉部的頂部，構成頂吹結構。
5.根據權利要求1所述的協同處置系統，其特征在于，所述噴槍包括：第一套管，其內部構成燃料通道；套在所述第一套管外側的第二套管，第一、第二套管之間構成第一空氣通道；套在所述第二套管外側的第三套管，第二、第三套管之間構成爐料通道，用于通入預處理后的所述含銅污泥；套在所述第三套管外側的第四套管，第三、第四套管之間構成第二空氣通道。
6.根據權利要求5所述的協同處置系統，其特征在于，經所述第一空氣通道通入的空氣為氧氣濃度為40-80％的富氧空氣；經所述第二空氣通道通入的空氣量為廢舊電路板焚燒所需的空氣量的25-30％。
7.根據權利要求5所述的協同處置系統，其特征在于，噴槍使用時可于其表面掛渣，掛渣過程中：所述燃料通道以及所述爐料通道不噴吹物質，所述第一空氣通道、所述第二空氣通道中至少一者向熔池的液面噴吹空氣，以使一些細小的渣粒飛濺至噴槍表面以形成附著在所述噴槍表面的冷凝渣層，其中：所述噴槍置于所述熔池的液面上方10-200mm的位置，并保持不少于60s的時間。
8.根據權利要求1所述的協同處置系統，其特征在于，所述噴槍的下部出口置于所述熔池的液面下方200-300mm的位置。
9.根據權利要求1所述的協同處置系統，其特征在于，所述噴槍用于連接氣力輸送裝置，所述氣力輸送裝置用于連接低溫干化機。
10.根據權利要求9所述的協同處置系統，其特征在于，所述爐排焚燒部通過煙道連接燃燒室，所述燃燒室連通至余熱鍋爐，所述余熱鍋爐連通至煙氣凈化系統，其中，所述余熱鍋爐可輸出蒸汽，并且通入所述低溫干化機。
11.根據權利要求1所述的協同處置系統，其特征在于，經預處理后的廢舊電路板的裸板的碎料以及熔煉輔料通過水冷螺旋輸送機輸入所述爐排焚燒部。
12.根據權利要求11所述的協同處置系統，其特征在于，廢舊電路板的所述碎料的粒度為10-30mm。
發明內容
為了克服上述現有技術中的缺陷，本發明的目的是提供一種含銅污泥和廢舊電路板的協同處置系統。
本發明解決其技術問題所采用的技術方案是：一種含銅污泥和廢舊電路板的協同處置系統，包括熔煉部、爐排焚燒部以及設于所述熔煉部上的噴槍。
所述熔煉部的上部與所述爐排焚燒部的下部相相連接并且連通。
廢舊電路板經預處理后被送入爐排焚燒部?jī)?nèi)焚燒，焚燒所產生的灰渣向下排入所述熔煉部?jī)?nèi)的熔池進行熔煉。
含銅污泥經預處理后通過所述噴槍被吹入熔煉部?jī)?nèi)的所述熔池進行熔煉。
所述熔煉部中的煙氣及空氣進入爐排焚燒部，以向爐排焚燒部供熱及供氧。
作業過程中，通過爐排的運動促進電路板焚燒，并且在其往復運動下將廢舊電路板熱解氣化后的灰渣向熔煉部?jī)?nèi)的熔池推送。熔煉部、爐排焚燒部連接在一起具有結構緊湊的優點。
此外，與現有的熔池熔煉爐相比，爐排焚燒部的一側與熔煉部直接相連接通，改善了傳熱與傳質。其中，熔煉部所產生的煙氣溫度高，向上可直接排入爐排焚燒部，使?fàn)t排焚燒部?jī)?nèi)的電路板脫水干燥，并且可對電路板加熱；焚燒產生的灰渣也在具有較高溫度的情況下直接被推送至熔池，減少了熱量損耗。
可選地，所述噴槍伸入熔煉部?jī)?nèi)的所述熔池的液面以下。如此設置，吹入的物料直接進入熔池，而不易被帶出，或者在煙氣的作用下被向上揚起。
可選地，所述噴槍安裝于所述熔煉部的頂部，構成頂吹結構，噴槍豎直向下插入熔池，可避免熔液灌入噴槍。
可選地，所述噴槍包括：
第一套管，其內部構成燃料通道；
套在所述第一套管外側的第二套管，第一、第二套管之間構成第一空氣通道；
套在所述第二套管外側的第三套管，第二、第三套管之間構成爐料通道，用于通入預處理后的所述含銅污泥；
套在所述第三套管外側的第四套管，第三、第四套管之間構成第二空氣通道。
所述第一空氣通道可用于通入熔煉所需的富氧空氣，所述第二空氣通道可用于通入電路板焚燒所需的部分空氣。
焚燒所需的空氣混合煙氣進入爐排焚燒部中，其溫度較高，在1000℃以上，可達約1300℃的水平，無需另設置的通入爐排的空氣的加熱系統，整體系統構造得以簡化。其中，爐排焚燒部?jī)?nèi)的溫度保持較高的水平，還可避免二噁英生成。
（發明人：黃強;吳銀登;鄧靖;陳慧慧;李晨彬;劉玉坤）
