公布日：2022.11.01
申請日：2022.08.19
分類號：C02F11/10(2006.01)I;C02F11/13(2019.01)I
摘要
本發明公開了一種污泥超導裂解系統及方法，包括烘干單元，用于對污泥餅進行前處理工作以及烘干，將污泥含水率降低到20％-30％；裂解單元，用于將烘干后的污泥進行高溫碳化轉化為污泥碳達到資源化利用；超導熱交換系統，用于處理烘干單元和裂解單元所產生的廢氣廢料并將其回收利用。本發明將污泥處置模塊化，并且在模塊中均采用了航天超導技術，熱效率提高，同時超導熱交換系統的設置也使得熱回收率增加10％-15％，節約能源。
權利要求書
1.一種污泥超導裂解系統，其特征在于，包括烘干單元，用于對污泥餅進行前處理工作以及烘干，將污泥含水率降低到20％-30％；裂解單元，用于將烘干后的污泥進行高溫碳化轉化為污泥碳達到資源化利用；超導熱交換系統，用于處理烘干單元和裂解單元所產生的廢氣廢料并將其回收利用。
2.如權利要求1所述的污泥超導裂解系統，其特征在于，所述烘干單元包括依次設置的污泥破碎機、斗式提升機、計量螺旋機和烘干機。
3.如權利要求2所述的污泥超導裂解系統，其特征在于，所述裂解單元包括超導裂解碳化系統，所述超導裂解碳化系統與所述烘干機之間設置有螺旋提升機，所述超導裂解碳化系統的輸出端通過鏈管輸送機連接至污泥基生物碳倉。
4.如權利要求3所述的污泥超導裂解系統，其特征在于，所述超導熱交換系統包括蓄熱換熱器和旋風除塵機，所述旋風除塵機與所述烘干機的輸出端連接，所述旋風除塵機的固體輸出端連接至螺旋提升機，液體輸出端依次連接有噴淋塔、循環風機和冷凝塔；所述冷凝塔與所述超導裂解碳化系統的輸出端均與所述蓄熱換熱器的輸入端連接，所述蓄熱換熱器的輸出端一端連接有布袋除塵器、引風機和排氣筒，另一端連接至超導裂解碳化系統的輸入端.
5.如權利要求4所述的污泥超導裂解系統，其特征在于，所述蓄熱換熱器的輸出端連接有烘干機。
6.一種污泥超導裂解方法，包括權利要求1-5任意一項所述污泥超導裂解系統，其特征在于，包括如下步驟：(1)將含水率60％左右的污泥餅輸送至污泥破碎機，經破碎后通過螺旋輸送機、斗式提升機、計量螺旋機等輸送裝置輸送至烘干機，烘干機里的溫度設置在290-310℃，經烘干后，污泥含水率20％-30％；(2)將烘干機產生的污泥通過螺旋提升機輸送至帶有超導材料的超導裂解碳化系統中，超導裂解碳化系統采用航天超導技術，污泥在600-800℃缺氧的工作環境下，污泥中有機物受熱分解，經炭化后，污泥轉換為污泥炭，達到資源化利用；(3)烘干機和超導裂解碳化系統產生的能量均可通過超導熱交換系統進行回收利用，污泥烘干時產生的煙氣經旋風除塵機后少量的固體進入超導裂解碳化系統，氣體進入噴淋塔，進一步除塵和降溫，經過噴淋后的氣體進入循環風機，再進入冷凝器，氣體經過冷凝后進入蓄熱換熱器進行熱交換，再進入超導裂解碳化系統加熱，將熱能提供至超導裂解碳化系統內的工作區。
發明內容
本發明要解決的技術問題是提供一種污泥超導裂解系統及方法，將污泥處置模塊化，并且在模塊中均采用了航天超導技術，熱效率提高，同時超導熱交換系統的設置也使得熱回收率增加10％-15％，節約能源。
為了解決上述技術問題，本發明提供了一種污泥超導裂解系統，包括烘干單元，用于對污泥餅進行前處理工作以及烘干，將污泥含水率降低到20％-30％；
裂解單元，用于將烘干后的污泥進行高溫碳化轉化為污泥碳達到資源化利用；
超導熱交換系統，用于處理烘干單元和裂解單元所產生的廢氣廢料并將其回收利用。
進一步地，所述烘干單元包括依次設置的污泥破碎機、斗式提升機、計量螺旋機和烘干機。
進一步地，所述裂解單元包括超導裂解碳化系統，所述超導裂解碳化系統與所述烘干機之間設置有螺旋提升機，所述超導裂解碳化系統的輸出端通過鏈管輸送機連接至污泥基生物碳倉。

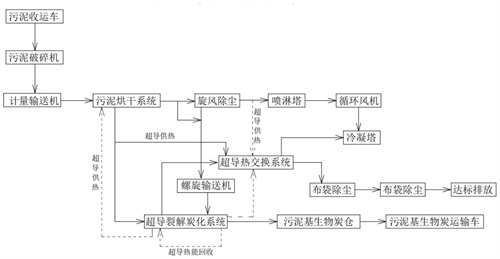

進一步地，所述超導熱交換系統包括蓄熱換熱器和旋風除塵機，所述旋風除塵機與所述烘干機的輸出端連接，所述旋風除塵機的固體輸出端連接至螺旋提升機，液體輸出端依次連接有噴淋塔、循環風機和冷凝塔；
所述冷凝塔與所述超導裂解碳化系統的輸出端均與所述蓄熱換熱器的輸入端連接，所述蓄熱換熱器的輸出端一端連接有布袋除塵器和引風機，另一端連接至超導裂解碳化系統的輸入端。
進一步地，所述蓄熱換熱器的輸出端連接有烘干機。
一種污泥超導裂解方法，包括權利要求1-5任意一項所述污泥超導裂解系統，包括如下步驟：
(1)將含水率60％左右的污泥餅輸送至污泥破碎機，經破碎后通過螺旋輸送機、斗式提升機、計量螺旋機等輸送裝置輸送至烘干機，烘干機里的溫度設置在290-310℃，經烘干后，污泥含水率20％-30％；
(2)將烘干機產生的污泥通過螺旋提升機輸送至帶有超導材料的超導裂解碳化系統中，超導裂解碳化系統采用航天超導技術，污泥在600-800℃缺氧的工作環境下，污泥中有機物受熱分解，經炭化后，污泥轉換為污泥炭，達到資源化利用；
(3)烘干機和超導裂解碳化系統產生的能量均可通過超導熱交換系統進行回收利用，污泥烘干時產生的煙氣經旋風除塵機后少量的固體進入超導裂解碳化系統，氣體進入噴淋塔，進一步除塵和降溫，經過噴淋后的氣體進入循環風機，再進入冷凝器，氣體經過冷凝后進入蓄熱換熱器進行熱交換，再進入超導裂解碳化系統加熱，將熱能提供至超導裂解碳化系統內的工作區。
本發明的有益效果：1.本裝置將污泥處置模塊化，烘干單元、裂解單元和超導熱交換系統的設置均加入了航天超導技術，熱效率提高，熱回收率增加10％-15％；
2.污泥反應速度快，裂解的徹底，無污染物和有害物生成，避免了局部過熱出現污泥炭化結焦危險，避免氧氣進入垃圾裂解爐反應區發生閃爆事故，產氣率和揮發酚逸出率明顯提高。
（發明人：鄭國砥;劉玲子）
