公布日:2022.05.27
申請日:2022.03.21
分類號:C02F9/14(2006.01)I;C02F7/00(2006.01)N;C02F3/32(2006.01)N;C02F1/78(2006.01)N;C02F3/34(2006.01)N;C02F1/50(2006.01)N;C02F101/30(2006.01)N;
C02F101/20(2006.01)N;C02F101/16(2006.01)N;C02F101/10(2006.01)N
摘要
本發明涉及污水治理技術領域,是一種污水生態修復系統和修復方法,沿水流方向上依次設有生物濾床、接觸氧化塘和潛流人工濕地,旁邊設置設備箱體,其內設置有臭氧處理裝置、制劑儲存箱、微納米曝氣機和抽水泵。本污水生態修復系統能夠有效去除污水內氨氮、總磷等難降解有機物,并且接觸氧化塘和潛流人工濕地可以提升景觀效果。
權利要求書
1.一種污水生態修復方法,其特征在于:步驟如下:S1將污水首先通過過濾材料的過濾處理;S2將S1處理后的污水進行生物過濾和曝氣氧化處理;S3將S2處理后的污水通過潛流人工濕地植物凈化、生物處理和生態過濾處理;S4將S3處理后的污水進行臭氧殺菌處理,處理完成后進行排放。
2.一種用于權利要求1所述方法的污水生態修復系統,其特征在于:沿水流方向上依次設置有生物濾床、接觸氧化塘、潛流人工濕地和臭氧裝置(16),潛流人工濕地岸邊設置設備箱,臭氧裝置(16)位于設備箱內。
3.根據權利要求1所述一種污水生態修復系統,其特征在于:所述生物濾床左側上方設有帶調節閥的進水管(1),內部鋪設功能性陶粒填料層(2),右側通過分隔板(4)與接觸氧化塘隔開,分隔板(4)下部設有出水口(4-1),分隔板上設置可升降的閘門(3)用于控制出水口(4-1)大小。
4.根據權利要求1所述一種污水生態修復系統,其特征在于:所述接觸氧化塘底部鋪設曝氣管網(21),其上方設置填料支架并在填料支架上鋪設三層生物填料,所述接觸氧化塘右側通過隔離板(5)與潛流人工濕地隔開,隔離板(5)上部設有溢流出水管(5-1)。
5.根據權利要求4所述一種污水生態修復系統,其特征在于:所述接觸氧化塘底部填料支架上鋪設的生物填料從上至下依次是沸石填料(6)、大顆粒火山巖填料(7)和陶瓷顆粒(8),三種填料的厚度比例為(2-4):(1-3):1。
6.根據權利要求1所述一種污水生態修復系統,其特征在于:所述潛流人工濕地底部設有集水管網(14),上方設置填料支架并在填料支架上鋪設三層填料,填料上層鋪設一層種植土(9),用于種植合適的植物(13)。
7.根據權利要求6所述一種污水生態修復系統,其特征在于:所述潛流人工濕地底部填料支架上從上到下依次鋪設小顆;鹕綆r填料(10)、礫石填料(11)和陶粒填料(12),底部還設置有曝氣管(15);所述三種填料的厚度比例為(1-2):(2-4):1。
8.根據權利要求1所述一種污水生態修復系統,其特征在于:所述的臭氧裝置(16)包括臭氧艙和臭氧發生器,臭氧艙底部設有發生盤,通過臭氧發生器對臭氧艙內填充臭氧,左側設有進水管道(22),右側設置出水管道(19),進水管道(22)上連接有抽水泵,進水端位于潛流人工濕地底部。
9.根據權利要求1所述一種污水生態修復系統,其特征在于:所述的設備箱內設置有制劑儲存箱(18),可通過曝氣管道(20)向接觸氧化塘內投放生物制劑,微納米曝氣機(17)連接接觸氧化塘底部鋪設曝氣管網(21)和潛流人工濕地底部的曝氣管(15)。10.根據權利要求1所述一種污水生態修復系統,其特征在于:所述生物制劑為微生物制劑,包括硝化細菌、反硝化細菌、溶藻菌、酵母菌、硫化細菌和硫磺細菌組分質量比例為(1-5):(1-5):(1-5):(2-10):(0.5-2):(0.5-2)。
發明內容
本發明的目的是提供一種污水生態修復系統和修復方法。
本發明要解決的問題是對景觀水體以及需要提標的河道水進行深度處理,提升景觀效果,并殺菌消毒。
本發明提供一種污水生態修復方法,步驟如下:
S1將污水首先通過過濾材料的過濾處理;
S2將S1處理后的污水進行生物過濾和曝氣氧化處理;
S3將S2處理后的污水通過潛流人工濕地植物凈化、生物處理和生態過濾處理;
S4將S3處理后的污水進行臭氧殺菌處理,處理完成后進行排放。
本發明還提供一種污水生態修復方法使用的修復系統,沿水流方向上依次設置有生物濾床、接觸氧化塘、潛流人工濕地和臭氧裝置,潛流人工濕地岸邊設置設備箱,臭氧裝置位于設備箱內。
進一步的,所述生物濾床左側上方設有帶調節閥的進水管,內部鋪設功能性陶粒填料層,右側通過分隔板與接觸氧化塘隔開,分隔板下部設有出水口,分隔板上設置可升降的閘門用于控制出水口大小。
進一步的,所述接觸氧化塘底部鋪設曝氣管網,其上方設置填料支架并在填料支架上鋪設三層生物填料,所述接觸氧化塘右側通過隔離板與潛流人工濕地隔開,隔離板上部設有溢流出水管。
進一步的,所述接觸氧化塘底部填料支架上鋪設的生物填料從上至下依次是沸石填料、大顆粒火山巖填料和陶粒填料,三種填料的厚度比例為(2-4):(1-3):1;優選2:2:1,大顆;鹕綆r填料粒徑大于4cm。三種填料吸附能力強,可以過濾吸附水中有機物、重金屬離子,同時為微生物提供生存環境,形成生物掛膜,凈化水質。
進一步的,所述潛流人工濕地底部設有集水管網,收集凈化水后,通過抽水泵抽入至臭氧裝置內。上方設置填料支架并在填料支架上鋪設三層填料,填料上層鋪設一層種植土,用于種植合適的植物。在種植土上方根據當?shù)貧夂、河道概況選擇三種植物種植,植物不僅可以美化河道,而且根系可以吸收水體內有毒有害物質以及吸收富集重金屬,利于水體構建穩定的生態系統。
進一步的,所述潛流人工濕地底部填料支架上從上到下依次鋪設小顆;鹕綆r填料、礫石填料和陶粒填料,底部還設置有曝氣管;所述三種填料的厚度比例為(1-2):(2-4):1,優選2:2:1或者2:3:1,小顆;鹕綆r填料小于3cm。三種填料具有空隙發達,比表面積大等特點,增加空氣流通,利于污水和生物制劑充分融合,高效處理水質,并且生物菌的附著能力強,保證生物菌種的活性和持久性,從而更好的分解水體內有機物。
進一步的,所述的臭氧裝置包括臭氧艙和臭氧發生器,臭氧艙底部設有發生盤,通過臭氧發生器對臭氧艙內填充臭氧,左側設有進水管道,右側設置出水管道,進水管道上連接有抽水泵,進水端位于潛流人工濕地底部。
進一步的,所述的設備箱內設置有制劑儲存箱,可通過曝氣管道向接觸氧化塘內投放生物制劑,微納米曝氣機連接接觸氧化塘底部鋪設曝氣管網和潛流人工濕地底部的曝氣管。
進一步的,所述生物制劑為微生物制劑,包括硝化細菌、反硝化細菌、溶藻菌、酵母菌、硫化細菌和硫磺細菌組分質量比例為(1-5):(1-5):(1-5):(2-10):(0.5-2):(0.5-2)。
進一步的,微生物制劑中硝化細菌、反硝化細菌、溶藻菌、酵母菌、硫化細菌和硫磺細菌組分質量比例為2:2:2:3:1:1。

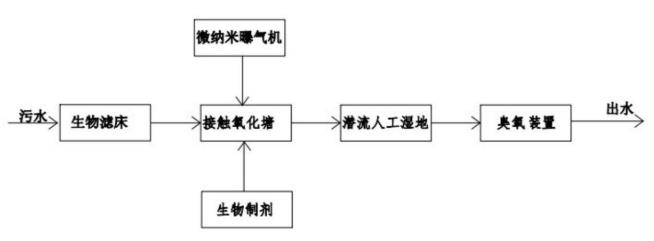

本發明污水生態修復系統接觸氧化塘底部微納米氣泡攜帶生物制劑與污水從底部漫延到整個整體,并且與填料充分接觸,良好的生長條件會讓生物制劑內的微生物以及污水內的微生物迅速在填料表面附著,填料表面附著的微生物附近會形成一個微型生物反應器,高效去除污水內有機物等污染物質,在上升氣流與水流對填料的不斷沖刷下,保證填料生物膜的活性,三種填料均具有較大的比表面積,開孔率高,掛膜速度快,時間段,容易保持較多的微生物量,附著在填料的生物種類多,更能大幅提高有機物去除效率。
本發明潛流人工濕地根據河道選用合適的植物,吸收污水內重金屬等有害離子,美化河道,下面鋪設的三層填料不僅為微生物提供生長條件,同時也會過濾吸附污水內的有機物、重金屬離子等,進一步優化水質。
本發明在臭氧裝置的臭氧艙內通過外部臭氧發生器將臭氧打入水體,臭氧分解在水中形成具有強氧化性的羥基自由基,達到對水體的殺菌、除臭等作用,而且還可以降解水體內有機物,凈化水體。
本發明污水生態修復系統能夠針對水體污染物復雜的特點,通過代替?zhèn)鹘y(tǒng)曝氣的微納米曝氣、生物制劑、生物填料掛膜、構建生態系統的漂浮濕地、臭氧處理的結合,能夠?qū)λw內有機物、無機物等以及病菌進行深度處理,使水體水質得到高效提升。
本發明采用微納米曝氣相對于傳統曝氣,氣泡均勻細密,增氧效果優于底部曝氣,還可提高水體透明度,景觀效果好。生物制劑配比對于污染物復雜的污水具有針對性,復合性好,繁殖力強,使用量小,保存期長,代謝產物豐富。采用的生物填料包括火山巖填料、沸石填料、礫石填料相對于其他傳統填料具有較大的比表面積,開孔率高,從而掛膜快、掛膜多、掛膜久,并且過濾吸附能力遠高于傳統填料,高效實現水質凈化。
另外,本發明接觸氧化塘與潛流人工濕地的填料形成的雙重生物生態處理系統,除了普通過濾凈化功能,還耦合了生物膜處理過程,并且是兩種相結合的加強處理,再加上濕地植物的凈化功能,能夠達到非常強大的污水生態修復效果,并且人工濕地的植物設計可以增加河道美觀效果,微納米曝氣、生物菌種與植物結合,構建完美的水體修復生態。
(發明人:劉濤;施懷榮;孫豐營;趙維文)
